Отрегулируйте бак в соответствии с условиями эксплуатации. Обычно нормой считается значение давления в диапазоне 2-3 атм, при этом подача воды происходит плавно и равномерно.
Система водоснабжения односемейного дома с баком: особенности и монтаж
Грамотно и качественно организовать водоснабжение сельского дома можно по-разному. Один из них – организация системы с баком и насосом. Они устанавливаются для создания запаса питьевой воды на случай частых отключений электроэнергии, медленного забора воды или быстрого пересыхания источника.

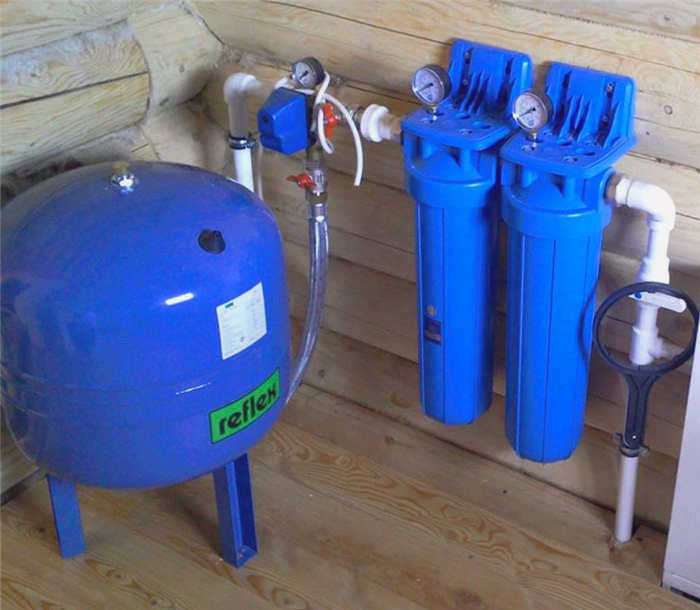

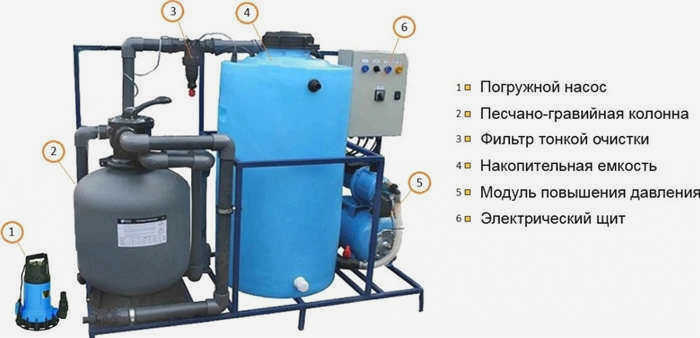

Накопительные резервуары для песчано-гравийных фильтров

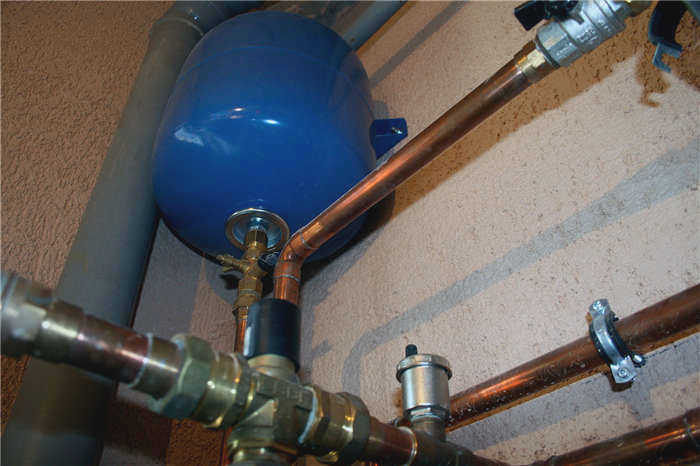

Подвесной резервуар для водоснабжения
Система водоснабжения должна быть спроектирована так, чтобы работать эффективно и без перебоев. Однако нередко в частных домах случаются перебои в подаче электроэнергии. Это приводит к остановке насосов системы водоснабжения и подаче воды. Этой проблемы можно избежать, если реализовать схему установки антигравитационного бака.
Вы можете выбрать накопительный бак для воды с различными параметрами в нашем интернет-магазине по адресу.

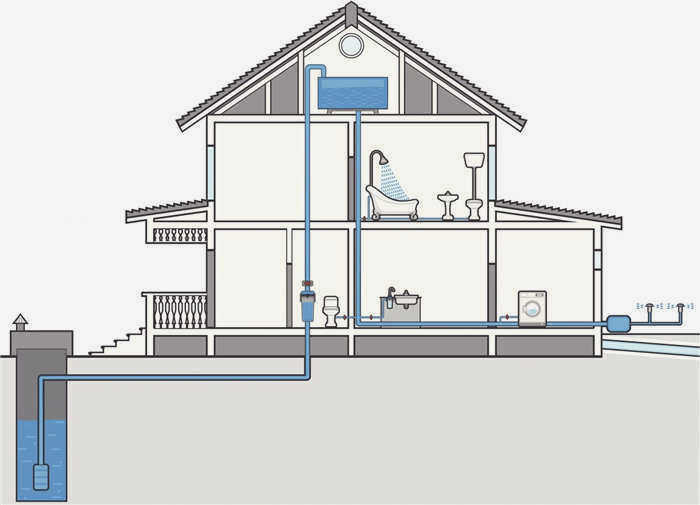

Чем выше установлен бак, тем выше давление воды
Бак для хранения воды устанавливается над всеми водоразборными точками. Под действием силы тяжести вода будет стекать к любой открытой точке, расположенной ниже уровня бака. Бак можно разместить под потолком или этажом выше.
При таком устройстве вода будет доступна в любое время, независимо от того, есть ли напряжение в сети или нет. У этой маленькой хитрости есть и недостаток. Если запорный клапан (поплавок) не препятствует заполнению бака до максимального объема, затопление неизбежно. Вы должны либо сами постоянно контролировать забор воды, либо учесть это на этапе планирования/строительства.
На входе в линию наполнения устанавливается запорный клапан для перекрытия подачи воды. Для страховки рекомендуется установить регулятор перелива. Регулятор перелива представляет собой отверстие в верхней части бака, которое находится ниже заливной горловины. В отверстие устанавливается простая пробка диаметром 1 дюйм и подсоединяется гофрированный шланг, который выводится в сливную трубу.

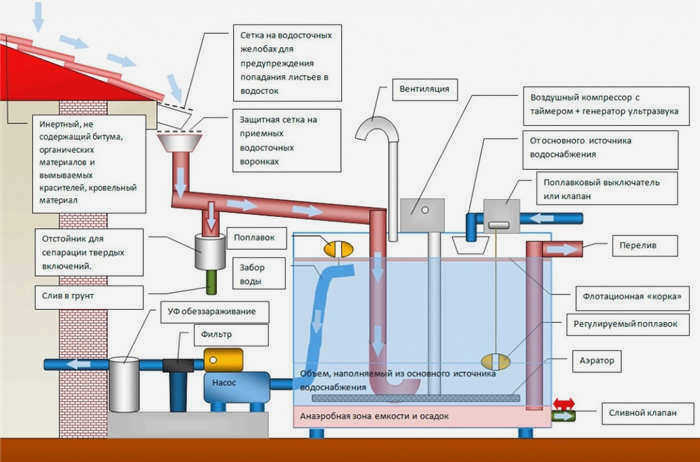

Аналогичным образом можно накапливать дождевую воду и использовать эту систему для полива сада.
Благодаря современным технологиям система водоснабжения отдельно стоящего дома с накопительным баком может работать без участия человека. Наполнение и остановка бака будут происходить автоматически, а риск переполнения и утечки будет снижен.
Особенности накопительного бака
Аккумулятор давления – это емкость, в которой с помощью сжатого воздуха (газа) или пружины создается давление, которое передается в систему потоком воды под этим давлением.
Аккумулятор состоит из большого резервуара с твердыми стенками, внутренняя часть которого разделена на две части: водяную и воздушную (газовую). При заполнении давление воды и воздуха внутри бака одинаково.
Когда открывается кран, вода вытекает, и ее давление внутри резервуара падает. Давление воздуха остается первоначальным и начинает давить на мембрану или поршень, тем самым увеличивая давление воды на выходе из бака и, соответственно, в подключенной системе водоснабжения.
Ознакомьтесь с ассортиментом моделей гидроаккумуляторов в нашем интернет-магазин. Использование фильтра позволит вам отсортировать модели по необходимым параметрам.

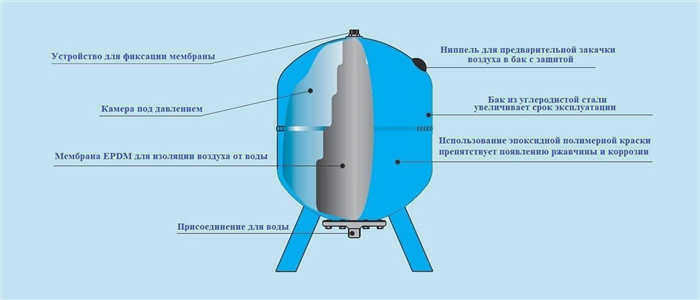

Типовая схема гидроаккумулятора
Уменьшение количества воды в резервуаре также снижает давление в нем. Это позволяет закачать в бак новую порцию воды из внешнего источника.
Назначение аккумулятора – защитить насосное оборудование от небезопасного кратковременного включения, повысить давление воды в системе и обеспечить бесперебойную подачу воды.
В насосных станциях используются конструкции с гибким внутренним резервуаром – он может быть в форме сферы, цилиндра или груши. В таких устройствах вода закачивается в резервуар, а воздух остается между стенками резервуара и емкостью.
Гидроаккумуляторы для водоснабжения делятся на:
- по способу монтажа – горизонтальные и вертикальные;
- по температуре воды – для горячей воды (+ 100˚C и выше), красные, и для ГВС. (до + 60˚C), синие;
- по внутреннему объему – малые (до 50 литров), средние (до 200 литров) и большие (до 2 тонн);
Подключение аккумулятора давления к системе водоснабжения
Способ подключения гидроаккумулятора зависит от типа подключения к источнику воды. Это может быть погружной насос, поверхностный насос или водопроводная труба. Единственное различие между комплектами заключается в месте установки обратного клапана – в случае погружного насоса он устанавливается непосредственно на выходе.

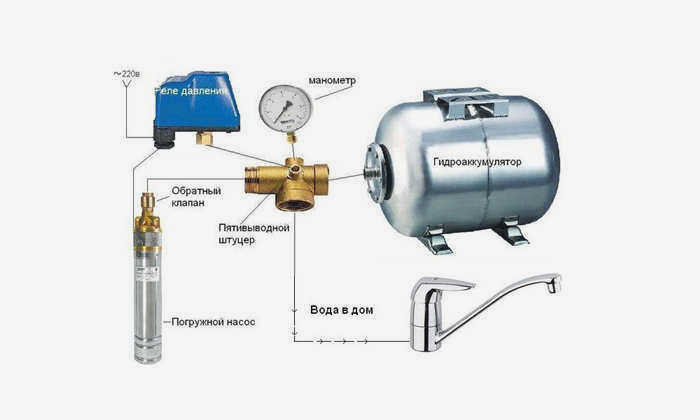

Схема подключения гидравлического бака для погружного насоса
При использовании водопровода обратный клапан устанавливается между выходным краном водопроводной сети и входным патрубком гидробака. Для поверхностного насоса он устанавливается между входным патрубком и всасывающим шлангом.
Наиболее распространенные схемы установки
Существует множество схем установки гидробаков. Однако наиболее популярными являются три: с насосной станцией, с повысительным насосом и с погружным электронасосом. Эти схемы следует рассмотреть подробно.

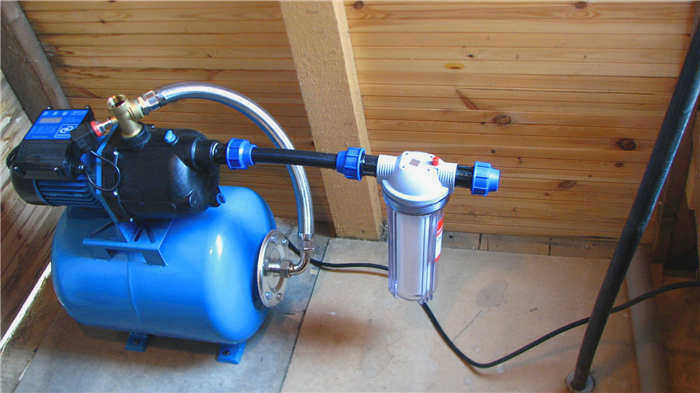

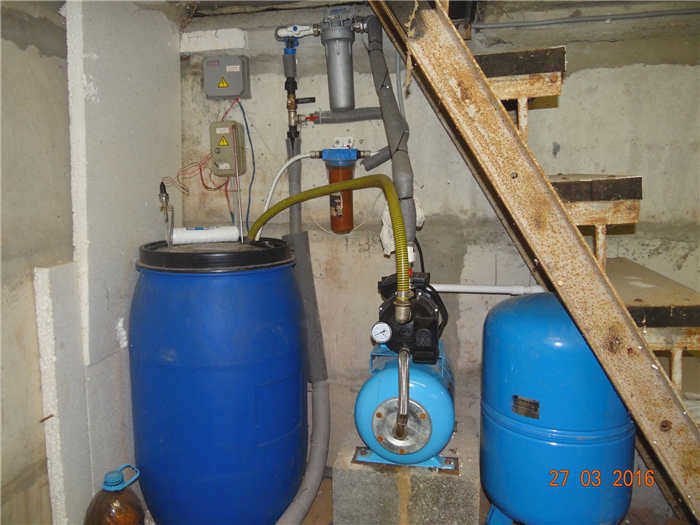

С насосной станцией
Это самая популярная схема подключения накопительного бака к бытовому водоснабжению. Наиболее важными преимуществами этого варианта являются цена (стоимость значительно ниже, чем для других систем) и наличие манометра, а также гидравлического бака и электрического насоса в одной системе.
Примечание. В такой системе имеется гидроаккумулятор, защищающий трубопроводную систему от ударов.
Единственным недостатком этого метода является громкий шум при работе станции. Однако, если вы купите высокотехнологичный, современный насос с регулируемой скоростью – это не проблема. Однако стоимость такой станции будет значительно выше. Зато у вас будет бесперебойная подача воды.
Вот как работает насосная станция для выгребных ям.
С повышающим насосом
Многие люди используют специальный насос для повышения давления в трубах. При такой схеме бак для воды обычно устанавливается на чердаке или на втором этаже. Устройство состоит из насоса и реле. Насос подключается к трубе наиболее удобным способом.
Насос может приводиться в действие вручную. Насос также можно активировать вручную. Для этого в блоке управления необходимо произвести необходимые настройки.
При включении крана вода помогает поднять заслонку реле потока, что приводит к замыканию контактов уже встроенного реле. После этого на насос подается напряжение, и он начинает перекачивать воду.
Если нет возможности установить насос на чердаке, его можно разместить и внизу. Однако в этом случае он будет запускаться и останавливаться только вручную. Вам также понадобится аккумулятор давления, чтобы избежать гидроудара. Однако это применимо только в том случае, если бак используется как автономное устройство.
Схемы подключения к центральному водоснабжению (способы установки)
Иногда возникает необходимость подключения накопительного бака даже при центральном водоснабжении. Чаще всего это связано с поломками и плановыми перебоями в подаче воды. Существует три основные схемы: верхнее подключение, нижнее подключение и нижнее подключение с гидроаккумулятором. Об этом следует рассказать более подробно.

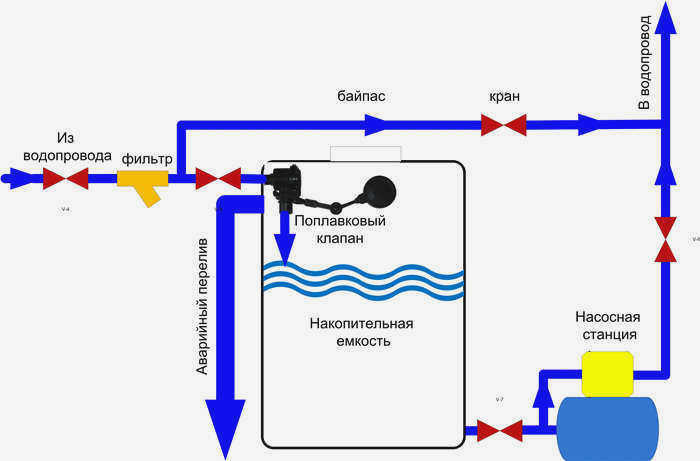

Пример правильного подключения.
Верхний вариант
В этом случае бачок должен быть установлен над ванной: над потолком, на втором этаже или даже на чердаке. На бачке должно быть три соединения: самое нижнее – для подвода, среднее – для отвода и самое верхнее – для отвода излишков воды на участок или в выгребную яму.
Внимание! Перед соединениями необходимо установить управляющий клапан и запорный вентиль.
Перед установкой тройника необходимо установить фильтр CS, счетчик и обратный клапан. Шланг для слива лишней воды можно вывести в выгребную яму или на участок земли (оттуда вода будет стекать чистой). Бак отсоединяется и присоединяется путем откручивания и поворота выпускного клапана.
Донный вариант
Этот способ мало чем отличается от верхнего подключения, за исключением того, что на выходе необходимо установить дополнительный насос. Это необходимо для создания дополнительного давления.
Насос придется включать каждый раз перед использованием бака. Чтобы облегчить использование бака, вместо насоса можно использовать станцию. Однако бак для воды с насосом в частном доме стоит дешевле.

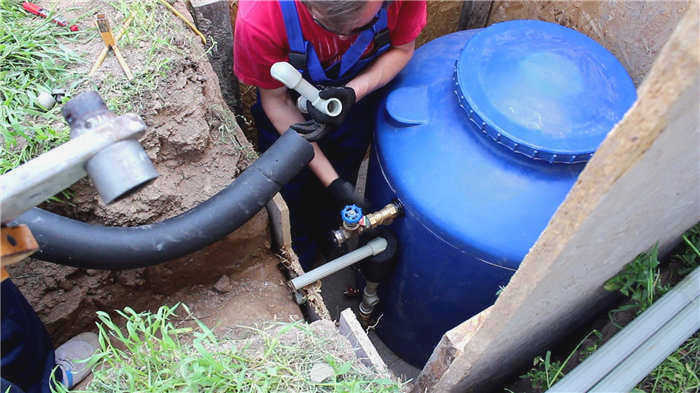

Кроме того, в этом случае бак можно установить под землей.
Вариант с донной мембраной
Как и при любом подключении бачка, его можно подключать только после установки фильтров, обратного клапана и счетчика. Однако в этом случае требуется только одна труба, которая подсоединяется от тройника к клапану.
Выбор места установки
Прежде чем правильно подключить аккумулятор давления к водопроводной сети, например, в одноквартирном доме, необходимо выбрать место его установки. При принятии окончательного решения всегда учитывается схема, в которой будет работать аккумулятор. В бытовой системе водоснабжения он обычно размещается между насосом и коллектором.
Гидроаккумулятор крепится к полу или стене с помощью специального кронштейна. При установке всегда используются резиновые прокладки для обеспечения амортизирующего эффекта. Они помещаются между поверхностью основания и ножками гидроаккумулятора.
Совет! Рекомендуется крепить аккумулятор к высокопрочным опорным балкам или железобетонной плите.

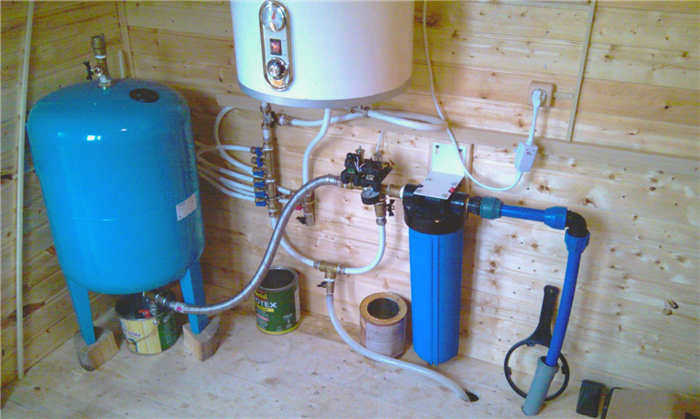

Надежное крепление аккумуляторного блока к стене
Рекомендуется устанавливать аккумулятор только в месте, которое на 100% защищено от затопления. Следует также учитывать уровень влажности в окружающей атмосфере. Если она слишком высока, на поверхности резервуара образуется конденсат. Это отрицательно скажется на целостности изделия. Конденсат сначала разрушит слой краски, а затем вызовет коррозию металлического корпуса.
Бак следует устанавливать в помещении, где температура атмосферы всегда выше нуля. Часто бак располагают рядом со станцией автоматического водоснабжения. Однако они не обязательно должны быть установлены в непосредственной близости друг от друга. Хотя стандартного расстояния между электронасосом и гидрофорным баком не существует, мембранный бак часто устанавливают возле входа в частное жилище.
Бак должен быть установлен только в теплом помещении
Перед установкой необходимо слить всю воду из бака. Это не только облегчит процесс установки, но и позволит проверить работу оборудования. Рекомендуется начинать установку с прочтения инструкции, которая всегда прилагается к изделию. Производитель указывает, как подключать и настраивать оборудование. Следование этим инструкциям позволит избежать ошибок, которые могут привести к неисправности оборудования.
Схемы подключения гидроаккумулятора
Существуют различные варианты подключения гидроаккумулятора. При выборе конкретной схемы необходимо учитывать сферу применения, в которой будет использоваться мембранный гидроаккумулятор. Также принимаются во внимание возложенные на него функции.
Схема с погружным насосом
Насос должен эксплуатироваться в соответствии с техническими характеристиками. Необходимо обеспечить определенное количество запусков в час, чтобы не сократить срок службы оборудования. Максимальное количество запусков для погружного насоса указано в его техническом паспорте. Обычно это число составляет от 5 до 20 пусков.

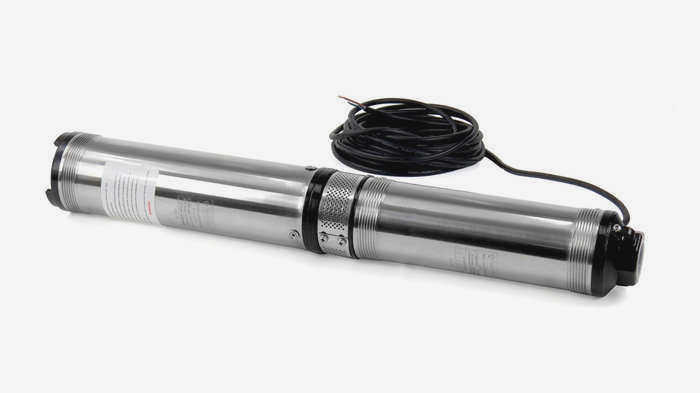

Погружной буровой насос
Когда давление в системе водоснабжения достигает установленного минимального значения, срабатывает реле. Устройство включает погружной насос, и начинается подача воды. Когда давление в трубопроводе достигает максимального значения, реле отключает насос. Если расход воды небольшой, насос будет часто включаться и выключаться. Это значительно снизит его эффективность и срок службы.
Чтобы предотвратить частое включение погружного насоса, снаружи колодца или скважины устанавливается аккумулятор давления. В аккумуляторе всегда есть определенное количество воды. Этого достаточно для небольшого количества воды.
Совет! Для того чтобы электрический погружной насос включался реже, рекомендуется установить гидроаккумулятор как можно большей емкости. Гидроаккумулятор также защищает систему от скачков давления, возникающих при начале работы насосного оборудования.

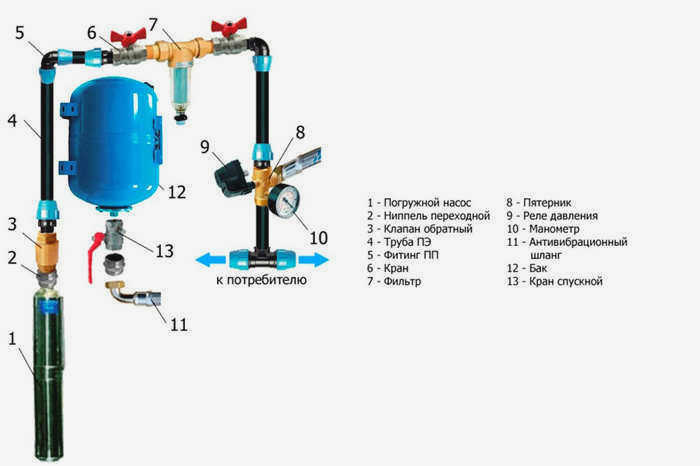

Элементы конструкции системы водоснабжения скважины
При подключении мембранного привода в сочетании с погружным насосом объем резервуара выбирается с особой тщательностью:
