Усовершенствованная конструкция, которая подходит только для выделенной квартирной линии электропитания с электроплитой и бойлером, передает 7 киловатт мощности при 32 амперах. Последняя отличается наличием улучшенного штепсельного контакта, исключающего подключение прямых вилок к бытовым электроприборам.
Сколько ампер в розетке?
Раньше у среднестатистического гражданина был телевизор, пылесос, холодильник и небольшая плита с 2-3 конфорками. Они подключались к электросети через стандартные розетки с предельной нагрузкой 6 ампер. В обычном городском жилище о мощных электроприборах (индукционных плитах, водонагревательных котлах, радиаторах и т.д.) не могло быть и речи.
Однако сегодня в домах много энергоемких приборов, таких как варочные панели и духовые шкафы. Их энергопотребление иногда достигает 7 киловатт. Это означает, что плата не может быть подключена к обычной розетке с номиналом 16 А.
Содержание скрыть
Формула для расчета силы тока в розетке
Для начала давайте освежим в памяти несколько понятий:
- Ампер (А) – единица измерения тока, т.е. количество частиц, протекающих через проводник за определенное время.
- Напряжение (В) – физическая величина, обозначающая разность потенциалов между противоположными концами проводника.
- Мощность (Вт) – величина, обозначающая скорость передачи электрической энергии.
I=P/(U*cos f)
где I сила тока (ампер), P мощность подключенного оборудования (Вт), U напряжение сети (В), cos f коэффициент мощности (если нет данных, принимайте 0,95).
Имея эти три компонента, очень легко определить, какую нагрузку может выдержать розетка и проводка. В советское время, например, бытовые розетки были рассчитаны на максимальную мощность 1,3 кВт. Она была рассчитана по физической формуле – ток в амперах (6A), умноженный на напряжение (220V). Результат – максимальная мощность подключаемых электроприборов в ваттах (1320 Вт), или 1,3 киловатта.

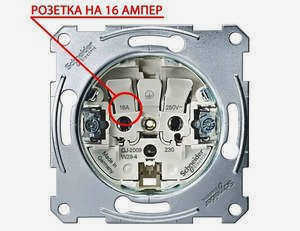

Многие спрашивают – 16 А, сколько это киловатт, т.е. при какой максимальной мощности бытовой прибор не расплавит розетку? С современными розетками на 16 А получается следующий пример – 16 А×220 В = 3520 ватт. Это означает, что розетка может выдержать до 3,5 кВт, то есть большинство простых электроприборов (компьютеры, холодильники, кондиционеры и т.д.).
Однако, что если вы купите энергоемкий прибор мощностью 5-6 кВт? Ответ кажется очевидным – купить розетку на 25 или 32 ампера и все. Это действительно так, но есть несколько важных моментов, о которых следует помнить.
Методы определения силы тока
- С помощью амперметра.. Амперметр – это измерительный прибор, который определяет силу тока и показывает ее на шкале. Для этого необходимо последовательно соединить замкнутую цепь: электрическую розетку, бытовой прибор, амперметр и снова электрическую розетку. Вместо амперметра можно использовать мультиметр – прибор, содержащий вольтметр, амперметр и омметр. Погрешность измерения тока на конкретном участке цепи будет зависеть от класса точности измерительного прибора.
- Метод расчета. Для использования метода расчета необходимо знать значение мощности подключаемого устройства. Учитывая, что в нашей стране в большинство помещений подается стандартное сетевое напряжение 220 В, рассчитать ток в розетке 220 В можно по следующей формуле:
I = P / U, где I – сила тока (амперы); P – мощность электроприбора (ватты); U – напряжение сети (вольты).
Этот метод позволяет определить, сколько ампер находится в розетке 220 вольт. Например, вы можете использовать формулу для расчета количества ток в розетке 220 В при подключении стандартного электрочайника мощностью 2,5 кВт или 2500 Вт. Получаем значение 11,36 ампера.
Редакторы сайта рекомендуют ознакомиться с Таблица цветовой температуры светодиодных ламп.
Характеристики тока
При расчете количества тока, пропускаемого розеткой, необходимо определить характеристики тока. Их две: постоянный ток и переменный ток. Переменный ток наиболее распространен в электропотреблении, так как потери при его передаче на большие расстояния гораздо ниже. При необходимости он преобразуется с помощью схемы бытовой техники. Таким образом, розетка работает с переменным током напряжением 220 вольт.
Приборы, используемые в быту, имеют разные характеристики мощности, поэтому электрооборудование в помещении должно быть соответствующим. Современные бытовые приборы имеют большую мощность, чем старые. Еще 20 лет назад розетка с ограничением в 6 ампер могла подойти для всех электроприборов. Такая розетка была рассчитана на приборы мощностью до 1,5 киловатт или 1 500 ватт. Для современных домохозяйств этого недостаточно. Сегодня предельная нагрузка составляет:
- 16 ампер. Для обычных домашних хозяйств это обеспечивает безопасную работу электроприборов мощностью до 3,5 кВт;
- 25 ампер для квартир или домов, где установлены электроплиты мощностью до 6 кВт. Такие розетки называются "электрические розетки";
- 32 A Для больших нагрузок в сети, например, при установке нескольких кухонных плит или мощных плит на производстве. В этом случае используется трехфазный кабель, рассчитанный на 380 В. Соответственно, розетки также должны быть трехфазными. Такое оборудование различается по конструкции. При повышенной нагрузке на сеть в частном доме помимо установки специального оборудования требуется усиленная электропроводка.

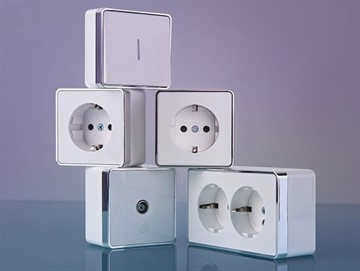

Виды электрических розеток
Существует стандартный диапазон номиналов тока, бытовые розетки для:
- 6 А. Это старые советские изделия. В старые времена, когда электроприборов было мало и они были не очень мощными, такой силы тока было достаточно. Но современный уровень энергопотребления требует замены таких розеток на аналоги с более высокими номиналами тока;
- 10 и 16 А. Именно такие современные розетки используются в большинстве бытовых приборов;
- 25 А. Сильноточные розетки для крупной бытовой техники, например, плит или духовых шкафов;
- 32 A. Эти изделия редко встречаются в жилых домах. Они предназначены для подключения нескольких мощных потребителей.
Еще одна важная характеристика розетки – класс пыле- и влагозащиты. Маркируется буквами "IP" и двумя цифрами: 1. это степень защиты от проникновения твердых предметов вплоть до пыли, 2. это степень защиты от влаги. Для большинства помещений дома, квартиры или офиса подходит стандартная розетка – IP20.
В ванных комнатах, саунах и на кухнях возле раковин подходят изделия с классом защиты от влаги 4, например, IP34 или IP44. Эти розетки оснащены крышкой для защиты токоведущих частей от брызг. Не запрещено устанавливать розетки с защитой от брызг в других помещениях, но это непрактично: они дороже обычных розеток.
Сетевой ток: как узнать, сколько ампер в квартире и какая розетка – переменного или постоянного тока?
Человек, хотя бы частично знакомый с электричеством, поймет, какой ток в розетке – переменный или постоянный. Однако большинство граждан, ежедневно пользующихся благами электричества, не задумываются об этом, и безрезультатно. Ответ прост: почти вся вырабатываемая электроэнергия – это переменный ток.
Ток измеряется в амперах (A). Это очень важно, поскольку розетки различаются по силе тока.
Стандартные современные розетки рассчитаны на 6, 10 и 16 А. Советские электроприборы имеют максимальный номинал 6,3 А. Для приборов с более высокими номиналами мощности важно выбрать подходящие розетки, которые более устойчивы к высоким значениям.
Базовые знания в области электротехники пригодятся при поездке в другую страну. В разных странах могут быть разные стандарты частоты и напряжения, и подключение импортных электроприборов к местной электросети может оказаться невозможным. На каждой розетке указана максимальная сила тока.
Как автоматическая защита обеспечивает электробезопасность
Мы разбили нормальные условия питания электроприборов в зависимости от того, какую нагрузку они создают для проводки и розеток. Эти токи должны надежно передаваться от источника питания к нагрузке.
Теперь предположим, что в стиральной машине лопнул шланг подачи воды, и потенциалы фазы и нейтрали оказались закороченными из-за мокрого пятна. Или, например, неопытный мастер просверлил кабель под напряжением.
В обоих случаях ток короткого замыкания возникает мгновенно и сопровождается электрической дугой. Ее сила не только сжигает изоляцию, но и плавит проводку, разбрызгивая жидкий медный металл искрами во все стороны.
Для предотвращения возникновения пожара используются автоматические выключатели, которые за доли секунды полностью отключают питание защищаемого оборудования. Они должны быть правильно подобраны по ряду параметров.
Об этом говорится в отдельной статье, посвященной конструкции и принципам работы автоматических выключателей. Мы рекомендуем ознакомиться с ней. Особое внимание следует уделить проверке петли фаза-нейтраль. До сих пор мало кто это делает. И это очень важно.
Как безопасно и надежно подключить розетку к домашней цепи
Что вы думаете о тройниках и соединениях, работающих в домашней проводке? Неоднозначно, я полагаю. Они позволяют использовать больше электроприборов, чем позволяет количество розеток. Но пользоваться ими нужно осторожно.
Об этом я и собираюсь рассказать. Надеюсь, что советы моего электрика помогут вам, как DIYеру, делающему ремонт дома своими руками, правильно подключить розетки к домашней электрической системе, чтобы вы могли пользоваться ими безопасно и максимально бережно.
Идея этой статьи возникла после комментария одного из читателей Mmoguider к статье о высоте расположения розеток и выключателей в доме. Там я ответил кратко, а сейчас постараюсь объяснить более подробно.
