При организации системы освещения люди в первую очередь обращают внимание на дизайн светильников и место их установки. Мало кто знает, сколько люменов необходимо в разных помещениях.
Расчет освещения.
Расчет освещения помещения, примеры расчета освещения помещения, в частности расчет освещения помещения.
Мы предлагаем понимание того, как правильно выполнить расчёт освещения В зависимости от типа и размера помещения.
Степень освещенности поверхности выражается в люксах (лк), а величина светового потока, исходящего от конкретного источника света, измеряется в люменах (лм). Мы проведем расчет уровня освещенности в два этапа:
- Первый шаг – определение общего светового потока, необходимого для помещения;
- Второй этап – на основе данных, полученных на первом этапе расчет необходимого количества светодиодных ламп включая их мощность.
Этап расчета 1.
Чтобы легко рассчитать необходимое количество ламп, воспользуйтесь калькулятором ламп.
По формуле = X * Y * Z рассчитывается необходимое количество светового потока (Люмен):
- X – установленная норма освещенности помещения в зависимости от типа помещения. Нормы приведены в таблице 1,
- Y – соответствует площади помещения в квадратных метрах,
- Z – коэффициент корректировки значения, зависящий от высоты потолков в помещении. При высоте потолков от 2,5 до 2,7 метров коэффициент равен единице, от 2,7 до 3 метров – 1,2, от 3 до 3,5 метров – 1,5, от 3,5 до 4,5 метров – 2.

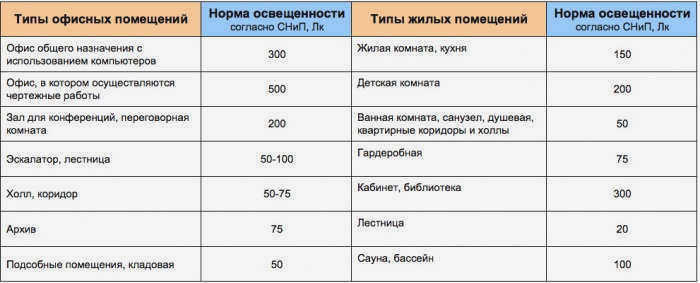

Таблица 1, Нормы освещенности для офисных и жилых зданий в соответствии со СНиП
Нормы освещенности для квартир и других помещений
При организации осветительной установки важно ознакомиться со строительными нормами и правилами СНиП. Именно этот документ регламентирует нормы освещения для жилых и коммерческих помещений. Количество света можно определить с помощью люксметра, но зачастую такой прибор есть только у профессионалов. Затем нужно знать освещенность помещения, чтобы рассчитать, сколько люменов необходимо на 1 м² комнаты.

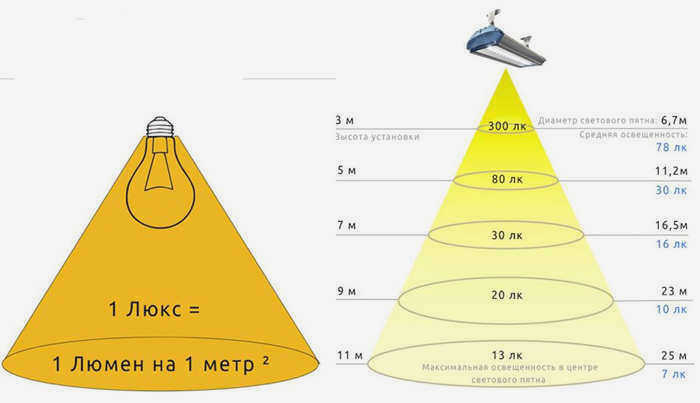

Это интересно! Освещенность (люкс) – это важный параметр, который означает, что для освещения 1м² необходимо определенное количество света. Для расчета также необходимо определить световой поток ламп (Люмен). Соотношение между этими двумя параметрами составляет 1 люкс = 1 Лм/1м².
Нормы освещенности для жилых комнат в люксах:
- Ванная комната, коридор – 50.
- Подсобные помещения – 75.
- Ванная комната, бассейн – 100.
- Жилые комнаты (кроме детских) – 150.
- Детские комнаты требуют 200 люкс.
- Для учебы, домашней библиотеки – 300 лк.
Рассчитав уровень освещенности для конкретного помещения, вы узнаете, сколько люменов вам необходимо на 1 м², и сможете легко рассчитать количество светильников.
Нормы освещенности рабочего места согласно СНиП в люксах следующие:
- Общий кабинет с компьютерами – 300.
- Офис, где создаются чертежи – 500.

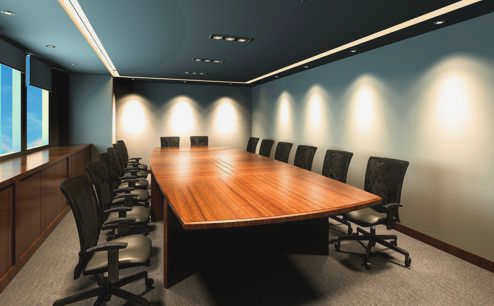

- Конференц-зал – 200.
- Коридорные лестницы, эскалаторы – от 50 до 100.
- Коридоры – от 50 до 75.
- Архивная комната – 75.
- Складские помещения – 50.
Часто в офисах и промышленных производственных помещениях нормы освещения не соблюдаются, что приводит к снижению производительности труда. Сотрудники обычно используют общее освещение (потолочные светильники) и точечное освещение (настенные или настольные светильники). Эти светильники помогают равномерно осветить всю площадь и каждое отдельное рабочее место. При организации местного освещения необходимо учитывать возраст и остроту зрения каждого работника.
Организация освещения в жилых помещениях
С помощью светильников можно равномерно осветить всю комнату и разделить ее на отдельные зоны (письменный стол, шезлонг, зеркало и т.д.). Раньше считалось, что для организации качественного освещения достаточно знать количество ватт на квадратный метр, но это устаревшее мнение. Для того чтобы сделать правильные расчеты, необходимо определить, сколько люкс и лм вам нужно на 1 м². Учитывая эти важные параметры, вы сможете определить количество лампочек и светильников.
При организации освещения необходимо учитывать особенности отдельных жилых помещений:
- В прихожей необходимо искусственное освещение, так как там обычно нет окон. Прихожую можно осветить светильниками, которые дают широкий пучок света с большим углом рассеивания.

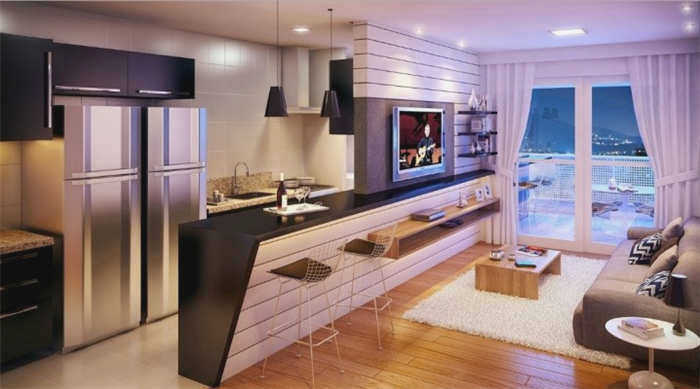

- Гостиная – наиболее функциональное помещение, в котором могут сочетаться зоны для отдыха, работы, спорта, приема пищи и т.д. Здесь применяется многоуровневое освещение с использованием различных типов светильников: потолочных, настенных, настольных, напольных. Это помогает равномерно осветить помещение и выделить функциональные зоны. На кухне есть две основные "фокусные точки – обеденный стол и столешница.
- На кухне есть две основные световые точки – обеденный стол и столешница. Потолочный светильник помогает осветить зону приема пищи, а точечные светильники или светодиодные ленты используются для освещения разделочного стола.

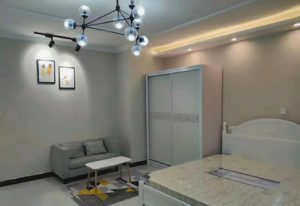

- Спальня – это место для отдыха и расслабления, поэтому свет должен быть мягким и теплым. Фоновым освещением может служить небольшая люстра или точечные светильники. Можно также добавить несколько светильников возле кровати или на туалетном столике.
Это интересно! В спальне целесообразно устанавливать светильники с диммером, чтобы при необходимости увеличивать или уменьшать интенсивность света.
Первый шаг в расчетах – не измерять и умножать, а ознакомиться с принятыми нормами. Согласно принятым нормам, уровень освещенности в помещениях должен быть следующим (в люксах):
- 50-10 0 – коридоры, прихожие, лестничные клетки, ванные комнаты,
- 150 – жилые и кухонные помещения
- 200 – детские, конференц-залы, залы заседаний,
- 300 – офисы, читальные залы,
- 100-400 – производственные цеха, в зависимости от их назначения.
Точные значения для различных помещений можно найти в официальном документе "СНиП 23-05-95", который можно найти в электронном фонде нормативно-правовой информации.
Как рассчитать освещение по формуле
Как и любая задача, наша имеет несколько решений.
Простая формула для определения размеров площади выглядит следующим образом
X = A * B * C , где:
X – уровень светового потока (лм).
A – стандарт для данного помещения.
C – коэффициент высоты потолка. (Для стандартных потолков до 2,7 м C=1; для высоких потолков до 3,5 м C=1,5; для очень высоких потолков до 4 м C=2).

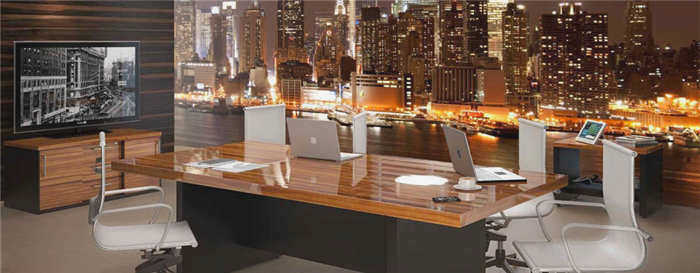

Предположим, нам нужно выбрать лампы для офиса площадью 16 квадратных метров в новом здании с высотой потолков 3 метра.

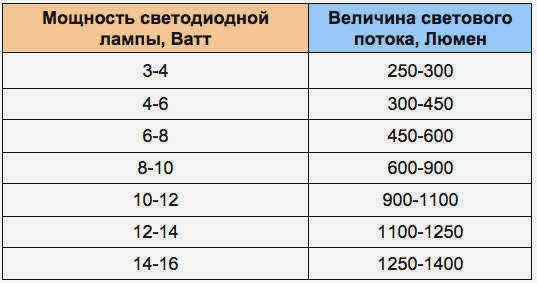

Но сколько ламп нам понадобится? Это можно сделать с помощью приведенной ниже таблицы.
Если мы выбрали опаловую офисную лампу Ziverd BURO S 18W. 4800/1800 = 2,67. Другими словами, для данного офиса будет достаточно трех изделий.
Обратите внимание, что световой поток современных светодиодных светильников может отличаться от стандартных значений. В каталоге производителя это значение также указывается среди характеристик продукции. Не забудьте принять его во внимание. Например, для модели BURO S opal оно составляет 2100.
Формула для расчета площади с поправочным коэффициентом
В данном случае искомым значением является уровень освещенности (в люксах). В обобщенном виде формула выглядит следующим образом:
E = η * F / S , где
F – световой поток, достигающий поверхности.
S – площадь поверхности.
η – поправочный коэффициент. Дело в том, что только часть света достигает поверхности, а часть рассеивается по пути. По умолчанию программы и калькуляторы освещения дают этой переменной значение 0,5.
Приложив немного времени и терпения, можно получить более точные значения. Для этого давайте рассчитаем коэффициент помещения.
i = S / ( A + B )* h , где
S – площадь помещения,
A – длина комнаты,
H – длина расстояния между светильником и поверхностью, на которую падает свет.
Как определить освещенность в люксах
Расчет не займет много времени, если вы знаете хотя бы мощность лампы в люменах. Этот показатель зависит от источника света. Если у светодиодных и люминесцентных источников света вся необходимая информация указана на упаковке, то у ламп накаливания ее может не быть. Однако рассчитать силу света в люменах несложно – достаточно умножить мощность на 12. Так, вариант мощностью 100 Вт дает примерно 1 200 люмен.
Чтобы определить освещенность без оборудования, необходимо знать общую мощность светильника и площадь, освещаемую светом. Исходя из этого, несложно рассчитать приблизительное значение. Следует понимать, что полученный результат является приблизительным, так как не учитывает потерю светового потока и распределение светового потока через рассеиватель.
Следует также помнить, что в течение дня естественный свет проникает в помещение через оконные проемы. Это влияет на освещенность, значения которой будут значительно выше даже в самый солнечный день.
В отличие от искусственного света, естественное освещение зависит от ряда условий – облачности, региона, расположения зданий и деревьев поблизости. Для оценки качества света используется показатель DOI (индекс естественного освещения), который измеряется на уровне пола на расстоянии 1 метра от стены напротив оконных проемов.
Приборы для измерения освещенности
Измерения проводятся с помощью люксметра. Это специальный прибор с фотоэлементом, проводимость которого зависит от интенсивности падающего на него света. Для проведения проверок необходимо использовать оборудование с погрешностью не более 10% – требование, установленное ГОСТом..
Оборудование обычно состоит из электронного модуля с экраном и блоком управления и фотоэлемента, прикрепленного к гибкому кабелю. Такая конструкция позволяет проверять показатели в любом месте, просто протянув руку.
Кстати! Важно соблюдать условия измерения. В офисах, аудиториях и подобных местах освещенность следует проверять на уровне стола, обычно на высоте 80 см от пола. На лестницах, в коридорах и на дорогах измерения следует проводить на уровне пола.
Освещенность можно проверить с помощью фотоаппарата, сфотографировав белый лист бумаги и проверив диафрагму и выдержку.
В этом видеоролике дизайнер по освещению подробно объясняет понятия "освещенность" и "яркость".
Люкс используется для оценки освещенности всех помещений, так как это самый простой вариант проверить, соответствует ли освещение стандартам. Если все спроектировано правильно, будут созданы наилучшие условия для зрения человека.
