Клапаны могут управляться вручную с помощью ручки-бабочки или рычага или электрически с помощью электропривода. Привод – это отдельное от клапана устройство, которое крепится к тройнику и воздействует на клапан.
Зачем нужен трехходовой шаровой кран и как его выбрать и установить самостоятельно?
Это устройство используется для смешивания или распределения потока теплоносителя для достижения заданной температуры на выходе. Он выполнен в виде тройника, соединяемого с двумя или тремя трубами в системе. Он доступен во многих вариациях и вариантах применения.

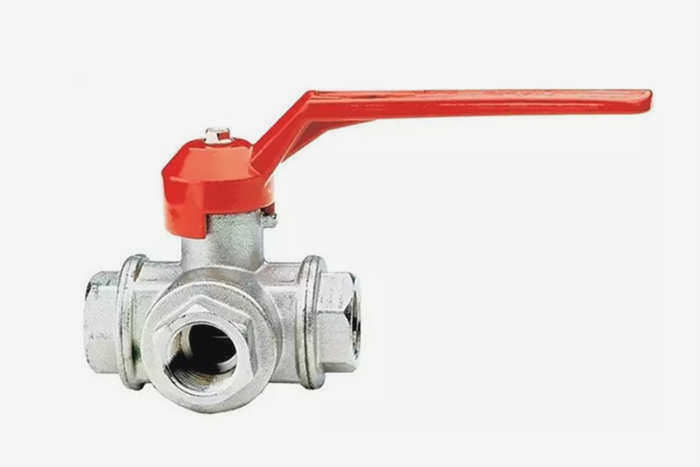

На рисунке показан типичный трехходовой шаровой кран:
Конструкция клапана
Трехходовой клапан состоит из корпуса, шарового запорного устройства, двух полимерных уплотнительных колец, рукоятки, соединенной с запорным устройством шпинделем, и сальников, отвечающих за герметизацию всего устройства.
Корпус выполнен в виде тройника с тремя резьбовыми соединениями для подключения к трубопроводу.

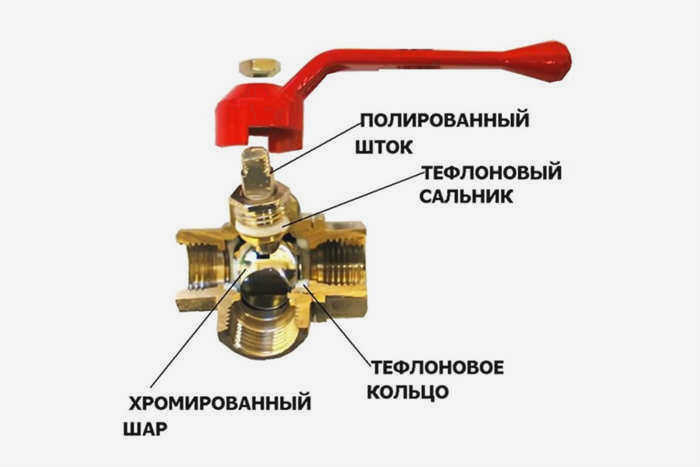

На рисунке показана схема трехходового шарового крана:
Как работает трехходовой клапан?
Трехходовой клапан разделяет входной поток на два выходных потока и имеет возможность перекрывать каждый из них.
Назначение трехходового клапана:
- Дает возможность проверить манометр, подключив его к контрольному манометру;
- Трехходовой запорный клапан для манометра отличается не только своей основной функциональностью, отсоединяя прибор от сети, но и способностью сбрасывать давление в манометре;
- Он может использоваться для продувки выходного отверстия манометра – для того, чтобы выпустить через него определенное количество рабочей среды. Продувка используется для удаления накопившихся примесей, которые сами по себе могут негативно влиять на точность измерения давления.
Трехходовой манометрический клапан используется при организации магистральных систем, где поток рабочего газа и пара необходимо разделить на несколько трубопроводов.
Основные технические характеристики трехходовых манометрических клапанов
- Диаметр условного прохода;
- Пропускная способность, напрямую зависящая от размера сопла;
- Рабочее давление;
- Максимально допустимый диапазон температур;
- Класс утечки;
- Срок службы с указанием расчетного количества циклов;
- Тип основного соединения – резьбовое, фланцевое, седловое, муфтовое, цапковое или сварное.

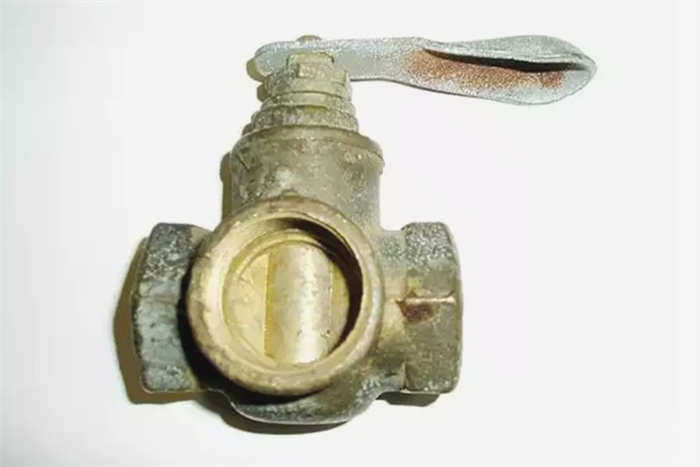

Трехходовой манометрический клапан управляет работой всей системы путем изменения положения рукоятки. Корпус устройства имеет конусообразную пробку с Т-образным переходом, поворот ручки в рабочее положение позволяет направить поток в нужном направлении.
Производители выделяют четыре функциональных положения:
- Манометр изолирован от имеющейся транспортируемой среды и соединен с атмосферой (уровень давления равен нулю);
- Универсальный клапан соединяет прибор с рабочим пространством и быстро измеряет уровень давления;
- Блокировка манометра;
- Высококачественный сифонный воздухоотводчик.
Если стрелка манометра быстро опускается до нуля при отключении самого аппарата и достигает необходимого состояния при подключении без задержек и резких рывков, это означает, что клапан работает правильно. Если клапан закупорен, движение стрелки в обоих направлениях становится медленным.

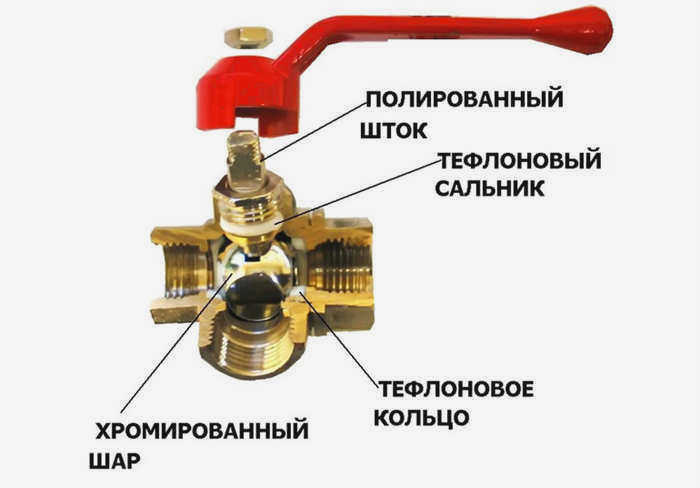

Конструкция трехходового шарового крана
Конструкция шарового крана довольно проста, но в то же время достаточно надежна.
- Корпус с тремя трехходовыми тройниками.
Корпус крана из стали, латуни, чугуна или пластика.
- Стальной или латунный шар с внутренними Т- или L-образными каналами.
Шар является основным элементом клапана. Он изготавливается из стали или латуни с антикоррозийным покрытием.
- Шпиндель (шток).
Шпиндель – это часть шарового крана, которая передает усилие от ручки к шару.
Прокладки используются для обеспечения высокой герметичности шарового крана. Материалами для прокладок в основном служат PTFE и различные виды резины EPDM, NBR, Viton и т.д.
- Ручка управления.
Ручка управления шарового крана изготавливается из пластика, алюминия или стали с антикоррозийным порошковым покрытием. Ручка может быть выполнена в виде рычага или бабочки, в зависимости от условий эксплуатации трехходового шарового крана.
В зависимости от типа присоединения к трубопроводу трехходовые шаровые краны делятся на:
- Муфтовые;
- Фланцевые;
- Сварные;
- Приварные; Сварные; Приварные; Приварные-соединенные;
- Муфтовые.

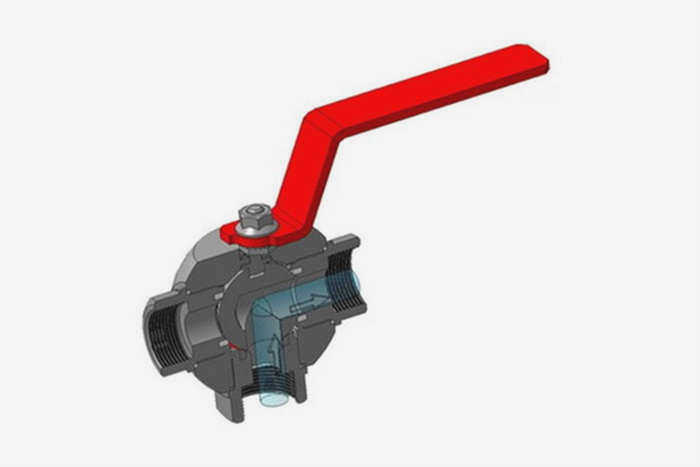

L-образная форма – это тип переключающего клапана. Эти клапаны имеют проточную часть внутри L-образной сферы. Они представляют собой два цилиндрических канала, соединенных под прямым углом.
В кранах с L-образным запорным шаром рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одном из двух противоположных направлений.

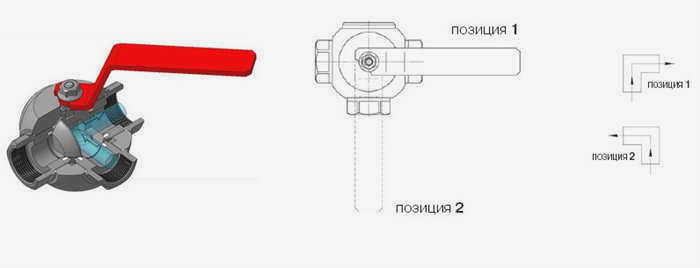

L-образные трехходовые шаровые краны с углом поворота 90 или 180° имеют 2 рабочих положения.
В третьем положении L-образный трехходовой шаровой кран будет закрыт.
Классификация 3-ходовых шаровых кранов.
L-образный тип чаще всего используется для облегчения потока от одного общего входного отверстия к одному из двух отдельных выходов. Поэтому краны этого типа обычно называют отводными.
Т-образные обычно используются для объединения двух входных потоков в один выходной поток. В зависимости от требований системы возможно и обратное. Т-образные клапаны полезны не только для разделения потоков. Они также могут работать как L-образные клапаны потока, перенаправляя поток из одного выхода в другой. Они могут отводить поток, смешивать или разделять поток и направлять поток в зависимости от допустимого диапазона перемещения рукоятки.
Плавающие: В плавающем шаровом кране шар удерживается на месте за счет сжатия двух эластомерных седел, прижимающих шар. Внутри корпуса клапана шар свободно плавает. Такая конфигурация клапана также обеспечивает двунаправленное перекрытие. Когда давление на входе высокое, плавающим клапаном очень трудно управлять.
Кованый: Трехходовые шаровые краны изготавливаются с помощью процедуры, называемой ковкой, которая предполагает придание формы металлам и сплавам, когда они становятся твердыми. Кованые краны известны своей прочностью, что делает их пригодными для применения в условиях высокого давления и высоких температур. В процессе ковки зернистая структура металла становится более утонченной. В результате повышается эффект и общая прочность. Ковка также повышает устойчивость к распространенным проблемам, включая растрескивание, усадку и пористость.
Особенности и преимущества 3-ходового шарового крана.
1. открывается и закрывается без трения, что, в свою очередь, требует меньшего крутящего момента для поворота клапана.
2. оперативное обслуживание клапана обеспечивает экономию времени и экономическую эффективность.
3. он имеет клиновидную уплотнительную поверхность, где клапан использует силу, создаваемую штоком, чтобы прижать шар к уплотнению, что обеспечивает надежное уплотнение независимо от разницы давления в трубопроводе.
4 Считается самоочищающимся клапаном, поскольку при поднятии клапана с седла жидкость вымывает все накопившиеся остатки, и уплотнительная поверхность всегда чиста от мусора.
