Хотя потребление электроэнергии разными типами электрических полов несколько отличается, различия все же есть. Самое значительное потребление составляет 220 Вт/м2 при максимальной степени нагрева +40 градусов.
Расчет энергопотребления напольного отопления
Рассчитаем потребление тепловой ленты 220 Вт/м2, используемой в качестве подогрева пола. Термопленка устанавливается в свободном помещении, не занятом мебелью. Помещение построено и утеплено в соответствии с требованиями СНиП. Расчетная температура в помещении + 22 … + 24°C.
Исходные данные
- Мощность нагрева пленочного пола: 220 Вт/м².
- Расходы на электроэнергию: 3,37 руб/кВт.
Для расчета энергопотребления используем формулу:
Потребление энергии = (мощность теплого пола) * (площадь обогрева) * (время обогрева) / 1000
Рассмотрим два варианта использования напольного отопления с фольгой и рассчитать расход электроэнергии на подогрев пола для каждого из них.

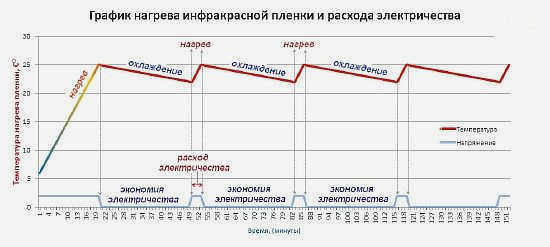

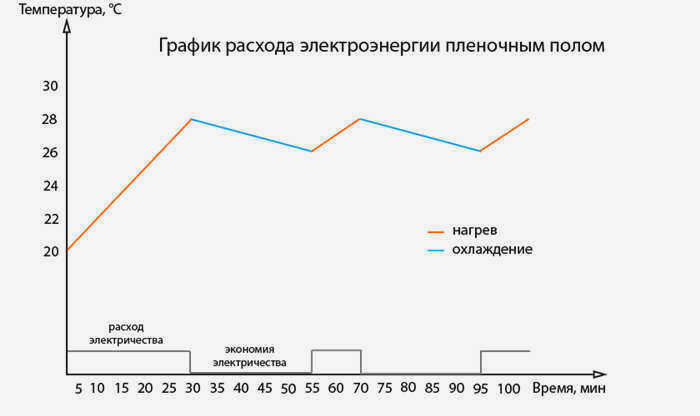

Теплый пол постоянно включен
В этом случае потребление электроэнергии теплым полом с фольгой составит 0,22 кВтч. Расчетное потребление за 30-дневный круглосуточный период составит 158,4 кВт/м². (533,8 руб/м²).
Однако это применимо только в том случае, если тепло будет постоянно выходить через открытое окно или если пленочный теплый пол подключен без термостата.
Внимание!
Подключать пленочный теплый пол без терморегулятора для комфортного или основного отопления небезопасно. небезопасно. Неконтролируемый нагрев фольги может привести к повреждению фольги и напольного покрытия.
Типы электрических теплых полов
Сегодня на рынке представлен широкий выбор электрических систем напольного отопления. Все они делятся на несколько типов.
Ниже мы подробно рассмотрим технические характеристики каждого типа и рассчитаем потребление энергии на м2 в час, в месяц, в зависимости от типа помещения. Мы также рассмотрим влияние отделки поверхности на потребление энергии.
Электрический кабель
Электрический кабель – это кабель, который укладывается произвольно, но чаще в шнековой или змеевидной конфигурации. Сверху конструкция заполняется бетонной стяжкой, что уменьшает высоту помещения в среднем на 5 см. Удельная мощность такого кабеля колеблется от 0,01 до 0,06 кВт/м2 и зависит от частоты намотки.
Поглощаемая мощность на метр кабеля составляет от 10 до 60 Вт. Для покрытия 1 м2 площади требуется около 5 метров кабеля, что дает среднюю потребляемую мощность 120-200 Вт.

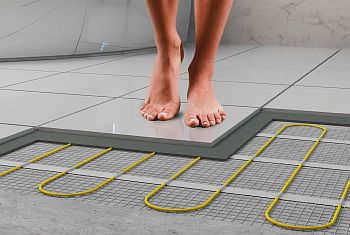

Нагревательные маты
Нагревательные маты изготавливаются из кабеля, уложенного на специальные сетки в определенном порядке. Чаще всего устанавливается под стяжку и идеально подходит для установки в помещениях с повышенной влажностью.
Эта модель подходит для помещений с низкими потолками, так как толщина "пирога" составляет всего 3 см. Мощность мата составляет до 0,2 кВт/м2.
Средняя мощность на квадратный метр нагревательного мата составляет 120-200 Вт.

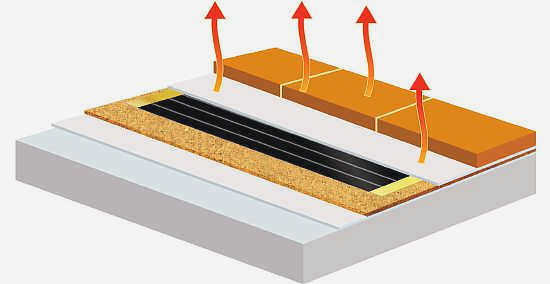

Инфракрасная пленка
Инфракрасный теплый пол представляет собой тонкую полимерную пленку, покрытую слоем углеродного волокна. Карбоновое волокно излучает тепло при нагревании.
Инфракрасная пленка не влияет на высоту потолка. В среднем для нагрева 1 м2 мембраны требуется около 150-400 Вт электроэнергии.
Стационарный пол
Это инфракрасный пол, но вместо планок из углеродного волокна в нем используются стержни. Он потребляет от 120 до 200 ватт на квадратный метр.
Расчет затрат на электроэнергию по типам

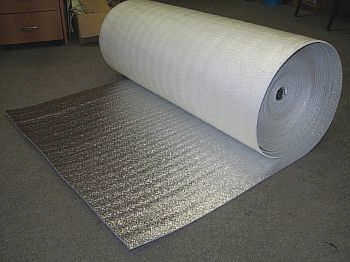

Чтобы определить, сколько электроэнергии потребляет электрический теплый пол, необходимо учесть ряд факторов: теплопотери, толщину основания и степень теплоизоляции помещения.
Рассчитать потребление электроэнергии поможет формула:
- S – площадь поверхности в м2;
- P – мощность;
- 0,4 – коэффициент отапливаемой площади пола.
Электрические кабели и нагревательные маты
При расчете потребления электроэнергии и эксплуатационных расходов кабельной системы необходимо учитывать несколько моментов:
- Размер обогреваемой площади – это свободная площадь помещения без мебели. Обычно это 12-15 квадратных метров, на которых будет уложен кабель или маты.
- В среднем, для обогрева 15 м² площади требуется кабель общей мощностью 2100 Вт/ч. Все чаще потребители покупают зарубежную продукцию с номинальным напряжением 230 В. В наших условиях такой кабель не может работать на полную мощность. Он может потреблять не более 1930 Вт.
- 1930 Вт – это мощность, потребляемая нагревательным кабелем для пола при максимальной нагрузке. Температура нагрева может достигать +45°C. Комфортной считается температура до +23°C. При таких условиях пол может потреблять примерно 965 Вт.
- Согласно расчетам, для поддержания комфортной атмосферы воздуховод должен нагреваться в течение 20 минут каждый час. В результате расход энергии на обогрев 1 м2 пола составляет не более 322 Вт/час.

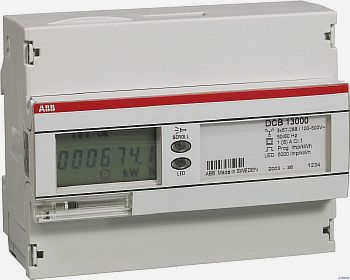

Вы можете платить меньше за энергию, потребляемую электрическим теплым полом, при использовании двухтарифного счетчика.
Кроме того, если вы используете кабель, то для определения количества потребляемой электроэнергии необходимо рассчитать его длину. Это можно легко сделать с помощью формулы:
Расход электроэнергии на 1 м2 в зависимости от покрытия
Как уже упоминалось выше, на потребление электроэнергии влияет теплопроводность напольного покрытия, то есть разные продукты требуют разного уровня нагрева. Если уложен линолеум или плиты ПВХ, достаточно использовать пол с низкой мощностью не более 100-130 Вт/м2.

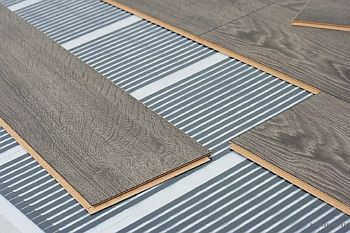

Если в помещении деревянный пол, то мощность пленочного теплого пола на м2 увеличивается пропорционально толщине досок, так как дерево обладает низкой теплопроводностью.
Не рекомендуется укладывать инфракрасный пол под плитку, так как клей или стяжка не имеют достаточного контакта с основанием, что может привести к образованию поверхностных трещин.
Расчет потребления электроэнергии в помещении
Чтобы рассчитать, сколько электроэнергии потребляет инфракрасный теплый пол, начните с его модификации и назначения – будет устройство основным или дополнительным источником отопления.
Среднее потребление варьируется в пределах 150-220 Вт, если пленка является основным источником тепла, 150-200 Вт/м2, если дополнительным, то в пределах 100-160 Вт. Расчетное потребление составляет 2,5 ватта в час, но фактическое значение гораздо ниже. Это потребление можно уменьшить, установив специальный блок управления. Он обогревает отдельные участки помещения по очереди, таким образом, эффективность мембранного пола можно снизить в 3 раза.
Стоимость энергии зависит от того, является ли система первичной или вторичной:
- является ли система первичной или вторичной;
- мощности пола;
- температуры наружного воздуха;
- степени изоляции помещения;

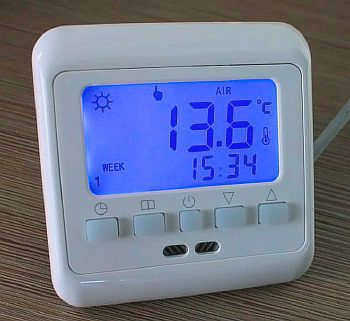

- наличие термостата;
- правильность установки;
- количество окон.
Поэтому невозможно на 100% точно рассчитать, сколько электроэнергии потребляет пленочный теплый пол.
Пример примерного потребления электроэнергии
В качестве примера рассчитаем потребление электроэнергии напольным радиатором площадью 60 м2. Без учета мебели площадь помещения составляет 40 м2.
Теплопотери с 60 м2 составляют 30 Вт на м2, или 0,03 кВт.
0,03 x 60 = 1,8 кВт в час – именно столько энергии теряется в час.
Чтобы компенсировать эти потери и создать комфортную атмосферу в помещении, требуется больше энергии на 0,2 кВт, или 2 кВт. Именно такая мощность требуется для пленочного пола без термостата.
Если планируется пол с терморегулятором, мощность на 1 квадратный метр должна составлять 2000/40 = 50 Вт/м2.
Расчет мощности электрического теплого пола
Прежде чем приступить к расчету мощности электрического теплого пола (нагревательного кабеля, мата, инфракрасной системы), проверьте, выдержит ли сеть дополнительную нагрузку, и составьте проект. Решите также, будет ли она:
- основная – 150 – 220 Вт/м2;
- вспомогательная – 110 – 150.
Рекомендуется устанавливать теплый пол, если теплопотери не превышают 100 Вт/м2. Если это значение выше, необходима вспомогательная система отопления.
Все электрические полы, за исключением саморегулирующихся нагревательных кабелей, не следует устанавливать под тяжелой мебелью, так как эти системы склонны к перегреву.
Поэтому, как и в случае с водяным отоплением, сначала необходимо спланировать расположение мебели, чтобы рассчитать мощность устройства. Другими словами, рассчитайте площадь, которую необходимо обогреть.
Возьмем комнату площадью 20 м2. Вычтем из этой цифры 8 м2 мебели и получим отапливаемую площадь 12 м2.
В целом, целесообразно рассчитывать мощность системы по объему, а не по площади, так как для нагрева большего количества воздуха требуется больше энергии.
На тепловую мощность электрических полов также влияют тепловые потери. Это сложный расчет, поэтому можно воспользоваться таблицами, которые можно найти в специализированной литературе или в Интернете. Приведенные значения, конечно, являются средними.
Мощность электрического напольного отопления на 1 м2 указывается производителями на этикетках. Выглядит это следующим образом: 220v/50-60hz/50cm/55w, что означает, что пол работает при мощности 220 Вт и отдает 55 Вт тепла на квадратный метр. Если используется резистивный нагревательный кабель, то его мощность меньше, и ее можно увеличить до 200 Вт на м2 за счет уменьшения ширины витков.
В качестве примера рассчитаем максимальную мощность инфракрасного теплого пола. Предположим, что размер отапливаемой площади, определенный выше, составляет 12 м2, а стандартная пленка – 220 Вт на м2.
Какую систему напольного отопления выбрать
Водяной или электрический теплый пол – каждый из них имеет свои преимущества и способен создать комфортную атмосферу в доме.
Водяной теплый пол чаще всего устанавливается в частных домах, поскольку он дешевле электрического теплого пола. Однако установка в квартирах требует подключения к системе центрального отопления, что не допускается без разрешения.
В многоквартирных домах предпочтение следует отдавать электрическим типам. Можно использовать маломощные модели, поскольку в квартирах уже есть базовое радиаторное отопление.
Если конструкция дома позволяет и если вы собираетесь использовать обогрев стяжки, лучшим выбором будет кабельный обогрев. Самыми простыми в установке являются маты, которые вы просто раскладываете на полу.
Если высота потолка не позволяет, подойдет инфракрасный полосатый пол. Их толщина составляет всего 3 мм. Они нагреваются, излучая инфракрасные волны, что повышает их эффективность на 95%, а значит, они потребляют меньше энергии. Такую систему можно установить под любым полом.
Давайте рассмотрим, сколько электроэнергии потребляет теплый пол и как сделать правильные расчеты. Тепловой комфорт достигается, когда в помещении на 70% тепло. А подача всей мощности в комнату может быть некомфортной для некоторых членов семьи.
Поэтому для обогрева комнаты площадью 15 м² расчеты должны быть такими же, как и для комнаты площадью 10 м². И если в доме используется конструкция со средней мощностью 160 Вт на квадратный метр, то для такой комнаты потребуется 1,6 кВт. Это количество электроэнергии, которое будет потребляться каждый час при включении системы.
Эксперты подсчитали, что при правильной установке напольного отопления система может работать не более шести часов в день. При этом в помещении будет тепло и комфортно. Таким образом, в среднем в месяц требуется 280 кВт электроэнергии. Этот показатель можно сократить до 40%. Если установить программируемый термостат.
Читайте также:
Инфракрасный теплый пол: выбор и установка – важные моменты
При расчете количества теплых полов необходимо учитывать ряд факторов. Во-первых, всегда важно, чтобы оставалось достаточно места для резерва. Во-вторых, учитывается тип жилого помещения. В-третьих, важно помнить, что весной и осенью система иногда может быть полностью отключена.
К различным помещениям следует подходить индивидуально. Например, коридоры и лоджии требуют большей мощности. В этих помещениях следует устанавливать систему с мощностью 180 ватт на квадратный метр. Также обязательно нужно утеплить и, в некоторых случаях, герметизировать помещение. Но не стоит беспокоиться о том, что потребление энергии будет очень высоким. На самом деле, в таких помещениях достаточно кратковременного включения отопления.
В гостиной или кухне потребуется максимум 120 Вт/м² мощности. В детской комнате, напротив, достаточно немного больше – 140 Вт.
Резюме
Вы всегда можете сэкономить на счетах за электроэнергию. И без ущерба для комфорта. Для этого необходимо спланировать и рассчитать размер напольного отопления для вашего дома. Если вы правильно подберете все элементы управления, комфорт проживания нисколько не пострадает.
Экономичные режимы работы и соответствующие программы не только выгодны для семейного бюджета, но и гарантируют долговечность системы. А если возникают трудности в проведении расчетов, то Интернет кишит различными калькуляторами. Однако лучше обратиться к специалистам. Так можно избежать различных ошибок.
