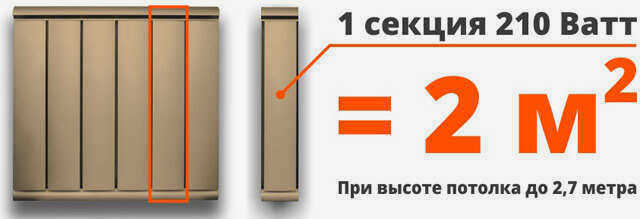

Сколько секций батарей нужно на квадратный метр

Ориентировочные значения для различных радиаторов с межосевым расстоянием 50 см:

Расчет радиаторов на квадратный метр

Одним из важнейших моментов в создании комфортных условий проживания в доме или квартире является надежная, правильно подобранная и грамотно установленная, хорошо сбалансированная система отопления. Поэтому создание такой системы является одной из основных задач при организации строительства собственного дома или ремонта квартиры в многоэтажном доме.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности по-прежнему остается проверенная схема: трубные контуры с циркулирующим теплоносителем и теплообменные устройства – радиаторы, установленные в комнатах. Казалось бы, все просто, радиаторы располагаются под окнами и обеспечивают необходимое тепло….. Однако важно знать, что теплоотдача радиаторов также должна соответствовать площади помещения и ряду других специфических критериев. Тепловой расчет на основе требований СНиП – довольно сложная процедура, которую должны выполнять профессионалы. Но ее можно выполнить и самостоятельно, разумеется, с допустимыми упрощениями. В данной публикации будет описано, как рассчитать площадь поверхности радиаторов с учетом площади поверхности отапливаемого помещения, принимая во внимание различные нюансы.

Расчет смесителей отопления по площади поверхности

Но для начала следует хотя бы ознакомиться с существующими у вас радиаторами – от их параметров во многом будут зависеть результаты ваших текущих расчетов.

Краткий обзор существующих типов радиаторов

Современный ассортимент радиаторов, представленных на рынке, включает в себя следующие типы:

• Стальные радиаторы пластинчатой или трубчатой конструкции.
• Чугунные радиаторы.
• Алюминиевые радиаторы в различных исполнениях.
• Биметаллические радиаторы.

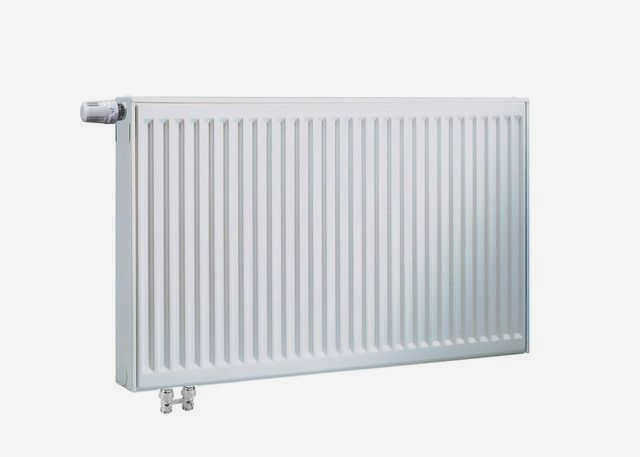

Стальные радиаторы

Этот тип радиаторов не очень популярен, хотя некоторые модели имеют очень элегантный внешний вид. Проблема в том, что недостатки таких теплообменных приборов значительно перевешивают их достоинства – низкую цену, относительно небольшой вес и простоту установки.

Стальные радиаторы имеют множество недостатков

Тонкие стальные стенки таких радиаторов не поглощают тепло в достаточной степени – они быстро нагреваются, но так же быстро остывают. Также могут возникнуть проблемы с гидравлическими заслонками – сварные соединения листового металла иногда протекают. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких радиаторов невелик – обычно производители дают на них довольно небольшую пожизненную гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельные конструкции, и изменить теплоотдачу путем изменения количества секций не представляется возможным. Они имеют номинальную теплоотдачу, которую необходимо сразу выбирать исходя из площади и характеристик помещения, в котором они будут установлены. Исключение составляют некоторые трубчатые радиаторы с возможностью изменения количества секций, но это обычно делается на заказ, в момент производства, а не на заводе.

Чугунные радиаторы

Этот тип крана знаком каждому с раннего детства, так как раньше сильфонные радиаторы этого типа устанавливались буквально повсеместно.

Способы расчета секций

Существует несколько способов расчета количества приобретаемых секций.

По площади

Существуют нормы, регламентирующие минимальную производительность смесителя на 1 м2 площади. Если рассматривать среднюю климатическую зону, то этот показатель составляет 100 Вт.

Предположим, вы хотите рассчитать секции для небольшой комнаты размером 3х5 метров. При этом будет использоваться следующая формула

К = 3*5*100/185. Где 185 – теплоотдача 1 секции. Получается 8.1. Это означает, что вам необходимо приобрести агрегат на 8 секций.

Расчет по площади имеет ряд недостатков:

• результаты надежны только при высоте потолка до 3 метров;
• он не учитывает условия в помещении, такие как количество комнат, теплопотери и т.д;
• результаты больше подходят для средней площади в России.

Поэтому в большинстве случаев расчеты будут неточными.

По объему

Здесь снова учитывается размер помещения, но на этот раз с 3 измерениями. Это объем. Он рассчитывается исходя из тепловой мощности системы на 1м3.

Попробуем провести операцию с аналогичным биметаллическим радиатором мощностью 185 Вт и с учетом высоты потолка 2,8 м. Мы примем 41 Вт вместо 100 Вт, поскольку речь идет не о м2, а о м3.

• объем помещения = 3*5*2,8 = 42м3;
• мощность батареи = 42*41 = 1722 Вт;
• количество секций = 1722/185 = 9,3.

Как видим, нам потребуется 9, а не 8 секций обогревателя. Это означает, что требуется большая мощность, чем рассчитанная предыдущим методом.

Какие параметры необходимо учитывать

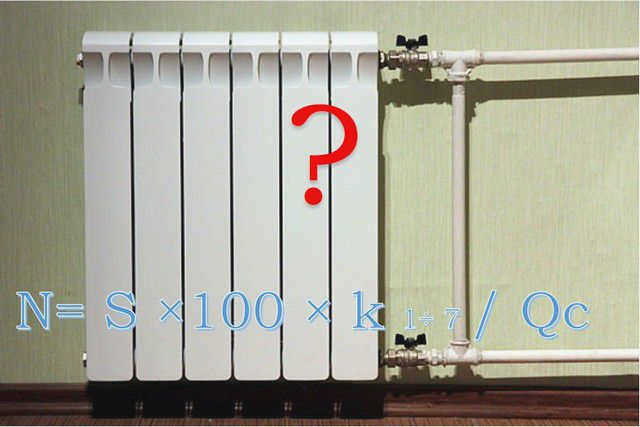

При выборе оптимального количества секций необходимо учитывать множество факторов, таких как состояние окон, количество наружных стен и степень их изоляции, тепловой режим в вышерасположенном помещении, климат в регионе и т.д. Существуют также определенные поправочные коэффициенты (K + nr):

1. учитывает конструкцию стеклопакета. Например, для деревянных окон с двойным остеклением коэффициент K равен 1,27. Если конструкция окна имеет 2 стекла, используется коэффициент 1,0. Для тройного остекления он равен 0,85;
2. учитывает теплоизоляцию. Если теплоизоляция плохая, следует учитывать поправочный коэффициент 1,27. Если теплоизоляция хорошая, этот коэффициент равен 0,85;
3. показывает отношение площади к площади окна и пола. Если в числителе выражен % остекления, то в знаменателе – коэффициент теплопотребления: 50/0,8, 40/0,9 и остальные;
4. учитывает среднюю температуру самой холодной недели. Если минус 35, то коэффициент равен 1,5, если -25, то 1,3, если -20, то 1,1;
5. учитывает количество наружных стен в два кирпича. Если она одна, принимаем 1,1. Каждая дополнительная стена увеличивает коэффициент на 0,1;
6. учитывает влияние температуры в помещении выше. Для неотапливаемого чердака возьмите 1, а для отапливаемого – 0,9. Если жилище выше, то коэффициент будет 0,8;
7. относится к высоте помещения. Для потолков высотой 2,5 м коэффициент равен 1,0. Если высота 3 м, то коэффициент равен 1,05. Тогда коэффициент увеличится на 0,05.

Какая информация необходима

Прежде чем приступить к расчету мощности радиатора, необходимо собрать "историю болезни".

Это вся информация, относящаяся к конкретному помещению, в котором будет установлен радиатор.

1. Климат данной местности и температуры в отопительный сезон. Выбор радиаторов, расчет их количества и мощности будет сильно отличаться в центральных и северных районах нашей страны.
2. Расположение помещения и, в частности, окон (север, юг, восток, запад).
3. Назначение помещения: гостиная, детская, кухня, подсобное помещение, мансарда.
4. Материал и толщина стен.
5. Количество окон, дверей, конфигурация (обычные или французские окна), наличие и тип балкона (лоджия, мансарда).
6. Вентиляция – естественная и принудительная.

Затем определитесь с материалом будущих радиаторов. Обычно это делается на стадии проектирования, но если у вас квартира с уже установленными радиаторами, и вы хотите их заменить, это решается на ранних стадиях ремонта. Количество секций радиатора на комнату зависит от типа радиатора:

• Стальные радиаторы – 100-150 Вт на секцию.
• Чугунные – 160 Вт
• Биметаллические – 170-180 Вт
• Алюминиевые радиаторы самые мощные – 180-200 Вт.

И еще один параметр. Приведенные выше значения мощности для радиаторов из различных материалов являются идеальными. Их приводит производитель в сопроводительной документации, но они несколько оторваны от реальности. На мощность секции радиатора влияет температура теплоносителя. Если ее знать, то расчеты будут более точными. Так называемый параметр DT учитывает температуру теплоносителя на входе и выходе. Максимальная мощность радиаторной секции достигается при параметре 90/70. Однако такая температура редко встречается в российских системах отопления. Стандартное значение составляет 67-75/53-55 °C.

Расчет по площади

Это такой же простой расчет, как и выше, но с поправками. Подходит для помещений с нормальной высотой потолка не более 3 метров.

100 ВТ*S/N,

где S – площадь помещения (м²), а N – мощность секции радиатора.

100*15/150=10

Для обогрева жилой комнаты площадью 15 м требуется 10 секций радиатора.

Чтобы получить более реалистичную и точную цифру, добавьте:

• +20% для балкона в комнате или эркера;
• +30% для двух окон, двух внешних стен и угла квартиры;
• +10-15% для экранов радиаторов, которые полностью их заслоняют;
• +15% всегда добавляется для аномально холодной погоды.

Формула расчета дополнительно уточняется климатическим коэффициентом. Это актуально для северных и южных регионов, где температура существенно отличается от среднероссийской. Коэффициент для севера составляет 1,6. Для южной части – 0,9.

Расчет секций батарей по объему

Официальные нормы для обогрева помещения площадью 1 м 3 также можно найти в СНиП:

• Кирпичные дома требуют 34 Вт тепловой энергии;
• Панельные дома требуют 41 Вт тепловой энергии для качественного отопления.

Расчет количества секций радиатора на объем помещения будет выглядеть практически так же, как и в предыдущем примере. Однако необходимо учесть общий объем помещения и соответствующие числовые значения.

Сначала умножьте объем помещения на норму энергопотребления для данного типа здания. Это значение делится на мощность выбранного радиатора (чугунного, алюминиевого или биметаллического). Результат – необходимое количество секций.

Определите количество секций по объему на примере

Совет: Воспользуйтесь нашими строительными калькуляторами онлайн, и вы сможете быстро и точно рассчитать строительные материалы или конструкции.

Расчет будет вестись для комнаты в кирпичном доме площадью 16 м2 и высотой потолков 3 м. Мощность радиатора составит 0,14 кВт.

Сначала рассчитаем кубатуру: 16×3=48 м 3 .

Рассчитываем энергопотребление полученного объема, исходя из стандарта для кирпичных зданий в 34 Вт: 48×34=1,632 кВт.

Количество секций следующее: 1632:140=11,66. После округления получаем 12 секций.

Влияние материала радиатора на результат

В настоящее время наиболее популярными являются следующие разновидности радиаторов

• чугунный. Наиболее распространенным чугунным радиатором является МС-140 с теплоотдачей 180 Вт. Это значение актуально только при использовании теплоносителя с максимальной температурой. На практике такое случается редко, поэтому реальная мощность прибора составляет 60-120 Вт. Вот цифры, которые мы рекомендуем для расчета ватт на квадратный метр отопления.
• Сталь. Имеют почти такую же площадь поверхности, как и чугунные приборы. То же самое касается и параметров, точные значения которых указаны в сопроводительной документации. Вес стальных изделий меньше, что облегчает их транспортировку и установку.
• Алюминий. Дать общий ответ, сколько греет одна секция алюминиевого радиатора, проблематично, так как в продаже такие изделия представлены во многих модификациях. Поэтому при расчете количества секций алюминиевого радиатора следует ориентироваться на паспорт модели. Принято считать, что среднее значение, на которое нагревается одна секция алюминиевого радиатора, составляет 100 Вт/м 2 . Если заявленная мощность прибора меньше, то, скорее всего, это подделка. Следует также отметить, что алюминий имеет более высокую теплоотдачу, чем чугун или сталь. Это также следует учитывать перед расчетом количества секций алюминиевого радиатора. Читайте также: "Расчет мощности батарей отопления – как рассчитать самостоятельно".
• Биметаллические. Эти изделия, сочетающие в себе высокую теплоэффективность алюминия и прочностные свойства стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, сколько квадратов составляет одна секция алюминиевого радиатора). Благодаря хорошей теплоотдаче, при монтаже можно уменьшить количество секций. Правильный расчет биметаллических радиаторов позволяет сэкономить деньги, несмотря на то, что биметаллические радиаторы считаются самыми дорогими.

Как рассчитать количество секций радиатора на квадратный метр?

Для расчета количества секций радиатора на 1 м2 площади жилья обычно используется один из следующих методов:

• Чтобы узнать, сколько секций радиатора необходимо на квадратный метр, нужно произвести некоторые расчеты. Согласно строительным нормам, на квадратный метр хорошо изолированного дома должно приходиться 100 ватт мощности радиатора. Это является основой для расчета. Например, для комнаты площадью 15 м 2 требуется 1500 Вт тепловой мощности радиатора. Для чугунных радиаторов за основу берется значение 100 Вт: как уже упоминалось, максимальное значение в 180 Вт практически нереально достичь на практике. В результате оптимальное количество ребер составляет 15.
• Для нестандартных высот лучше рассчитывать объем помещения. В качестве примера можно взять известную комнату площадью 15 м2 и высотой 3 м: ее объем составляет 45 м3 . На один квадратный метр необходимо 30-40 ватт, в зависимости от помещения. В доме с панелями этот показатель равен 40: дальнейшие простые расчеты показывают, что для эффективного обогрева помещения требуется 1 800 ватт тепловой мощности.
• Помещения со сложной конфигурацией рассчитываются по формулам с большим количеством коэффициентов. Чтобы избежать этой громоздкой процедуры, рекомендуется воспользоваться онлайн-калькулятором. Введя необходимые данные в специальные поля, можно в считанные секунды получить желаемый результат. Помимо удобства, этот метод позволит избежать ошибок в расчетах, которые практически неизбежны при самостоятельном выполнении.

После того как выбран наиболее удобный способ расчета и получено нужное значение, необходимо также учесть все остальные факторы, упомянутые выше. Если они присутствуют, то итоговую цифру необходимо увеличить на указанный процент теплопотерь. В конечном итоге они будут полностью компенсированы за счет повышения эффективности системы отопления.
