Сколько трубы надо на 1м2 теплого пола

Площадь, которую необходимо уложить, составляет 25 – 7 = 18 м².

Как рассчитать количество труб на квадратный метр пола с подогревом?

Теплый пол больше не является роскошью – это нормальный способ поддержания уюта и комфорта в жилом помещении. Пол с подогревом не только эффективно обогревает помещение, но и предотвращает негативные последствия для здоровья жильцов. Для того чтобы установить теплый пол в квартире или доме, необходимо произвести специальные расчеты. От качества расчетов зависит эффективность установки.

Теплый пол – это современная система отопления, которая может использоваться в качестве основного или дополнительного источника тепла. Она может быть установлена вместе с радиаторами или отдельно.

Для расчета напольного отопления необходима такая информация, как тип помещения и площадь пола. Для определения этой информации можно использовать план помещения, который содержит всю необходимую информацию. Также можно самостоятельно измерить помещение.

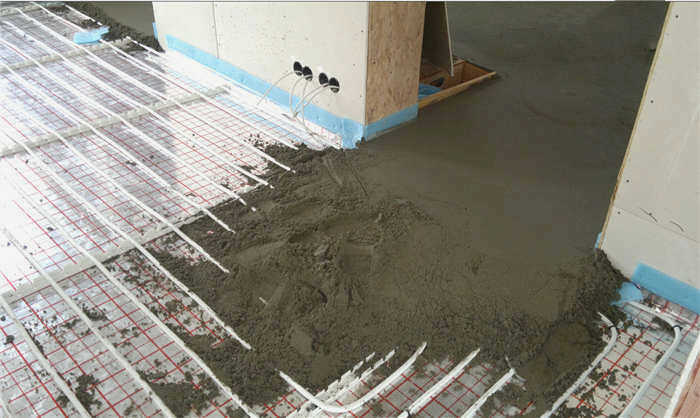

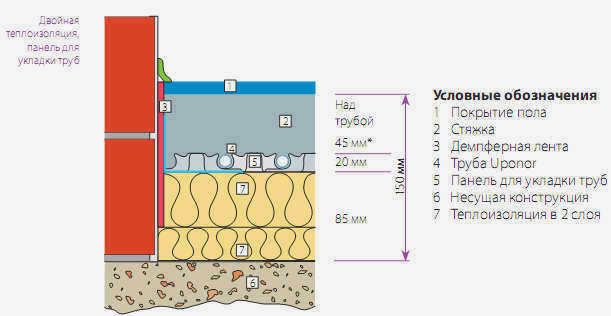

Существует два способа укладки напольного отопления в помещении. Первый способ называется подложкой и изготавливается из различных материалов (полистирола или дерева). Его преимущество в том, что он прост и быстр в установке. Второй вариант называется бетонным. Для его установки потребуется не только проложить трубы отопления по полу, но и установить изоляцию и залить бетонную стяжку. О втором варианте установки напольного отопления и пойдет речь в этом материале.

Бывают и такие случаи, когда теплый пол устанавливается без расчетов, что означает неэффективность конструкции.

С чего начинаются расчеты?

Проектирование полов с подогревом должно проводиться с особой тщательностью. Если в процессе эксплуатации возникнут какие-либо ошибки, их можно исправить только путем демонтажа стяжки пола. В зависимости от типа помещения рекомендуется следующая температура:

• Для жилой зоны, в которую входят спальни, прихожая и кухня, температура составляет 29 градусов.
• Зоны возле внешних стен – 35 градусов.
• Ванная комната – 33 градуса.
• Для паркетного пола рекомендуется не превышать температуру 27 градусов.

Для систем отопления рекомендуется использовать трубы трех диаметров: 16 мм, 18 мм и 20 мм. Если установлены короткие трубы, то без эффективного циркуляционного насоса не обойтись.

Определение температуры теплоносителя для напольного отопления

В соответствии с нормами проектирования, расчет подогрева пола (на поверхности вспомогательной системы отопления) должен основываться на следующих значениях:

• 290C-310C – жилые помещения (постоянное проживание);
• до 350C – нежилые помещения (коридоры);
• 320C-340C – санитарные помещения (туалеты, ванные комнаты).

Если температура поверхности пола поддерживается в этих пределах, то в помещениях дома достигаются оптимальные и комфортные условия проживания. Возможно смещение пределов вниз на 2-30C. Если сдвиг больше, то нет смысла устанавливать систему подогрева пола под комнатами.

Теперь ответим на вопрос, как рассчитать теплый пол без использования онлайн-калькулятора. После проверки целевого назначения помещения и принятия решения об оптимальной температуре поверхности, необходимой для системы, необходимо оценить качество и физико-технические свойства будущего напольного покрытия. Точнее, его устойчивость к воздействию температур. Плитка, например, их не боится, тогда как паркет может быстро потерять свои свойства. Именно эти характеристики не учитывают калькуляторы теплых полов на сайтах.

По расчетам экспертов, температура охлаждающей жидкости должна составлять от 43 до 550C. Чем сложнее пол, тем ниже градус, но не ниже 370C.

Как контролировать и регулировать температуру теплоносителя?

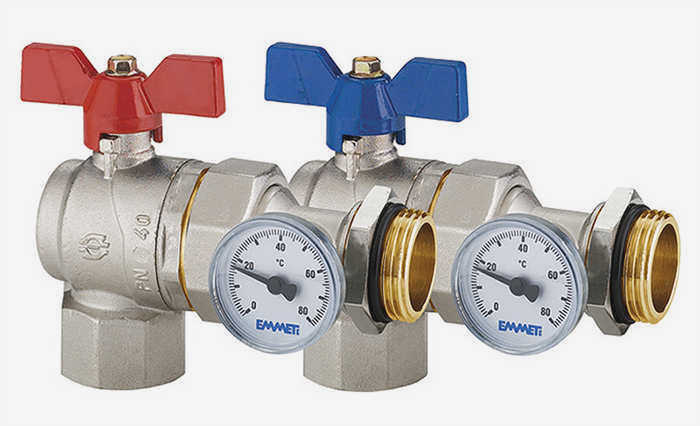

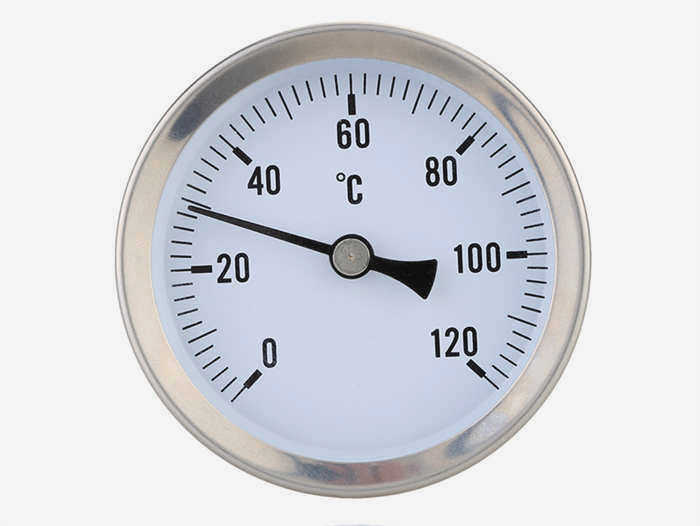

Чтобы избежать потерь тепла, рекомендуется установить два термометра:

• На стороне подачи;
• На стороне возврата (обратки).

Как производится расчет труб для напольного отопления?

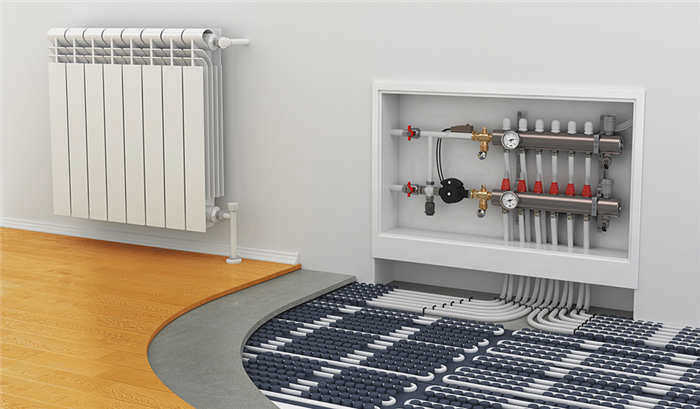

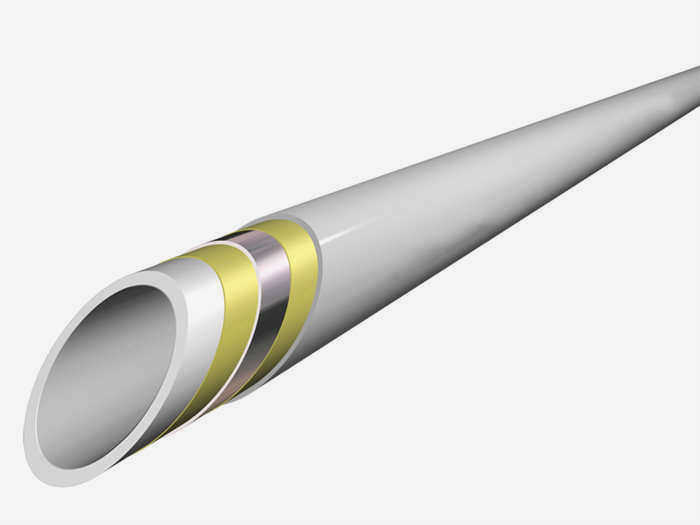

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве материалов используются гофрированные, медные (очень дорогие) или металлопластиковые трубы. Тип труб необходимо учитывать в калькуляторе напольного отопления, поскольку используемый материал влияет не только на стоимость установки системы, но и на ее тепловые характеристики. Однако для расчета расхода труб напольного отопления на квадратный метр одного лишь типа расходного материала недостаточно.

Вам необходимо знать:

• Площадь, на которой будет установлена система.

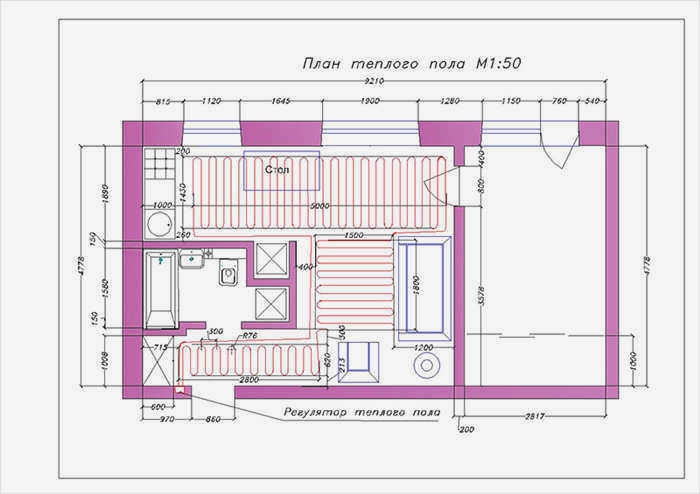

Это называется полезной площадью. Она рассчитывается очень просто. Вычтите площадь, которую будет занимать стационарная мебель – кухня, диван или кровать с корзинами для хранения, шкафы и т.д. Чтобы легче было рассчитать трубы для теплого пола без калькулятора, специалисты предлагают сделать графический чертеж. План комнаты, где будет производиться монтаж, или всей квартиры, с обозначением полезных зон. Теперь легко рассчитать площадь водяного теплого пола – сложите все полезные площади.

• Тип трубопровода.

Существует несколько вариантов – серпантин, шнек, двойной серпантин и угловой шнек. Формы труб можно комбинировать.

Змеевидные трубы обычно выбирают для дополнительного обогрева небольших помещений. Стоит также поинтересоваться, как рассчитать длину трубы теплого пола с учетом "шланговой" установки и частных домовладельцев с качественной внешней изоляцией. В помещениях с низкими теплопотерями этот способ укладки трубы будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде, при этом труба протягивается вдоль стен. Поэтому в больших помещениях (длина трубы более 65 м) температура поверхности может значительно колебаться – более 90С. Этот недостаток в некоторой степени устраняется "двойным серпантином". Поэтому воспользуйтесь онлайн-калькулятором напольного отопления, который учитывает площадь пола и тип трубопровода.

Что нужно учитывать при расчете

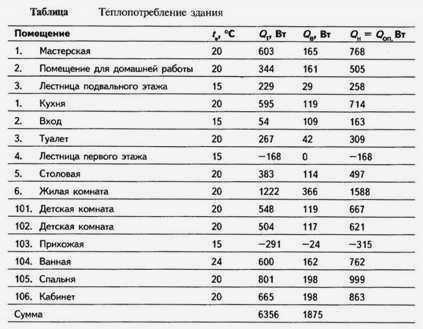

Первый и самый важный фактор – это размер помещения и его температурные характеристики. Без реалистичной оценки теплопотерь невозможно произвести точный расчет. Поэтому необходимо учитывать следующие факторы:

• материал, из которого построены стены;
• количество и размер окон и тип остекления;
• температурный режим на улице
• наличие или отсутствие отопления на этаже ниже.

Кроме того, требуемая производительность системы будет зависеть от финишного покрытия пола. Ведь разные материалы (например, плитка и дерево) имеют разную теплопроводность, а температура поверхности пола должна поддерживаться на уровне около 30 градусов.

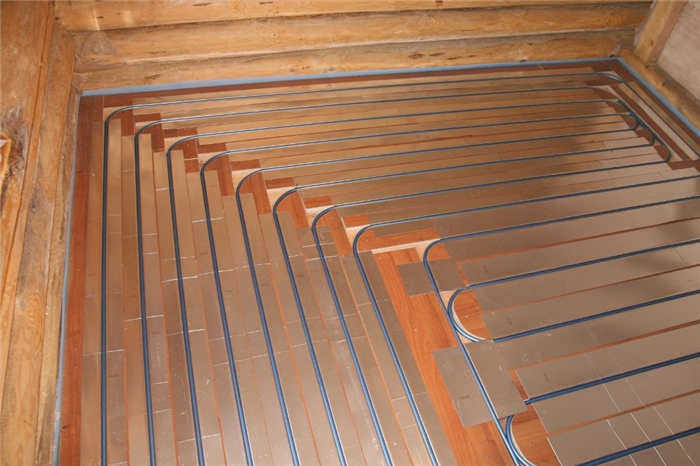

Подогрев пола в деревянном доме

Только приняв во внимание все эти факторы и сделав поправки на каждый из них, можно произвести расчет качества напольного отопления. Только специалисты могут произвести точные расчеты и составить подробный проект. Однако вы можете воспользоваться приведенным ниже онлайн-калькулятором напольного отопления, чтобы получить первоначальное представление о количестве материалов и объеме работ. Кроме того, полезно ознакомиться с общей логикой расчета и организации такой системы.

Количество символов: 1116
Источник: https://mr-build.ru/newsanteh/kalkulator-teplogo-pola.html

Каковы требования к помещению при установке системы?

При монтаже трубопроводной системы лучше всего устанавливать ее в начале строительства этажа. Этот способ на 30-40% экономичнее, чем радиаторный. Можно также установить систему водяного отопления в сборном помещении, но для экономии семейного бюджета необходимо учесть следующие требования:

1. Высота потолков должна позволять установку напольного отопления от 8 до 20 сантиметров.
2. Высота дверных проемов должна быть не менее 210 сантиметров.
3. При установке на цементно-песчаную стяжку пол должен быть более прочным.
4. Во избежание образования контуров продувки и высокого гидравлического сопротивления поверхность основания конструкции должна быть ровной и чистой. Допустимый уровень неровностей – не более 5 миллиметров.

А также в самом здании или в отдельных помещениях, где будет установлена система отопления, должна быть завершена штукатурка и установлены все окна.

Блок: 3/9 | Количество знаков: 1019
Источник: https://tepliepol.ru/teplyj-pol/vodianoy-teply-pol/raschet-truby-dlya-teplogo-pola

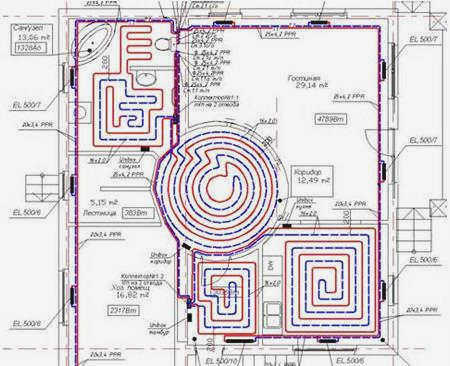

Схема прокладки труб

Три наиболее распространенные схемы укладки нагревательных элементов

Как уже упоминалось выше, расчет количества труб для напольного отопления с помощью калькулятора действителен только для схем укладки "шланг" и "перевернутый шланг". Помимо этих, существуют еще как минимум две схемы.

"Серпантин" – самая простая схема и хорошо подходит для небольших помещений прямоугольной формы. Чаще всего она используется при установке водяного пола, который будет выступать в качестве дополнительного радиатора в помещении.

Основной недостаток этой схемы заключается в том, что нагрев будет неравномерным. Это означает, что самая высокая температура нагрева будет в тех местах, где есть изгибы, идущие от коллектора. По мере удаления от них теплоноситель остывает, что отражается на снижении температуры.

Расчет труб с помощью формул

Чтобы определить количество труб, необходимых для напольного отопления, сначала рассчитайте следующее

• Площадь жилой комнаты или другого помещения, которое необходимо обогреть;
• комфортную температуру в помещении;
• Тип используемых труб, которые различаются по материалу, из которого они изготовлены;
• Способ прокладки труб;
• Расстояние между змеевиками в полу.

Расчет площади и температуры в помещении

Чтобы определить площадь, на которой должны располагаться трубы, используйте формулу

S=D*Hгде

• S – требуемый параметр;
• L – длина помещения;
• W – ширина помещения.

При расчете площади помните об этом:

• Параметр рассчитывается с учетом окончательной отделки помещения. В случае расчетов без учета отделки могут быть допущены ошибки, которые могут привести к неправильному дизайну и излишним материальным затратам;

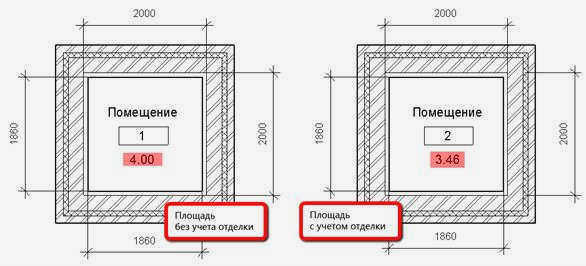

Пример определения размеров отопительного пространства

• Уменьшите рассчитанное значение на площадь, занимаемую громоздкой мебелью, так как трубы напольного отопления не должны прокладываться под тяжелой мебелью;
• Необходимо расстояние от стен не менее 20 см. Это расстояние необходимо для укладки демпфирующей ленты, предназначенной для смягчения расширения стяжки пола во время нагрева.

Длина трубы напольного отопления также рассчитывается исходя из средней температуры в помещении, которая считается наиболее комфортной для проживания.

Расчет с помощью компьютерной программы

Для расчета количества труб можно также использовать различные компьютерные программы, которые облегчают определение длины материалов. Примером может служить калькулятор длины труб для напольного отопления VALTEC (доступен бесплатно, см. ссылку).

Специальное программное обеспечение для облегчения расчетов

Для расчета необходимо

1. ввести данные, описывающие помещение, в котором будет установлен пол;
2. определение исходных данных для расчета. К исходным данным относятся:
3. регион, в котором расположено помещение, что определяет среднюю температуру воздуха и необходимую температуру пола;
4. влажность воздуха в помещении;
5. площадь помещения;
6. количество окон, входных дверей и стен, выходящих на улицу;
7. рассчитать теплопотери;
8. Определение расположения оборудования и прокладки труб. Проектирование производится в соответствии с заданными параметрами, т.е. программное обеспечение отражает введенную информацию в схематическом виде;

схема трубопровода пола, выполненная в соответствии с заданными параметрами

1. расчет количества материалов для пола. Программа автоматически рассчитывает размеры труб напольного отопления и другие параметры, которые необходимо учесть при установке дополнительного источника отопления;
2. Программа также может быть использована для расчета
3. параметры гидравлического сопротивления;
4. необходимую мощность отопительного котла и другого оборудования, необходимого для установки напольного отопления: расширительный бак, насос, подающий воду в систему, и т.д.
