Вентиль обеспечивает плотное соединение с горловиной, полную герметичность, четкую маркировку и современный дизайн. Резьбовые поверхности смазываются специальной смазкой для уменьшения трения во время работы. Резьбовая пробка с резиновым уплотнением предотвращает утечку газа при транспортировке или хранении. Устройство защищено от несанкционированного ремонта неквалифицированными лицами. Надежность запорного устройства способствует длительной и безопасной эксплуатации конструкции газового баллона.
Особенности выбора газового баллона
Наша компания занимается производством и поставкой газов и жидкостей. Нашим клиентам доступен широкий ассортимент продукции. Товары соответствуют стандартам ГОСТ. Клиенты часто обращаются к нам с подобными вопросами о баллонах и их содержимом, поэтому мы решили подготовить для вас эту краткую информацию, отвечающую на наиболее часто задаваемые вопросы.
Наша компания производит и поставляет газы и жидкости. Наши клиенты имеют доступ к широкому ассортименту продукции. Товары соответствуют стандартам ГОСТ. Клиенты часто задают нам похожие вопросы о баллонах и их содержимом, поэтому мы решили дать краткий обзор наиболее часто задаваемых вопросов.
Сколько газа находится в баллоне?
От того, сколько газа находится в баллоне, напрямую зависит уровень потребления. Количество газа зависит от давления внутри баллона и типа содержимого.
Для поставок нашей компании разбивка выглядит следующим образом:
- Пропан. 50-литровые баллоны вмещают 10 кубических метров / 42 литра жидкого газа / 21 кг жидкого газа
- Ацетилен. 40-литровый баллон вмещает 4,5 куб. м/мин при давлении 19 кгс/см2. м / 5,5 кг растворенного газа.
- Двуокись углерода. 40-литровый баллон вмещает 12 м3 / 24 кг.
Для таких газов, как гелий, кислород, аргон, азот и сварочные смеси, которые поставляются в 40-литровых баллонах под давлением 150 атмосфер, этот показатель составит 6 кубических метров на 1 кг гелия, а для других сжатых газов – 8-10 кг.
Конструкция стального газового баллона
Композитные баллоны объемом до 47 литров могут использоваться для транспортировки и хранения легких углеводородов, таких как пропан, пропан-бутан или бутан.
Однако более крупные 50-литровые емкости для сжиженных углеводородов изготавливаются из стали. Для хранения других сжиженных или сжатых газов используются только стальные резервуары различной емкости.
ГОСТ 15860 подробно описывает типы, характеристики и допустимые размеры баллонов для углеводородных газов. ГОСТ 949-73 определяет параметры газовых баллонов, пригодных для эксплуатации при внутреннем давлении до 19,6 МПа.
Толщина стенок диктуется ГОСТом, регламентирующим конструкцию баллонов. Полуфабрикаты для 50-литровых стальных резервуаров представляют собой бесшовные трубы из стали марок 45, 34CrMo4, 30CrMA и 30CrGSA.

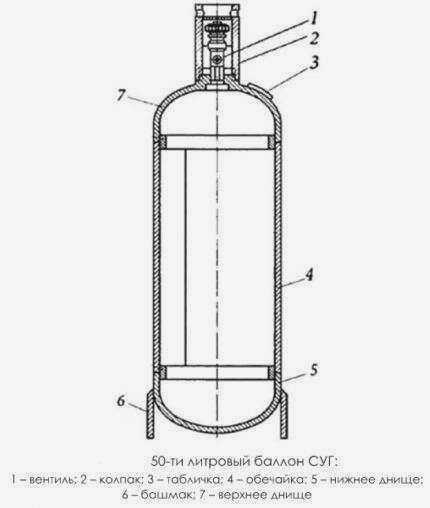

Оба ГОСТа предусматривают, что для безопасной транспортировки и хранения газов каждый резервуар должен иметь следующие конструктивные элементы:
- Несущее основание.
- Корпус, состоящий из оболочки, нижнего и верхнего этажей и футерованного кольца.
- Информационная табличка.
- Горловина.
- Клапан или вентиль.
Возможны варианты исполнения с фланцем, ручкой/рукояткой и колпачком.
Помимо основных стандартов конструкции газовых баллонов, существуют дополнительные правила, которые должны соблюдать производители.
К вспомогательной документации относятся правила техники безопасности: ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением". В них содержатся подробные требования к клапанам и другим вспомогательным механизмам.
Размеры и вес 50-литровых сосудов под давлением
Чтобы определить, сколько весит пустой 50-литровый газовый баллон, необходимо знать толщину стенок и размеры баллона.
Поскольку газовые баллоны могут быть изготовлены только по определенным стандартам, все необходимые характеристики уже включены. Согласно ГОСТ 15860, толщина металла для 50-литрового газового баллона для хранения легких углеводородов составляет 3 мм.
Стандартный диаметр 50-литрового баллона, в котором перевозится пропан или бутан, составляет 299 мм. Высота корпуса может составлять от 840 до 1015 мм.
Наиболее распространенные 50-литровые баллоны для углекислого газа имеют размеры 299×960 мм. Баллоны для транспортировки газов, хранящихся при более высоком давлении, имеют другие характеристики, что отражено в ГОСТ 949-73
В правилах для газовых баллонов указано, что толщина стали может составлять 2,5 мм. В этом случае производитель должен уменьшить диаметр баллона до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается с 876 мм.
Таким образом, диаметр стандартного 50-литрового баллона составляет 29,9 см, а высота – 93 см. Вес пустого, незаполненного баллона, включая стандартный предохранительный клапан, составляет 22 кг. Если баллон правильно заполнен необходимым количеством газа, его вес составит 43,2 кг.
Емкость газового баллона

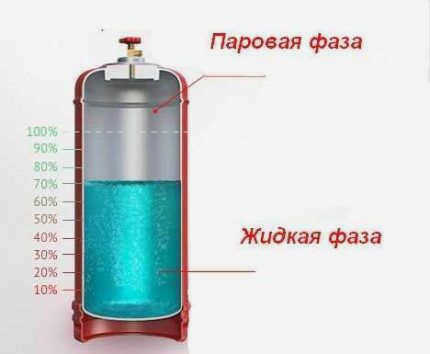

Согласно правилам, 50-литровый газовый баллон может быть заполнен 42,5 литрами сжиженного газа. Этот объем содержимого для 50-литрового газового баллона указан в правилах, где сказано, что в целях безопасности баллон не должен быть заполнен более чем на 85%.
Кроме того, содержимое баллона не должно быть израсходовано.
Правила безопасной эксплуатации пропановых баллонов
- Баллоны нельзя перегревать во время использования и хранения (например, оставлять надолго под прямыми солнечными лучами);
- Не рекомендуется выпускать пропан-бутановую смесь до полного опустошения баллона (при определенных условиях он может втягивать воздух, что опасно);
- при транспортировке всегда используйте защитные колпачки и крышки;
- При обнаружении вмятин или других дефектов изделие должно быть отправлено на внеплановую проверку;
- отдельные лица могут перевозить не более пяти баллонов в одном транспортном средстве (они должны быть разделены пломбами).
- Необходимо постоянно следить за состоянием баллонов, так как они не зря считаются легковоспламеняющимися и взрывоопасными предметами.
Каково давление газа в баллоне с пропаном?
Согласно ГОСТ 15860-84, рабочее давление в баллоне не должно превышать 1,6 МПа. При этом содержание пропана в углеводородной смеси должно быть не менее 60%. Это очень важно для безопасной эксплуатации газовых баллонов. Конечно, изделия рассчитаны на гораздо более высокие давления – более 5,0 МПа. Производство и периодические испытания проводятся при давлении 3,0 МПа.
Скорость наполнения
На заводах по розливу газа рабочие знакомы с правилами. Если давление слишком высокое, баллон может взорваться или лопнуть клапан. Поэтому вам нечего бояться, если вы покупаете газ у надежного поставщика.
| Максимально допустимое количество пропана, л | 3,5 | 8,4 | 18,9 | 35 |
Преимущества пропановых баллонов

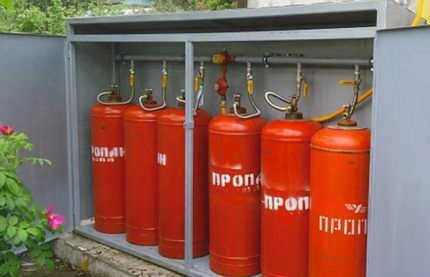

- Отличная альтернатива природному газу в местах, где нет доступа к газовым магистралям;
- легко транспортировать и хранить (подходящая форма);
- высокое качество, обязательное тестирование каждой произведенной единицы;
- переменная емкость (от 1 до 50 литров); – полное соответствие национальным стандартам
- полное соответствие национальным стандартам;
- абсолютная безопасность при условии соблюдения всех правил эксплуатации.
Вес полного баллона

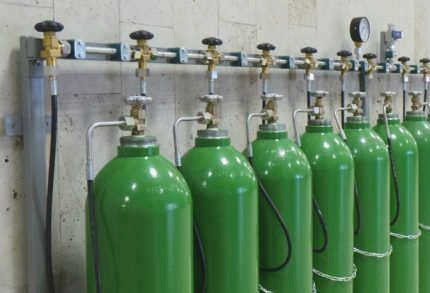

Чтобы рассчитать, сколько килограммов кислорода (или другого газа) находится в баллоне, можно воспользоваться газовыми калькуляторами или посмотреть в таблице ниже, сколько весит полный баллон. Вес кислородного баллона зависит от объема газа в баллоне и рабочего давления. Вес полного и пустого баллона обычно составляет от 8 до 12 килограммов. Давление в кислородном баллоне не должно превышать 14,7 МПа.

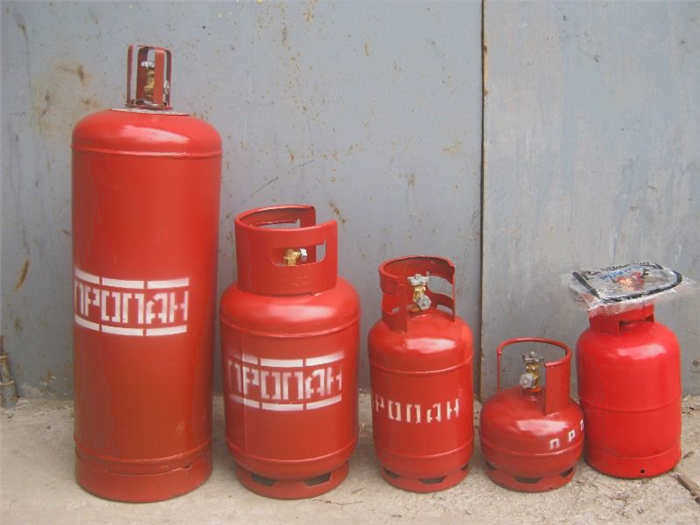

Для сравнения, вес пропанового баллона колеблется в пределах 2-21,2 кг. Если 5-литровый контейнер без груза весит 4 кг, 12-литровый – 5,5 кг, 27-литровый – 14,5 кг и 50-литровый – 22 кг, то пропановый баллон весит 6 кг, 11 кг, 25,9 кг и 43,2 кг соответственно. Давление в баллоне с пропаном не должно превышать 1,6 МПа.
Пустой 5-литровый баллон с аргоном весит 8,5 кг; 10-литровый баллон весит 13 кг; 20-литровый баллон весит 32,3 кг (длина 740 мм) и 42 кг (длина 770 мм). 40-литровые аргоновые баллоны из стали 45D весят 58,5 кг (длина 1370 мм) и 76,5 кг (длина 1430 мм), из стали 30 CGSA 51,5 кг при длине 1350 мм; 50-литровые баллоны из стали 45D 71,3 кг (длина 1685) и 93 кг (длина 1755), из стали 30 CGSA 62,5 кг при длине 1660 мм. Для достижения веса полного 40-литрового аргонового баллона эти значения необходимо увеличить на 7,5 кг. Вес полного аргонового баллона другого объема можно рассчитать, зная, что вес одного кубического метра аргона составляет 1,784 кг.

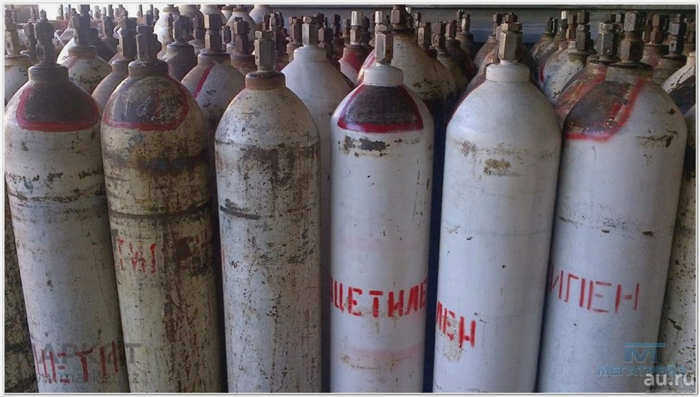

Вес ацетиленового баллона без газа можно проверить, взвесив его или воспользовавшись техническим паспортом. Ацетиленовый баллон объемом 5 литров весит 8,5 кг, 10-литровый баллон весит 13 кг, 20-литровый баллон весит 32,3 кг, 40-литровый баллон весит 58,5 кг, а 50-литровый баллон весит 77 кг. Давление в ацетиленовом баллоне составляет 1,5 МПа.
Сертификация газовых баллонов
Аттестация – это процедура, позволяющая определить, можно ли продолжать использовать газовые баллоны и при каких условиях их следует осматривать. После того, как баллон принят для проверки, вентили и переходники разбираются, затем баллоны промываются и дегазируются. Внутренние и внешние стенки проверяются на наличие вмятин, коррозии, трещин и других повреждений. Затем цилиндр очищают, обезжиривают горячей водой с моющим средством или растворителем, красят и проверяют вес цилиндра и его вместимость. Это делается для того, чтобы выявить истощение стенок и решить, как следует использовать баллон. Если вместимость увеличилась более чем на 1,5%, а вес уменьшился более чем на 5%, баллон можно использовать, но только при пониженном давлении. Если увеличение мощности и уменьшение веса составляет 30% и 20% соответственно, такие цилиндры больше не должны использоваться.
Следующий шаг – гидравлические испытания. Они проводятся при давлении, в несколько раз превышающем рабочее, и позволяют определить герметичность баллонов. Затем баллон сливается, на него устанавливаются адаптеры и вентили, а резьба опрессовывается. На последнем этапе переаттестованный баллон подвергается клеймению.
