Скрытая проводка в деревянном доме правила монтажа

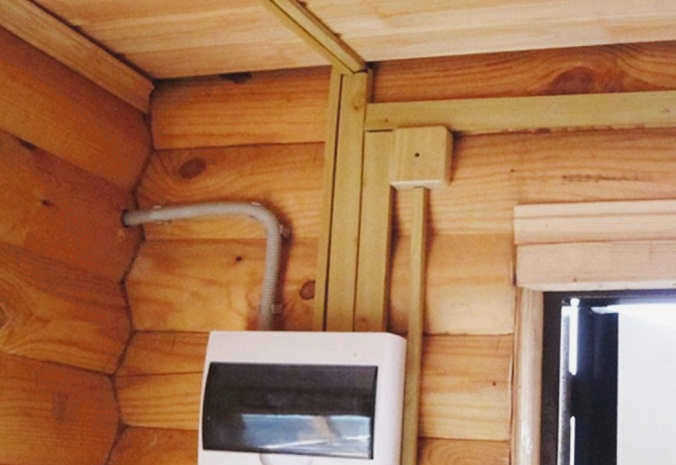

Некоторые люди считают недостатком приобретение кабинетного стиля, что не совсем верно. Разнообразие предлагаемых коробов позволяет найти вполне приемлемое решение для оформления помещения.

Содержание

Документы, регламентирующие монтаж электропроводки в деревянном доме

ПУЭ – Правила устройства электроустановок. В России действует 7-е издание этого документа, утвержденное приказом Минэнерго № 204 от 08.07.02. Правила содержат требования к электропроводке, способам прокладки, электрооборудованию, электроустановкам, освещению и заземлению электрических коммуникаций.
СП 76.13330.2016 – документ описывает требования к электроустановкам. Пошагово описана подготовка и выполнение электромонтажных работ.
ГОСТ 18690-2012, 22483-2012, 23216-78, 31565-2012, 31996-2012, IEC 61140-2012, P 50571.25-2001. Стандарты устанавливают требования ко всем элементам электроустановок – проводникам, линиям заземления, электроустановкам и полам с электроподогревом.

Внутренние питающие линии прокладываются как можно прямее и группируются. Важно равномерно распределить нагрузку.

Типичная электроустановка внутри деревянного дома должна состоять из следующего:

Блок предохранителей и электросчетчик, установленные у входа в дом. Эти компоненты должны быть размещены в металлической коробке, защищенной от атмосферных осадков.

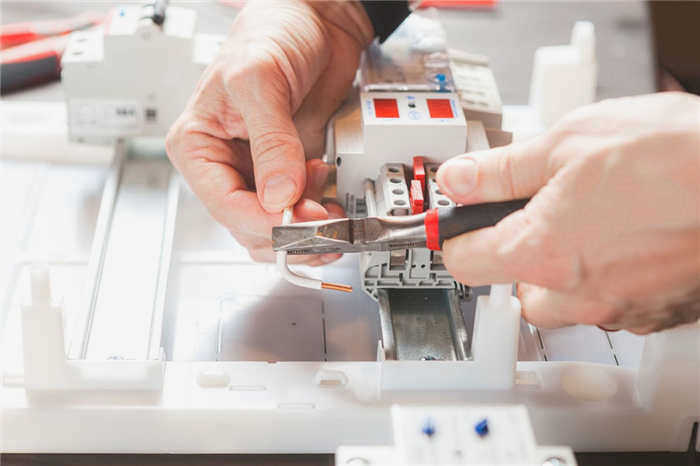

Главный (входной) и вспомогательный распределительный щит. Внутри него устанавливается защитная автоматика, отключающая подачу электроэнергии в случае скачков напряжения и короткого замыкания.
Проводники – в деревянных домах используются проводники с изоляцией из негорючих материалов, соответствующих стандартам ГОСТ 22483-2012.
Розетки и светильники с металлической пластиной, где силовой кабель отделен от слаботочного кабеля.
Распределительные коробки для разветвления электрических кабелей – от них линии ведут к розеткам, выключателям и другим потребителям электроэнергии. Коробка подключена к распределительному щиту, и в случае короткого замыкания расположенные в ней УЗО отключат линию.
Система выравнивания потенциалов (PBS) соединяет все проводящие части в доме, не имеющие собственного электрического потенциала, в единый контур с шиной заземления.
Контур заземления представляет собой модульную конструкцию из штырей, помещенных в землю снаружи дома, и соединенного с ними заземляющего стержня. Контур заземления защищает жильцов от поражения электрическим током в результате контакта с неисправным оборудованием.

Что запрещено при монтаже электропроводки в деревянном доме

Использовать пластиковые трубы и ПВХ каналы для прокладки кабелей. Эти материалы не являются огнестойкими, поэтому искра может привести к их прогоранию и возгоранию. Пластик легко горит, выделяя токсичные вещества.
Использование штепсельных розеток вместе с пластиковыми розетками. Полимер расплавится от искры, даже если используется огнестойкий герметик.
Прокладка большого количества кабелей внутри одной металлической трубы. Согласно ПУЭ, 40% пространства должно оставаться свободным.
Использование тонких алюминиевых кабелей. ГОСТ 30565, P505 71.5. 52 и SP 76133-30 допускают использование только медных или алюминиевых проводников с сечением более 16 мм². Для питания насосов, радиаторов и кондиционеров можно использовать алюминиевые провода сечением не менее 2,5 см².

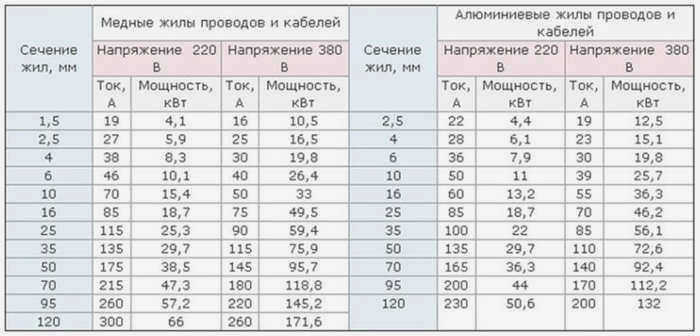

Правильная электропроводка в деревянном доме должна состоять из компонентов с правильным сечением. Таблица, в которой указаны размеры проводов в зависимости от напряжения, поможет вам сделать правильный выбор.

Привлекательность электропроводки

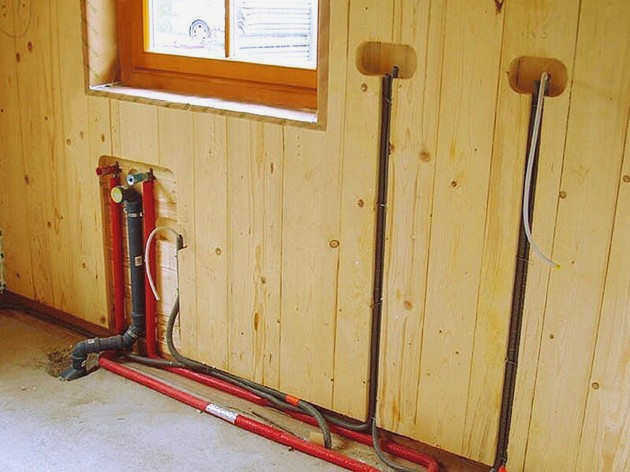

Скрытая проводка – ничего лишнего

Давайте выделим основные преимущества скрытого монтажа электропроводки:

Все стены и потолки выглядят великолепно, потому что нет никаких элементов проводки, которые отвлекали бы внимание от внешнего вида;

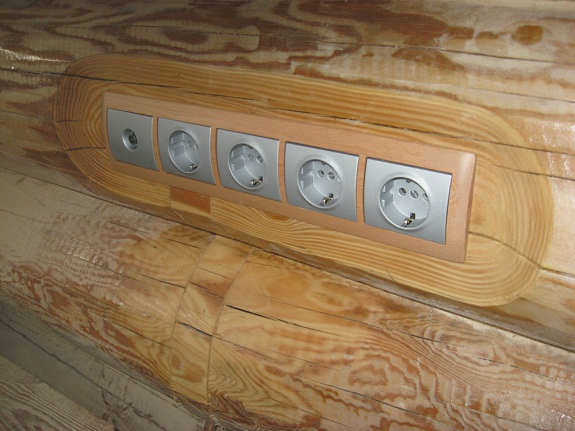

Выключатели и розетки, утопленные в стену, не создадут больших проблем при установке мебели и другой фурнитуры;
На стены будет гораздо легче наклеивать обои или другие покрытия;
Правильно выполненная проводка значительно повысит безопасность помещения от пожаров любого рода;
Легко заменить кабель в трубе;
Минимальный риск механического повреждения проводки;
Электропроводка не будет собирать пыль или образовывать слой паутины.

Особые риски электропроводки

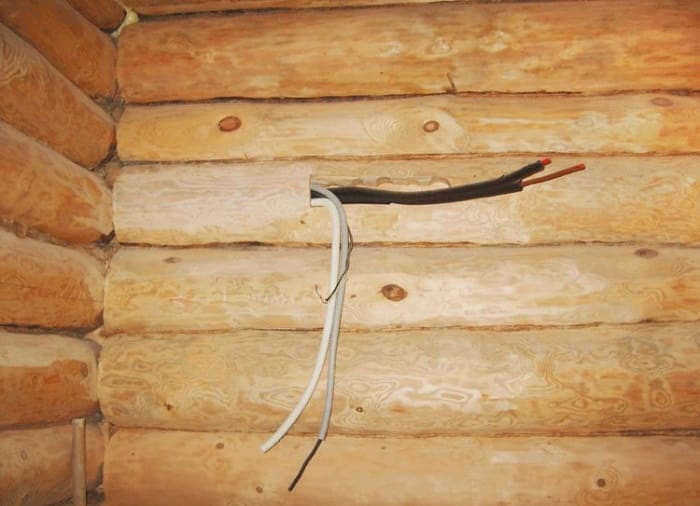

Одна из самых распространенных ошибок

Помимо целого списка преимуществ, существуют также недостатки и риски, связанные с такой проводкой:

Отсутствует возможность периодически контролировать состояние кабеля и заменять те участки, которые устарели и повреждены, а, как известно, даже самое незначительное повреждение в конечном итоге может привести к короткому замыканию;
После завершения монтажа проводки сложно проводить какие-либо дальнейшие работы, т.е. добавить новые точки в схему проводки будет довольно проблематично;
сам монтаж электропроводки не так прост, и его лучше проводить во время строительства дома, а не после его завершения;
Помимо всего прочего, необходимо создать фальш-конструкции, которые полностью скроют все существующие изоляционные трубы;
Материалы, необходимые для установки, довольно дорогие, а если вы нанимаете рабочих для установки, то это обойдется в кругленькую сумму;
При самостоятельном выполнении работ вам понадобится специальный инструмент, который, скорее всего, впоследствии вам вообще не понадобится.

Проводка в деревянном доме своими руками

При разработке схемы электропроводки в бревенчатом или брусовом доме приходится сталкиваться со многими ограничениями и трудностями. Чтобы сделать это правильно, необходимо следовать многим СНиПам и ПУЭ. Проводка в деревянном доме должна быть абсолютно безопасной как с точки зрения электро-, так и с точки зрения пожарной безопасности. Независимо от того, как обработана древесина, она все равно является легковоспламеняющимся материалом. Поэтому при прокладке электрических кабелей в деревянном доме важно уделять особое внимание соблюдению правил.

Основные требования к электропроводке в деревянном доме

Все отдельно стоящие деревянные дома имеют повышенный риск возгорания. Требования к монтажу электропроводки в них отличаются от требований к конструкциям из кирпича или бетона. Не зря проблемы с электропроводкой являются одной из основных причин пожаров в деревянных домах.

При проектировании электропроводки в деревянном доме эстетику интерьера лучше поставить на второе, если не на третье место. Приоритетом здесь должна быть безопасность, и еще раз безопасность. С одной стороны, необходимо минимизировать вероятность короткого замыкания и нагрева проводов, а с другой – создать негорючий барьер между деревом и возможными искрами.

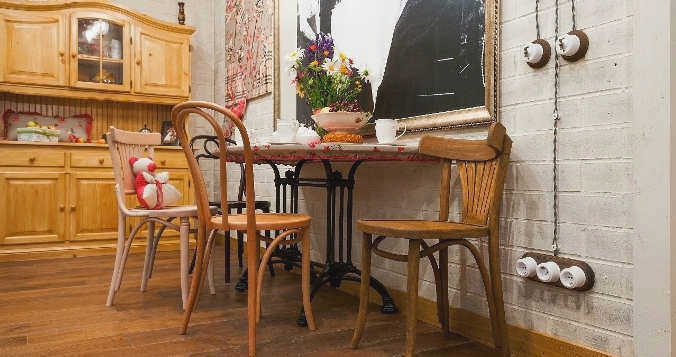

Если творчески подойти к дизайну, то можно интересно интегрировать внешнюю проводку в интерьер.

Существует ряд СНиПов и ГОСТов, которые регламентируют создание внутренней электрической сети в деревянном здании. Однако основным документом является Правила устройства электроустановок. За последнее время он серьезно ужесточился в части организации электропроводки в помещениях со стенами из дерева. Поэтому, если анализ нормативных документов выявляет противоречие между различными документами, следует руководствоваться именно ПУЭ.

Скрытая и открытая проводка в деревянном доме

Организация электропроводки в деревянных домах требует строгого соблюдения определенных правил и норм. К сожалению, отклонения от них случаются довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев происходят из-за неисправной электропроводки. Основная причина этого – вопиющее нарушение ПУЭ. Давайте рассмотрим, чем вызваны различные требования, а затем перейдем к советам и рекомендациям по монтажу закрытой и открытой электропроводки.

Прежде чем мы перейдем к анализу, важно понять, что короткое замыкание, приводящее к пожару, почти всегда вызвано повреждением изоляционного покрытия. Это может быть вызвано механическим повреждением проводов (А на рис. 1) или подключением к линии чрезмерной нагрузки (Б на рис. 1).

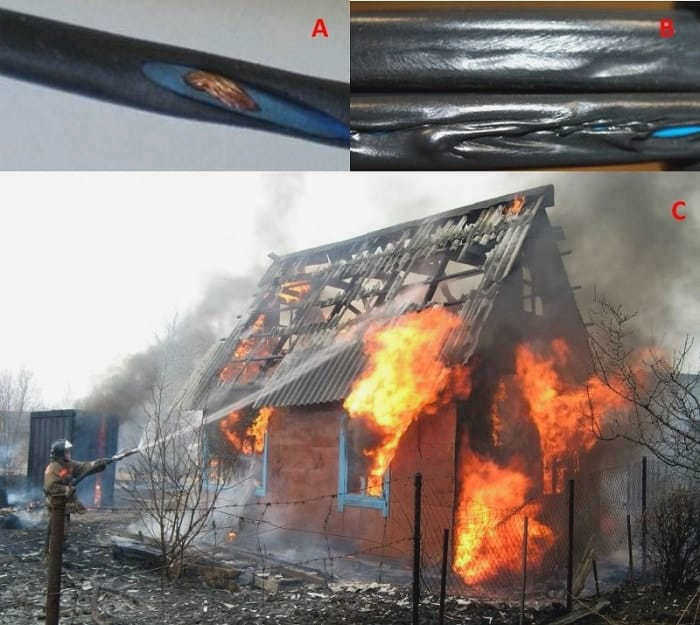

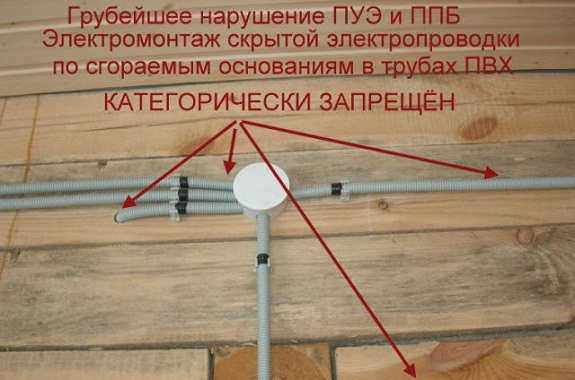

Теперь рассмотрим классическую ошибку многих мастеров, которые по незнанию или из бюджетных соображений прокладывают проводку скрытого типа в деревянных домах в гофрированных ПВХ-трубах, металлических трубах или пластиковых коробах. Такое поведение категорически запрещено!

Сейчас мы объясним причины, по которым такие установки недопустимы в деревянных домах. Вот три аргумента:

Нет гарантии, что целостность изоляции не будет нарушена при монтаже. Для этого необязательно допускать ошибки при монтаже, а просто производственный брак или неправильное хранение или транспортировка кабеля. Нельзя исключить и сам факт вероятности. Бывали случаи, когда измерительные приборы не могли обнаружить наличие микротрещин в изоляции.

Виды электропроводки в деревянных домах

Как и в других тканевых домах, проводка может быть смонтирована в открытой или закрытой системе. Если следовать всем правилам ПУЭ и требованиям Кодекса промышленной безопасности, то последний вариант потребует больше времени и средств, что толкает "доморощенных" специалистов на нарушения. На самом деле, сделать проводку пожаробезопасной вполне реально.

Начнем с того, что план электропроводки уже есть, сечение кабеля выбрано в соответствии с предполагаемой нагрузкой (как сделать необходимые расчеты указано на нашем сайте), и остается только соблюдение необходимых требований и норм.

Как выполняется скрытая прокладка кабелей?

Хотя скрытая проводка не рекомендуется в горючих конструкциях, прямого запрета нет. Для обеспечения необходимых мер безопасности достаточно соблюдать правила ПУЭ (пункты 2.1.63 – 2.1.68 и раздел 7.1). Кроме того, при прокладке скрытой кабельной проводки в легковоспламеняющейся подложке ППБ требует локализации мест короткого замыкания. Это означает, что кабелепровод, в котором проложен кабель, должен быть покрыт негорючим материалом, способным выдержать короткое замыкание без потери целостности.

Существует два способа выполнения этих требований:

Использовать металлические трубы.
Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Давайте поговорим о каждом из этих способов.

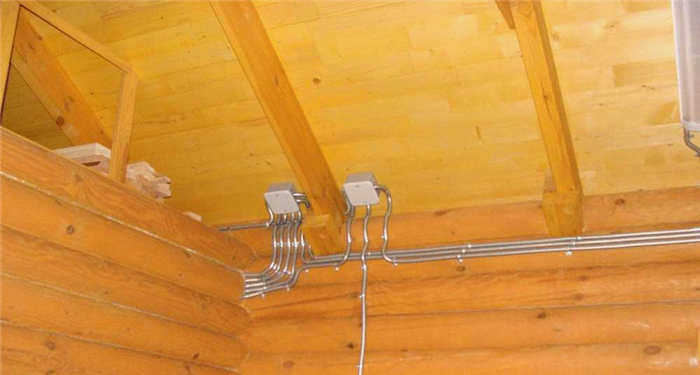

Скрытая прокладка кабеля в металлических трубах

Этот метод обеспечивает защиту стен деревянного здания от пожара в случае короткого замыкания. Однако для этого должны быть соблюдены следующие условия

Внутренняя и внешняя поверхности труб должны быть устойчивы к коррозии, например, оцинкованы или покрыты специальной краской;
при разрезании труб на краях образуется острый край; убедитесь, что изоляция кабеля защищена от механических повреждений; установите пластиковые колпачки (гильзы) в соответствующих местах.
Трубы должны быть подключены к системе заземления;
для прокладки кабеля должны быть вырезаны соответствующие каналы;
Стыки труб должны быть герметизированы;
Трубопровод должен иметь наклон для отвода конденсата.

Этапы электромонтажных работ при скрытом монтаже

Следует еще раз отметить, что прокладка скрытой электросети в доме из дерева должна происходить в специальных металлических кабельных каналах, распределительных и монтажных коробках. Технология такой скрытой прокладки кабелей делится на следующие этапы.

Подготовка трассы для кабельных каналов, распределительных и монтажных коробок. Дереворежущие инструменты используются для сверления или расточки желобов, мест для установки сетевых компонентов и проходов между комнатами. Для каркасных домов процесс начинается сразу с прокладки кабельных каналов в пустотах конструкции.
Кабельные короба (трубы или каналы) подготавливаются к монтажу. Они разрезаются на необходимые части в соответствии со схемой монтажа, очищаются от заусенцев и, при необходимости, нарезается резьба. Внутренние вводы и другие компоненты сети также подготавливаются: в распределительные коробки устанавливаются клеммные колодки, а все остальные компоненты очищаются.
Распределительные и монтажные коробки, переходные муфты, трубы или реечные каналы устанавливаются, соединяются и закрепляются в отверстиях или других конструктивных углублениях. Трубы крепятся хомутами, подобранными по размеру кабельных каналов, или специальными металлическими пластинами, вбитыми в дерево.
Самой важной частью установки является протаскивание кабелей и проводов в каналы и их подключение. После протяжки необходимо проверить целостность кабелей и изоляции с помощью тестера, только после этого можно подключать проводку к компонентам сети, ориентируясь на цвет изоляции кабелей.

После того как вся работа выполнена, необходимо проверить качество проводки. Простая проверка тестером или контрольной лампочкой – не лучшее решение. Лучше вызвать специалиста с соответствующим оборудованием, который имеет право выдать официальный сертификат о проверке проводки. Этот сертификат не только обеспечит вам спокойствие при пользовании электросетью, но и поможет избежать проблем с властями. Не экономьте на этой процедуре, поскольку стоимость оборудования, которое может выйти из строя из-за короткого замыкания, намного превосходит стоимость такой проверки! На заключительном этапе вся конструкция скрытой проводки закрывается декоративными или другими элементами.

Резюме

Теперь вы знаете, как выполнить базовый электромонтаж в любом строении из натурального дерева. Электрификация отдельно стоящего дома или дачи, построенного из натурального дерева, является достаточно сложным, дорогостоящим и очень трудоемким процессом. Если у вас есть опыт и профессиональные навыки для выполнения такой работы, то смело беритесь за монтаж электропроводки. В противном случае лучше пригласить специалиста со стороны, который выполнит всю работу в соответствии с нормами и стандартами, а вы сможете проконтролировать его действия, если внимательно прочитали статью!
