Слив воды в бане с деревянными полами

Пошаговое руководство о том, как залить наклонный пол в сауне, состоит из нескольких пунктов.

Содержание

Как залить наклонный пол в сауне?

Доктор наук, постоянный эксперт сервиса, реальный человек, а не абстрактный (в отличие от других ресурсов).

Строительство современных саун со сплошным деревянным или керамогранитным полом заставляет владельцев решать вопрос дренажа. На первый взгляд, это может показаться простым: достаточно уложить наклонный пол сауны. В случае с деревянным полом это вообще не проблема. Но залить цементно-песчаную стяжку с уклоном без опыта сложно: раствор всегда будет принимать, в силу притяжения земли, горизонтальное положение.

Как правильно залить бетонную стяжку в бане, рассказывает эксперт сайта StroyGuru.com.

Зачем нужен наклонный пол в бане?

Большое количество воды скапливается во время купания в сауне и мойке. В стяжках вода уходит через щели между плитами в подвал. В бетонных стяжках вода отводится через слив и дренажную систему. Влага может беспрепятственно попадать в дренаж только в том случае, если пол имеет уклон. Уклон пола сауны выполняет одновременно несколько функций:

Отводит воду от здания;
Предотвращает скопление воды в разных местах пола;
Ускоряет процесс высыхания конструктивных элементов в парной и моечном отделении;
Снижает риск образования плесени и грибка.

Оптимальный уклон

Эффективный дренаж возможен только при оптимальном уклоне пола сауны. Многолетний опыт показывает, что достаточно угла наклона в 1°, который, во-первых, позволяет воде быстро стекать, а во-вторых, минимизирует риск падения на мокрой поверхности. Для больших объемов воды допустим уклон поверхности до 2 o , но не более. Расчет высоты не производится – перепад высоты в 10 мм на погонный метр составляет ровно 1 o .

Виды наклонных полов

В бане стяжка может заливаться в одной, четырех или шести плоскостях.

Одна плоскость. Этот вариант наклонного пола начал набирать популярность в последнее время. Суть заключается в уклоне всей плоскости пола к одной из стен, где вместо трапа крепится желоб (обычно из оцинкованной стали) для сбора воды. Она может отводиться по искусственно созданному каналу в любое нужное место. Чаще всего используется в саунах.

Четыре плоскости. Если слив находится в середине помещения или вплотную к стене, необходимо обеспечить возможность стекания в него использованной воды. Для этого пол традиционно делят на четыре секции, каждая из которых имеет небольшой уклон в сторону слива. Места, где поверхности сходятся вместе, называются щелями. Они служат для направления воды к сливу в полу. Готовая конструкция выглядит как конверт (см. фото).

Требования к дренажу в сауне

Сауна – это специфическое сооружение с экстремальными условиями эксплуатации. Поэтому к дренажной системе предъявляются строгие требования:

она должна справляться со всеми типами стоков, включая использование верхнего ведра с холодной водой;
необходим клапан для предотвращения запаха. Сифон должен быть установлен таким образом, чтобы зимой он мог замерзнуть после процедуры купания;
все места слива, кроме сливного поддона, должны быть свободны от воды после процедуры мытья. В противном случае существует вероятность его замерзания. Что произойдет в таком случае, вероятно, не требует объяснений;
Трубы в земле должны быть проложены ниже точки промерзания грунта – пластик лопается на морозе, а прокладка чугунных труб обойдется в копеечку;
Вся конструкция должна быть изготовлена из прочных материалов и деталей – замена будет трудоемкой и дорогой;
Слив или напольный слив должен быть легкодоступным.

Факторы, влияющие на выбор дренажной системы

Перед проектированием системы слива ванны необходимо составить план. Его не обязательно составлять на бумаге в соответствии с нормами ГОСТа. Это можно сделать в голове. Самое главное – иметь четкое представление о том, что нужно сделать. Но любой проектировщик не возьмется за работу, если ему не дадут "техническое задание" (ТЗ), в котором прописаны основные моменты будущих объектов. В нашем случае нам также необходимо ТЗ, в котором будет указано, как собирать воду с пола, куда и как ее сливать, как утилизировать. Для этого потребуется список вопросов и ответов.

Размеры сауны. Если общая площадь парилки и моечной (душевой кабины) составляет до 12 м 2 , то можно, независимо от того, какая это баня – со сплошным или заливным полом, деревянная, каменная или каркасная, слить воду в землю в подвале. Но не спешите сразу на этом останавливаться. Есть и другие нюансы, которые необходимо учесть.
Тип почвы. Наличие линзы глины под плодородным слоем почвы заставит вас забыть о сливе внутри ванны. Слив придется делать в общую канализацию (септик) или выгребную яму.
Толщина слоя глины. Если толщина слоя глины не превышает 1 м, воду можно сливать и под полом. Однако для этого придется пройти через глину и погрузиться на 30-50 см в песок.
Уровень грунтовых вод. Высокий уровень грунтовых вод означает, что существует только один вариант дренажа – слив воды в резервуар и ее откачка ассенизаторской машиной.
Глубина промерзания грунта. При дренаже с помощью труб траншея для канализации должна быть вырыта на глубину ниже точки промерзания (между внешней стенкой трубы сверху и точкой промерзания должно быть не менее 5 см). В качестве альтернативы трубы можно утеплить базальтовыми плитами. В Сибири и на Крайнем Севере способ несколько иной: с помощью специального электрического нагревательного кабеля утепляется вся длина канализационной трубы. Он включается автоматически, когда температура в теле трубы опускается до критического уровня.
Наличие на участке септика или канализации. Наличие септика или канализации в непосредственной близости от бани позволяет подключиться к общей системе утилизации отходов жизнедеятельности человека. Однако этот вариант не всегда является наилучшим. В большинстве случаев проще, дешевле и надежнее иметь отдельное дренажное сооружение.
Наличие туалета в бане. Если на площадке для отдыха есть туалет – потребуется полная канализационная система или подключение к существующим сетям.

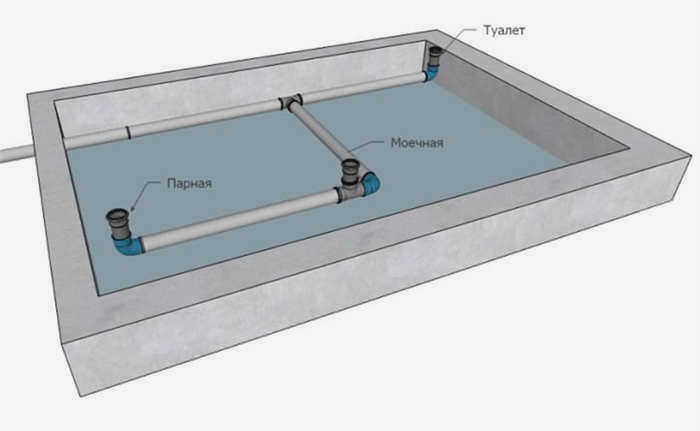

Схема

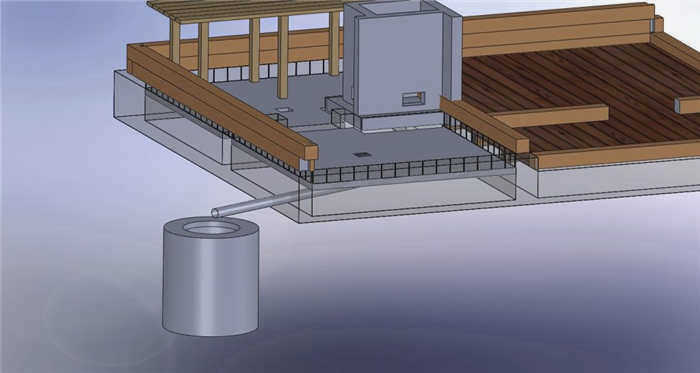

Схема системы несложна. В основном она состоит из наклонной трубы, соединяющей пол сауны с накопительным баком. Как правило, для этого используется пластиковая канализационная труба (ПВХ) диаметром 110 мм (для небольшой бани можно установить более тонкую трубу диаметром 50 мм).

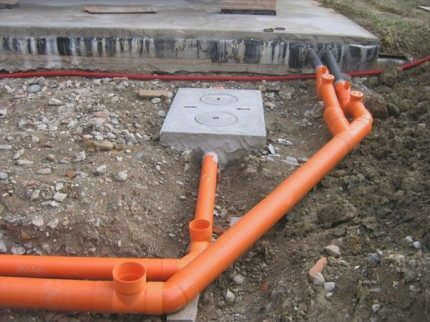

Следует приобрести трубу красного цвета – она предназначена для использования снаружи дома, в отличие от серых труб внутри помещения.

Выход трубы из помещения обычно соединяется с точкой дренажа, например, переходом или дренажным каналом. Затем выкапывается траншея, в которую помещается труба. Уклон не должен быть слишком крутым – около 2 см на 1 м длины. Это важный момент, поскольку при слишком крутом уклоне жир и слизь будут скапливаться на внутренних стенках трубы и рано или поздно приведут к полной закупорке участка.

Нижний конец трубы может быть соединен с точкой сброса различными способами:

к канализационной сети;
выход в герметичный резервуар;

выход в просадочную яму;
соединение с дренажной трубой, проложенной в поле фильтрации.

Дренаж непосредственно в грунт используется редко, поскольку не везде имеются подходящие грунтовые условия. В большинстве случаев таким способом можно отводить стоки только в паровой бане, где объем сточных вод относительно невелик.

Конструкция дренажной системы во многом зависит от типа пола сауны.

Существует три типа полов:

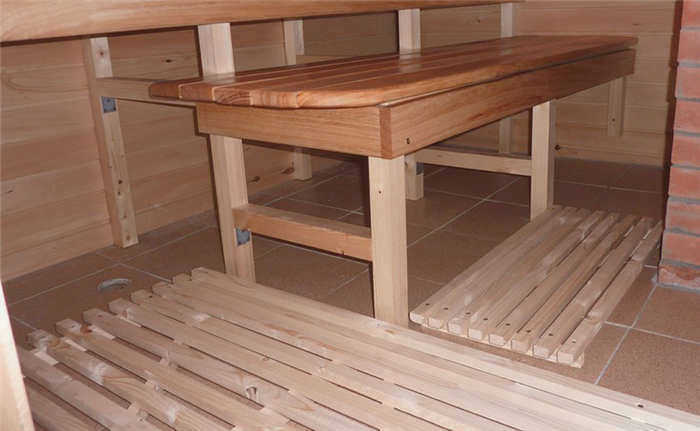

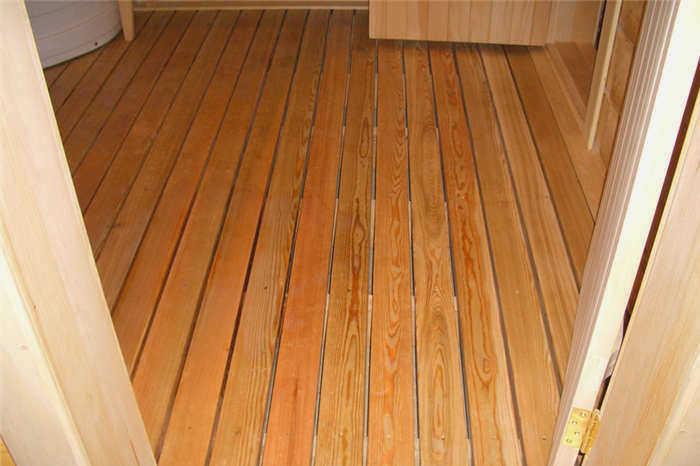

Деревянный пол

Вода попадает в щели между досками пола, где она задерживается рыхлой почвой и впитывается или стекает по склону к дренажу и по трубе к месту сброса;

Тип клапана

Одной из функций слива является отделение внутреннего объема сливных труб от атмосферы купальни. Эту функцию выполняют сифоны или механические клапаны, установленные перед соединительной трубой.

Механические типы клапанов используются в вертикальных сливах:

Плоская пружинная тарелкаКлапан закрывает путь воде, когда воды нет, или опускается под весом слива;
поворотная пластинакоторый при давлении воды выравнивается параллельно потоку, а при вытекании воды снова поворачивается поперек оси трубы;
поплавковый клапан. Когда вода появляется в трубе, она всплывает, открывая проход. Когда вода вытекает, поплавок падает под собственным весом и закрывает проход.

В горизонтальных сливах нет механических клапанов. Они используют сифон – U-образный изгиб на горизонтальном участке трубы. В нем всегда находится вода, полностью перекрывая участок трубы и предотвращая попадание канализационных газов в сауну.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный монтажник печей и строитель саун под ключ

Горизонтальный дренаж – один из самых стабильных и надежных видов запорной арматуры, хотя иногда желоба лопаются – растущее давление газов может преодолеть емкость водяных пробок и выдавить их наружу. Кроме того, вода может высохнуть, если баня долго не используется.

Разновидности

Существует множество типов сливов, которые условно можно сгруппировать по различным признакам.

В зависимости от типа слива:

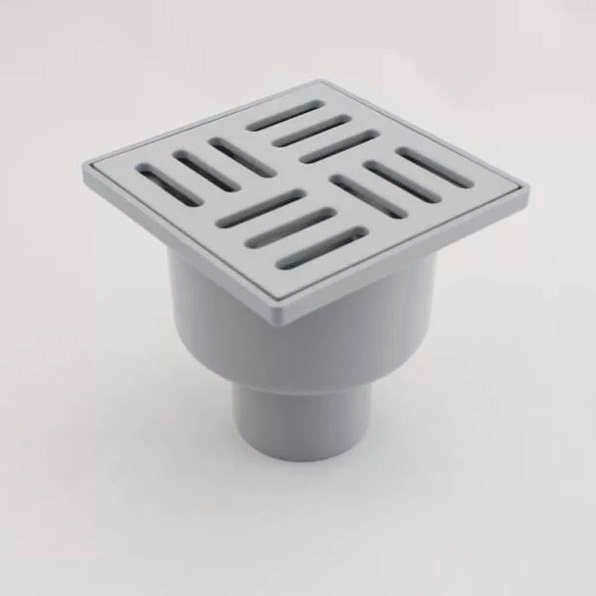

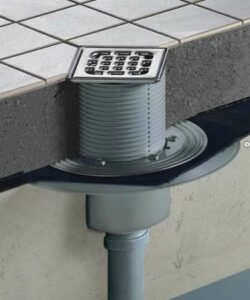

Вертикальный .

Вертикальные сливы очень эффективны, но требуют минимальной высоты 18 см над землей. Это не всегда возможно; стяжка такой толщины никогда не используется;

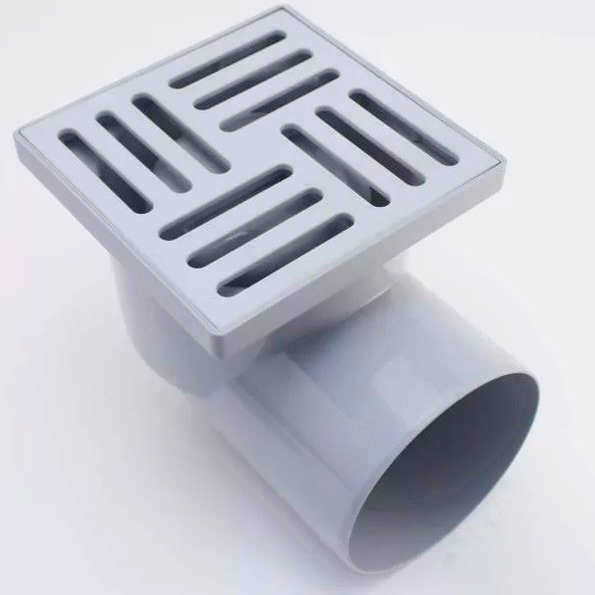

Горизонтальный или угловой

Они популярны и пользуются большим спросом, поскольку высота от верха решетки до нижнего края сливной трубы составляет всего 5 см.

Опытные специалисты рекомендуют приобретать сифон перед стяжкой или установкой дренажной системы. Возможность опробовать сифон и точно отрегулировать его высоту позволяет избежать многих ошибок и обеспечить наилучший дренаж.

Вертикальный слив оснащается механическим или поплавковым клапаном, а горизонтальный – сифоном, который образует поглотитель запаха. Важно помнить, что все механические клапаны рано или поздно выходят из строя, в то время как сифон всегда находится в рабочем состоянии и не перестает работать со временем.
