Первое, что необходимо сделать перед возведением кухонной плиты, – найти для нее место. Поскольку общий вес всей конструкции будет относительно небольшим, нет жестких ограничений, которые существуют для традиционных моделей. Можно закрепить на полу прочные доски или другой подобный материал, не забыв использовать соответствующую гидроизоляцию и теплоизоляцию. Этот материал является негорючим. Далее укладывают коврик из рубероида, подходящий по размеру конструкции с небольшим запасом. Затем насыпается 2 см песка и выравнивается.
Дровяные кирпичные печи для загородного дома: лучшие камины и пошаговое руководство по строительству
Большинство бунгало еще не подключены к централизованным коммуникациям. Инфраструктура представляет собой асфальтированные дороги и линии электропередач. В таких условиях строительство дровяной печи для загородного дома может помочь решить важную проблему: обеспечение тепловой энергией для обогрева помещений и приготовления пищи.
Мы подобрали для вас схемы и макеты самых простых конструкций печей, которые под силу построить начинающему мастеру. С нашей помощью умелые любители смогут легко освоить основы такого непростого, но очень интересного занятия, как строительство печей. Безупречно построенная конструкция удовлетворит и хозяина, и семью.
Помимо подробного описания технологии кладки кирпичных печей, мы даем ценные советы по выбору материалов для строительства агрегатов. Важные детали и тонкости скрупулезно задокументированы в статье. В помощь самодельщикам мы приводим схемы строительства печей, структурированные инструкции, фотографии и видеоуроки.
Материалы для строительства кирпичной печи
Выбор правильного материала для конструкции, подвергающейся воздействию высоких температур, является важной частью работы квалифицированного пекаря. В конце концов, устройство будет эксплуатироваться в суровых условиях и не должно выйти из строя, треснуть или разрушиться.
Существует множество различных типов конструкций печей. Несмотря на различия в их конструкции, для кирпичных печей используются одни и те же типы материалов. Различия в типах используемых материалов зависят только от функции изделия, для которого они предназначены.
Фотогалерея
Фото из
Строительство кирпичной печи избавляет от многих важных проблем жизни на даче: получение тепла для отопления и приготовления пищи
Для обустройства дачи, на которой живут исключительно летом, достаточно кухонных плит с конфорками
Если дача предназначена только для отопления, необходимо соорудить плиту для разогрева. В ее конструкции нет ни варочной панели, ни духового шкафа
В случае, когда отопительный прибор дополнен камином, часть обогревателя отводится под функцию мебели с терапевтическим эффектом.
Если стена оборудована чугунной плитой с конфорками и дымоходом для увеличения теплоотдачи, она подходит для универсального использования.
Одним из лучших примеров универсальной плиты является русская плита. Она обычно имеет две конфорки, плиту и духовку для выпечки хлеба.
Кирпич используется для банных плит в шале. Они более долговечны и лучше сохраняют тепло, чем металлические конструкции.
В кирпичной плите можно использовать алюминиевый или стальной бак для создания отдельной системы горячего водоснабжения и независимого отопления.
Кирпичная печь для коттеджей
Кирпичная печь для коттеджей
Кирпичная отопительная плита
Отопительный прибор с камином
Универсальная плита для приготовления пищи и отопления
Русская печь в интерьере загородного дома
Кирпичная каменка в бревенчатой бане
Металлический бак для нагрева воды
Чтобы определить назначение и расположение одних и тех же компонентов, кратко опишем их.
Конструкции печей

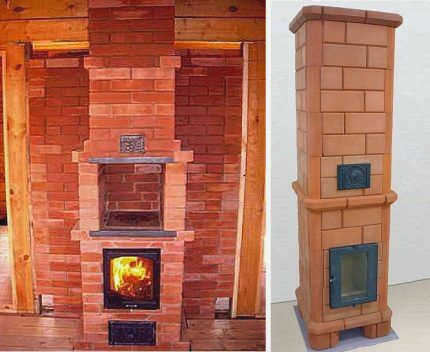

Кирпичные печи присутствуют в частном секторе уже много лет. Это объясняется их экономичностью и эффективностью. Они имеют толстые стенки, способные долго сохранять тепло.
Существуют различные типы – плиты для разогрева, плиты для приготовления пищи, комбинированные плиты и многофункциональные плиты. Ниже мы расскажем о каждом из них.
Подогрев
Самые распространенные и простые. Используется только для отопления. Чаще всего используется в домах вдали от газовых магистралей. Также часто устанавливается как дымоходная плита. Сюда относятся камины, которые могут иметь закрытую или открытую камеру сгорания, способную эффективно обогревать до 20 м². В комплект входит камера для приготовления пищи (которая может быть футерована или приобретается отдельно), зольник и дымоход.
Тепловая мощность зависит от типа кладки, размера стен и используемых материалов. Самый распространенный вариант кладки – в один кирпич. Стены нагреваются до 600 градусов. Форма может быть вытянутой, широкой, круглой или треугольной. Выбор формы зависит от пожеланий владельца дома, интерьера и площади самого помещения. Для отделки используют камень, лепнину и плитку.
Проще сделать прямоугольную или квадратную кухню. Все остальные вариации следует доверить хорошему специалисту, так как существует множество нюансов и особенностей кладки, которые всегда следует иметь в виду. Чтобы обеспечить герметичность плиты, для отопления больших домов ее можно оснастить снаружи подконструкцией из листового металла.
С варочной панелью
Хороший выбор для летнего дома, который используется в теплые месяцы. Акцент делается не на отоплении, а на удобстве приготовления пищи. Для обеспечения комфорта в доме можно установить дополнительный бак для нагрева воды. Агрегат широко используется в домах, отапливаемых электричеством или природным газом. Корпус выполнен из кирпича, а внутри конструкции находится дымоход, зольный ящик и очаг. Сверху можно поставить плиту и установить духовку.
Простая и экономичная кирпичная печь
Существует несколько вариантов, как построить кирпичную печь с плитой своими руками пошагово и правильно. Во-первых, необходимо заранее решить, для чего вы собираетесь использовать печь – для отопления или приготовления пищи. Вы можете выбрать печь с дополнениями, перечисленными выше, или простую конструкцию. Основным моментом при решении этого вопроса является назначение будущей конструкции.
Конструкции с малым оборотом газа не обеспечивают высокую теплоотдачу. В основном они используются в небольших помещениях площадью до 16 м² и в гаражах.
С горячей плитой
Как сделать плиту такого типа, описано ниже. Самая простая модель имеет небольшие размеры – 78х53 см (ШхГ) и вмещает одну конфорку. Вы можете использовать красный кирпич, но выбирайте его тщательно – только ровный и без трещин. Это избавит вас от необходимости покупать огнеупорные камни.
Для раствора используйте глину/воду/песок (4/1/8 ppm). Количество раствора определяется количеством кирпичей. Если шов составляет 3-5 мм, то раствора хватит на 50 камней.
Процесс кладки печи для бани несколько меньшего размера выглядит следующим образом:
- Готовится подвал, который примерно на 10 см шире будущего строения; первый кирпич в подвале кладется на уровне пола. Если подвал составляет 0,5 м и более, то выемка грунта не потребуется.
- Делается опалубка размером 74 х 61 см, сверху укладывается рубероид (в два слоя) и заливается бетон. Строительство начинается через 7 дней и не раньше. Убедитесь, что фундамент хорошо просох, иначе строение просто просядет, может накрениться и потрескаться.
Нюансы отделки банной плиты
Стены печи, построенные из хорошего кирпича и еще более украшенные снаружи, не нуждаются в отделке: побелке и штукатурке. Если в элементах кладки нет трещин и щелей, а при строительстве соблюдены вертикальные и горизонтальные плоскости, то плита и так будет выглядеть прекрасно.
При кладке из высококачественного кирпича требуется только расшивка и тщательная затирка швов. Каменка и плита выглядят лучше без излишней отделки.
Если стенки радиатора повреждены и кирпичная кладка не идеальна, отделка необходима. Перед проведением отделочных работ наружную поверхность следует тщательно затереть, затереть куском кирпича для улучшения сцепления, а затем дать высохнуть.
Высушенный заполнитель может быть оштукатурен глиняно-песчаным раствором, используемым в кладке. Для повышения прочности в смесь можно добавить 1% асбестового порошка. Отопительные варианты плит облицовывают плиткой – это самый надежный и газонепроницаемый, но и самый трудоемкий вид отделки.
Фотогалерея
Фото из
Кирпичные плиты не требуют отделки, если они выполнены безукоризненно и для кладки использовался высококачественный кирпич. Если есть дефекты, лучше побелить конструкцию
Побелку можно прекрасно сочетать с частичной облицовкой плиты. Оригинальные орнаменты хорошо смотрятся на белом фоне.
Для бюджетной облицовки можно использовать сантехническую или клинкерную плитку. Эти материалы не реагируют на высокие температуры.
Узорчатая плитка – самый дорогой и уважаемый вид отделки. Это элитная и очень эффектная отделка.
Типичная отделка – побелка.
Сочетание побелки с укладкой плитки
Бюджетная облицовка обычной плиткой
Роскошная облицовка с использованием ярких плиток
Возможные сложности для установщика плиты
В типичном загородном доме расположение плиты, выход дымохода и удобные зоны обслуживания и ремонта обычно предусматриваются заранее. Гораздо сложнее расположить отопительно-варочное устройство в доме, построенном по индивидуальному проекту. Еще сложнее, если дом уже построен.
Иногда бывает так, что, выбрав место для плиты, которое кажется домовладельцу удачным, и даже после возведения фундамента, вы вдруг обнаруживаете, что дымоход будет прорезан балкой или стропилом. Что делать в такой ситуации?
Выход в данном случае предполагает два сложных и довольно дорогих варианта. Первый – переделать плиту и переставить балки и стропила, а второй – снести и заново построить фундамент для плиты.
Чтобы избежать подобных казусов, важно установить, будет ли дымоход задевать существующие конструкции, до того, как в строящемся доме будет очерчен и заложен фундамент. Если это возможно и если у вас есть доступ к еще не перекрытым балкам, необходимо с помощью отвеса проверить точное положение очерчиваемых элементов радиатора.
Если кирпичную печь в доме, построенном своими руками, удобнее разместить в месте, проекция которого пересекается с элементами кровельной системы, то лучше их передвинуть. В целом, рекомендуется выбирать наиболее простой и дешевый вариант.
При планировании печи и выборе подходящей модели следует учитывать следующие принципы:
Галерея изображений
Изображения
Тип радиатора, используемого в загородном доме или бунгало, зависит от назначения, общей тепловой мощности и технических характеристик ограждающих конструкций здания (потолок/пол/стены).
Назначение плит – полностью компенсировать потери тепла в обслуживаемых помещениях. Нет смысла строить большую плиту для обогрева небольшого дома.
Выбирая наиболее подходящее место для установки плиты, старайтесь расположить ее рядом с внутренней прочной стеной.
Строительство дровяной печи
После того как вы выбрали тип устройства, подготовили материалы и выбрали подходящее место, можно приступать к работе.
Процесс строительства дровяной печи можно разделить на три основных этапа:
- Возведение фундамента.
- Строительство самой плиты.
- Создание конструкции дымохода.
Все работы должны выполняться четко в соответствии с технологией. Во время работы такой прибор нагревается и подвергается большим нагрузкам. Даже небольшая ошибка может обернуться большими проблемами в будущем. Если есть сомнения, лучше проконсультироваться с опытным производителем плит.

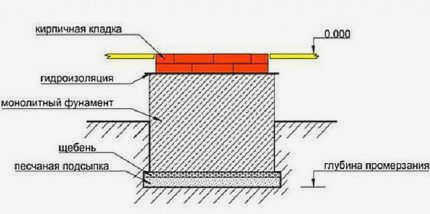

Закладка отдельного фундамента
Основание плиты не должно быть соединено с плинтусом или фундаментным столбом дома. Прибор тяжелый и будет больше опираться на фундамент, чем на стены и крышу. Поэтому это необходимо учитывать на этапе проектирования.
При создании отдельного фундамента для каменной плиты важно обеспечить его правильную засыпку, армирование, выравнивание и гидроизоляцию.
Если дом уже построен, а плита все еще нужна, придется снять пол, добраться до земли и создать отдельный фундамент. Исключением являются монолитные фундаменты, так как их несущая способность выдержит эту дополнительную нагрузку без заметной деформации.

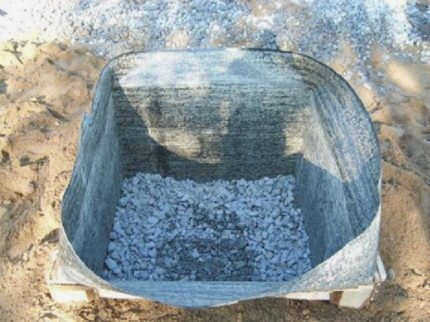

В качестве опалубки используется обычный рубероид, укрепленный на деревянных опорах, но вместо него можно использовать и полиэтиленовую пленку
Начните с выкапывания ямы той же формы, что и основание печи для сауны, но немного больше, примерно по 20 см с каждой стороны и глубиной около полуметра.
Важные нюансы и советы
Опытные печники иногда игнорируют этап сухой кладки, но для новичков он является обязательным. Это поможет вам понять внутреннее устройство плиты, все ее каналы и углубления, чтобы предотвратить возможные ошибки.
Очаг выкладывается из шамотного кирпича, дымоход и корпус печи – из красного кирпича. При строительстве плиты нельзя использовать силикатный кирпич. Каждый элемент перед укладкой должен быть очищен от всех загрязнений.
Почти в каждом ряду некоторые кирпичи имеют совпадающий размер. Опытные каменщики рекомендуют при демонтаже сухой кладки укладывать элементы в каждом ряду отдельно. Можно также взять маркер и отметить на каждом кирпиче номер ряда и номер элемента в стене.
Вместо раствора в сухой кладке лучше всего использовать деревянные планки одинаковой толщины. Они также пригодятся для контроля количества раствора между кирпичами в будущем.
Работу следует выполнять следующим образом:
- каждый ряд при "мокрой" кладке сначала выкладывается насухо, чтобы еще раз проверить положение всех деталей.
- Узкие полоски, использованные ранее, укладываются по бокам нижнего ряда.
- Сверху укладывается слой раствора толщиной около 10-12 мм.
- Кирпичи укладываются и прибиваются резиновым молотком до тех пор, пока они не сравняются с планками.
- Продолжайте в том же духе.
- После удаления планок заполните пустоты раствором.
- Образовавшийся свежий шов следует сразу же заделать, чтобы придать кладке эстетически привлекательный вид.
Не снимайте планки до тех пор, пока не будет уложен третий или четвертый ряд. Теперь их можно использовать повторно. Для завершения работы вам понадобится около четырех комплектов планок.
Каждый ряд, уложенный на раствор, должен быть проверен с помощью спиртового уровня и отвеса на положение относительно горизонтали и вертикали.
Подготовительные работы
Перед началом строительства необходимо провести подготовительный этап. К нему следует отнестись серьезно – чем тщательнее подход, тем лучше результат. Кирпичная печь, сделанная с нуля своими руками, – вполне реальная задача.
Подготовка к строительству проходит в несколько этапов.
- Закупка строительных материалов.
- Определение места расположения постройки в жилом доме.
- Строительство фундамента.
- Подготовка раствора для работы с кирпичами.
Это основные подготовительные шаги перед строительством кирпичной печи.
Необходимые материалы и инструменты

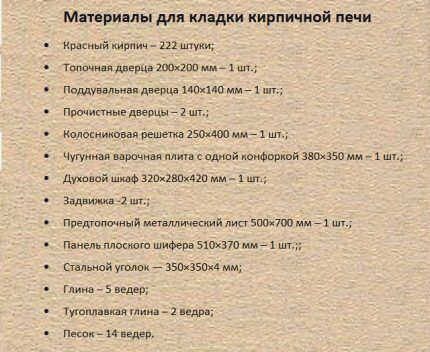

Чтобы сделать кирпичную печь своими руками, необходимо выбрать качественные материалы. Чтобы построить конструкцию, необходимо взять:
кирпичи. Для каждого проекта производится индивидуальный расчет количества; дверцы: для золы и очага; раствор глиняный; колосник; сажеотсос; шумоглушитель; решетки; шибер; чугунная плита.

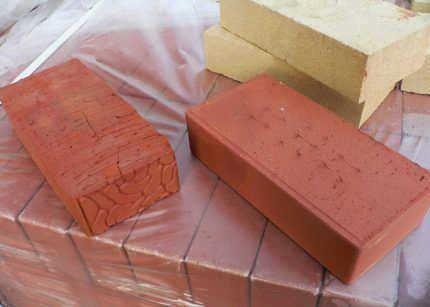

Силикатный кирпич нельзя использовать для строительства плиты – даже двойной сорт не подходит.
Оптимальным для плиты является огнеупорный кирпич, глиняный кирпич используется редко.

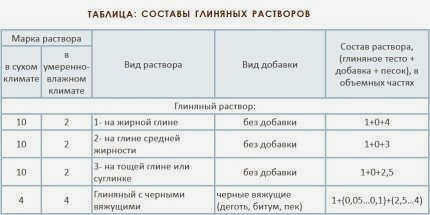

Основой раствора будет глина. Для красного кирпича подходит красная глина, для огнеупорного – огнеупорная. На рынке имеются также специальные смеси для строительства кухонных плит, для работы с раствором нужно просто приготовить его в соответствии с инструкцией.
Для строительства кухонной плиты вам понадобятся следующие инструменты:
- кельма;
- шпатель;
- рулетка;
- отвес;
- веник;
- строительный уровень;
- вязальная проволока;
- емкости для приготовления цементного и глиняного раствора;
- шлифовальная машина;
- металлические полосы и уголки;
- молоток каменщика.
Основание под конструкцию должно быть прочным и надежным. Для этого необходимо подготовить прочный фундамент. Для этого пригодятся следующие материалы и инструменты:
Как правильно выложить кирпичную печь. Инструкции по проведению работ

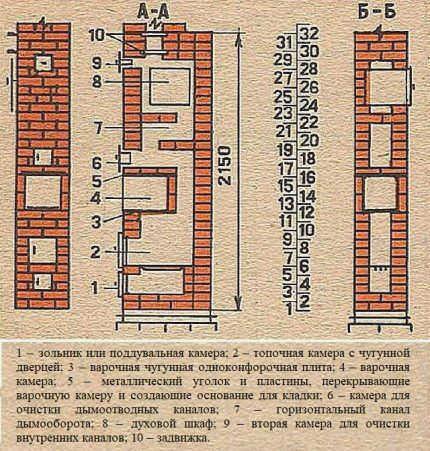

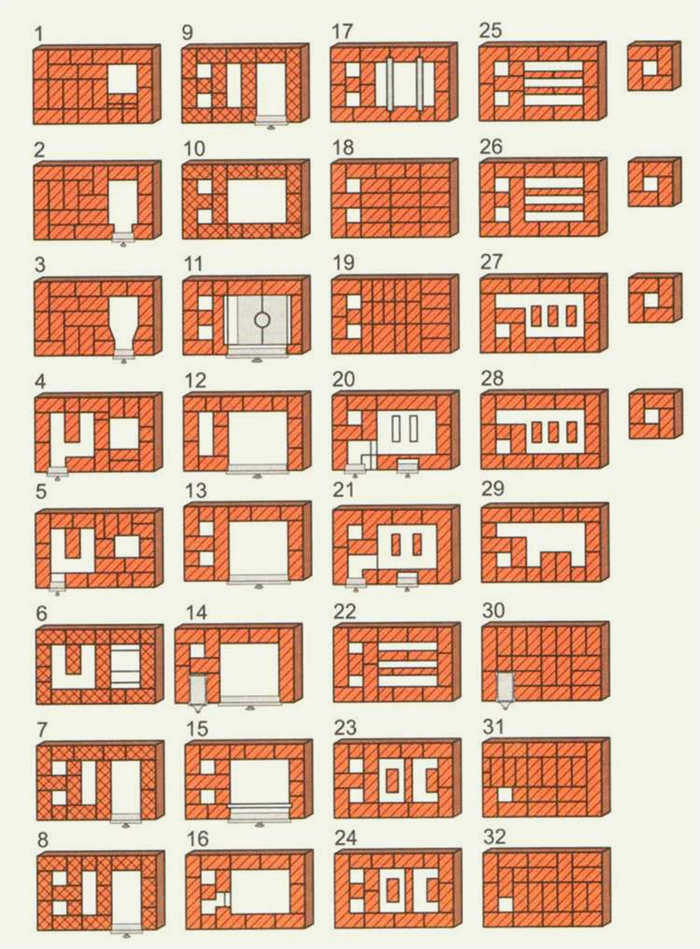

Перед началом работы ознакомьтесь с основными настройками выбранного типа печи. На схемах показан порядок укладки кирпичей.
После того как вы выбрали тип кирпичной печи и ее конструкцию, можно приступить к инструкции по строительству кирпичной печи в домашних условиях. Это пошаговое руководство подходит для тех, кто хочет иметь варочную печь.
- До уровня пола на цементно-песчаный раствор укладываются непрерывные ряды кирпичей. Чтобы кирпичная кладка была ровной и прочной, ее необходимо выровнять и отвесить. Это необходимо для устойчивости конструкции.
- После укладки первого ряда следует приступить к укладке золы.
- Перед укладкой второго ряда кирпичей необходимо установить зольную дверцу. По ее углам расположены специальные петли, через которые продевается стальная проволока и вставляется в швы кирпичной кладки. Чтобы проволока не двигалась и не вращалась, ее поддерживают кирпичами (но не раствором, это временная мера).
- Второй ряд укладывается, как показано в рядах стены. Формируется зольник.
- Далее используется грог, на схемах он показан желтым цветом. После укладки над зольником устанавливается колосниковая решетка.
- В четвертом ряду кирпичей начинаем укладывать два канала, чтобы очистить кирпичи от скопившейся сажи. Каждая камера оснащена собственной дверцей.
- В пятом ряду укладывается колосниковая решетка. Ее можно правильно расположить в специальных пазах в кирпичах нижнего ряда. Все последующие ряды должны быть выполнены из огнеупорного кирпича.
- Правильное расположение колосниковой решетки возможно только при условии ее точной установки. Проверьте каждый ряд с помощью спиртового уровня.
- Перед укладкой шестого ряда необходимо установить дверцу топки. Она временно фиксируется кирпичным столбиком, который кладется на колосниковую решетку. Чтобы она не выпала, ее можно подпереть металлической или деревянной планкой.
- С седьмого ряда начинается формирование газоходов. Для этого выкладываются вертикальные стенки из кирпича, поставленного на ребро.
- Перед укладкой девятого ряда выбивается четверть кирпича. Его необходимо уложить так, чтобы он фиксировал дверцу топки. В этом же ряду кирпичной кладки укладывается проволока, которая помогает прочно закрепить их.
- Если плита будет служить опорой для казанов или других сосудов, ее укладывают в 11-м ряду. Поверх кирпичей кладут стальной уголок. В качестве уплотнителя служит базальтовый картон или асбестовая веревка.
- Ряды 12-16 – это камера над чугунной плитой. Стальные рейки должны быть уложены до нанесения варочной поверхности. Они будут служить основанием для ряда 17.
- Передняя часть ряда 17 должна быть дополнительно декорирована металлическим уголком.
- Ряды 18. и 19. укладываются плашмя и устанавливаются три вертикальных теплообменника.
- В 20-м ряду располагаются горизонтальные каналы и дверца для регулярной очистки плиты от копоти и грязи. Сушильная камера, если она запланирована, начинается отсюда.
- 22-й ряд – это перекрытие дверцы.
- С 23-го ряда следует начинать работу над горизонтальным дымоходом. На этом этапе убедитесь, что открыты только отверстия в вертикальных каналах. Уложите металлические планки над сушильной камерой.
- Уложите 24-й ряд кирпичей.
- В рядах 25-28 устанавливается еще одна дверца в канал для чистки. На этом этапе печную полость можно закрыть.
- Установите задвижки на двух оставшихся вертикальных газоходах. Сначала устанавливаются рамы, затем перегородки.
- Ряды 31-35 становятся переходным элементом к дымоходу.
- В рядах 36-38 декорируется переход.
