Устранение неисправностей стиральной машины Indesit: как расшифровать коды неисправностей и ремонт
Специалисты мастерских по ремонту бытовой техники утверждают, что только они могут починить современные бытовые приборы. Но с помощью 19 встроенных советов от производителя вы сможете самостоятельно решить проблемы со стиральной машиной Indesit.
Для этого необходимо вооружиться списком ошибок, появляющихся на дисплее и лампочках, бытовыми инструментами и хорошим настроением для действий.
Значение дисплеев и кодов
Неисправная стиральная машина плавно выполняет набор команд, информируя вас о текущем этапе с помощью индикаторов, чередующихся с обычным гулом и короткими паузами.
О неисправности немедленно сигнализирует звуковой сигнал, необычный звук, мигание или отсутствие каких-либо действий. Самое главное, что умный механизм сразу же выдает пользователю код ошибки, который можно использовать для быстрого ремонта.
Коды ошибок, необходимые для диагностики, отображаются в соответствии со структурой стиральной машины Indesit:
- на общем дисплее – если модель оснащена панельным дисплеем;
- с помощью комбинированного мигания индикаторных лампочек – в моделях без дисплея.
Удобнее всего, если так называемая стиральная машина имеет дисплей: на нем сразу отображается номер неисправности. Вам остается только заметить его и перейти к проверке значения, а затем приступить к ремонту.

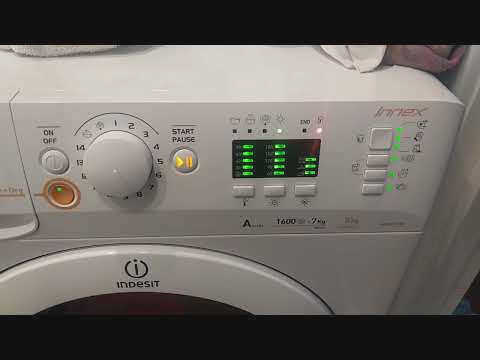

Продвинутые модели Indesit всегда имеют цифровой дисплей на панели. На нем обязательно появится номер неисправности, даже если ранее дисплей показывал другую функцию

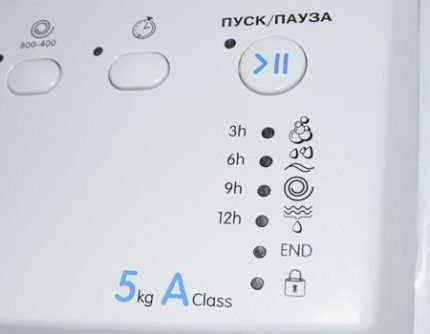

Для моделей без отдельного дисплея необходимо остановиться на следующем разделе и внимательно изучить комбинацию мигающих светодиодов, которые показывают текущий код ошибки.
Во время работы светодиоды на приборной панели загораются в соответствии с выполняемой командой. Обычно они не мерцают с высокой частотой, а плавно мигают и/или горят постоянно.
Индикаторы, которые загораются ненормально одновременно с другими и быстро мерцают, указывают на неисправность.
Предупреждающее сообщение может отличаться в зависимости от модели:
- Indesit IWDC, IWSB-IWSC, IWUB и их аналоги – код неисправности можно распознать по загоранию светодиодов рабочих фаз справа (сборка дверцы, полоскание, опорожнение, отжим и т.д.); сигнал также сопровождается одновременным мерцанием верхних вспомогательных индикаторов и индикатора питания.
- Модели с маркировкой WIDL , WIL , WISL – WIUL , WITP – Тип неисправности, в свою очередь, обозначается загоранием верхней строки вспомогательных функциональных ламп вместе с последним диодом в левой колонке (чаще всего "Spinning"), при этом значок дверного модуля быстро мигает.
- WIU , WIUN , WISN и их эквиваленты – в индикации неисправности участвуют все светодиоды вместе с пиктограммой замка.
- Самые ранние прототипы Indesit W, WI, WS, WT имеющие только две кнопки для замка и сетевого освещения – непрерывно и быстро мигают ровно столько раз, сколько указано в номере ошибки.
Коды ошибок и как их читать

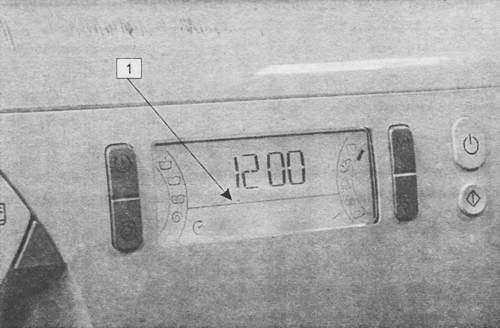

Как уже упоминалось выше, коды ошибок на КМ EVO-II с дисплеем (линия AVD) отображаются на ЖК-дисплее 1 (рис. 1).
Рисунок 1 Передняя панель EVO-II CM с дисплеем (строка AVD).
На рисунке 2 показан дисплей передней панели AVL.

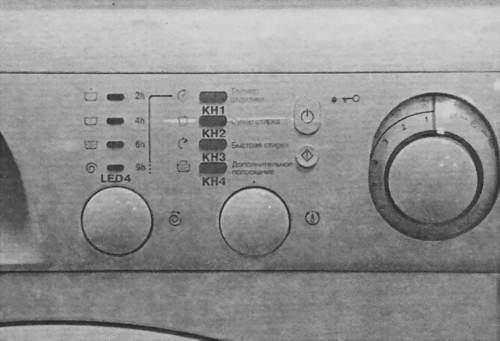

Коды ошибок в данном случае считываются светодиодной ПОДСВЕТКА (СВЕТОДИОД 4) и подсветкой кнопок ТАЙМЕР ЗАДЕРЖКИ (РУЧКА 1), СУПЕРМОЙКА (РУЧКА 2), БЫСТРАЯ СТИРКА (РУЧКА 3) и ДОПОЛНИТЕЛЬНОЕ ПОЛОСКАНИЕ (РУЧКА 4).
На самом деле, "секрет" определения кодов ошибок на панелях управления EVO-II SM со светодиодным индикатором довольно прост. Каждый светодиод – это цифра кода ошибки в двоичной системе счисления. Сам процесс вычисления номера кода ошибки заключается в сопоставлении конкретных индикаторов с конкретными двоичными цифрами и переводе этого кода в десятичную систему счисления.
В нашем случае (рис. 2) светодиод 4 соответствует первому биту двоичного кода, светодиод 3 – второму, светодиод 2 – третьему, светодиод 1 – четвертому и светодиод 4 – пятому биту.
Если в качестве примера вернуться к коду ошибки F05, то цифра 5 в двоичном коде имеет вид: 00101 (5 цифр, светодиод 2 и светодиод 4 горят).
Однако, чтобы не утомлять читателя преобразованием чисел из одной системы счисления в другую, ниже приведена универсальная таблица (Таблица 1) для определения кодов ошибок.
Таблица 1 Коды ошибок SM EVO-II (диапазоны AVD и AVL)

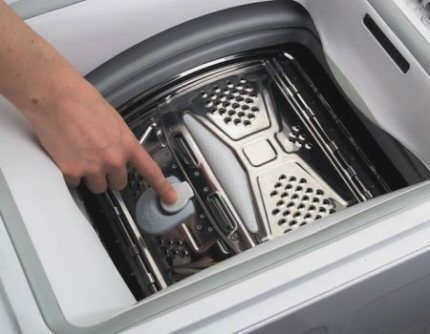

| Короткое замыкание симистора управления приводным двигателем | ― | ― | ― | ― | + |
| Тахогенератор не генерирует сигнал вращения приводного двигателя (цепь датчика может быть прервана или закорочена). Другой причиной этой ошибки является блокировка приводного двигателя. |
― | ― | ― | + | ― |
| Обрыв или короткое замыкание цепи датчика температуры (NTC) | ― | ― | ― | + | + |
| Датчик уровня (реле давления) одновременно генерирует сигналы "пустой бак" и "переполнение". | ― | ― | + | ― | ― |
| Датчик уровня не генерирует сигнал "бак пуст" в конце программы опорожнения (не работает сливной насос, засорен сливной трубопровод или неисправен датчик уровня) | ― | ― | + | ― | + |
| Код программы не распознан (ошибка кнопки на передней панели) | ― | ― | + | + | ― |
| Нет нагрева нагревательного элемента (ошибка может возникнуть из-за того, что нагревательный элемент не погружен в воду) | ― | ― | + | + | + |
| " Неисправный нагревательный элемент или его проводка (утечка в каркас) | ― | + | ― | ― | ― |
| Ошибка (неисправность) в содержимом EEPROM | ― | + | ― | ― | + |
| Одновременное отсутствие сигналов от датчика уровня ПОЛНЫЙ и пустой бак | ― | + | ― | + | ― |
| Насос подачи не запитан (прерывание питания насоса) F12 | ― | + | ― | + | + |
| Не работает связь между модулем индикации и электронным контроллером | ― | + | + | ― | ― |
| Обрыв или короткое замыкание в цепи датчика температуры сушки | ― | + | + | ― | + |
| Не работает сушильный нагреватель (только для SM с сушилкой) | ― | + | + | + | ― |
| Неисправно реле нагревателя сушилки (только для сушилки) | ― | + | + | + | + |
| Барабан заблокирован (только для VM с вертикальной загрузкой) | ― | ― | ― | ― | ― |
| На замок двери не подано напряжение или дверь открыта | + | ― | ― | ― | + |
| F18 Ошибка связи между цепями контроллера и DSP (процессор управления асинхронным двигателем) в главном электронном модуле | + | ― | ― | + | ― |
Модули EVO-II и их периферийные устройства
Как известно, стиральные машины EVO-II имеют множество модификаций. Они отличаются не только функциональностью и внешним видом (только панели управления имеют несколько вариантов), но и электронной "начинкой". Рассмотрим основные разновидности модулей EVO-II. Хотелось бы отметить, что модули индикации (с ЖК и LED индикаторами) на рисунках не показаны. Это не совсем логично, так как модули индикации довольно просты и имеют всего два разъема – один для связи с основным модулем, а другой для подключения селектора программ.
Внешний вид модуля с внешними подключениями показан на рисунке 5, а его электрическая схема – на рисунке 6.

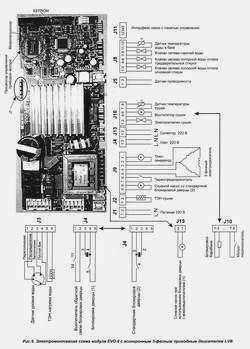

Рис. 5. Схема подключения модуля EVO-II с трехфазным асинхронным двигателем LVB
Рис. 6 схема подключения Схема подключения модуля EVO-II с трехфазным асинхронным двигателем LVB
Таблица ошибок Arcadia
- Таблица ошибок для Arcadia отличается от таблицы ошибок для EVO II.
- Внимание: для неисправностей, отличных от F01Не заменяйте плату, пока не будут выполнены все остальные проверки.
- Убедитесь в отсутствии утечек воды, которая может попасть на разъемы. J006 и/или J009 и закоротить соответствующие контакты;
- Убедитесь в отсутствии следов воды на плате и разъеме. J001;

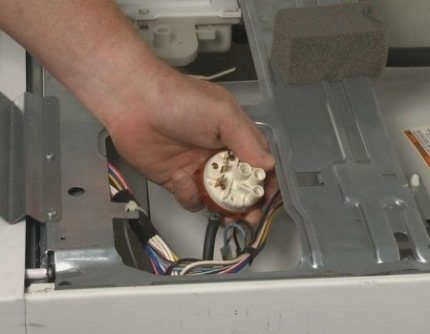

- Проверьте соединительные провода разъема J006 к реле давления;
- Проверьте клеммы реле давления (химические остатки от процесса производства могут вызвать короткое замыкание);
- Проверьте клеммы двигателя (химические остатки от производственного процесса могут вызвать короткое замыкание);
- Проверьте клеммы нагревательного элемента;
- Проверьте контакты штекерного разъема. J004 Проверьте клеммы ТЭНа; Проверьте контакты разъема J004 на печатной плате;
- Измерение на разъеме J004 (контакты 4 и 5) сопротивление обмотки двигателя насоса должно составлять 170 Ом +/- 10%;
- Проверьте провода, соединяющие разъем J004 (контакты 4 и 5) к дренажному насосу;
- Замените реле давления
- Замените дренажный насос
- Замените печатную плату.
- Проверьте, не заблокирован ли двигатель;
- Проверьте контакты разъема J009 Проверьте контакты разъема J009 на печатной плате;
- Проверьте обмотку тахогенератора: на разъеме J009 сопротивление между контактами 1 и 2 должно составлять от 115 до 170 Ом. Если цепь разорвана или закорочена, проверьте контакты 1 и 2 в гнезде J009который соответствует тахогенератору.
- Замените двигатель;
- Замените плату.
- Проверьте контакты разъема J005 на печатной плате;
- Проверьте датчик NTC путем измерения на разъеме J005 сопротивление между контактами 1 и 2при температуре окружающей среды 20°C сопротивление датчика должно составлять примерно 20 кОм; если значение неверно, проверьте целостность проводов, соединяющих разъем J005 с датчиком NTC. J005 (клеммы 1 и 2) с датчиком NTC.
- Измерьте сопротивление непосредственно на датчике NTC; оно должно составлять 20 кОм при температуре окружающей среды (20°C);
- Замените датчик NTC;
- Замените плату.
Таблица неисправностей для устройств Arcadia с подкодами
Подкоды неисправностей можно "увидеть" только в памяти микропроцессора, поэтому они могут быть отображены только при использовании Pocket PC и программного обеспечения Doctor.
- Проверьте контакты разъема J004 Проверьте контакты разъема J004 на печатной плате;
- Измерьте сопротивление на разъеме J004 (контакты 4 и 5); (для традиционной системы дверного замка) сопротивление обмотки двигателя насоса должно составлять 170Ω +/- 10%,
- Проверьте провода, соединяющие клеммы J004 Проверьте провода, соединяющие клемму J004 с насосом.
- Замените насос
- Замените плату
- Проверьте, не просачивается ли вода в разъем. J006 и замыкания соответствующих контактов.
- Проверьте контакты на регуляторе давления (химические остатки от процесса производства могут вызвать короткое замыкание).
- Проверьте соединительные провода разъема J006 с реле давления;
- Замените реле давления
- Замените пластину
- Проверьте, нет ли утечки воды, которая может попасть в разъем J006 и вызвать короткое замыкание соответствующих контактов.
- Проверьте клеммы на регуляторе давления (химические остатки от процесса производства могут вызвать короткое замыкание).
- Проверьте провода, соединяющие разъем J006 с реле давления;
- Замените реле давления
- Замените пластину
- Проверьте, нет ли утечки воды, которая может попасть в разъем J006 и закоротить соответствующие контакты.
- Проверьте клеммы на регуляторе давления (химические остатки от процесса производства могут вызвать короткое замыкание).
- Проверьте провода, соединяющие разъем J006 с реле давления;
- Замените реле давления
- Замените пластину
- Проверьте, не заблокирован ли двигатель.
- Проверьте контакты разъема J009 на печатной плате
- Проверьте обмотку тахогенератора на разъеме J009 Сопротивление между контактами 1 и 2 должно составлять от 115 до 170 Ом
- Если цепь разорвана или короткозамкнута, проверьте контакты 1 и 2 на разъеме J009 соответствующего тахогенератору.
- Замените двигатель
- Замените плату.
Стиральная машина Indesit – код ошибки F01
Для электронных стиральных машин (стиральные машины с электронным дисплеем) Горит код ошибки F01.
На стиральных машинах Indesit с механическим управлением ручка выбора программы вращается (крутится), а индикатор POWER/START мигает 1 раз после паузы..
Для электронных стиральных машин без дисплея:
Indesit IWDC. Ошибка F01 – мигают все горизонтальные индикаторы и загорается индикатор LOCK.
Indesit WIL-WISL-WIUL. Ошибка F01 – быстро мигает индикатор LOCK (блокировка люка) и медленно мигает индикатор "Нет отжима" Indesit WIL-WISL-WIUL
Indesit WIL-WISL-WIUL. Indesit WIL-WISL-WIUL Ошибка F01 – быстро мигает индикатор LOCK (блокировка люка) и медленно мигает индикатор "No spin" Indesit WIL-WISL-WIUL.
Indesit WISN. F01 ошибка F01 – LOCK (блокировка люка) быстро мигает и медленно мигает лампочка "WASH" Индезит WISN.
Indesit WISN. Ошибка F01 – быстро мигает LOCK (заслонка блокировки) и медленно мигает "Складка"
Indesit WIU. Ошибка F01 – LOCK (блокировка люка) быстро мигает и медленно мигает "Crease" Indesit WIU.
Indesit WIU. F01 ошибка F01 – LOCK (блокировка люка) быстро мигает, а "Crease" медленно мигает Indesit WIU.
- Проверьте напряжение сети Проверьте напряжение в сети (должно превышать 200 В);
- Проверьте Проверьте розетку и шнур питания Проверьте розетку и шнур питания стиральной машины;
- Перезапустите СМ – Отключите стиральную машину от электросети на 15-20 минут.
- Проверьте Обмотки двигателя Проверьте обмотки двигателя на наличие повреждений (ремонт двигателя);
- Проверьте Износ щеток двигателя Проверьте щетки двигателя на износ (замените щетки);
- Проверьте щетки двигателя на предмет износа (замените щетки); – Неисправный модуль модуль (Simister) – Отремонтируйте или замените.
