Расстояние между системой бытовой канализации и соседними подземными трубами, проложенными параллельно в пределах города, должно быть не менее:

Градостроительство – вне охранных зон строительных конструкций

Состав и расстояния от строительных конструкций до инженерных коммуникаций – т.е. охранные зоны – определены в СНиП 2.07.01-89*.В настоящее время действует следующая редакция этого СНиПа СП 42.13330.2011. Собственно из этого СНиПа и следует:

• Охранная зона системы хозяйственно-бытовой канализации
• Охранная зона системы водоснабжения
• Охранная зона сети централизованного теплоснабжения
• Охранная зона кабелей и сетей связи
• Охранная зона линий электропередач
• Охранная зона жилых домов и общественных зданий
• Охранная зона деревьев и кустарников
• Охранная зона газопровода
• Минимальное расстояние между линиями электропередач

Охранная зона систем бытовой канализации

Различают напорную и самотечную канализацию. Таким образом, защитная зона в бытовых дренажных системах – 5 м от трубы до фундамента здания или сооружения.

Если канализация самотечная канализацияЕсли канализация подается самотеком, то согласно СНиП защитная зона составит 3 метра.

Минимальное расстояние от ограждений или опор подвесной системы до канализационной системы будет составлять 3 м и 1,5 м соответственно.

Штраф за нарушение охранной зоны

Каждый день по всей стране регистрируется не менее десятка случаев повреждения канализационной сети. В некоторые дни эти цифры даже превышают показатели аварийных ситуаций на линиях связи или в электросетях.

Ответственность за повреждение канализационной трубы при отсутствии предупреждающего знака несет должностное лицо, ответственное за установку такого знака. Однако если канализационная система повреждена на участке, обозначенном предупреждающим знаком, то ответственность несет лицо, ответственное за повреждение инженерной системы.

Действующее законодательство, как ни странно, не возлагает на собственников прямой обязанности обозначать такое место. Однако повреждение системы влечет за собой административную ответственность для нарушителя.

Согласно Кодексу о правонарушениях, а именно статье 7.7, повреждение канализации, водопровода, гидротехнического сооружения или водоохранного устройства является административным правонарушением. За такие действия на гражданина может быть наложен штраф в размере от одной тысячи до полутора тысяч рублей. На должностное лицо, проигнорировавшее предупреждение и повредившее канализацию, налагается штраф в размере от 2 000 до 3 000. Если повреждение инженерной системы произошло по вине юридического лица, штраф для компании составляет 20-30 000 рублей.

Размер охранных зон

Чтобы не расставаться с заработанными непосильным трудом деньгами, стоит ознакомиться с действующими нормами и требованиями. Кстати, эта информация понадобится не только для правильного монтажа самой канализационной системы и проведения работ в непосредственной близости от нее. Часто владельцы частных участков организуют локальную канализацию и не знают, что такая деятельность регулируется действующим СНиПом.

Для поиска информации и нормативных актов воспользуйтесь следующими источниками:

• СНиП 40-03-99 и его современная версия СНиП 2.04.03-85 – содержат информацию о правилах проектирования;
• СНиП 2.07.01-89* – содержит все данные по планировке и застройке населенных пунктов;
• СНиП 2.05.06-85* – можно найти нормы по расположению магистрального трубопровода;
• СНиП 3.05.04-85* – описывает возможные организационные вопросы, а также регламентирует приемку работ.

Следует отметить, что в разных регионах страны параметры и требования могут отличаться. Дело в том, что за разработку и адаптацию действующих стандартов отвечает административно-территориальный орган.

Кроме того, на размер охранной зоны, при соблюдении стандартных условий, влияет параметр внутренней окружности труб, используемых при прокладке сети:

1. Если диаметр труб не превышает 600 миллиметров, то защитная зона канализационного коллектора будет составлять не менее 5 метров в каждую сторону от стен магистрали.
2. Если диаметр труб больше, то минимальное расстояние, на котором будет располагаться защитная зона канализационного коллектора, должно быть не менее 10 метров в каждую сторону. Этот параметр может увеличиваться до 25 метров и зависит от назначения коммуникации, а также от грунта, в котором проложен канализационный коллектор.

Классификация канализационных труб

Канализационные трубы классифицируются в зависимости от их назначения и способа отвода сточных вод.

Трубы имеют различные задачи и транспортируют сточные воды, собранные из разных источников. Для строительства канализационных сетей используются различные типы труб разного диаметра. Канализационные трубы классифицируются в зависимости от их назначения:

• промышленные;
• коммунальные № 1;
• № 2 дождевая канализация(для талых и дождевых вод).

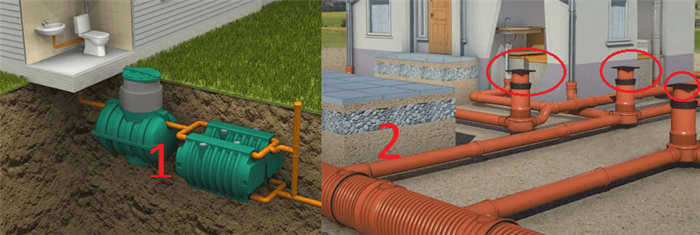

В случае индивидуального строительства важное значение имеют трубопроводы хозяйственно-бытовой и ливневой канализации, которые в основном устанавливаются владельцами на своих участках. Затем они подключаются к городской канализационной системе, которая находится в ведении коммунальных предприятий.

Различают два типа дренажа:

Самостоятельный дренаж осуществляется исключительно за счет наклона трубы, в то время как при принудительном дренаже используются насосы. Второй вариант оправдан, когда трудно подвести воду к септику, например, когда дом находится слишком далеко от септика. В этом случае строится сборный колодец, в который помещается насос. Это предотвращает застой воды в коммуникациях, который приводит к заиливанию, запахам и засорам.

Существует несколько способов обеспечения надежности инженерных коммуникаций:

• дублирование трубопроводов, чтобы была возможность переключения на дополнительные трубы;
• прокладка канализационных диаметров с запасом;
• современная система электроснабжения, аварийное электроснабжение.

Классификация по способу строительства

Наружные сети водоснабжения и канализации делятся по типу прокладки:

Тип общественной канализации – это ситуация, когда все сточные воды, бытовые и дождевые, стекают в одном направлении.

Полуотдельный тип характеризуется тем, что бытовые и дождевые воды стекают в одну структуру по отдельным трубам.

Раздельный тип редко используется в частном строительстве, поскольку предполагает организацию сброса в разные резервуары по разным линиям.

Типы канализационных сетей

Наружные канализационные сети делятся в зависимости от типа трассы:

Первый тип канализационных сетей не допускается в городских условиях и может быть проложен только под землей.

В зависимости от расположения инженерных сетей их можно разделить на:

Дворовый дренаж прокладывается для обслуживания одного дома. Его диаметр составляет до 150 мм. Кроме того, в состав сети входят отвод, приемные и смотровые колодцы.

Уличная сеть является увеличенной версией предыдущей и соединяет несколько домов.

Уличная сеть предназначена для соединения и сбора сточных вод от нескольких внутриквартальных систем. Такая разветвленная канализационная система называется коллектором.

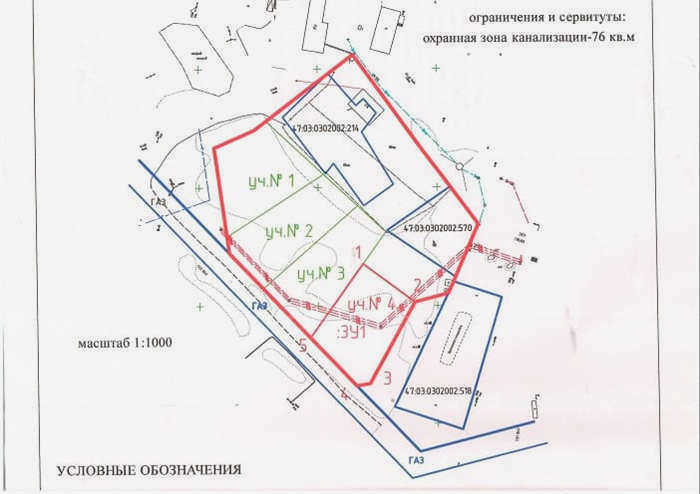

Нормы и требования к охранным зонам

Защитная зона санитарной канализации

Следующие документы содержат общие правовые требования:

• СНиП 40-03-99 – новая редакция СНиП 2.04.03-85 – основные требования к проектированию
• СНиП 2.07.01-89* – все о планировке и застройке территории
• СНиП 2.05.06-85* – правила для магистральных трубопроводов
• СНиП 3.05.04-85* – организация и приемка работ

Нормы и размеры охранных зон для региона адаптируются и принимаются местными городскими или сельскими властями.

Охранная зона канализационных сетей в нормальных условиях определяется в зависимости от диаметра труб:

• до 600 мм – не менее 5 метров от стенки трубы
• 1000 мм и выше – от 10 до 25 метров в каждую сторону в зависимости от назначения канализационной сети и состава грунта, в котором проложена труба.

При определении размеров зон отчуждения особое внимание следует уделять таким параметрам, как

• сейсмологический риск
• средняя температура
• фактическая влажность
• основные свойства грунта.

При неблагоприятных данных зоны отчуждения будут увеличены.

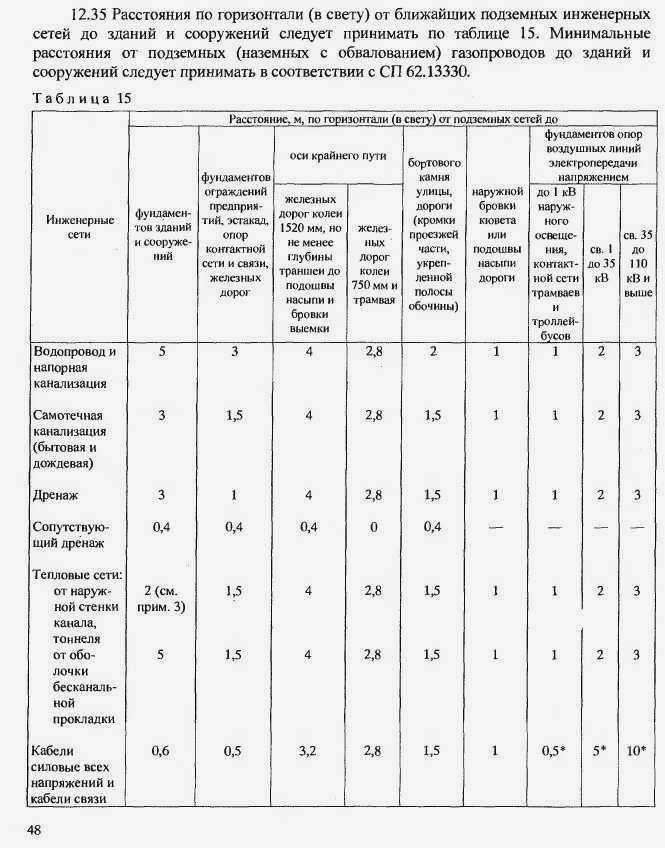

СНиП 2.07.01-89* четко регламентирует горизонтальное расстояние от подземных канализационных сетей до:

• фундаментов сооружений – 5 м для сетей напорной канализации и 3 м для сетей самотечной канализации
• эстакад, ограждений, опор – 3 м и 1,5 м соответственно
• железнодорожной колеи – 4 м
• бордюр проезжей части – 2 м для напорной канализации и 1,5 м для самотечной канализации
• бордюр наружной канавы – 1 м
• столбы уличного освещения и воздушная линия – 1 м
• опоры высоковольтных сетей – 3 м

Выводы

При строительстве любого типа канализации должны соблюдаться необходимые технические условия и требования к защитной зоне. Возможны отклонения от принятых стандартов прокладки канализации и изменения минимальных расстояний от наружных стен до стенок трубопровода. Однако такие изменения должны быть одобрены соответствующими органами, а для проведения работ в защитной зоне канализации необходимо получить их согласие.

К безопасности канализационных труб необходимо относиться ответственно и избегать возможных аварий. Ведь от них зависит жизнеобеспечение жителей любого современного населенного пункта.
