Как соединяются алюминиевые и медные кабели
При прокладке электрических кабелей иногда возникает вопрос о способе соединения медных и алюминиевых кабелей. Этот вопрос особенно актуален при электромонтажных работах в старых жилых домах, где основная часть электрической сети выполнена алюминиевым проводом. О том, как соединить алюминиевые и медные провода, чтобы избежать проблем с проводкой, будет рассказано далее в этом обзоре.

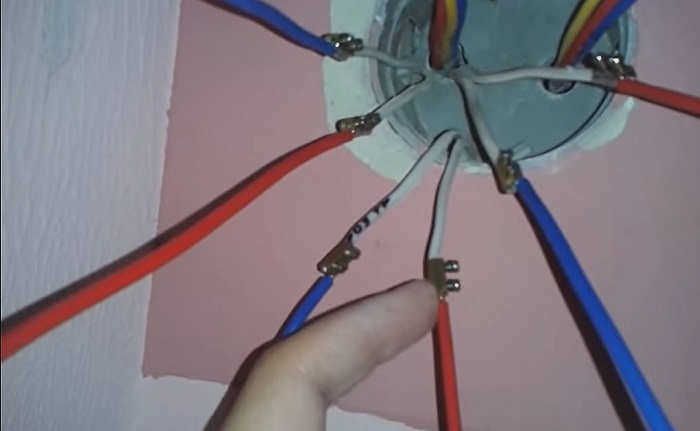

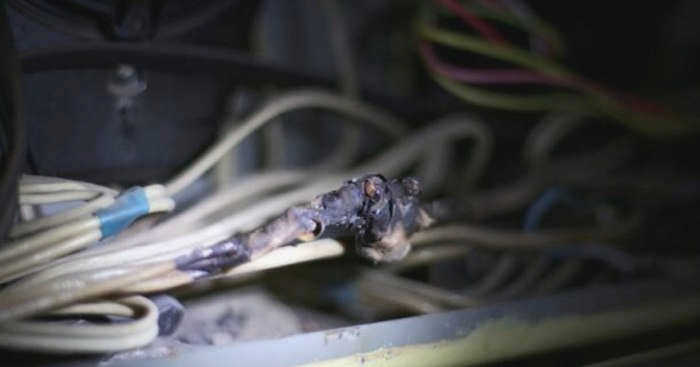

Хорошо известно, что проблемы с прямым соединением меди и алюминия вызваны электрической коррозией. В сухой среде при прямом контакте ничего не произойдет, но при повышенной влажности на стыке образуется короткозамкнутый гальванический элемент, где металлы начинают играть роль батареи с "плюсом" и "минусом". Сам металл почти плавится, вызывая разрыв решетки с возможным коротким замыканием и воспламенением изоляции. Это, в свою очередь, может привести к пожару.
Чтобы избежать этого, для косвенного соединения медных и алюминиевых проводов используют различные виды контактных устройств.
Все способы соединения можно разделить на 2 группы в зависимости от контакта между проводниками:
- Имеется прямой контакт между проводниками: скрутка, обжим, соединение заклепками, хомутами.
- Непосредственный контакт между проводниками отсутствует: свинчивание, соединение с помощью различных типов клеммных колодок.
Важно: При соединении алюминиевых и медных проводников рекомендуется использовать вторую группу методов соединения. Соединения группы 1 допустимы при условии, что медный провод обработан. Например, она может быть лужена припоем.

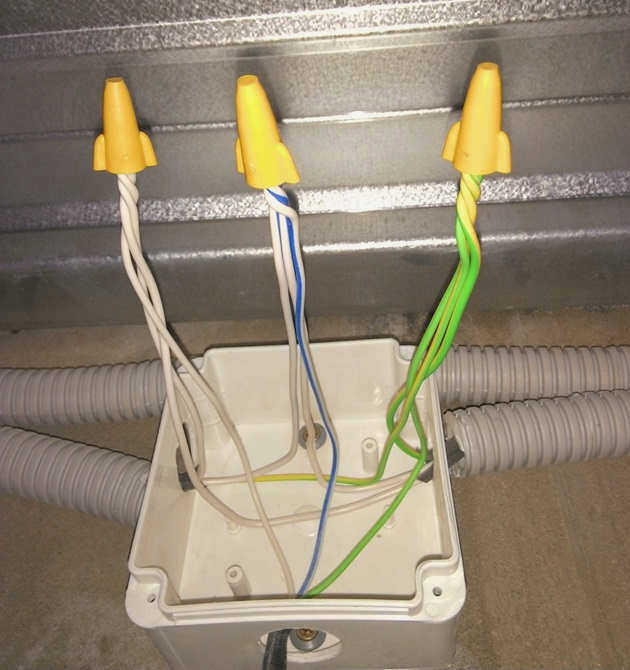

Скрутка
Это основной метод соединения в бытовом применении, он относительно прост в использовании, так как не требует специальных инструментов или оборудования. Однако при сращивании алюминиевых и медных проводов этот метод следует использовать очень осторожно, соблюдая следующие условия:
- Многожильное соединение выполняется путем скручивания двух концов кабеля вместе; конец одной жилы не должен быть обернут вокруг другой;
- Рекомендуется лудить или паять медные кабели перед скруткой; это особенно важно для скрученных медных кабелей;
- необходимо нанести защитное влагостойкое покрытие на соединение алюминиево-медного кабеля.

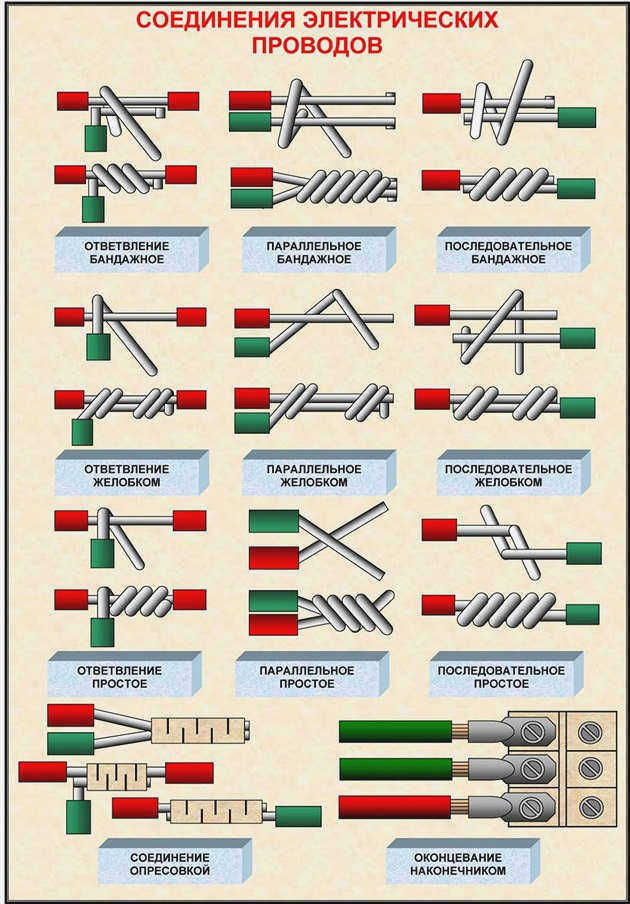

Существует три основных типа скрутки: прямая, ленточная и желобчатая. Следует отметить, что наилучшие результаты получаются при скручивании полос. При скрутке стоит учитывать, что количество витков напрямую зависит от диаметра провода, так для провода диаметром до 1 мм необходимо сделать минимум 5 витков, для большего сечения не менее 3 витков. Помимо гидроизоляции следует помнить и об электроизоляции витой пары, для чего можно использовать специальные заделки.
Способы скрутки кабеля
Качественные витые кабели прослужат долго, но надежную гарантию может дать только использование промежуточного сращивания.
Как правильно сделать сращивание
Сначала подготовьте концы. Удалите изоляцию на расстоянии 3-5 см от края кабеля. Обратите внимание, что перед сращиванием на один из проводов надевается термоусадочная трубка, а когда все операции завершены, трубка переводится в открытое положение и зажимается. После очистки концов скрутите провода в соответствии с предложенной схемой. Убедитесь, что провода скручены так, чтобы они не пересекались.

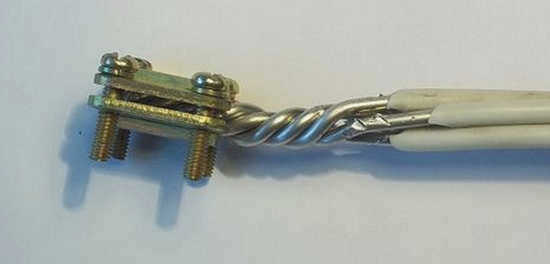

Скрутка и паяное соединение
Самый простой метод соединения проводов – это скручивание их вместе. И хотя этот способ, мягко говоря, не приветствуется правилами устройства электроустановок, его все равно часто используют при прокладке кабелей в жилых помещениях. И если витая пара выполнена из медных и алюминиевых проводов, то для достижения надежного и долговечного контакта между этими проводниками необходимо перед скруткой лудить провода, а затем спаивать концы готовой витой пары. Следует отметить, что для лужения алюминиевых проводов требуется специальная кислота.
Скручивание медных и алюминиевых проводов вместе с последующей пайкой обычно используется в распределительных коробках при монтаже скрытой электропроводки или при замене участков проводки.

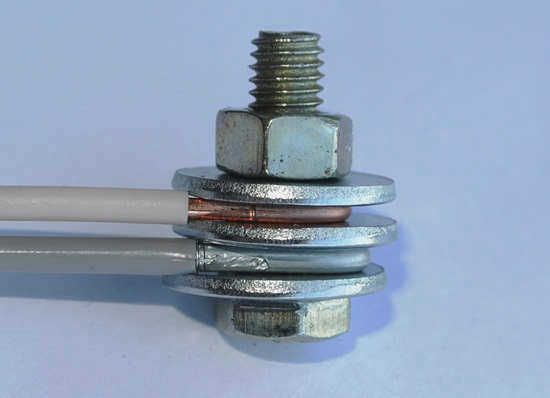

Винтовое соединение

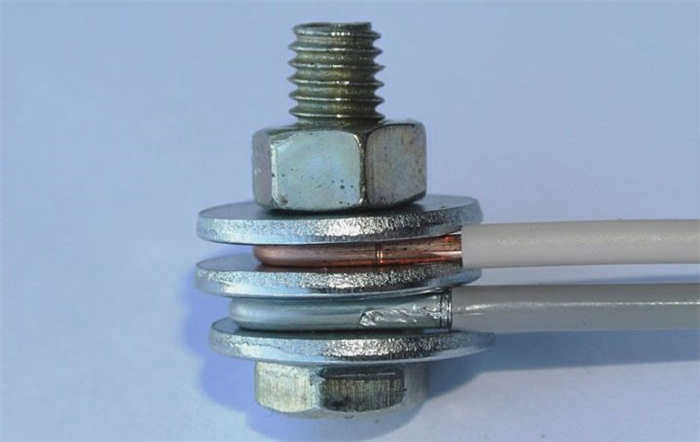

Винтовое соединение между медным и алюминиевым проводником (с шайбой в качестве прокладки) обеспечивает достаточно надежный контакт, но имеет (по сравнению с паяным "неразъемным" скрученным соединением) ряд недостатков. Со временем болтовое соединение может ослабнуть, поэтому необходимо использовать гравировальную шайбу для предотвращения ослабления болтового соединения. Но даже при использовании гравировальной шайбы (хотя и довольно редко) такое соединение может потребовать дополнительной затяжки. Кроме того, такое соединение из-за его размеров довольно сложно использовать в распределительных коробках, имеющих небольшое пространство внутри.

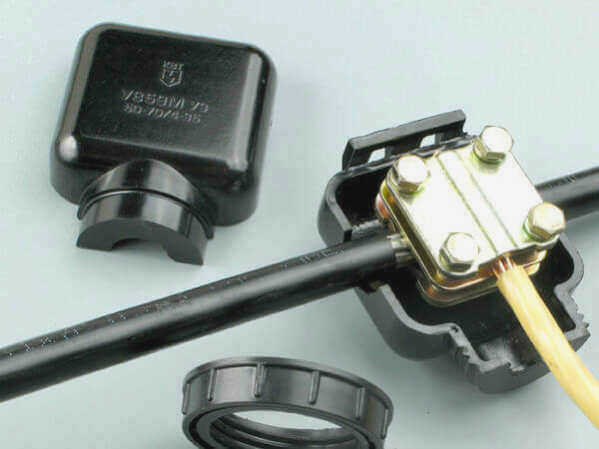

Грецкий орех
Гайка представляет собой небольшую пластиковую коробку, в которой находятся три стальные пластины, скрепленные болтами. Медный или алюминиевый провод помещается между пластинами и прочно затягивается винтами. Можно использовать как многожильные, так и одножильные провода. Гайки чаще всего используются для соединения алюминиевого провода, идущего от низковольтного АВС, и медного провода, идущего от дома. Как и в случае болтовых соединений, гайки могут быть сняты и поэтому являются соединениями многократного использования.
Однако из-за большого размера и громоздкой формы гайки нельзя использовать в распределительных коробках. Их также нельзя "встраивать" в стену. В среднем цена такой кабельной перемычки варьируется от 25 до 80 рублей, в зависимости от сечения используемых проводов и производителя.

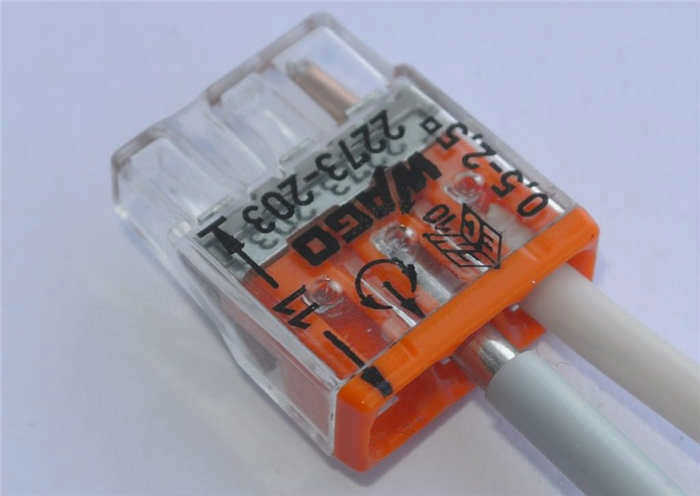

Клеммы WAGO
Клеммы WAGO состоят из самозажимной металлической пластины, покрытой антиоксидантной пастой, и диэлектрического корпуса. Алюминиевые и медные провода вставляются в соседние отверстия и удерживаются одной пластиной. Таким образом, материалы не контактируют друг с другом и не окисляются.
Клеммы WAGO используются в основном в группах освещения, так как пластина часто выгорает, а сама клемма может расплавиться под воздействием высокого тока. Следует отметить, что максимальное сечение провода для клемм WAGO составляет 2,5 мм2, поэтому мы не рекомендуем ставить провод толще этого значения.
Преимуществом клемм WAGO является их быстрый монтаж и компактные размеры, благодаря чему соединения легко помещаются в распределительной коробке. Однако клеммы WAGO не дешевы, и при большом количестве соединений их стоимость для пользователя будет довольно высокой.
2 полезных видео о проводке в доме
С научной точки зрения, когда существует не одна таблица справочных материалов, мне понравилось видео, снятое владельцем Electrician's Notes.
Технологию закручивания болтов и работу рифленой шайбы грамотно демонстрирует владелец компании Master Ok.
Рекомендую посмотреть оба видео. Материал от этих двух авторов полезен. Если возникнут непонятные вопросы, а они возникнут, когда вы посмотрите противоречивые комментарии под этими видео, задавайте их. Учитывайте все нюансы в обсуждении, чтобы установить истину.
Опрос для опытных электриков
3 способа совместить алюминиевый и медный провод, если в вашем доме старая проводка
Получайте одну из наших самых читаемых статей в свой почтовый ящик раз в день. Присоединяйтесь к нам на Facebook и ВКонтакте.
Подписаться на
Вы можете отписаться от рассылки в любое время.
Сегодня подавляющее большинство электропроводки изготавливается из меди. Однако в старых домах все еще можно встретить проводку из алюминия. В основном это связано с тем, что их электрические сети создавались в то время, когда этот металл был в дефиците, поэтому использовался алюминий. Все это может вызвать достаточно много сложностей в организации функционирования электрической сети.
Суть проблемы
Не используйте кабель "витая пара"! / Фото: ewstracker.ru.
Важно помнить, что медные и алюминиевые провода никогда не должны соприкасаться друг с другом. Это необходимо учитывать при любом способе соединения различных проводов. Это связано с тем, что медь и алюминий – агрессивные по отношению друг к другу металлы. При их соединении под напряжением происходит химическая реакция окисления, что приводит к ухудшению проводимости тока. Затем такая "конструкция" начинает нагреваться все больше и больше и вызывает пожар. По этой причине медь и алюминий никогда не следует соединять с помощью обычной скрутки.

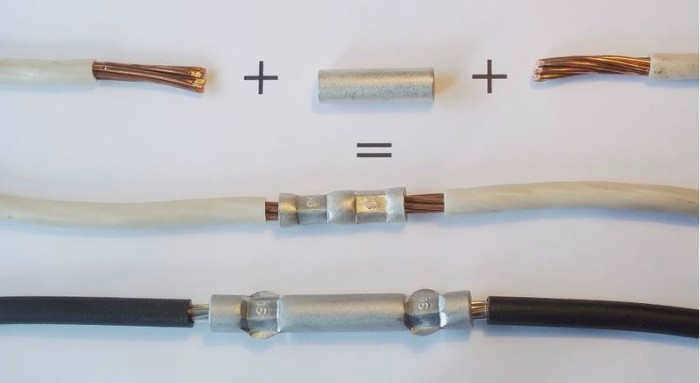

1. метод обжима
Самый лучший способ. /Фото: wiid.ru.
Этот метод обычно выбирают профессионалы, поскольку он очень надежен и долговечен. Основной проблемой для домашних мастеров будет то, что для обжима медных и алюминиевых проводов требуется специальный инструмент – гидравлический ручной пресс. Провода соединяются специальными гильзами. Они обеспечивают длительный контакт. Есть, конечно, люди, которые используют для обжима молоток, но это не совсем "правильно".
