Важно! Крепежный элемент – шпунт – играет важную роль в этом типе соединения. Поэтому, выбирая его, не гонитесь за дешевизной и покупайте действительно качественный продукт.
Как соединить две балки по длине: рекомендации мастеров и пошаговая инструкция.
При строительстве зданий из различных видов деревянных балок возникают ситуации, когда необходимо использовать не отдельные детали, а составной элемент, так как длины стандартного куска не хватает. В этом случае необходимо соединить брус по всей длине.
Эта операция довольно часто проводится, если длина стены возводимого здания превышает шесть метров. В этой статье мы рассмотрим виды продольного фугования в домостроении и поговорим о том, как выполнить эту процедуру самостоятельно.
- Типы продольных столярных изделий
- Шпунтовое соединение
- Локтевое соединение
- Радиальное соединение шпунта и паза
- Соединение вполдерева
- Соединение по применению
- Как выбрать правильное соединение
- Особенности соединения профилированных материалов
- Что нужно знать, чтобы сделать продольный шов своими руками
- Видео

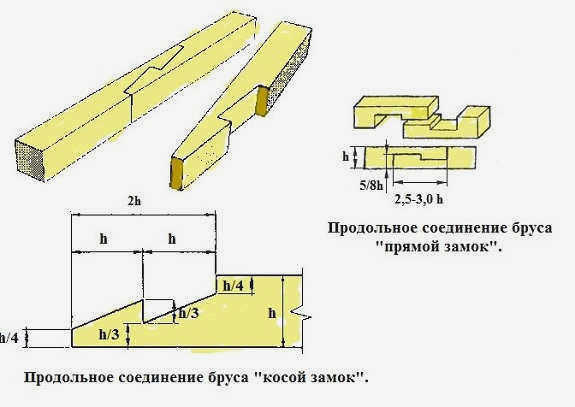

Длина скандинавских соединений
Регулируемая длина обычного деревянного элемента для строительства деревянных зданий составляет шесть метров. При больших размерах используйте один из следующих методов соединения:
- продольное соединение с использованием шпунта и паза;
- торцевое соединение;
- продольное соединение с использованием шпунта и паза; и
- соединение встык;
- соединение встык; соединение в полдерева.
Виды соединений
В процессе строительства дома важно соединить детали так, чтобы получившиеся края лежали заподлицо с точностью до мм. Отклонения в одной нити вызовут целую цепь несоответствий, что скажется на качестве, несущей способности стен.
Существует три типа соединений.
- В углах, чтобы древесина была герметичной.
- Между собой вертикально в стене.
- Горизонтально в местах, где требуется большая длина.
Все стыки прокладываются натуральным уплотнителем – джутовым или льняным волокном. Мох, обладающий антисептическими свойствами, в основном используется при строительстве бань, сезонных коттеджей, так как он частично выдавливается под весом тяжелого бруса с большим сечением.
Угловое соединение бруса
Все схемы углового соединения делятся на две большие группы – с остатком и без остатка. Первая – традиционный способ для бревенчатых домов, требующий большего количества материала на единицу площади. Второй стал возможен с появлением геометрически правильных пиломатериалов, позволяющих стыковать брус заподлицо с брусом.
Угол с остатком
Название соединения происходит от его конфигурации: брус выступает за внешнюю часть сруба на 20-25 см. Это надежное крепление, не требующее дополнительной фиксации. Верхние венцы удерживают предыдущие венцы на месте под давлением собственного веса. По мере усадки "замок" венцов только сильнее затягивается, укрепляя конструкцию всего дома. Здания, построенные по этой технологии, считаются самыми сейсмостойкими.
Дополнительным преимуществом соединения "угол-обод" является то, что пазы вырезаются на высокоточном станке. Строителям остается только собрать бревенчатый дом, как строительный набор, проложив стыки теплоизоляцией.
Существует несколько методов.

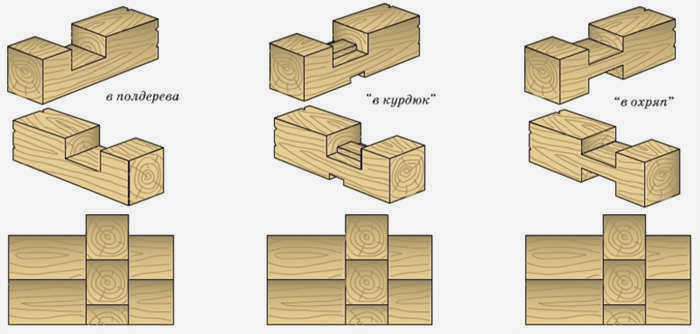

- В чашу. В верхней части бревна делается паз, а верхний обод плотно вдавливается в паз. "Продвинутый" отстойник включает дополнительные боковые углубления.
- Бортик. Соединение с помощью двух пазов разного размера. На верхнем пазу сделан выступ для усиления жесткости конструкции.
- Зазубренный. Та же чаша, но пазы делаются на верхней и нижней стороне с глубиной в четверть сечения.
Одним из недостатков соединения "шпунт-паз" является неудобство, связанное с необходимостью внешней отделки дома из-за выступающих концов. Без защиты торцы бруса со временем растрескиваются, а если соединение выполнено некачественно, то в угол невозможно "зайти" с утеплителем.
Угол без остатка
Существует несколько способов соединения балок в углах без выступа за периметр сруба, но не все они могут быть использованы для строительства жилища.

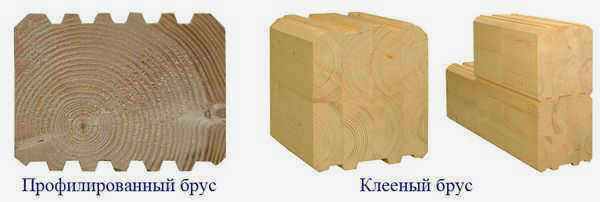

Соединение профилированных балок
Для строительства бревенчатого дома не обязательно нужен дорогой клееный брус. Вы можете выбрать менее дорогой вариант профилированного бруса. Профилированный брус отличается своей уникальной формой, которая позволяет плотно соединять каждый ряд здания. В настоящее время используется несколько типов профиля. Одним из самых популярных является "теплоизоляционный" вариант, в котором предусмотрено место для теплоизоляционного материала.
Во время строительства материал соединяется различными способами:
- по длине;
- в углах;
- с другими материалами.
При строительстве из профилированного бруса необходимо предусмотреть фазы, через которые будет уходить вода, и больше внимания следует уделить местам соединения с другим материалом (необходимо знание технических условий). Древесина может расширяться или сжиматься под воздействием различных условий окружающей среды.
Сухая строганная древесина должна быть правильно соединена. Тип соединения выбирается в зависимости от архитектурных особенностей здания. Соединение по углам и длине выполняется несколькими различными способами. Разница между ними заключается в форме шпунта или паза.

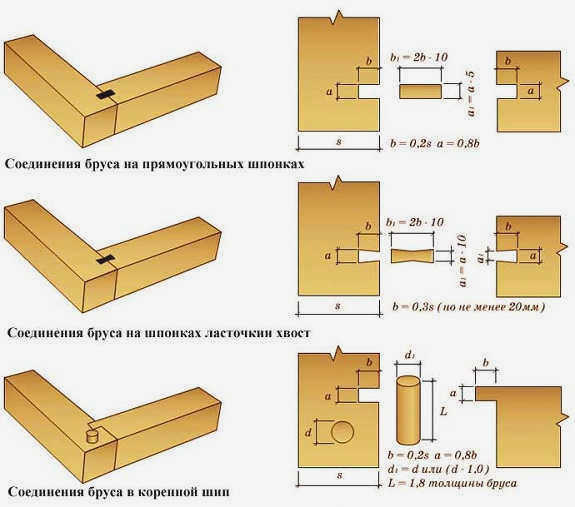

Деревянная балка соединяется по углам:
- с остатком (конец торчит наружу);
- без остатка.
Для Т-образных соединений и наращивания длины используются следующие методы соединения:
Сухой клееный брус также соединяется одним из вышеупомянутых способов соединения.
Как выбрать правильное соединение
Соединения используются при строительстве несущих стен, перегородок, стропил и перекрытий. Тип используемого соединения должен выбираться в зависимости от типа нагрузки:
- сжатие, следует выполнять так, чтобы концы максимально соприкасались;
- растяжение, соединения должны быть всегда сцеплены;
- изгиб, соединение выполняется под углом.
Для разных типов концы деталей обрезаются определенным образом. После того как соединение сделано, джут вставляется в шов. Для увеличения длины используются различные типы соединений.

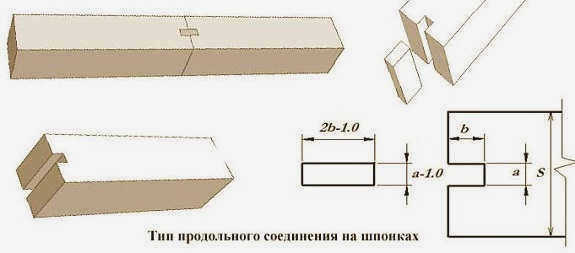

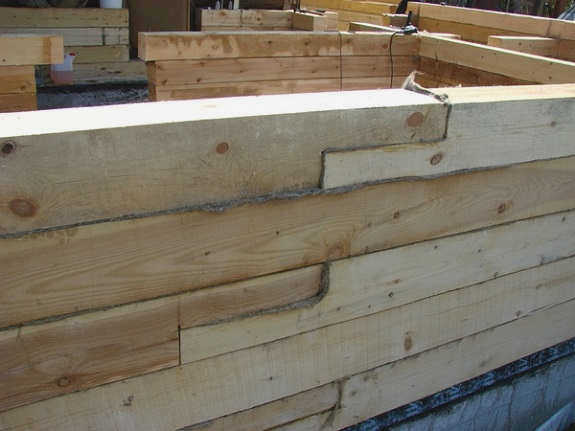

Соединяя шпунтованную древесину, можно получить прочную конструкцию с необходимой жесткостью. Необходимы высококачественные шпунты и пазы. Стыковые соединения используются для соединения пиломатериалов, которые будут использоваться для возведения несущих стен.

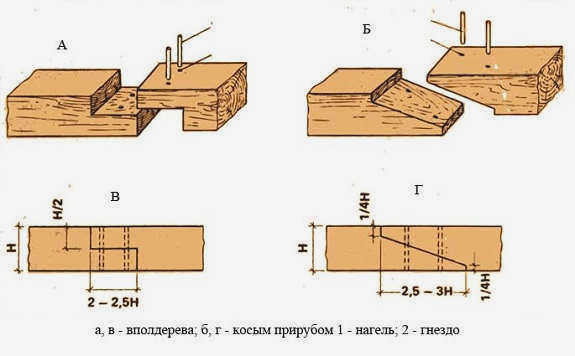

Соединение деревянного пола

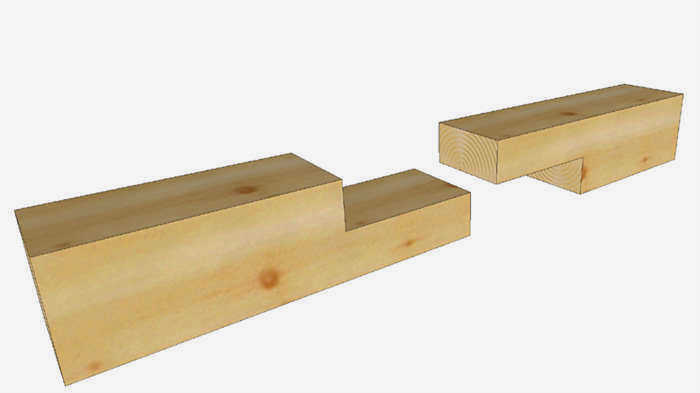

Это самое элементарное решение. Концы соединяемых деталей срезаются под прямым углом на половину толщины деревянной детали. Детали соединяются путем загибания одного конца к другому. Герметичность соединения обеспечивается изоляцией (прокладывается джутовая лента). В строительстве для повышения прочности соединения используются деревянные нагели, которые также могут крепиться шурупами.
Радиальное шиповое соединение
Соединение древесины в шпунт и паз
Этот тип соединения несколько сложнее. В торце одной детали прорезается шпоночный паз (1/3 размера поперечного сечения), а в другой детали делается паз (похожий на трапециевидный паз). Это трудоемкое соединение требует особой точности (соблюдается угол 45°). Углы сруба соединяются аналогичным образом.
Как соединять бревна

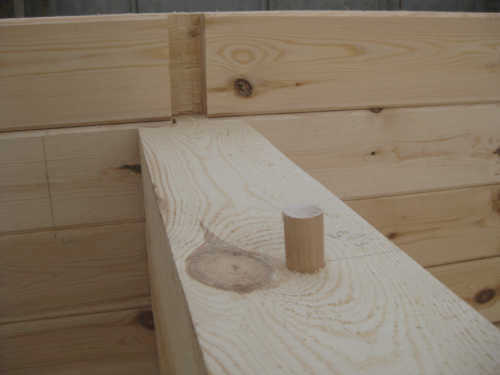

Помимо углов и продольного соединения, бревна необходимо соединить в вертикальном направлении. После укладки двух рядов древесины необходимо установить дополнительные крепления в виде нагелей или шпонок.

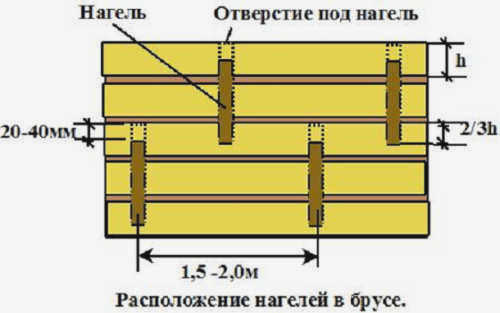

В качестве нагелей лучше всего использовать деревянные квадратные стержни с ребром 18 мм и длиной 250 мм. Для установки используются предварительно просверленные отверстия диаметром 25 мм. Глубина сверления в полтора раза превышает высоту дерева. Это означает, что один нагель полностью проникает в верхнюю часть древесины и наполовину в нижнюю. Нагели вбиваются поочередно так, чтобы вертикальная линия крепления не пересекалась со стыками в нижних рядах. Нагели всегда крепятся в углах и в оконных и дверных проемах.
Какой тип нагелей выбрать?
Для соединения ободов лучше всего использовать деревянные нагели. Металлические дюбели намного прочнее деревянных, но используются для особо прочных соединений. В целом мастера не любят металл по двум причинам:
- Зимой на стальной поверхности всегда образуется конденсат, дерево разбухает и гниет, а прочность соединения падает до нуля;
- После шести месяцев эксплуатации металл ржавеет, а стыки между рядами заклинивает. Вместо нормальной усадки ряды просто провисают на металлических стержнях.
При выборе дюбелей лучше всего использовать квадратные дюбели, изготовленные из высушенной березы. Благодаря своим острым углам, дюбели врезаются в мягкую древесину, и соединение получается прочным и надежным.
Круглые деревянные дюбели устанавливать сложнее, если ошибиться с диаметром отверстия даже на полмиллиметра, соединение двух балок не получится, соединитель может легко выпасть из угла или стены. Если размер слишком велик, легко сломать древесину.
Кроме того, не следует использовать клей, краску или шпатлевку для монтажа углов или деревянных стен. Единственное исключение – монтажная пена, задуваемая для уплотнения несущей поверхности ленты. Любые жесткие соединения не помогут устранить щели и разрывы.
