Современным крепежным изделием, которое не только соединяет бревна между собой, но и компенсирует усадку дома и зазоры между балками, является пружинный узел 'Force'.
Какое соединение древесины лучше всего подходит для углов?
Затронем вопрос, который не является очевидным, но чрезвычайно важен для тех, кто только собирается строить деревянный дом или баню – соединение древесины в углах.
В этой статье мы дадим краткий обзор схем популярных типов соединений, используемых в настоящее время в массовом строительстве, обсудим преимущества и недостатки и, самое главное, ответим на вопрос, какой тип соединения бруса мы считаем лучшим и рекомендуем клиентам ГК "Смирновъ".
Сразу хочу отметить, что тексты для блога пишет человек, непосредственно занимающийся производством и строительством балок – поэтому оценочное мнение будет основано на личном опыте.
Виды соединения древесины

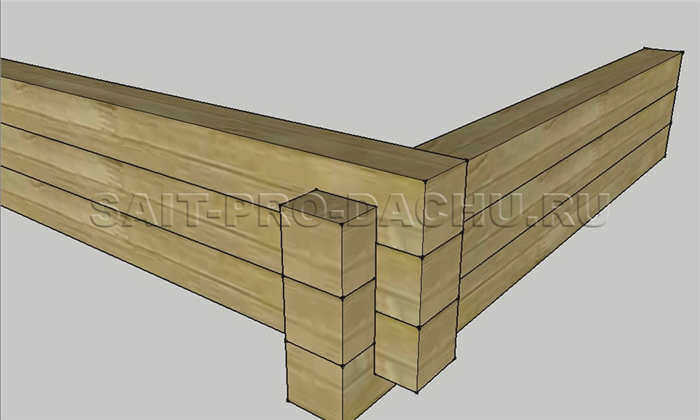

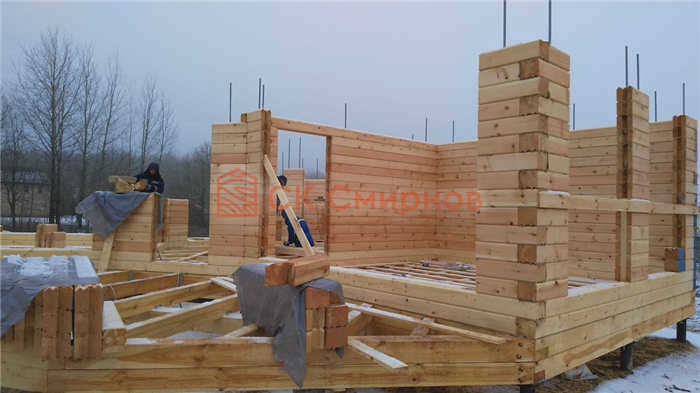

Существуют такие типы угловых соединений, как "с остатком" и "без остатка". Это относится к тому, выходит ли часть древесины за контур здания.

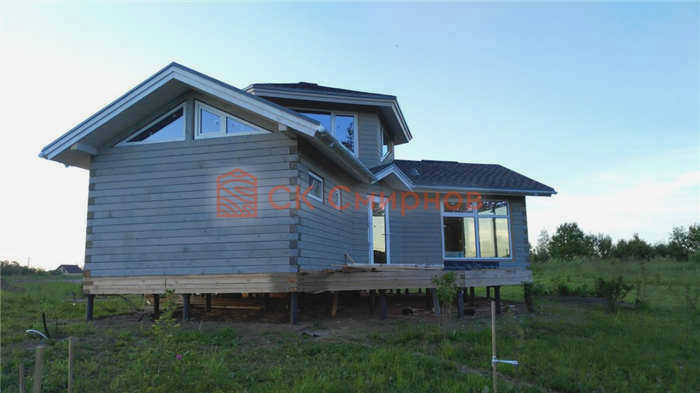

Стыки без зазора
Выполнение углов без остатка – лучший способ экономии материала. Если вы строите небольшой загородный дом или баню, часто можно не соединять брус по всей длине – стандартные балки имеют длину 6 метров. Кроме того, в стык не затекает вода, а обшивать сайдингом или обрешеткой проще. Но вот как сделать уголок, собранный без остатка, чтобы в него не задувало, нужно очень постараться.
- Дешево
- Дешево (очень).
- Дырки в углах
- Сумасшедшие счета за электричество
Тот вид "теплого" угла, который большими буквами прописан на каждом строительном сайте. Обычно изображается как удивительное преимущество, но на самом деле – голый минимум любой бригады по установке бревен для этого самого теплого угла в коренном шипе. Мы называем это узким углом.
- Уменьшает смещение бруса
- Дешевый
- Не требует дорогостоящего оборудования
- Зазоры появляются во время усадки
- Мостики холода
- Просты в изготовлении
- Изготовление не занимает много времени
- Низкая стоимость
- Во время усадки образуются швы
- Деформация углов
- Мостики холода
Полузаглубленный шпоночный паз
- Достаточно надежно
- Практически нет воздушных карманов
Угловые соединения

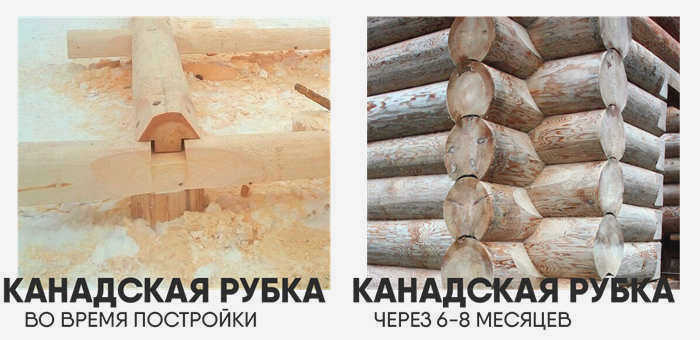

Существуют различные способы соединения древесины так, чтобы образовался угол. В прошлом они традиционно соединялись в "чашку", не встык на концах, а с небольшим углублением. Это создавало поперечное соединение с торцами, торчащими наружу. Однако есть несколько способов избежать того, чтобы такие выступы не бросались в глаза при наружной отделке.
Поскольку древесина имеет правильную геометрию с прямоугольным или квадратным сечением, ее гораздо легче соединить, чем бревна. Даже если оно имеет округлую форму. Такая форма облегчает разметку и нанесение пазов и обеспечивает плотное соединение.
Рассмотрим основные варианты соединения древесины под углом друг к другу:

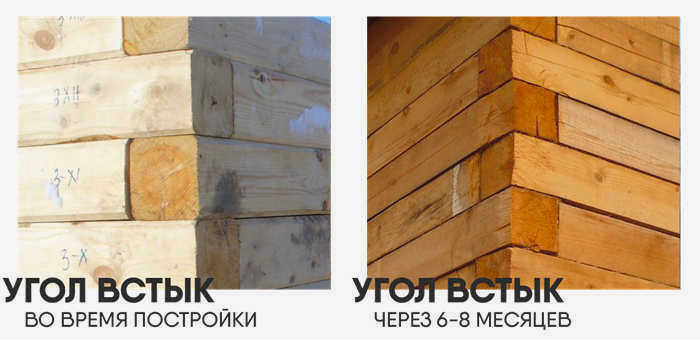

- Соединение встык. Самый простой метод, который не требует пропила или паза. Один брус соединяется встык с другим, причем стыки смещаются и меняются в каждом ряду, как на предыдущей фотографии. Такое соединение очень хрупкое и требует дополнительной фиксации перфорированными стальными пластинами, скобами или другими крепежными элементами. Кроме того, стыковые соединения, даже при хорошей изоляции, со временем дают течь и пропускают влагу. Поэтому этот метод чаще всего используется в хозяйственных постройках и других нежилых зданиях.

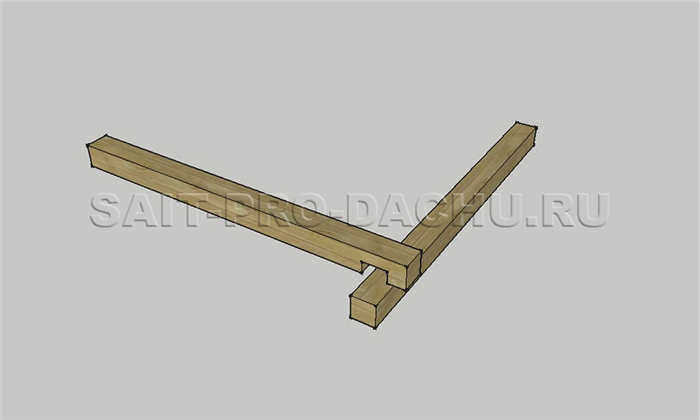

- Фахверк. Этот тип соединения очень популярен, поскольку доступен даже неопытным плотникам. Он предполагает вырезание части бруса с торца на половину его глубины. В результате на концах получаются ступени, которые накладываются друг на друга. Чтобы укрепить стыки, их просверливают и в отверстия вбивают дюбели. Такие же нагели используются и вдоль пролетов между углами.
Нагели используются для предотвращения смещения бруса в сторону при изменении влажности древесины. Вначале это деревянные, а позднее металлические "гвозди", которые забиваются через каждые 2-3 бревна (балки) для создания жесткого соединения.
Нагели особенно полезны в уязвимых местах, таких как оконные и дверные проемы и верхние слои сруба.
Современным, усовершенствованным вариантом нагелей является пружинный узел "SILA". – Это крепежный механизм, который не только предотвращает боковое движение древесины, но и прижимает балки/бревна друг к другу – даже в верхних слоях.
Пружинный узел SILA значительно сокращает время усадки деревянного каркаса. Вместо одного-двух лет, древесина в срубе "усаживается на место" максимум за несколько месяцев. Другими словами, отделочные работы можно начинать сразу после возведения "коробки".
Сергей Ненашев, генеральный директор компании "Узловая сила
Виды соединения
Знать, что такое теплый угол при строительстве деревянного дома, необходимо любому строителю. В проектной документации содержится необходимая информация о конструкции и размерах угловых соединений. Они выполняются в виде пазов и выступов различной формы. Два, три или четыре элемента соединяются между собой и образуют прочное основание для укладки следующего яруса.
Конструкция стыка может иметь вид:
- стык без остатка – когда элементы не пересекают границы стыка;
- с зазором – древесина выходит через стык;
- стыковое соединение – элементы соединяются встык и фиксируются скобами, штырями или распорками;
- Т-паз – соединение между стеной и перегородкой.
Пазы в деревянных профилях выбираются с помощью цепной пилы, лобзика, ручной чашечной фрезы.
Существуют требования к соединению звеньев:
- Простота обработки.
- Прочность.
- Минимальная потеря тепла.

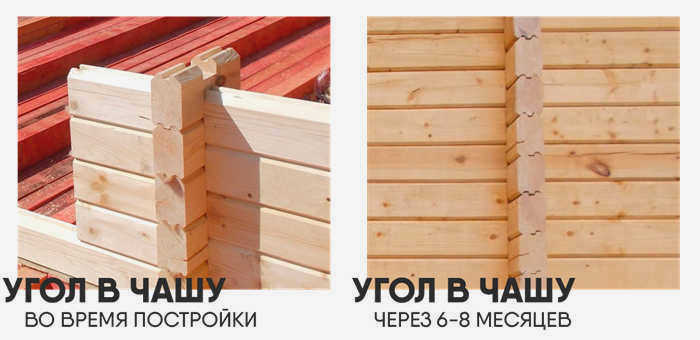

При строительстве деревянных домов используются уголки, которые соединяются в так называемую "чашку":
- в "чашку";
- в "ножку";
- квадратные нагели;
- нагели "ласточкин хвост";
- шпунт;
- удлиненные – с одинарным, двойным или четверным шпоночным пазом;

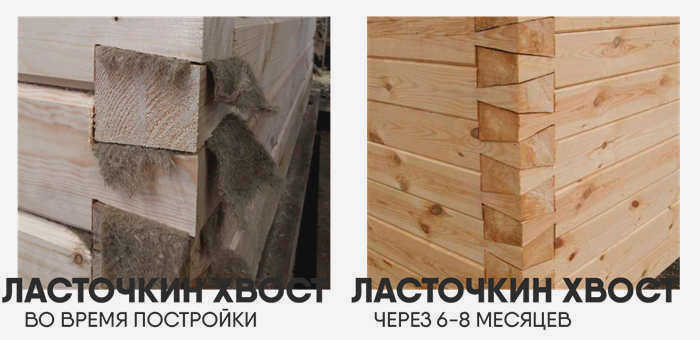

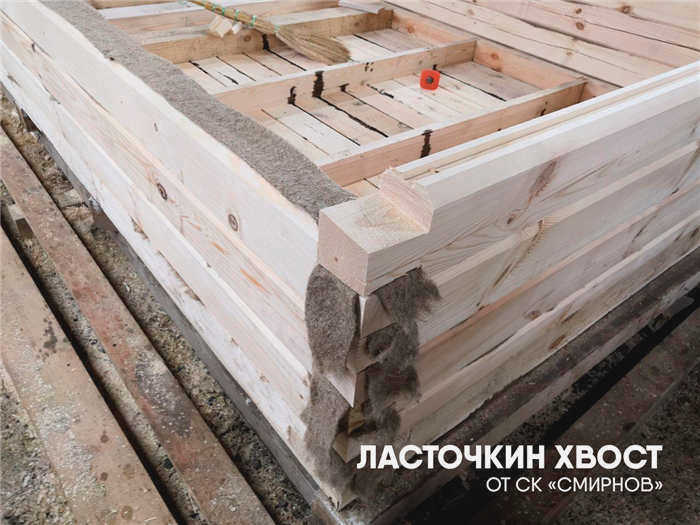

- открытые или закрытые штифты типа "ласточкин хвост – трапециевидные симметричные шпунты;
- открытый или закрытый "полушарнир" – прямоугольный клин.
Необходимая теплоизоляция соединения достигается не только за счет конструкции соединения, но и за счет применения теплоизоляторов:
- эластомерных и полимерных обвязочных материалов;
- пенька;
- мех;
- джут;
- льняная вата;
- пенные или силиконовые герметики.
Описание видео
Посмотрите это видео, чтобы увидеть, как дерево сочетается в теплом уголке:
Читайте также:
Шлифовка стен на ножках внутри дома: зачем и как это делать
Соединение стыков
Самая простая конструкция стыка. Стыковое соединение выполняется из металлических пластин с шипами, уголков. Они крепятся скобами или гвоздями. Концы профилей тщательно выравниваются, чтобы обеспечить плотное прилегание.
Стык должен быть изолирован снаружи, чтобы предотвратить прямое проникновение ветра и холода через стык. Для этого на лицевую сторону примыкающего бруса укладывается теплоизолятор.
Это соединение используется, если наружные стены должны быть утеплены и обшиты панелями.
Прежде всего, стыки должны быть герметизированы, так как профилированный брус склонен к высыханию. Теплоизоляция выполняется по поверхности стены, сверху наносится гидроизоляционная мембрана и устанавливается внешняя отделка.
Соединение встык быстро делается, но не подходит для высококачественных теплых углов в деревянном доме. Для их изоляции необходимо предпринять слишком много дополнительных шагов. Этот метод используется для пристроек и других сооружений, не несущих ответственности.
Соединение в шпунт и паз
Это усиленное соединение двух деталей встык, при этом в лицевой и боковых поверхностях детали выбираются отверстия в форме шпонок на глубину 0,2-0,3 толщины бруса. Крепеж изготавливается из твердых пород древесины – ясеня, дуба, осины.
Методы без остатка
При соединении древесины без остатка получается квадратное стыковое соединение. Существует три типа стыкового соединения:
- соединение встык;
- шпунт и паз;
- шпунт и паз.
Давайте рассмотрим характеристики всех трех подтипов.
Соединение встык
Самый простой вариант – стыковое соединение профилированного бруса. Стык выполняется с помощью стальных шпунтованных досок или скоб. Качество соединения зависит от качества обработки паза. Паз должен иметь идеальную поверхность. Но даже при высококачественной обработке такой уголок не обладает высокой прочностью уплотнения и подвергается регулярным нагрузкам.
Это приводит к потере допустимого коэффициента теплопотерь. Поэтому такой тип крепления не используется в саунах.

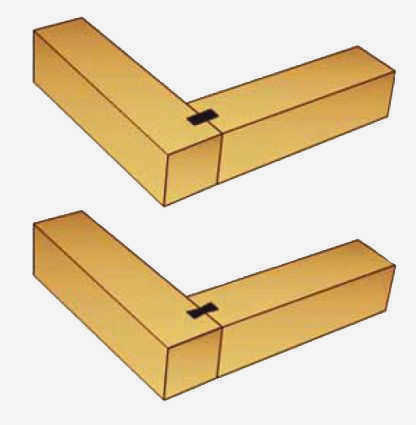

Со шпонкой
При использовании метода "шпунт-паз" для фиксации древесины следует использовать прокладку из твердой древесины. Прокладка из твердой древесины и дерево. После того как древесина помещена в паз, шпонка фиксирует древесину и не дает ей двигаться. Это наиболее распространенный тип соединения.
шпунт и паз

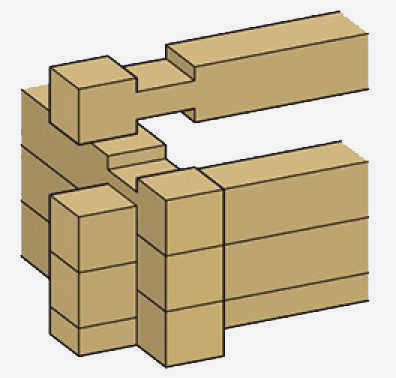

При соединении методом "шпунт-паз" паз вырезается на конце пиломатериала, а шпунт формируется на конце другого пиломатериала, с которым будет производиться соединение. Две доски стыкуются под углом 90 градусов для получения идеального соединения. Чем больше шипов и пазов, тем прочнее конструкция.
После укладки брусьев в паз всегда укладывается льноджутовая вставка. Льняно-джутовая вставка. Эта вставка уплотняет угол сруба и повышает теплоизоляцию. Кроме того, в любой установленный брус вбиваются деревянные нагели (также известные как дюбели) для придания дополнительной прочности креплению. Существует два типа нагелей: цилиндрические и квадратные. Более распространенным является цилиндрический тип, поскольку он предотвращает частичное оседание стен. Квадратный дешевле в производстве, но слабее в плане устойчивости к растрескиванию. Эти крепежные элементы изготавливаются из твердой древесины, например, березы.
Требования к угловым соединениям
Перед началом любой работы всегда полезно точно знать, каким должен быть конечный результат. Это относится и к угловым соединениям.
На самом деле существует всего два требования:
- Надежность
- и герметичность.
С первым все просто. Если балки не держатся вместе на углах, то дом имеет все шансы рухнуть, ведь стены в обязательном порядке испытывают действие не только вертикальной, но и горизонтальной разрывной силы.
Во втором требовании также есть логика. Ни одному хозяину не понравится дом, в углах которого дует ветер.
Как видите, все требования не лишены логики, но для того, чтобы их добиться, был испробован не один способ.
Как соединить древесину в углах
Хорошее решение для владельцев домов из деревянного каркаса. Никаких хлопот с углами. Но если вы хотите построить сруб, вам придется изучить не один вид всех типов соединений, пока вы не найдете тот, который вам понравится. Начнем с тех, которые до сих пор используются в России.
Угловые соединения

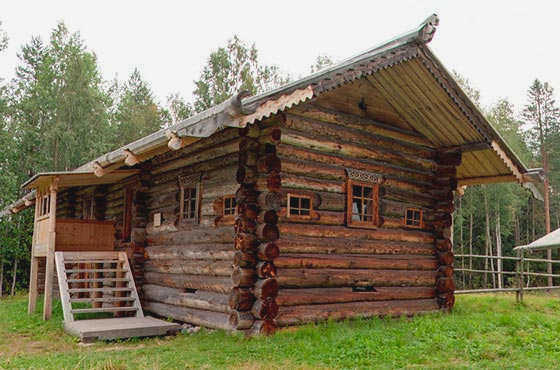

Самыми старыми и одновременно самыми надежными являются соединения встык. Это тип соединения, при котором углы стен представляют собой своеобразный "хвост", который можно увидеть на каждой фотографии русской избы. Наши бабушки и дедушки умели строить.
Помимо того, что он по праву считается самым надежным соединением с остальными, он также является лучшей защитой от промерзания. Это немаловажное преимущество говорит об изобретательности наших предков.
Односторонний паз
Рассматривая основные типы углов, всегда начинайте с "одностороннего паза". На самом деле это достаточно надежное соединение, между тем незаслуженно пользующееся сомнительной репутацией.
Некоторые специалисты считают, что при таком типе соединения брус фиксируется только в направлении одного вектора, забывая о том, что следующая ламель будет удерживать конструкцию в строго перпендикулярной плоскости.
Двусторонний паз
Большинство бытовок изготавливалось по принципу двухстороннего паза. В этом варианте на каждом бревне на уровне четверти круга делались две выемки, поэтому каждый обод фиксировался в двух направлениях. Однако это не было преимуществом.
Практика показала, что вырезать две четверти круга гораздо проще, чем одну половину круга. А это, в свою очередь, положительно сказывается на скорости всего строительства.
