Соединение бруса встык

Для предотвращения гниения и плесени древесина должна быть обработана антисептиком. Содержание влаги в древесине не должно превышать 5%. В этом случае места соприкосновения древесины можно склеить. В связи с возможностью усадки каркасного дома важно оставить древесину на месте перед установкой дверей и окон. Продольные стыки профилированного бруса смещены друг относительно друга.

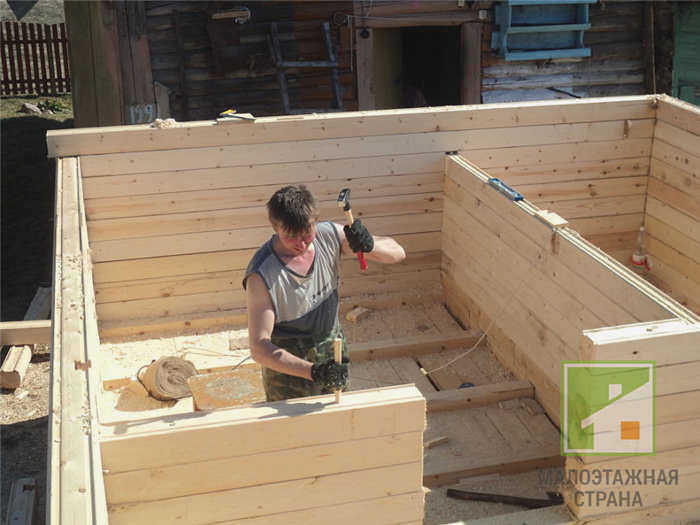

Как соединять консольные бревна: все способы продольных и поперечных стыков

Качество стыков стен влияет на долговечность, прочность и внешний вид дома. Деревянное здание было одним из первых, построенных человеком, и многие способы соединения древесины между собой были известны с древних времен. Они используются и сегодня, наряду с современными методами, использующими специальные крепежи. Ознакомившись со всеми известными способами, вы сможете выбрать тот, который покажется вам наиболее прочным и дешевым.

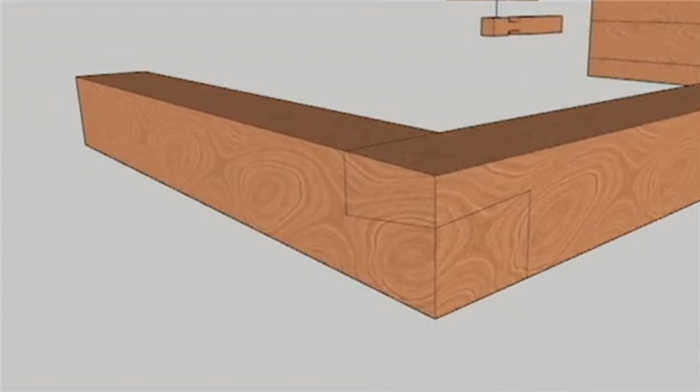

Угловые соединения

Существует несколько способов соединения древесины на углах. В прошлом их традиционно соединяли "в чашу", делая соединение не на концах, а немного дальше от них. В результате получалось крестообразное соединение с выступающими наружу концами. Однако существует множество способов избежать таких выступов, мешающих внешней отделке.

Поскольку древесина имеет правильную геометрию с прямоугольным или квадратным сечением, ее гораздо легче соединить, чем бревна. Даже если оно имеет округлую форму. Такая форма упрощает разметку и пазы и позволяет получить плотные стыки.

Рассмотрим основные варианты того, как соединить брус под углом к себе:

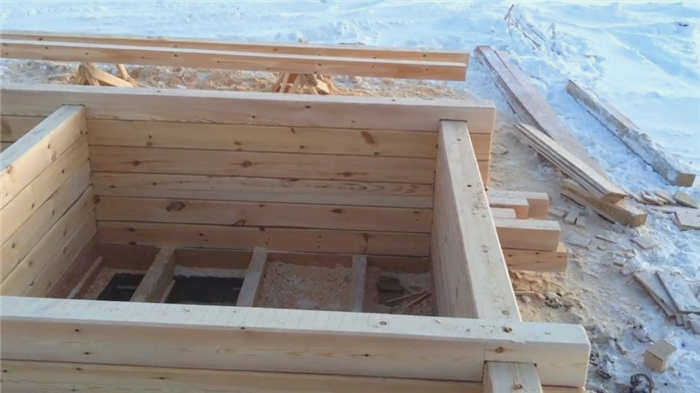

• Стыковка. Самый простой метод, который не требует пропила или паза. Один брус прилегает к боковой стороне другого, а стыки перемещаются и меняются в каждом ряду, как на предыдущей фотографии. Такое соединение очень хрупкое и требует дополнительной фиксации перфорированными стальными пластинами, скобами или другими крепежными элементами. Кроме того, стыковые соединения, даже при хорошей изоляции, со временем дают течь и пропускают влагу. Поэтому этот метод чаще всего используется в хозяйственных постройках и других нежилых зданиях.

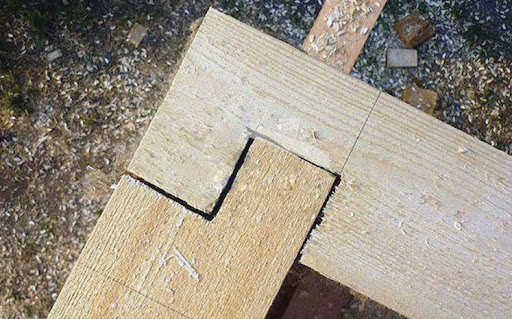

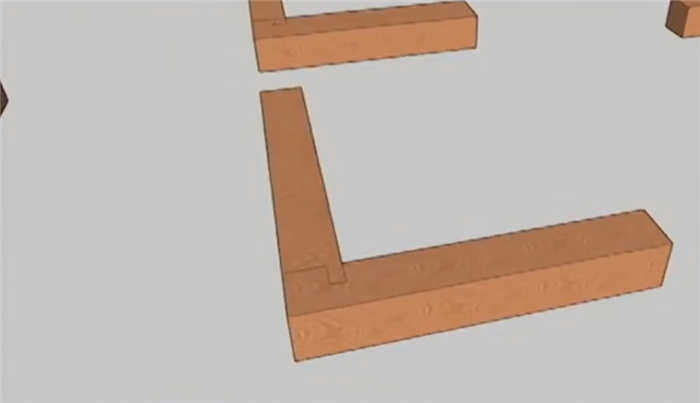

• Фахверк. Этот тип соединения очень популярен, поскольку доступен даже неопытным плотникам. Он предполагает срезание участка древесины с торца на половину его глубины. В итоге получаются ступени, которые перекрывают друг друга. Чтобы укрепить стыки, их просверливают и вбивают в отверстия нагели. Те же дюбели используются для крепления балок вдоль пролетов между углами.

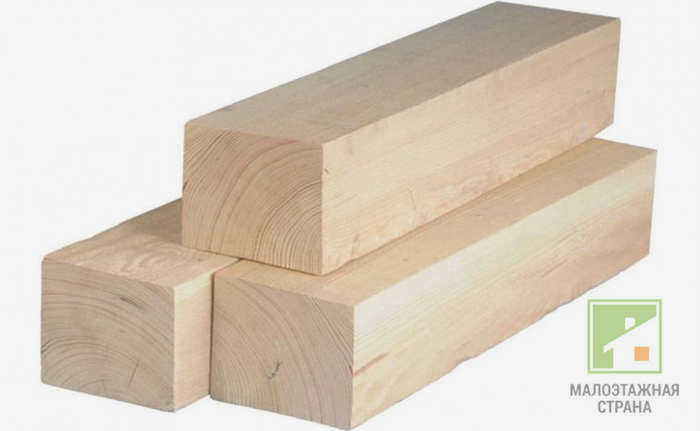

Древесина в строительстве

Для строительства бревенчатого дома используется профилированный или клееный брус. Первый тип изготавливается из цельного дерева без повреждения структуры или использования клея. Внешняя сторона имеет плоскую или выпуклую поверхность, с фаской или без нее. Внутренняя сторона обычно плоская, для отделочных целей. Для прочного соединения элементов используется система "шпунт-паз". Профилированный материал легко обрабатывается, а его поперечное сечение имеет стандартные размеры. Нет необходимости подгонять деревянные балки во время строительства.

В отличие от цельных профилированных балок, клееный брус состоит из тонких ламелей, склеенных между собой. Для выполнения соединений на заводе выбираются пазы и сверлятся отверстия. На строительной площадке остается только собрать готовые соединения, как строительный набор.

Дома, построенные из деревянных профилей, имеют преимущества перед кирпичными или бетонными:

1. Они быстро возводятся и не требуют "мокрой" работы по замешиванию раствора или бетона.
2. Легкий, не требует тяжелого фундамента, достаточно неглубокого железобетонного фундамента или "плавающей" плиты.
3. Теплый, теплопроводность древесины составляет 0,09 Вт/м°с, что сравнимо с базальтовой ватой.
4. Красиво сложенные деревянные здания гармонично смотрятся на фоне зелени и природы и не требуют дополнительной отделки сайдингом, декоративными панелями или штукатуркой.
5. Благоприятный микроклимат в помещении обеспечивается за счет высокой паропроницаемости древесины, в таком доме поддерживается оптимальная влажность воздуха.
6. Качественный бревенчатый дом прочен, устойчив и долговечен, а срок его службы не уступает каменному строительству.

Соединения

Знание того, что такое теплый угол при строительстве бревенчатого дома, обязательно для любого строителя. В проектной документации содержится необходимая информация о конструкции и размерах угловых соединений. Они выполняются в виде пазов и выступов различной формы. Два, три или четыре элемента соединяются вместе, образуя прочную основу для укладки следующего венка.

Конструкция стыка может иметь вид:

• стык без зазора, когда элементы не пересекают границы стыка;
• со стыком – древесина выходит через стык;

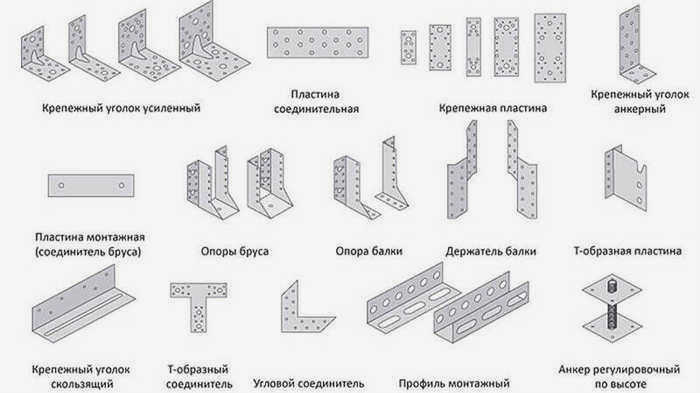

• стыковое соединение – элементы соединяются встык и фиксируются скобами, нагелями или распорками;
• Т-образный паз – соединение между стеной и перегородкой.

Пазы в деревянных профилях выбираются с помощью цепной пилы, лобзика, ручной чашечной фрезы.

Требования предъявляются к соединению звеньев:

1. Простота изготовления.
2. Долговечность.
3. Минимальные теплопотери.

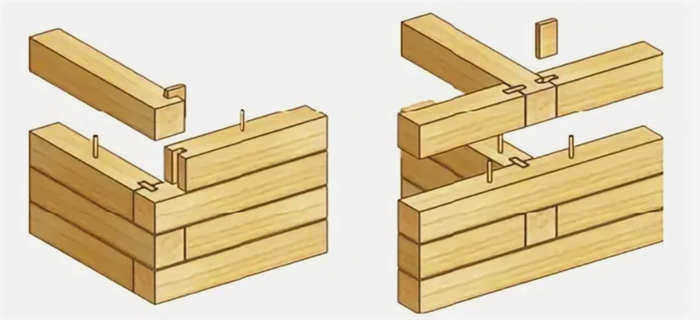

В деревянном домостроении используются следующие виды угловых соединений:

• в "чашку";
• в "лапу";
• квадратные нагели;
• нагели "ласточкин хвост";
• шпунт и паз;
• Удлиненные – с одинарным, двойным или четырехсторонним пазом;
• Открытая или закрытая "кастрюля" – Трапециевидный симметричный шип;
• открытая или глухая "полумуфта" – прямоугольный соединитель.

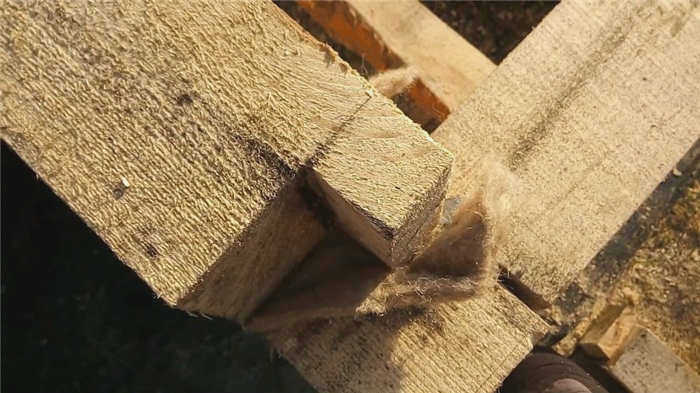

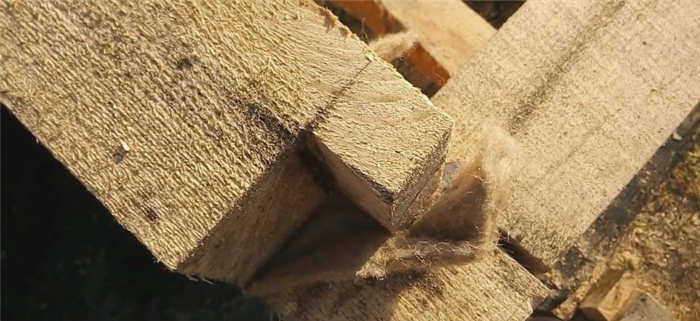

Необходимая теплоизоляция соединения достигается не только за счет конструкции соединения, но и за счет применения изоляционных материалов:

• эластомерных и полимерных обвязочных материалов;
• пенька;
• мех;
• джут;
• льняная вата;
• пенопластовые или силиконовые герметики.

Описание фильма

В этом видеоролике подробно показан весь процесс формирования герметичных углов методом "в чаше":

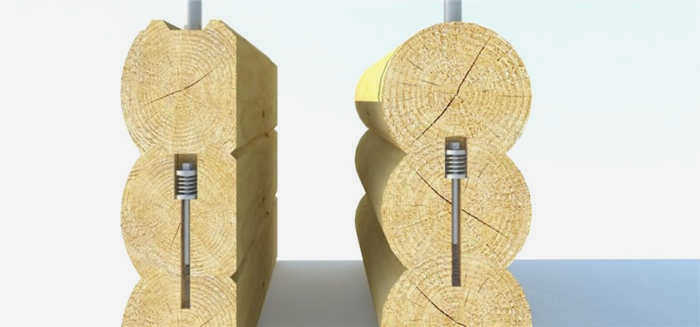

Внимание! С помощью пружинного узла "SILA" можно устранить проблему щелей и продухов в деревянных домах – даже без применения сложных методов резки. Доли миллиметра, на которые неизбежно сдвинется древесина (благодаря пружине), компенсируются изначально заложенной изоляцией. А Knot Sila позаботится о том, чтобы эти смещения оставались в заданном диапазоне.

Сергей Ненашев, генеральный директор компании Knot Sila

Как крепить дерево к стене

Массив дерева часто используется в сочетании с другими материалами. Например, дерево крепится вертикально или горизонтально к бетону, кирпичной стене или конструкциям из блочных элементов. Давайте рассмотрим эти решения подробнее.

Крепление дерева к бетону

Решение в данном случае зависит от размера деревянного элемента и нагрузки, которой он будет подвергаться. Так, если вы собираетесь подвешивать легкие предметы или просто крепить дерево к бетону, можно использовать универсальный шуруп. Один из проверенных способов включает в себя следующие действия:

• Сверлится отверстие необходимого диаметра;
• Отверстие заполняется алебастром или гипсовым раствором;

• В отверстие погружается саморез с намотанной проволокой (желательно медной);
• Шуруп аккуратно вынимается из отверстия примерно через 10 минут (раствор должен держаться, чтобы не разрушить образовавшуюся "резьбу");
• масса затвердевает внутри отверстия (производитель указывает время на упаковке);
• стержень с накрученным винтом фиксируется без сильного нажима.

Из народных методов деревянная пробка несколько надежнее минерального раствора. Достаточно покрыть вставку полимерным клеем (например, на эпоксидной основе) перед вкручиванием самореза, чтобы зафиксировать прочный элемент. Лучший вариант – использовать металлические анкеры для крепления дерева к бетону.

Углы без встраивания

Многие домашние мастера хотят сэкономить материал, поэтому используют метод соединения древесины (обычно) 100х100 без заделки. В этом случае стык получается более прочным, углы больше продуваются, пиломатериалы не выступают за угол стены и располагаются заподлицо с ней.

Угловые соединения без остатка включают крепеж:

• стыковые соединения;
• стыковое соединение;
• Корневой шип;
• Утепленный угол;
• Ласточкин хвост;
• Папайя;
• Полудерево.

соединение встык

Соединение встык – это самое простое соединение бревен. Детали укладываются под прямым углом друг к другу. Пазы отсутствуют.

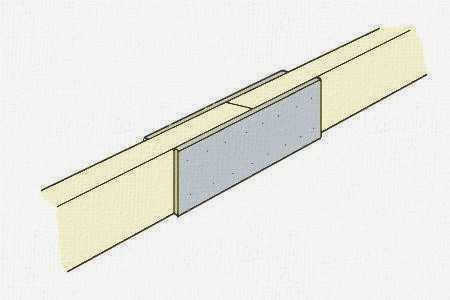

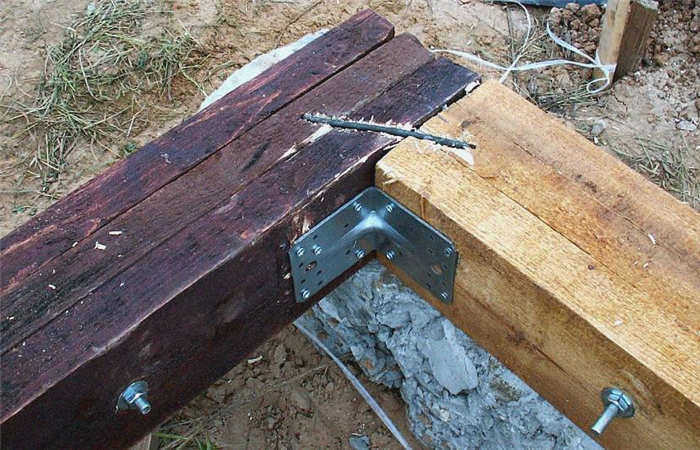

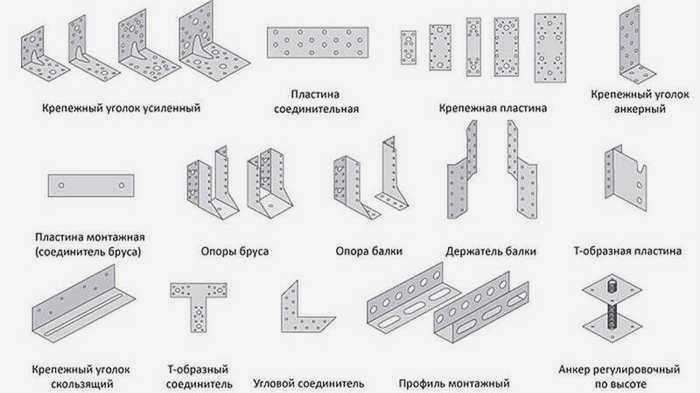

При возведении здания ряды сдвигаются относительно друг друга, и соединения чередуются. Для создания более прочного соединения их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, их продувает. В трещины может попасть вода. Поэтому этот метод не подходит для жилых зданий. Стыковые соединения подходят для хозяйственных построек, временных зданий или сараев. Такие конструкции можно легко разобрать. Материал может быть использован повторно.

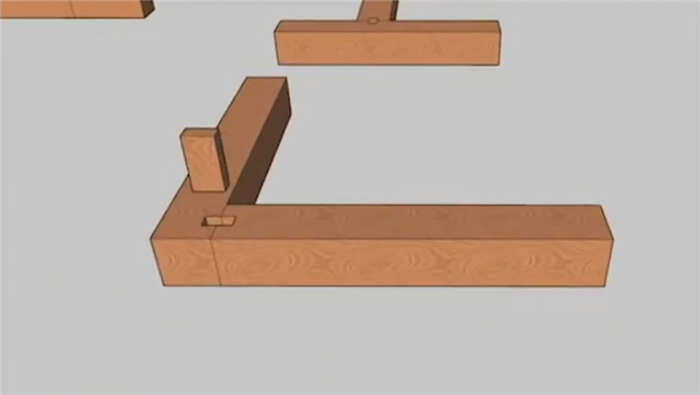

Использование дюбелей

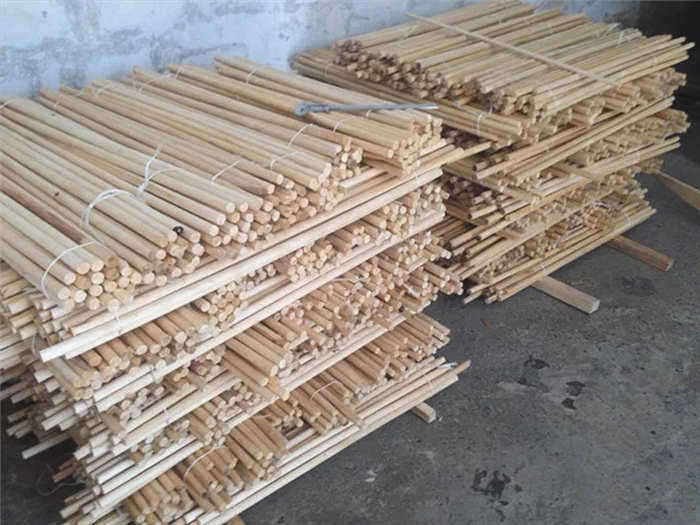

Нагель – это небольшая палочка из твердой древесины. Он представляет собой шпунт, который разрезается на две части с торца и со стороны древесины. Ширина паза на торце равна одной трети его ширины. Расстояние от паза на стороне идентично ширине паза на торце. Шпоночное клиновое соединение устанавливается вертикально, горизонтально и под углом. Самое надежное соединение – когда шпонка помещается в паз, вырезанный под углом. Даже при больших нагрузках пиломатериал будет прочно удерживать детали вместе. Это соединение можно использовать в наружных углах и внутренних стенах. Это трудоемкое соединение, требующее профессионального подхода.

Продольное соединение пиломатериалов

Максимальная длина заготовки составляет 6 м. Одного бруса недостаточно для стен дома, балок, стропил. Балка должна быть соединена вместе. Для продольного соединения используются те же методы, что и для углового, но крепление производится не под углом, а вдоль балок.

Соединение в шпунт и паз

Это соединение является самым прочным. На двух заготовках вырезаются одинаковые пазы. Их кладут рядом друг с другом так, чтобы пазы были выровнены. Затем берется шпонка из твердой древесины и вбивается между ними. Шпонка представляет собой своеобразный клин, который соединяет два паза вместе. Шпонка может быть призматической или прямоугольной формы. Чтобы соединение было прочным, шпонку смазывают ПВА или столярным клеем.

Соединение древесины в шпунт и паз

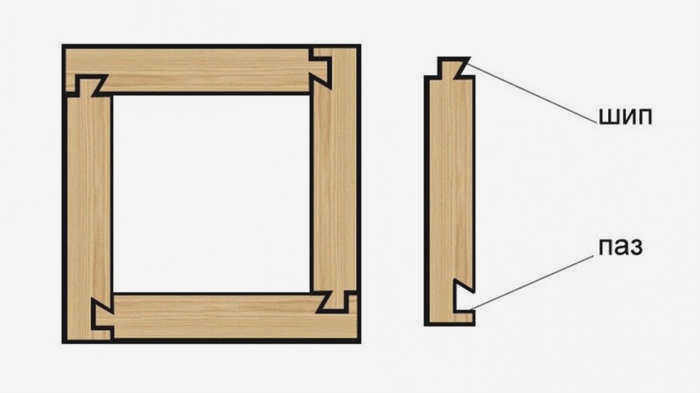

Соединение в шпунт и паз похоже на угловое соединение. Шпунт и паз могут быть прямоугольными или трапециевидными. Трапециевидный шпунт надежнее и прочнее, так как предотвращает смещение элементов. Элементы крепятся с помощью нагелей.

В соединителе

Соединение бруса 100х100 в диагональный замок:

Оригинальность этого способа соединения заключается в том, что торцы не просто обрезаются по диагонали, а представляют собой ступени определенных размеров. Это прочное соединение, которое доступно только квалифицированным мастерам, имеющим специальные инструменты и оборудование для точного вырезания изгибов каждой ступени. Ступени напоминают чередующиеся шпунт и паз, повторяющие форму другой детали. При соединении шпунт и паз образуют надежный замок.

Соединение пиломатериалов по длине

Максимальная длина стандартного бруса составляет 6 метров, что зачастую недостаточно для запланированной длины стены, стропила или балки. В этом случае недостаток восполняется дополнительным элементом. Кроме того, что они линейные, по технологии они не отличаются от угловых соединений.

Пазовые соединения

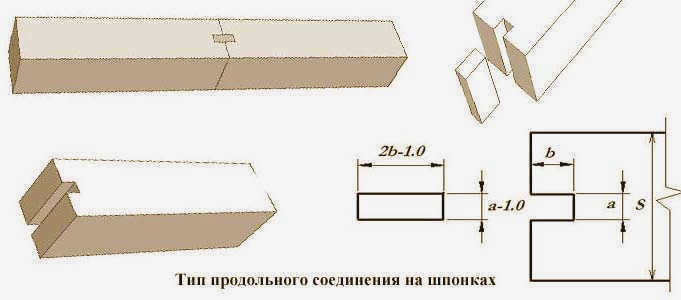

На торцах соединяемых деталей выпиливаются одинаковые пазы и наносится клеевая шпонка. Такое соединение надежно и просто в изготовлении.

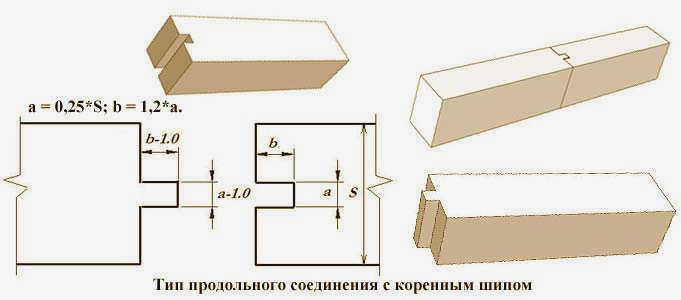

Радиальное соединение "шип-паз

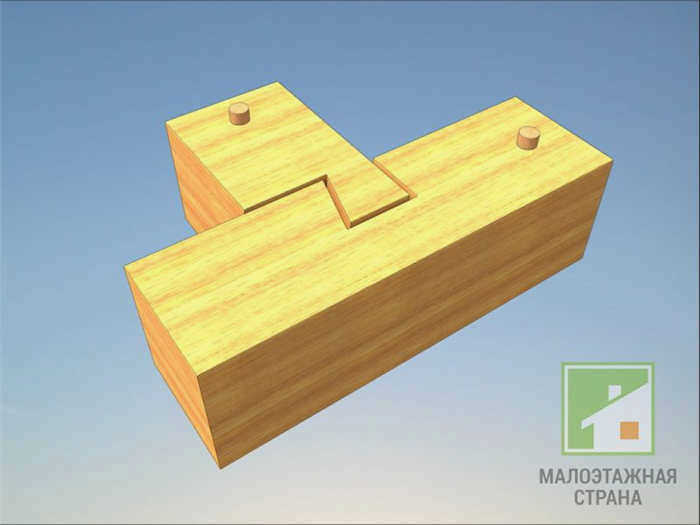

В этом случае шпунт на торце одной из досок выполняет роль нагеля. Во второй древесине делается соответствующий паз. Соединение может быть прямоугольным или трапециевидным. В последнем случае соединение предотвращает разъединение деталей.

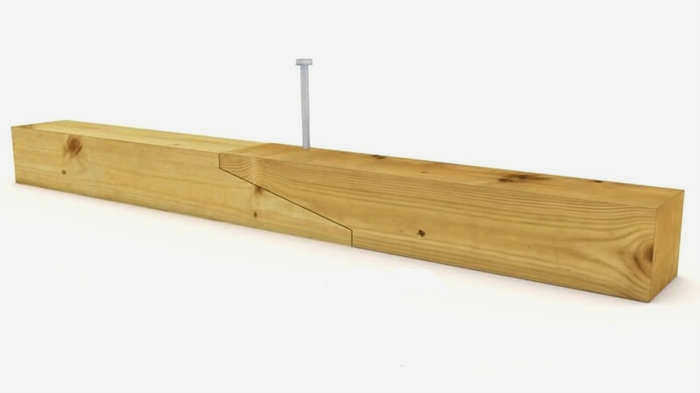

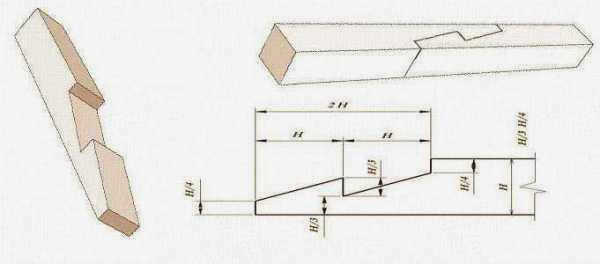

Диагональный межвенцовый шов

Безопасный, но технически сложный метод соединения, состоящий из двух диагональных пропилов со "ступеньками". Этот метод требует идеального перекрытия поверхностей. Для предотвращения проскальзывания и зазора стыковое соединение фиксируется нагелями или пластинами.

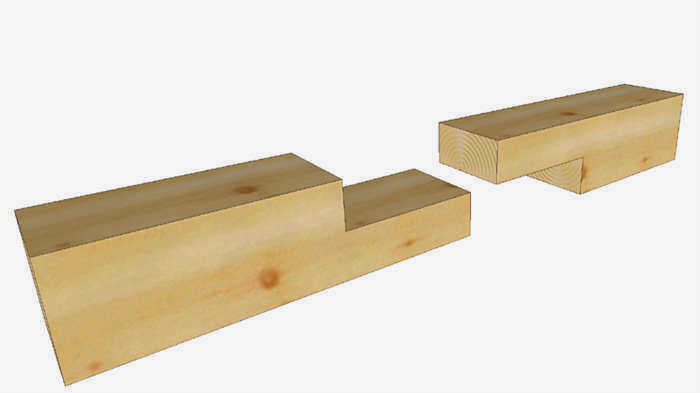

Соединение вполдерева

Простое соединение встык и паз в полдерева. Там, где есть риск продольного смещения (без боковых зазоров), можно сделать торцевые пропилы. Крепление соединения любым способом – дюбелями, скобами, пластинами.

От чего зависит выбор соединения?

Прочность соединения зависит от конструкции, в которой оно будет использоваться. А именно:

• Предпочтительно возводить несущие стены из цельной древесины; если это невозможно, используйте соединение "шпунт-паз", которое достаточно жесткое, но дает свободу древесине при усадке, предотвращая появление серьезных щелей;
• соединения встык или вполдерева подходят только для неотапливаемых зданий – здесь не избежать значительных потерь тепла;
• косой замок достаточно надежен для несущих стен дома, но для его изготовления нужен хороший мастер; если у вас его нет, лучше не рисковать.

В домах из массива дерева используются теплые угловые соединения или соединения "ласточкин хвост". Последний вариант технологически сложнее. Выбор фурнитуры и способа соединения древесины обсуждается на стадии проектирования. Решающими факторами здесь являются мастерство, стоимость и качество монтажа.
