Одновременно со шпунтом на лицевой стороне второго бруса вырезается паз тех же размеров, что и первый. Само крепление осуществляется путем укрепления шпунта в пазу сбоку. Форма не имеет значения: он может быть прямоугольным, призматическим или "ласточкин хвост".
СОЕДИНЕНИЕ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ. СРЕЗАНИЕ УГЛОВ, СРЕЗКА, СОЕДИНЕНИЕ

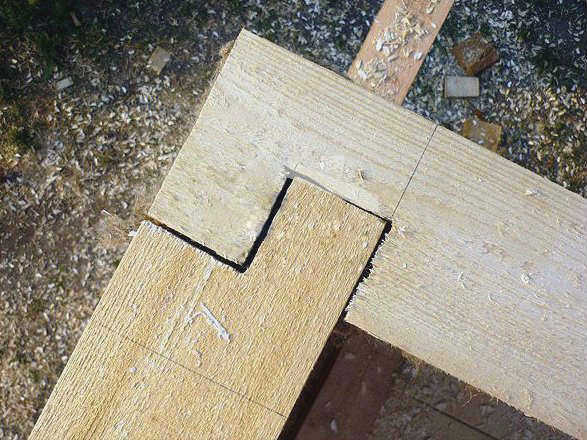

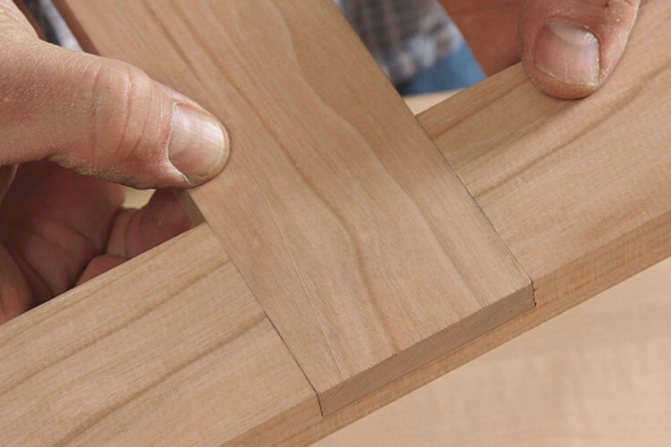

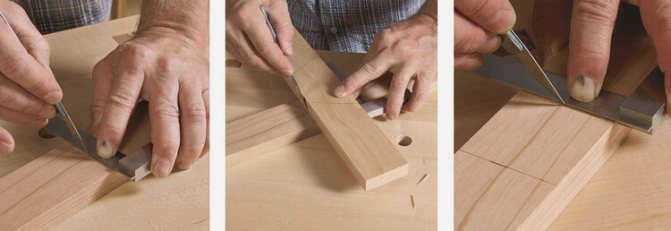

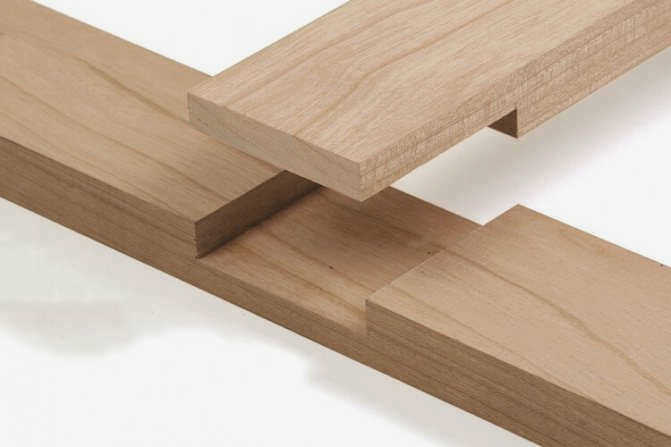

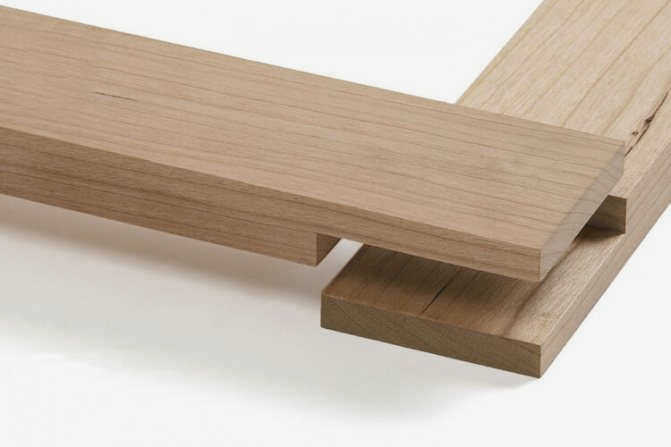

Срезка вполдерева – это простой и надежный способ соединения двух одинаковых деталей под прямым углом. Этот метод полезен для углов, крестов и Т-образных соединений. Разметив и выбрав половину толщины материала в каждой детали, вы добьетесь аккуратного и прочного соединения, что очень важно при сборке деревянных рам и конструкций.

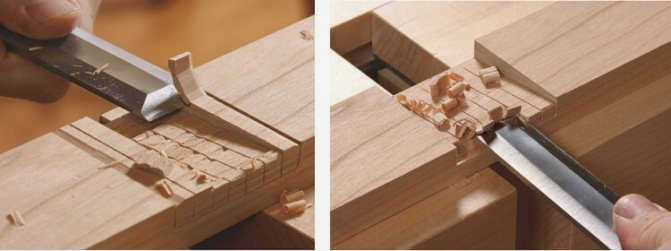

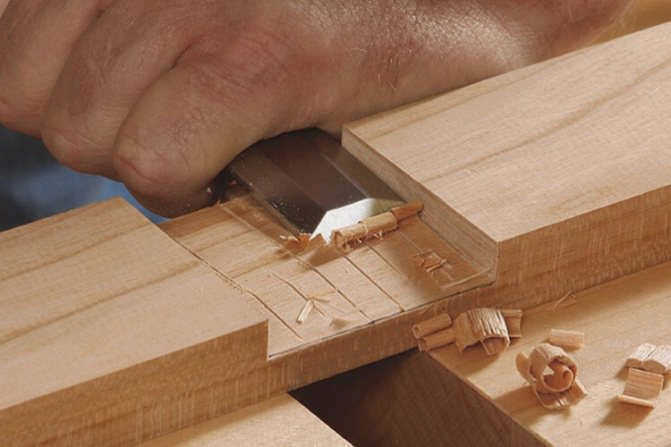

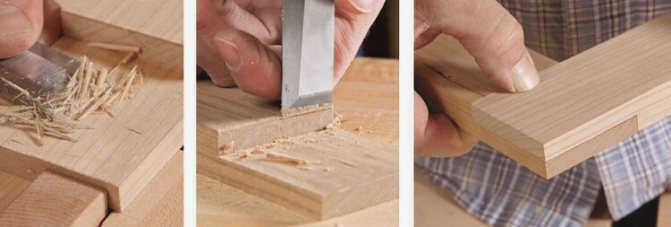

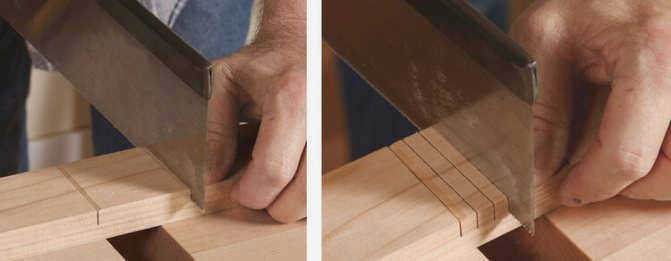

Полубрус можно изготовить различными способами: с помощью фрезера, циркулярной или ленточной пилы. Мы покажем вам, как создать идеальные, герметичные соединения с помощью классического набора ручных инструментов.
Читать далее..: Все о столярных стамесках: виды, характеристики, советы по выбору правильной стамески
ИНСТРУМЕНТЫ
- столярный рубанок;
- фрезерный рубанок;

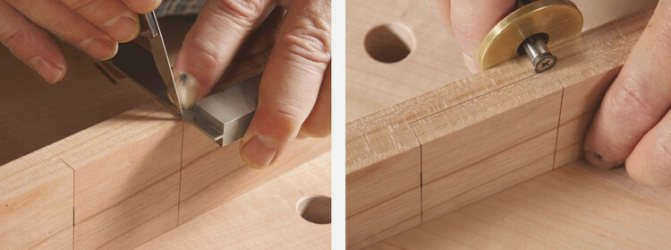

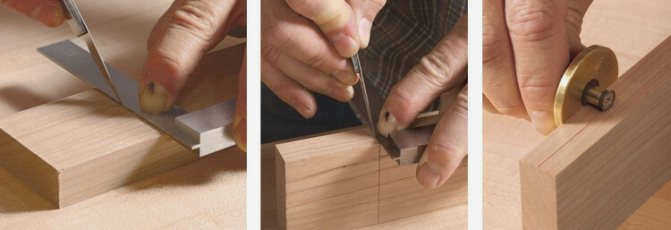

- карандаш или разметочный нож

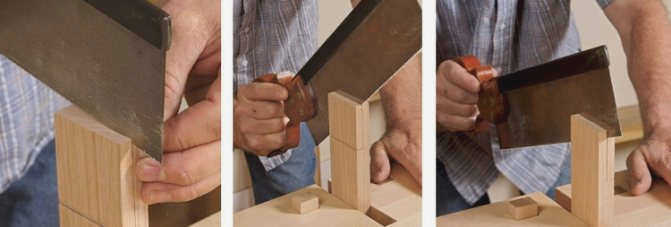

- столярная пила
- широкая столярная стамеска.
Соединение деревянных балок – виды и особенности
Читайте также: Соединение столярных изделий: 11 видов соединения деревянных балок
Пиломатериалы используются при строительстве домов, мостов, пандусов и для настила караванов и пристаней. Этот материал востребован ландшафтными архитекторами и дизайнерами интерьеров. В строительстве важную роль играют способы комбинирования различных типов и видов материалов, типы их соединений в деревянных конструкциях. Существуют различные способы соединения древесины в строительных конструкциях:
- Соединение, изготовление формованных конструкций;
- Возведение стен и перегородок;
- Укладка террас;
- Поперечное крепление;
- Стыковые соединения;
- Соединение под любым углом.
Соединение с остальной частью
Это соединение также называют "соединением встык". В этом случае конструкция стыка сцепляется и имеет различные типы сборки.
Односторонний
Наиболее популярный и удобный метод соединения, одинаково подходящий для простой и профилированной древесины. С одной стороны материала делается паз, перпендикулярный оси древесины. Толщина паза составляет половину толщины материала. При таком способе кладки в паз перпендикулярно вставляется строительный блок.
Правильно сформированный замок характеризуется прочностью и плотностью. Он укладывается так, чтобы балки основания были направлены в одну сторону, и хорошо соединяется с ними. Использование крепежных штырей повышает прочность всей угловой конструкции.
Этот метод идеально подходит для создания простого тройного крепления (тройника).
Двухсторонний
При соединении пиломатериалов с двух сторон сделайте пару пазов сверху и снизу. В этом случае они должны иметь глубину, равную четверти толщины, и ширину, равную ширине пиломатериала.
Четырехстороннее
Четырехстороннее соединение встык является самым надежным вариантом этого метода. Однако, Этот метод, однако, требует от столяра большого мастерства и профессионализма, поскольку необходимо правильно рассчитать ширину и глубину швов. Сам материал не должен быть поврежден. Этот метод предполагает вырезание паза в каждом крае древесины.
Как соединять, не оставляя следов?
Иногда требуются ровные и гладкие углы без выступов. Для этого используются следующие методы соединения.
Соединение "встык".
Это один из самых простых методов крепления. Балки крепятся под углом 90 градусов с помощью специальных крепежных скоб или стандартных крепежных элементов. Этот метод подходит как для горизонтальных, так и для вертикальных балок. Сам брус не подвергается отделке. Он используется для сборки всевозможных временных конструкций, навесов, полевых укрытий и многого другого. Готовую конструкцию можно легко разобрать и собрать заново, так как древесина не подвержена необратимым структурным изменениям.

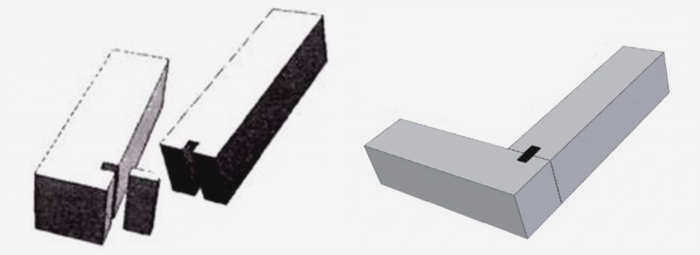

Технология производства сращенного бруса претерпела инновационную модернизацию после создания передовой технологии обработки древесины. Для укрепления соединения теперь используются скрытые шпунты и трапециевидные шпунты. Этот вид крепежа называется врезным, его форма и размеры стандартизированы и официально утверждены ГОСТом. Этот крепеж изготавливается на современном фрезерном станке.
Прочность изделия обусловлена высокоточной обработкой заготовки. Шип прочно закреплен внутри элемента.
Это крепление может быть усилено строительным клеем, и углы любого здания, собранного таким образом, могут похвастаться прочностью и герметичностью. Лицевая сторона не нуждается в какой-либо обработке. В результате текстура древесины сохраняет свою однородность, повышая привлекательность фасада.
Использование дюбелей
Это соединение является одним из самых надежных способов соединения.
Нагель – это небольшая палочка, обычно изготовленная из твердой древесины. Он требует специальных пазов, которые проделываются в центре лицевой стороны первой балки и на продольном крае второй балки. Они вырезаются таким образом, чтобы две части идеально подходили друг к другу. Торцевой паз составляет одну треть всей поверхности. Это означает, что второй соединитель должен находиться на таком же расстоянии от края. После создания пазов в них следует вбить шпонки внахлест. Преимущество этого типа соединения в том, что оно предотвращает смещение досок относительно друг друга.
Типы крепежа
Существует множество видов крепежа, которые имеют определенную конструкцию, свои преимущества и размеры.
Соединители из металлических уголков и шайб
Брус размером 100х100 мм дает усадку на 3-10%. Чтобы компенсировать это, устанавливается соединитель. Крепеж выглядит как изделие в форме дюбеля М20 с шайбой, прикрепленной к основанию сваркой. Соединитель предназначен для соединения углов. Соединители углов похожи на кронштейны. Они изготавливаются из листового металла. Железный уголок может иметь длину от 12 до 17,5 см. Такое перфорированное соединение обладает высокой степенью прочности.
Скобообразные нагели. Этот соединитель используется для соединения досок между собой. Элемент используется при сборке балок любого сечения: 100х100, 150х150 и других размеров.
Шпильки
Эти изделия играют важную роль при сборке деревянных конструкций. Древесина имеет естественную влажность. При высыхании древесины балки скручиваются по длине. Для предотвращения скручивания используются шпильки. Эти изделия изготавливаются из дерева или стали. Металлические крепежи изготавливаются из железных прутьев или арматуры. Конечный результат выглядит как палочкообразное изделие длиной не менее 5 см.
Для деревянных дюбелей используется плотная древесина с водоотталкивающими свойствами. Этот материал не подвержен плесени и грибку.
Анкеры
Они используются там, где необходимо закрепить балки и бетонные поверхности. Анкеры (или дюбели) представляют собой металлические шурупы с потайной головкой. Использование анкера позволяет скрыть наличие элемента на фасаде бревенчатого дома. Другое название этих изделий – "дюбели". Анкеры также используются для сквозных соединений, когда крепеж вкручивается через балку и фиксируется на поверхности бетона. Шпильки рассчитаны на большие нагрузки, поэтому они становятся незаменимым видом крепежа при установке оконных проемов.
Как выбрать?
Выбор крепежа для деревянного каркаса зависит от ряда критериев. При покупке следует учитывать тип работ, нагрузку и сечение деревянных балок. Для установки доски лучше использовать анкеры. Они рассчитаны на большие нагрузки. Чаще всего их приобретают для крепления оконных створок с другими поверхностями. Для возведения бревенчатых домов существуют анкеры с потайной головкой. Они незаметны, поэтому не портят внешний вид.
Брус имеет различное сечение – 50х50, 100х100, 100х150, 150х150, 200х200 мм. Конкретное сечение дает степень усадки. Для компенсации усадки необходимо приобрести кронштейны или соединители с клиньями. Эти изделия достаточно прочны и надежны и имеют длительный срок службы. Для пиломатериалов с сечением 50X50 следует выбирать угловые скобы или кронштейны. Они служат в качестве крепежа для установки плит перекрытия или деревянных навесов. Для балок 130×100 и 150×150 мм используйте соединительные скобы, которые выдерживают высокое давление. Эти соединительные скобы имеют двойное усиление для предотвращения коробления древесины.
Нагели подходят для балок любого сечения. Они используются для соединения бревен, досок и брусьев между собой. Нагель также предотвращает скручивание древесного материала. Производством нагелей занимаются как российские, так и западные производители. Изделия можно приобрести поштучно или в наборах. Цена на эти изделия доступная. Однако учтите, что набор крепежа на 10-13% дешевле, чем отдельная деталь. При выборе обращайте внимание на качество изделия. Не рекомендуется приобретать крепеж, произведенный в Китае. Лучше отдать предпочтение изделию от российского производителя. Еще одним важным фактором при выборе является покрытие изделий. Все крепежные изделия имеют достаточно длительный срок службы. Но крепежи со специальным покрытием становятся практически вечными.
Стальные крепежи покрываются антикоррозийным составом. Деревянные изделия, например, дюбели, покрываются составом, который предотвращает появление различных видов грибка и плесени. Он также препятствует проникновению влаги вглубь древесины. Строительство деревянного дома требует использования различных крепежных элементов. Каждый вид крепежа выполняет свою роль. Использование соединителей для деревянных балок повышает эффективность, снижает трудозатраты и экономит время.
Как соединить балку. Виды крепежа
Существует несколько способов выполнения продольного соединения "В деревянный пол".- Доски не только делаются вдвое толще, но и закрепляются скобами, гвоздями или нагелями.
– "Прямое крепление нагелями"- это самый надежный способ крепления подвесных балок, пазы вырезаются в виде крючков по всей ширине.
– "Диагональный висячий замок"- требует специального инструмента, пазы нарезаются в ступенях под углом, на второй балке шипы полностью соединяются с предыдущей. Соединение фиксируется штифтами.
– "Корневой тесак- представляет собой прямоугольный или трапециевидный тесак. Его часто называют "теплым углом". Стыки и нагели делаются на балках, которые соединяются между собой.
При таком методе балки почти никогда не смещаются. Однако со временем появляются щели, через которые проникает холод.
– "На нагель"- делаются два паза, которые закладываются в стык, и в них вбивается нагель, который для повышения прочности покрывается клеем. При соединении брусьев во время сборки стен важно сместить стыки относительно друг друга, чтобы сохранить прочность конструкции. Выбор способа соединения бруса зависит от конструкции и места крепления, поэтому мастер выбирает свой вариант в каждом конкретном случае.
Для этого используются специальные крепежные элементы, называемые нагелями. В переводе с немецкого "nagel" означает гвоздь, хотя гвоздем он, очевидно, не является. По сути, эти крепежи представляют собой обычные дюбели. Они могут быть изготовлены из дерева или металла с круглым или квадратным сечением. Наиболее популярны цилиндрические деревянные дюбели.
Угловое соединение
Угловое соединение также делится на поджанры: – соединение с остатком – соединение без остатка. Соединение без остатка имеет свои преимущества: экономится материал, проще сделать крепление, а сверху будет легче закрыть сайдингом.
3.1 Соединение с остатком
– "В лом".- Редко используется, поскольку сложна в установке и требует навыков мастера, бюджетный вариант в дополнение к стоимости мастера.
– "В чашу"- это простой, экономичный вариант с креплением на скобы. К недостаткам можно отнести плохую адгезию и большие зазоры в углах. Из плюсов – дешевизна, экономичность и простота.
– "В бордюр".- Технически сложный вариант, но он надежно соединяет брус между собой и обеспечивает минимальное смещение.
В современном строительстве часто используется самый простой вариант – соединение встык, не требующее крепежа "в шпунт", но готовый вариант имеет огромные отверстия после усадки, которые вряд ли удовлетворят владельца. При соединении бруса с остальным материалом значительно увеличивается износ, так как свободный угол обычно составляет 20-25 см. Кроме того, в эти углы часто попадает вода с крыши, что сокращает срок службы сруба. Еще одним недостатком является сложность внешней облицовки здания.
3.2 Угловое соединение "без остатка"

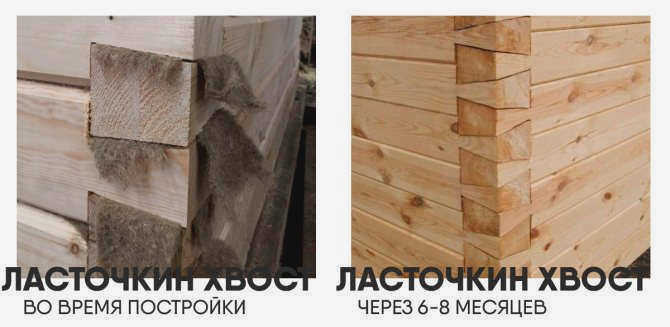

– крепление "ласточкин хвост или "ласточкин хвост", также известный как соединение "ласточкин хвост" или "шпунт".Соединение "ласточкин хвост" сложно в изготовлении и установке, но угол получается теплым и плотным, так как древесина плотно прилегает друг к другу.
– Соединение соединение "встык – Самый простой вариант: брусья соединяются встык и фиксируются уголком. Это самое экономичное решение, но во время усадки образуются щели, и угол продувается.
– "Шпилька" – недорогой вариант, с минимальным перемещением балок при монтаже, но также подвержен появлению щелей при усадке сруба.
– "Вставка в клин". – Т-образный стык, часто используется для внутренних перегородок, экономичный и простой в установке, быстрый, но впоследствии может деформироваться в углу и могут появиться открытые щели.
