Соединение фальцевым швом

Для предотвращения повреждения тонкого защитного слоя при соединении панелей с полимерным покрытием используется фальцевое соединение.

Содержание

Виды фальцевых соединений и технологии монтажа

Фальцевое соединение – это неразборное, но и не жесткое стыковое соединение тонких металлических полотен. Поговорим об их типах и применении.

Фальцевое соединение – это соединение тонких металлических полотен встык, которое не является разъемным, но и не жестким. Слово "фальц" происходит от немецкого "Falz" и переводится как "паз, канавка".

Наиболее распространенный тип соединения встречается в кровельной промышленности. Дело в том, что соединения листов металла должны решать вопросы, связанные с их тепловым расширением.

Рис. 1

Изменение геометрических размеров, вызванное изменением температуры, не позволяет получить жесткое, плотное соединение. В месте соединения возникает нагрузка на материал, что приводит к его значительной деформации. Поэтому лучшим методом соединения является фальцевое соединение.

Фальцевое соединение – это соединение двух кровельных элементов, края которых предварительно обработаны таким образом, что при соединении элементов образуется шов (рис. 1).

Существует три типа стоячих фальцев:

Конструктивно стоячие швы делятся на две группы:

одинарные;
двойной (разновидность реечного шва).

1 Стоячий шов
2 Стоячий шов

2.1 Одинарный
2.2 Двойной
2.3 Планка
2.4 Уголок
2.5 Самофиксирующийся фальц

Фальцевый фальц

Фальц используется для соединения торцевых кромок листов кровли, идущих поперек ската (рис. 2), а стоячий фальц – для боковых кромок, параллельных скату крыши.

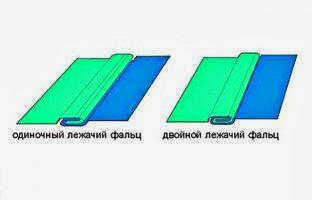

Рисунок 2

Стоячий фальц не считается абсолютно надежным и поэтому используется все реже и реже. Кроме того, рулонный кровельный материал может быть разрезан по всей длине ската, что исключает необходимость в поперечном шве. Однако, поскольку этот тип фальца еще не окончательно устарел, следует рассмотреть его конструктивные особенности.

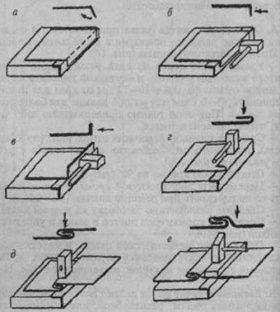

Стоячий шов выполняется следующим образом (рис. 3):

(a) Ткань укладывают на край разметочного стола, обитого по краям уголком. Затем проводится линия через сгиб кровельного листа. Ширина сгиба зависит от толщины листа – чем тоньше лист, тем меньше сгиб;

(b) с помощью деревянного или резинового молотка делают аккуратную складку;

Рис. 3

(d) затем переверните лист вверх ногами и начните "сгибать" его на листе, используя тот же молоток. Второй кусок делается таким же образом;

(e) края двух полотнищ соединяются, образуя замок, который сжимается молотком;

f) используйте молоток и металлический стержень для подрезания верхней створки, чтобы не раздавить фальцевое соединение.

Производство и характеристики покрытия

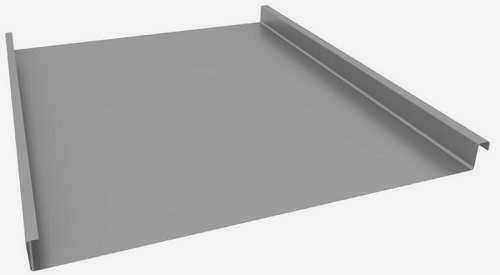

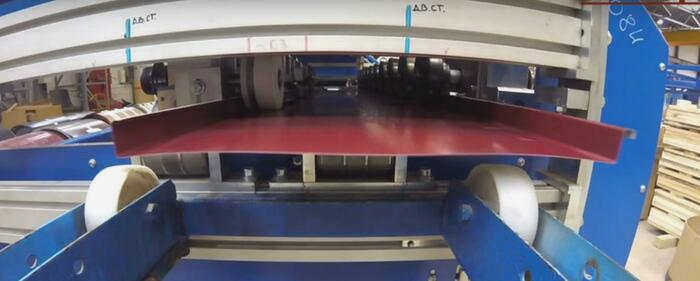

Для производства фальцевой кровли используется рулонный металлический лист, который предварительно разрезается по длине и на него наносится защитная пленка. Затем материал подается на вальцовочный станок, где формируются нижние и верхние замки фальца и производится поперечная резка для достижения необходимых размеров. Результатом производственного процесса является изображение – отдельные куски с подготовленными для соединения краями.

Фото 3 Процесс производства изображения

Картинки изготавливаются следующих размеров:

Длина – от 1,2 до 9 м.
Ширина – общая и полезная (рабочая) ширина зависит от типа соединения элементов фальцевой кровли. Click-to-fold – рабочая 510 мм, общая 545 мм. Двойной фальц – рабочая 550 мм, полезная 625 мм.
Стандартная толщина шовной кровли составляет от 0,45 до 0,7 мм.

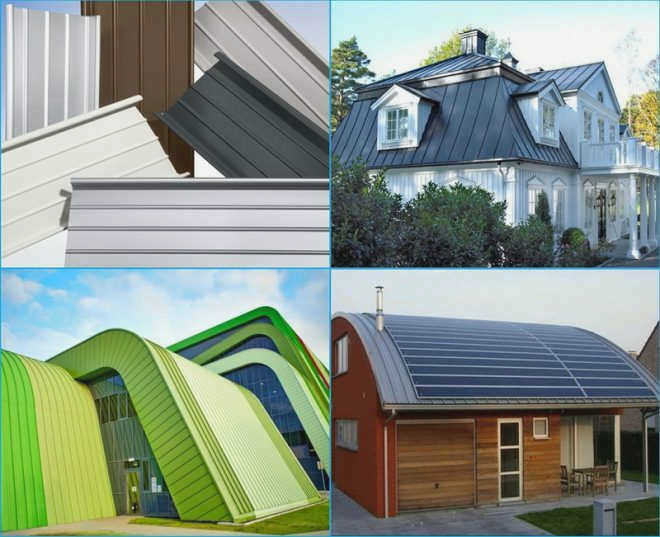

Рисунок 4: Применение кровельного покрытия на различных конструкциях крыш

Вес 1 м2 шовной кровли составляет от 2 до 5 кг, в зависимости от используемого материала и его толщины.

Подробности производства описаны в видеоролике ниже:

Виды шовных соединений

В настоящее время производители предлагают различные типы швов, которые определяют уровень надежности и герметичности кровельного материала. Это позволяет выбрать оптимальный материал для покрытия крыш любой сложности и формы.

Одним из самых простых в монтаже кровельных материалов является кровельный шов click-fold. Он считается самозаклинивающимся швом, так как для получения шва достаточно простого нажатия. В то же время этот тип шва обеспечивает надежность и герметичность кровельного покрытия. Ниже мы рассмотрим каждый тип более подробно.

Одинарный шов

Самый простой тип соединения в кровле со стоячим фальцем, но менее надежный, чем двойной фальц. Один край листа загибается под углом 90°, а другой делается с двумя загибами – 90° и 180°. Применяется для крыш с уклоном не менее 10°.

Одинарный загиб бывает 2 типов:

Стоячий – для продольного соединения изображения.
Лежачий – для поперечного соединения элементов (при необходимости).

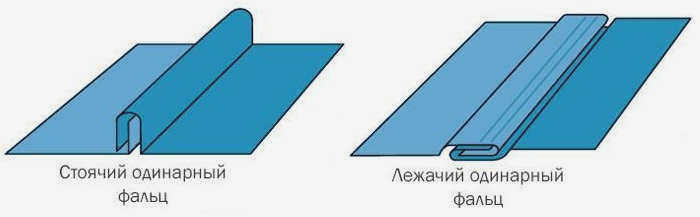

Рисунок 5: Внешний вид одинарного висячего и стоячего шва.

Двойной шов

Более сложный тип шва, обеспечивающий более герметичное покрытие. Позволяет использовать его на крышах с уклоном 3° и более. Имеет L-образные края.

Фото 6 Внешний вид двойного фальца

Существует также двойной стоячий шов для продольных швов и лежачий шов для поперечных швов.

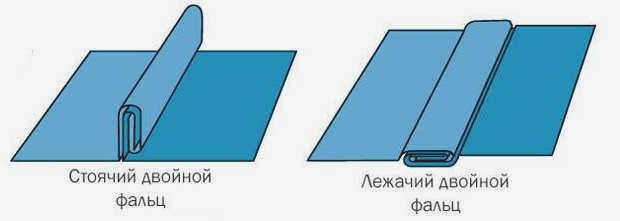

Фото 7. Внешний вид двойного стоячего и двойного лежачего фальца

Двойной стоячий шов

Клик-фолдинг – это современный вид шовной обшивки, не требующий специального оборудования или профессиональных навыков. Один край материала имеет специальный изгиб, имитирующий фальц, а другой выполнен в виде кликфолдинга (фото 8).

Инструменты и материалы

Для эффективного монтажа фальцевой кровли вам понадобится следующий набор инструментов:

Комбинированные ножницы по металлу – для фигурной резки панелей.
Ножницы Pelican – для прямых разрезов.
Плоскогубцы с углом 45°, молоток – для изготовления узлов.
Инструменты для подшивки карнизов и других соединений.

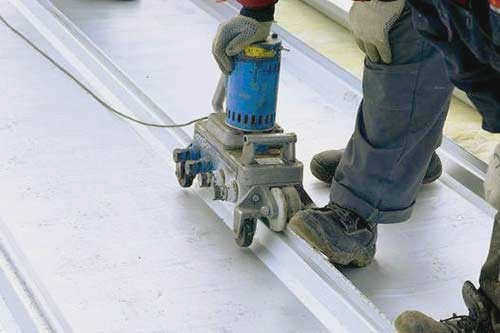

Для монтажа двухскатной кровли необходим специальный инструмент для фальцевания (провисания) стыков. Для этой цели можно использовать механический или электроинструмент.

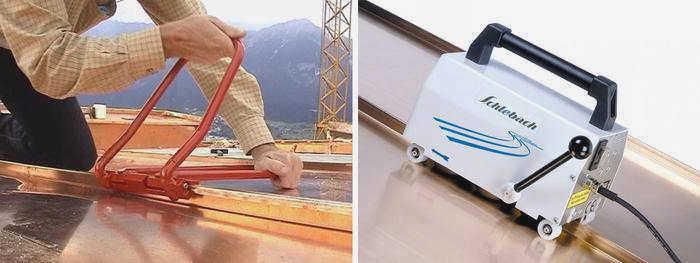

Рисунок 7: Автоматический (справа) и механический (слева) методы фальцовки.

Соединение фальцевых изображений обычно выполняется путем прижатия края ногой. Для этого также можно использовать молоток.

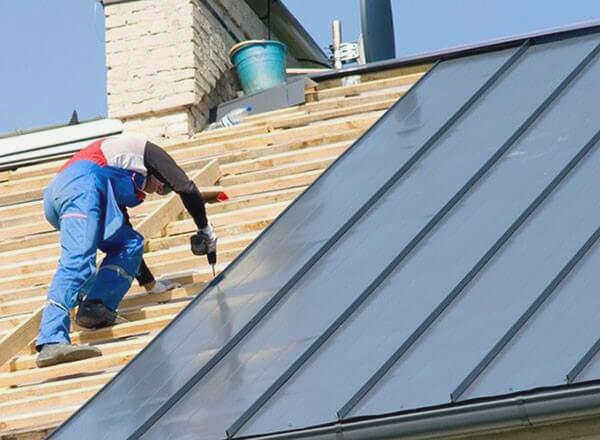

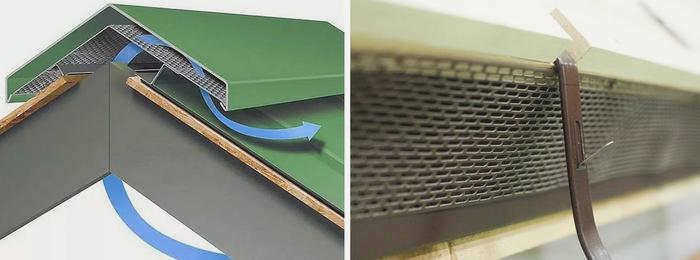

Технология монтажа кровли

Существуют некоторые различия в технологии монтажа фальцевой кровли в зависимости от типа соединения фальцев. Эти различия, как уже упоминалось выше, касаются угла наклона стропил и способа крепления кровельного покрытия.

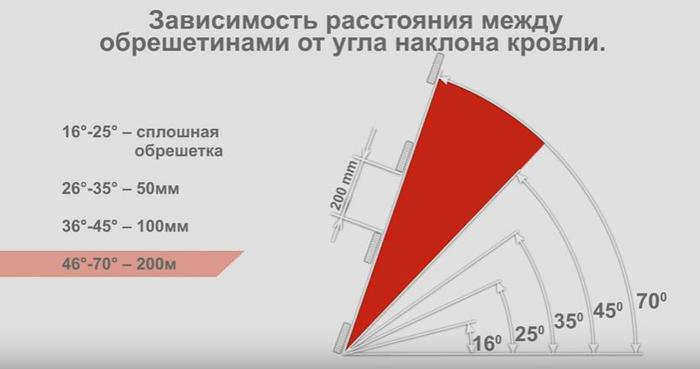

Кровля из стоячих фальцев монтируется на сплошную обрешетку, шаг которой выбирается в зависимости от угла наклона ската (рис. 8).

Рисунок 8: В зависимости от угла наклона расстояние между обрешеткой для кровельных покрытий на клипсах

Шаг обрешетки для двойных шпунтовых соединений одинаков. Важно лишь то, что минимальный уклон для этого типа кровельного покрытия составляет 3°. Поэтому для конструкций с уклоном от 3° до 25° сооружается сплошная подложка.

В настоящее время каркасные схемы используются для крыш с углом наклона более 70° и даже полностью вертикальных конструкций – в этом случае шаг обрешетки должен составлять 300 мм.

Пример индивидуального монтажа кровли с переходом к стене при устройстве кровли в стиле барнхаус показан на видео ниже:

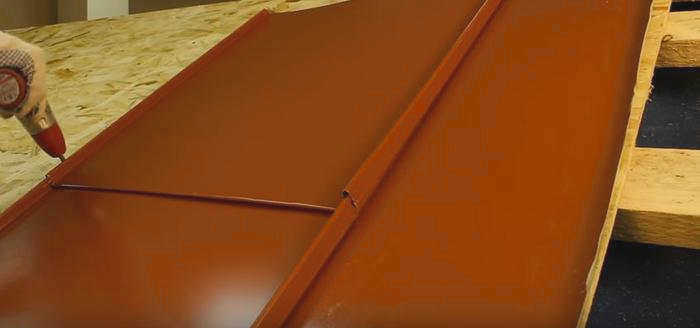

Традиционно кровельный лист для кровли в стиле барнхаус подбирается по размеру ската так, чтобы одно изображение полностью перекрывало его по всей длине. Однако бывают ситуации, когда необходимо также сделать поперечный шов между листами. В этом случае стыки должны быть смещены друг относительно друга не менее чем на 500 мм.

Рисунок 9: Поперечный шов между листами

В следующем видеоролике мы более подробно объясним технологию фальцовки на примере изображения, складываемого по щелчку:

Изготовление фальцевых кровельных панелей

Фальцеосадочные машины используются для производства деталей (кровельных панелей). Станки могут обрабатывать стальной прокат со всеми видами покрытий и цветные металлы толщиной от 0,45 до 0,7 мм.

Станки позволяют изготавливать все виды фальцев, включая самозаклинивающиеся соединения, что значительно снижает производственные затраты и повышает производительность. Скорость фальцевания составляет 6,5-7 м/мин. Это в несколько раз быстрее, чем изготовление стыков вручную.

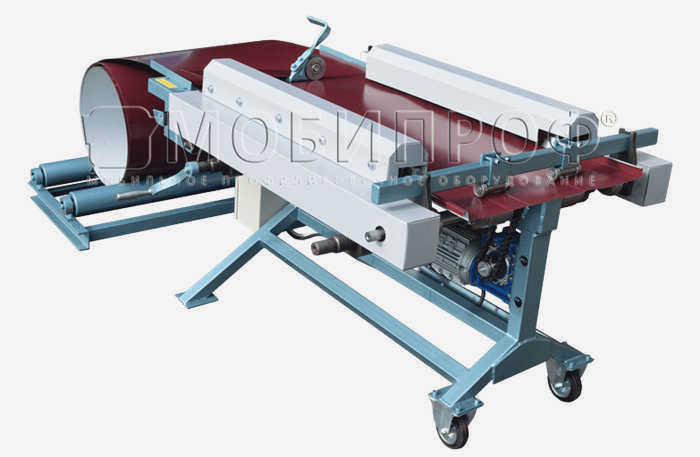

Кровельная машина MOBIPROF

Отличается оборудованием для производства стыков гнутых листов:

Возможность работы с прокатом с полимерным покрытием.
Простота эксплуатации.
Современные системы безопасности.

Фальцеосадочные машины могут использоваться в сдельном и серийном производстве, производить мобильное оборудование для изготовления изображений на месте, цеховые машины.
