Соединение ласточкин хвост чертеж

Кроме того, соединение "ласточкин хвост" обеспечивает отличную защиту от проникновения влаги в жилище. Стоит упомянуть и некоторые другие преимущества:

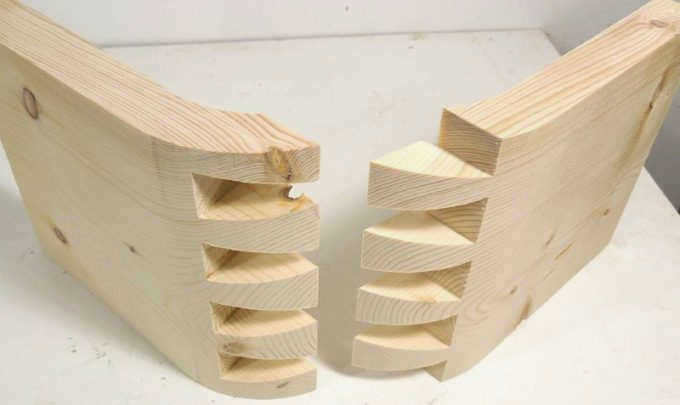

Соединение "ласточкин хвост

Основными требованиями к сборным деревянным конструкциям являются надежность, долговечность и эстетичность. Для удовлетворения этих требований было разработано множество различных технологий соединения. Одним из них является соединение "ласточкин хвост".

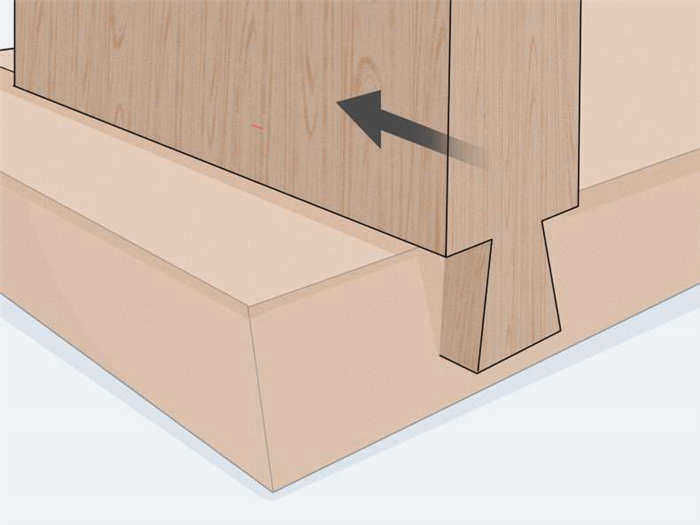

Это соединение состоит из нагелей на одном элементе и разъемных зубцов на другом. Оба элемента имеют форму равнобедренной трапеции и напоминают хвост ласточкина хвоста. При правильной подготовке они точно соединяются и образуют надежную конструкцию.

Применение соединения

Этот способ крепления используется в различных областях, где требуется надежное соединение двух деталей или сборка целой конструкции. Например, в машиностроении соединение "ласточкин хвост" используется для крепления лопастей к диску в различных компрессорах, в отдельных узлах металлорежущих станков, в оптических приборах для обеспечения точного линейного перемещения.

Этот вид крепления наиболее распространен в строительной и мебельной промышленности.

В строительстве элементы типа "ласточкин хвост" (зубья и пазы) делаются на торцах пиломатериалов, соединяемых при сборке деревянных домов. Его целесообразно использовать для соединения пиломатериалов прямоугольной формы. Размеры шпунта определяют надежность всей будущей конструкции. Он также используется в строительстве для изготовления различных столярных деталей:

• оконные рамы;
• окна, створки и фрамуги;
• рамы и двери;
• перегородок, арок и различных углублений.

В мебельном производстве он используется для сборки каркаса, отдельных деталей (ящиков, дверей, откидных крышек). Сборка двух частей таким способом обеспечивает хорошую устойчивость к внешним и внутренним воздействиям. Конструкция сохраняет свою структурную целостность и предотвращает растрескивание. Чтобы улучшить крепление в мебельных конструкциях, их склеивают между собой. Благодаря большой площади контакта и сложной конфигурации крепление получается надежным.

Соединение "ласточкин хвост" используется для изготовления тары разных размеров (коробки, ящики, контейнеры).

Применение соединения

Соединить две стороны деревянной конструкции можно с помощью качественного столярного клея или доступных крепежных элементов, поэтому многие считают, что использование традиционных методов соединения оправдано исключительно по эстетическим соображениям. Однако это верно лишь отчасти в отношении соединения "ласточкин хвост". Этот тип, безусловно, демонстрирует мастерство столяра, так как его нелегко сделать качественно, но готовое изделие будет выглядеть красиво и самобытно. Но "ласточкин хвост" также имеет много преимуществ:

• Отсутствие естественного коробления древесины.
• Сохраняется структура материала, не образуются трещины.
• Эффективность при соединении крупных деталей из массива дерева.
• Легкая регулировка прочности соединения путем подбора правильного количества штифтов и угла наклона выступов.
• Большая площадь склеивания повышает прочность изделия.

Использование соединения "ласточкин хвост" рекомендуется во всех областях, где требуется надежное соединение деталей или прочная конструкция на выходе:

• Машиностроение – для крепления деталей компрессоров, оптического оборудования, металлорежущих станков.
• Строительство – для соединения древесины при сборке деревянных домов. Этот вид крепления также используется при изготовлении всех видов столярных изделий: окон и дверей (рам, проемов), перегородок, арок, ниш.
• Мебельное производство – для соединения деталей каркаса, различных конструкций (дверей, крышек, ящиков). Как правило, детали также склеиваются между собой для еще лучшего крепления и прочности.

Соединение "ласточкин хвост" используется при сборке различных деревянных ящиков (коробок, контейнеров, ящиков).

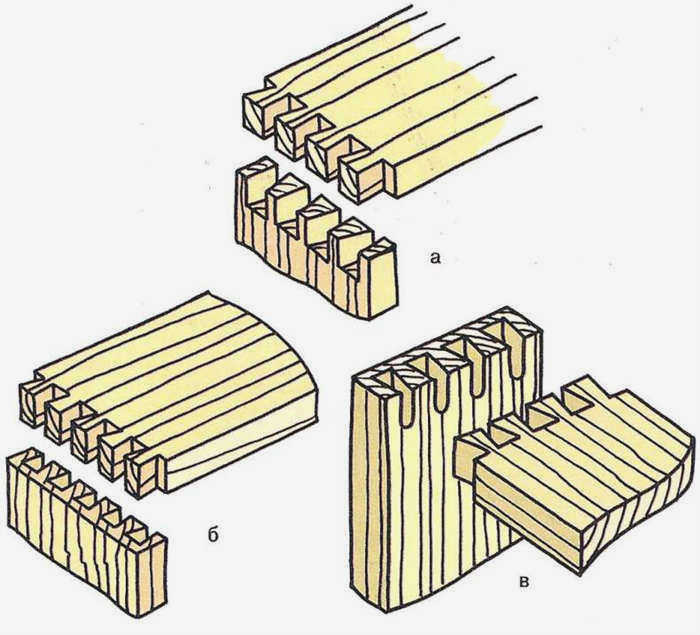

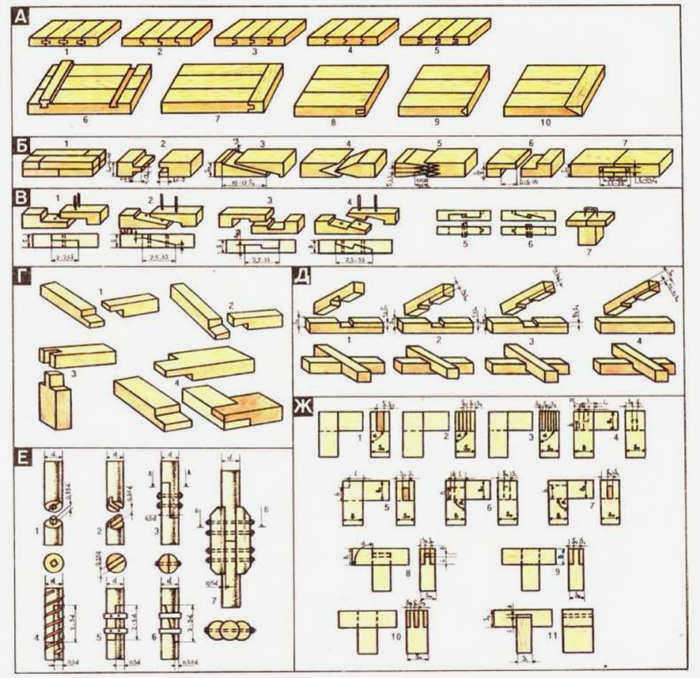

Виды соединений

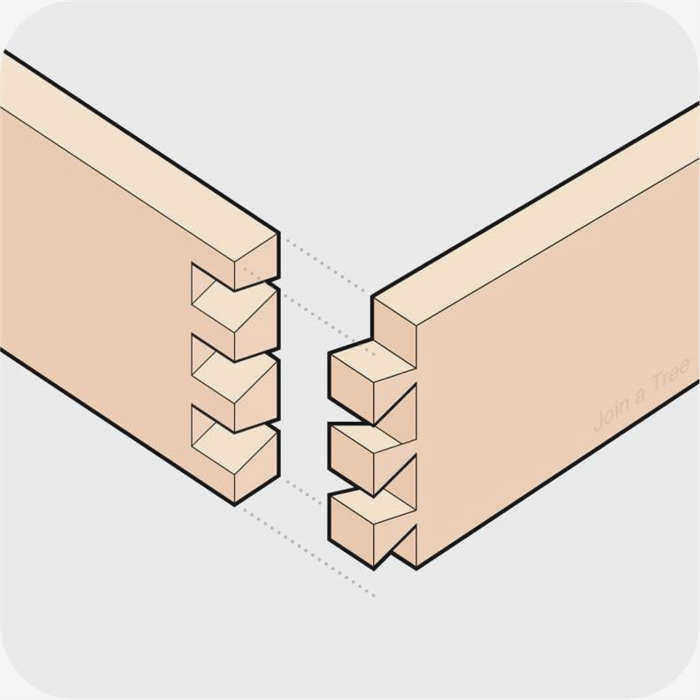

Соединение "ласточкин хвост" – это соединение двух деталей. На конце одной из них нарезаются широкие шипы трапециевидной формы, а другая имеет пазы. Концевые шипы называют односторонними (половинчатыми), так как они имеют только одну фаску, а не две, как средние шипы.

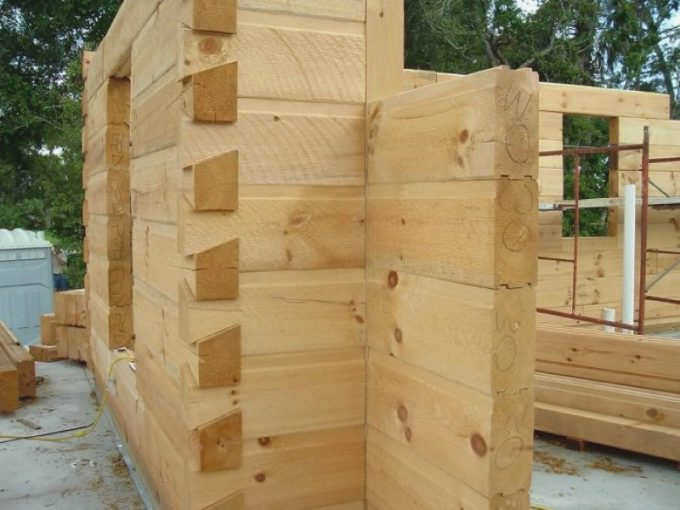

В жилищном строительстве "ласточкин хвост" считается основным методом крепления древесины. Его характеристики и размеры определены в ГОСТ 30974-2002, который гарантирует качество сборки деревянных домов на европейском уровне.

ГОСТ 30974-2002 Угловые соединения деревянных срубов и малоэтажных бревенчатых зданий

1 файл 368.56 КБ

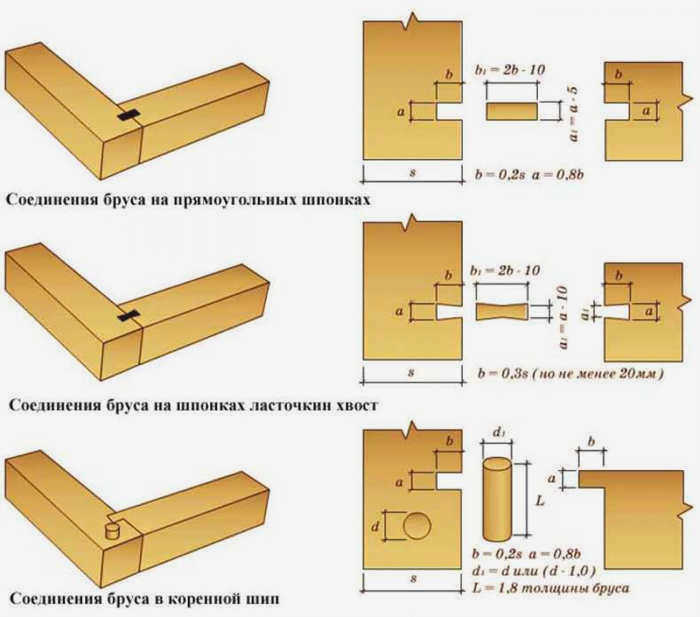

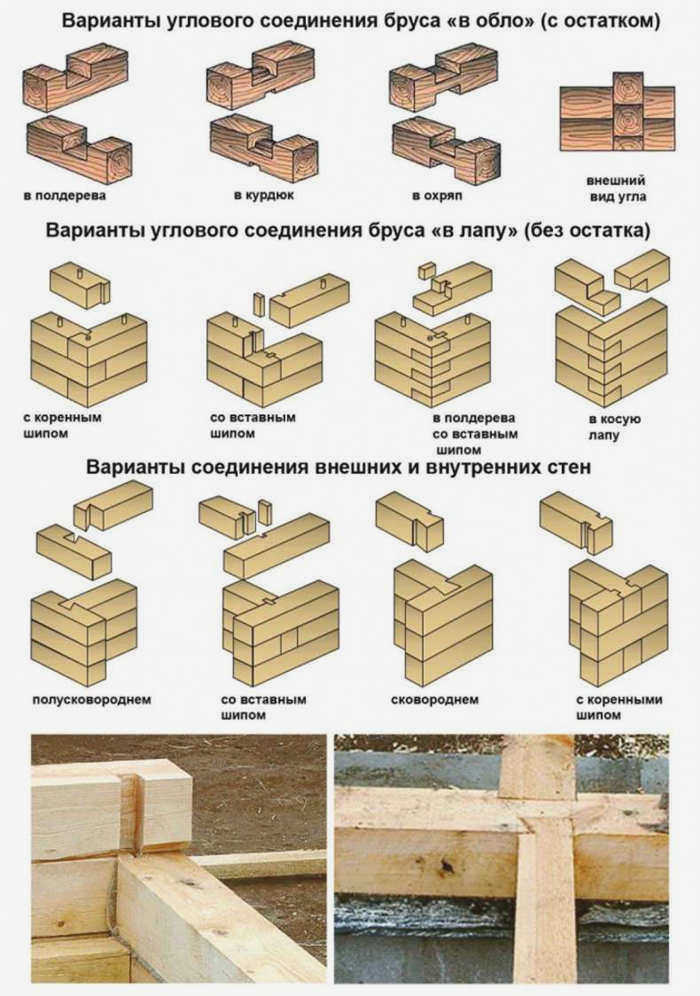

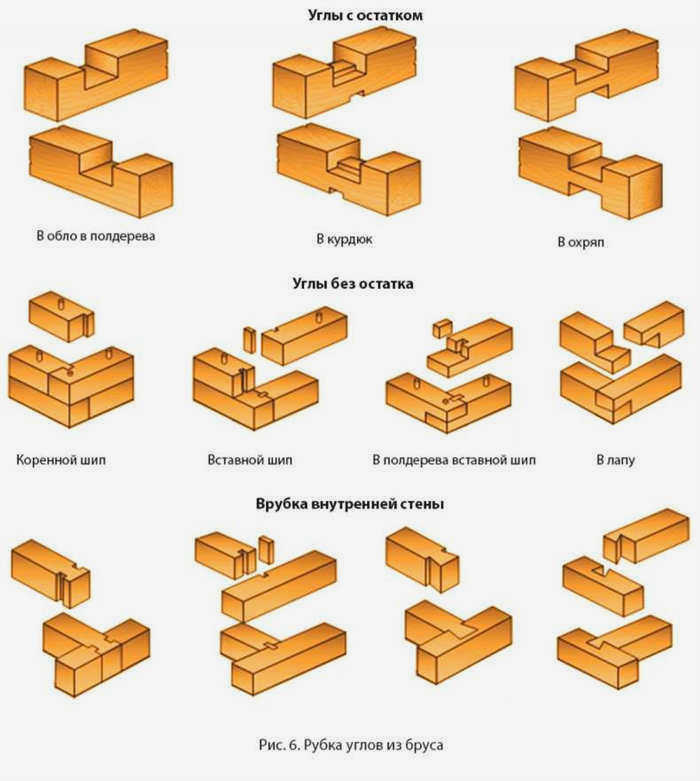

Все виды соединений типа "ласточкин хвост" характеризуются наличием шпунта с прямым основанием и трапециевидной формой. Согласно ГОСТу, существуют следующие типы соединений типа "ласточкин хвост":

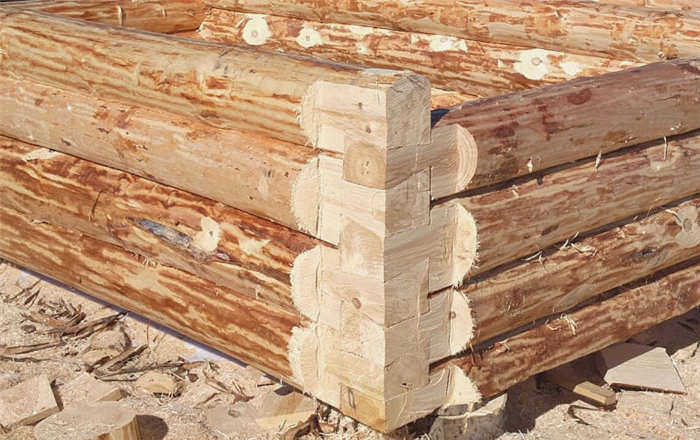

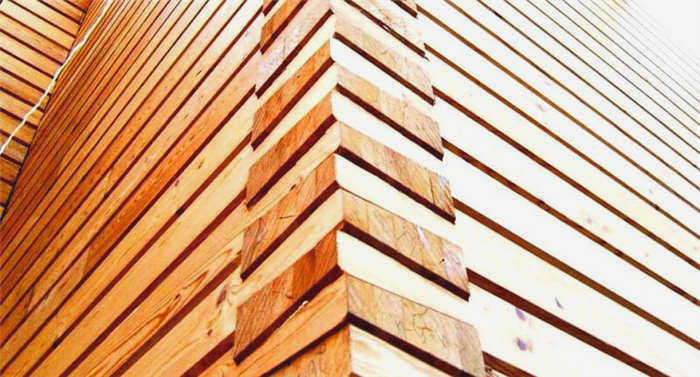

1. В лапу (грубое соединение) – универсальный метод, в основном применяется при строительстве брусовых или бревенчатых домов или под усадку. Правильно выполненный "ласточкин хвост" прочно скрепляет во всех плоскостях крылья сруба. Стыки будут видны. Соединения "шпунт-паз" являются несущими элементами. Для такого соединения характерно отсутствие выступающих концов. Для этого типа соединения лучше всего подходит древесина шириной не более 25 см.
2. Открытый "ласточкин хвост" (сквозное соединение) – это простой способ крепления, при котором паз выпиливается по всей ширине древесины, а крепление производится горизонтально. Этот тип соединения "ласточкин хвост" используется при укладке балок, потолочных плит и установке перегородок. Для влажной древесины используется тип крепления "полуласточкин хвост", при котором соединение имеет форму прямоугольной трапеции. Простота соединения обусловлена также возможностью распила элементов обычной дисковой пилой.

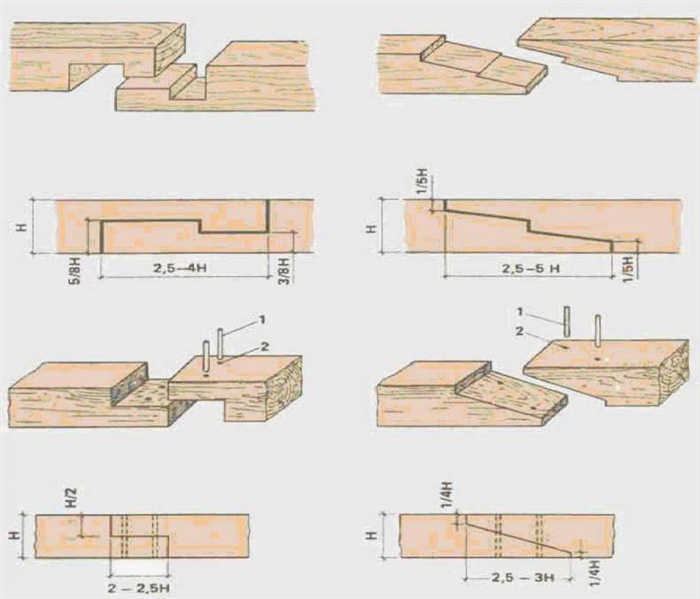

3. Глухая сковорода (скрытое крепление) – особенностью этого типа крепления является соединение элементов с конической головкой. В этом случае конусы полностью утоплены в брус, а их размеры не превышают половины ширины деревянного изделия. Соединение происходит без зазоров и трещин, а благодаря дополнительной обработке можно добиться абсолютно герметичной и надежной конструкции. Этот метод идеально подходит для удлинения балок, при этом расход материала значительно снижается. Он также может значительно улучшить теплоизоляцию здания и сделать конструкцию более визуально привлекательной, поскольку отсутствуют видимые стыки. Для этого типа соединения "ласточкин хвост" подходят пиломатериалы всех размеров, но только до влажности 20%.
4. Трапециевидное соединение "ласточкин хвост" – обеспечивает плотное прилегание даже самых сложных конструкций. Его отличает небольшой размер крепежных элементов (дюбелей), выполненных в форме бабочки (двойной трапеции). Этот метод позволяет экономить материалы и подходит даже для сложных конструкций, сохраняя их эстетичный внешний вид. Однако он требует высокой степени точности обработки древесины, что возможно только на современном дорогостоящем оборудовании.

Виды соединений типа "ласточкин хвост

В настоящее время разработано множество различных типов соединений типа "ласточкин хвост". Чтобы определить тип соединения "ласточкин хвост", необходимо посмотреть на него сверху. Ниже будут проанализированы возможные варианты.

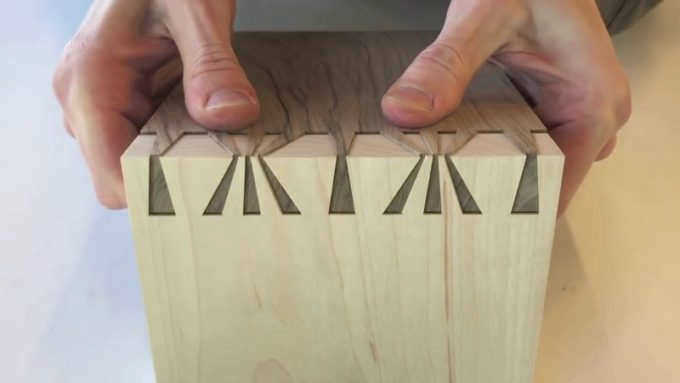

• Соединение "ласточкин хвост" отличается хорошей видимостью соединяемых деталей. В скрытом варианте корпус одного элемента маскирует штифты другого элемента. При сквозном типе крепления шип обхватывает по всей ширине другой элемент. Если выбрана односторонняя шпилька, то снимается только часть, а другая сторона не затрагивается.
• Ласточкин хвост может различаться не только по внешнему виду, но и по размеру пазов и зубцов. В технической документации содержится информация о шкале, связывающей основные размеры различных частей муфты.

Для грубых сортов используется шкала от 1 до 5. Она рекомендуется для мягкой древесины и позволяет надежно соединять даже крупные детали. Для твердой древесины лучше выбрать шкалу от 1 до 8. В этом случае соединения будут выглядеть более привлекательно.

Алгоритм изготовления соединения

Соединение "ласточкин хвост" довольно просто сделать, если предварительно провести все необходимые подготовительные работы. Это хорошая идея, поскольку изделие должно получиться прочным и красивым.

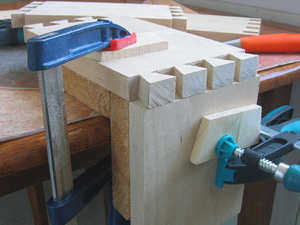

Соединение "ласточкин хвост" своими руками

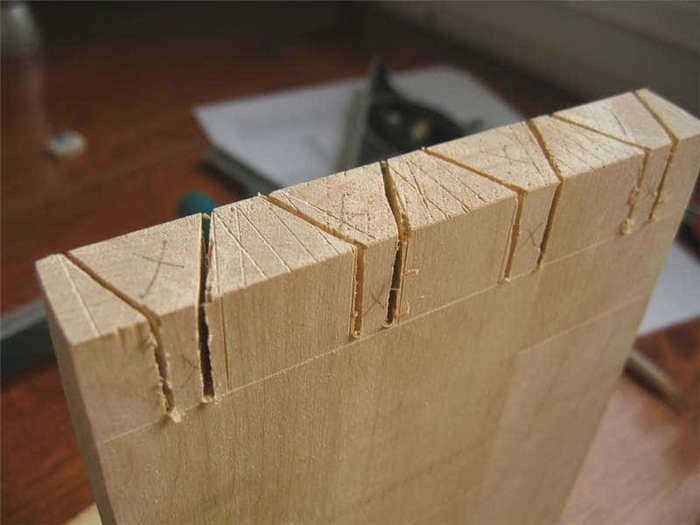

В столярном деле существует множество соединений между деталями. Одним из них является соединение "ласточкин хвост". Этот вид соединения можно увидеть на ящиках, стульях и других конструкциях. Это одно из самых надежных соединений. Пазы сделаны таким образом, что если попытаться раздвинуть детали, они прислонятся друг к другу. Чтобы сделать соединение "ласточкин хвост" своими руками, вам понадобится минимум инструментов и небольшой столярный опыт.

В зависимости от задачи, "ласточкин хвост" может быть выполнен различными способами:

• Угловые.
• Раздельные.
• Сквозные.
• Декоративные.
• Соединение со скосом.
• Соединение с желобом.

Все типы соединений имеют свои сильные и слабые стороны, но так или иначе они создают надежное соединение между двумя деталями. Для работы необходимы следующие инструменты:

• Молоток (деревянная киянка).
• Зубило, стамеска.
• Резьбонарезной брусок.
• Лобзик или ручная пила.
• Электролобзик.
• Карандаш, рулетка, наждачная бумага.
• Квадрат.
• Шпатель.

С помощью этих инструментов вы легко сделаете стык. Если вы можете использовать ручной фрезер, то необходимость в этих инструментах отпадает.

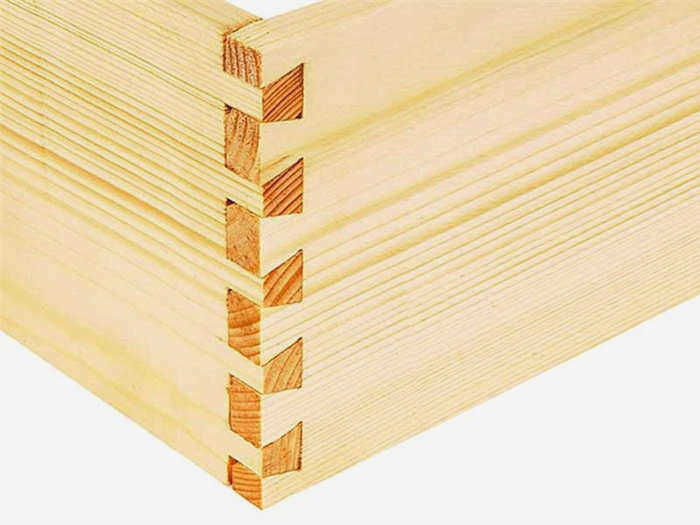

Тип сквозного соединения

Ручной фрезер

Ручной метод – не вариант, если вам регулярно нужно делать такие соединения и производить их в больших количествах. Существуют стационарные станки и ручные фрезерные станки, которые могут изготовить определенное количество шипов или "хвостов" за один проход с помощью специальной фрезы. Чтобы сэкономить еще больше времени, можно изготовить шаблоны. Для создания штырей и хвостов вам понадобится фреза для ручного фрезера.

Перед фрезерованием для удобства расположите заготовку вертикально. Количество хвостов должно быть отмечено заранее. Во время фрезерования останутся отходы, которые можно легко удалить с помощью фрезера.

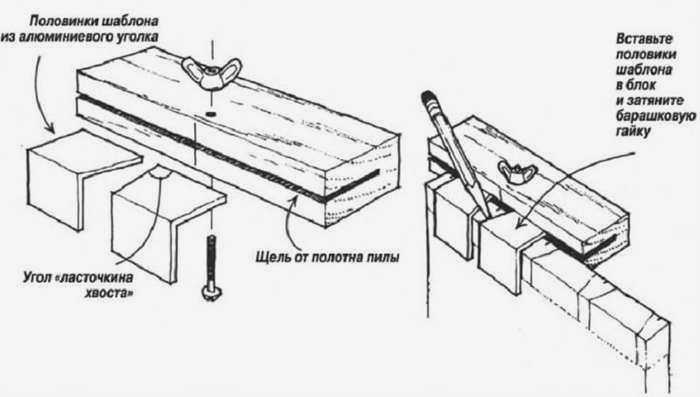

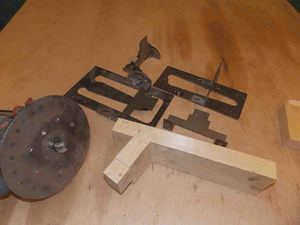

Шаблоны можно приобрести на рынке или в магазине, тогда работа пойдет еще быстрее. Приложите и закрепите шаблон к верхней части заготовки. Затем с помощью фрезы установите нужную глубину фрезерования. После фрезерования все стыки получаются ровными и практически не требуют подгонки.

Для столярных работ, где требуется прочное, постоянное соединение двух деталей, идеально подходит соединение "ласточкин хвост". С помощью ручного фрезерного станка даже начинающий столяр может изготовить соединения типа "ласточкин хвост" и "шип-паз". Кроме того, после сборки такое соединение выглядит эстетично.

Первоначально опубликовано 2018-07-04 08:32:30.
