Многие "умельцы" предлагают пайку труб из ПНД и ПВХ. Этот вид соединения небезопасен. Прямое смешение различных полимеров приводит к хрупкости соединения, трещинам и деформации.
Соединение труб из ПНД и полипропилена с помощью переходников (фитингов, цанг, муфт, фланцев)
При проведении ремонта в жилых домах может возникнуть ситуация, когда необходимо подключить существующую сеть к новому участку или заменить часть такой сети. Необходимо соединить не только металл с металлом или металл с полимером, но и полимер с полимером. Может возникнуть вопрос: как соединить трубу ПНД с полипропиленовой трубой? Ответить на этот и некоторые другие вопросы помогут экспертные мнения и опыт проведения подобных работ, чтобы получить информацию об обоих типах и их соединениях.

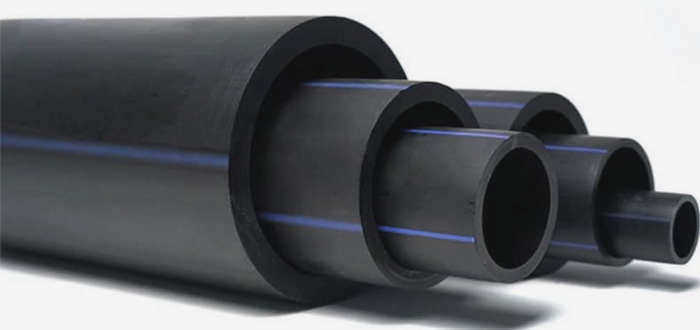

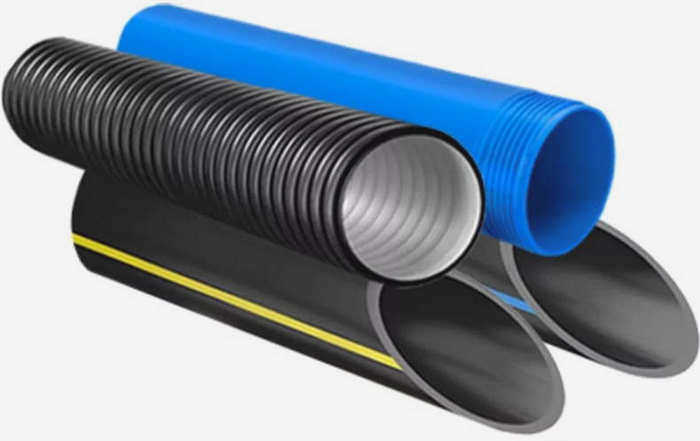

Что такое трубы ПНД
ПНД означает "полиэтилен низкого давления", продукт полимеризации этилена. В результате получается материал, устойчивый к химическим, абразивным, биологическим и бактериологическим воздействиям.
Трубы ПНД обладают различными свойствами и делятся на типы в зависимости от наличия или отсутствия добавок.
В настоящее время для их производства используются три марки полиэтилена, в названии которых указывается значение максимально допустимого давления в МПа, умноженное на 10:
- ПНД марки ПЭ63 – материал первого поколения, имеет в своем составе полимерные цепи, состоящие только из этилена. Характеризуется низкой прочностью и возрастающей со временем хрупкостью. В настоящее время практически не используется;
- марка ПЭ80 – полиэтилен второго поколения, получаемый путем добавления в его молекулярные цепи молекул других веществ. Он характеризуется хорошей гибкостью, устойчивостью к растрескиванию и малым весом.
- ПЭ100 – бимодальный материал третьего поколения. Он производится путем включения низкомолекулярного сомономера в высокомолекулярную основу. Полимер характеризуется высокой прочностью, гибкостью и большим весом.
PE63 используется редко из-за его низких эксплуатационных свойств. ПЭ80, цена которого сопоставима с первым поколением, обладает лучшими свойствами и может легко заменить ПЭ63.
ПЭ100 может заменить оба предыдущих сорта, но стоит гораздо дороже. Для повышения прочности ПЭВП используется сшитый полиэтилен – материал, имеющий дополнительные связи в горизонтальной и вертикальной плоскостях.
Виды соединений
Популярным способом изготовления современной трубной продукции является использование стирола. Эти материалы позволяют создавать прочные трубопроводы, устойчивые к воздействию агрессивных сред.
Их применяют при монтаже труб горячего и холодного водоснабжения. Существует несколько способов соединения пластиковых труб.

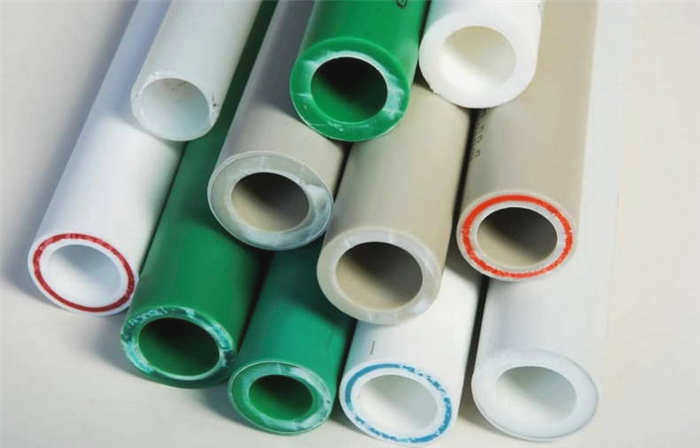

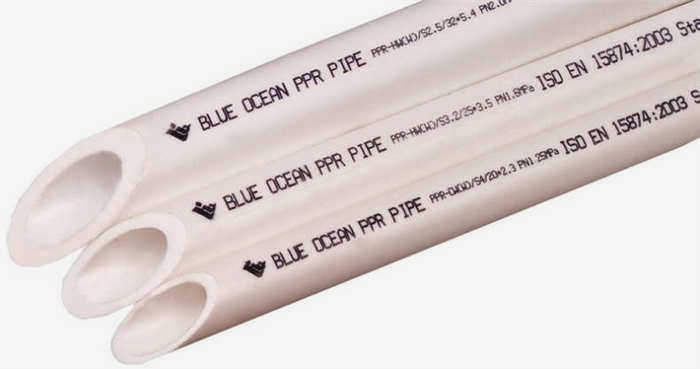

полипропиленовые трубы
Компоненты полипропиленовых труб соединяются с помощью пайки. В этом случае соединяемые компоненты системы нагреваются с помощью специального сварочного оборудования. Обычно это оборудование называют паяльником или утюгом.
Нагрев полипропиленовых деталей происходит при температуре до 260 градусов. Затем один компонент вставляется в другой. Свариваемая деталь фиксируется в определенном положении до тех пор, пока расплавленный полимер не остынет.

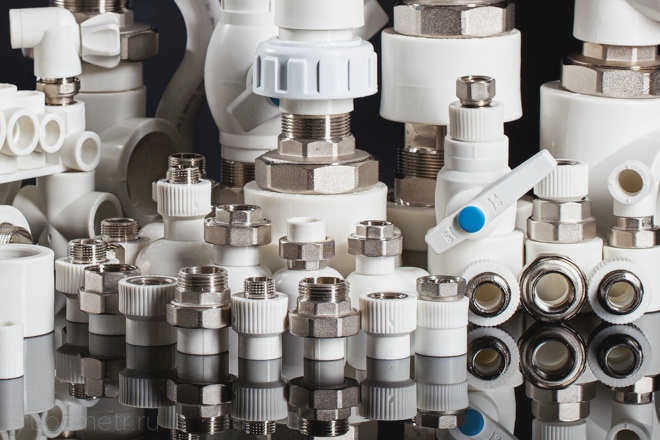

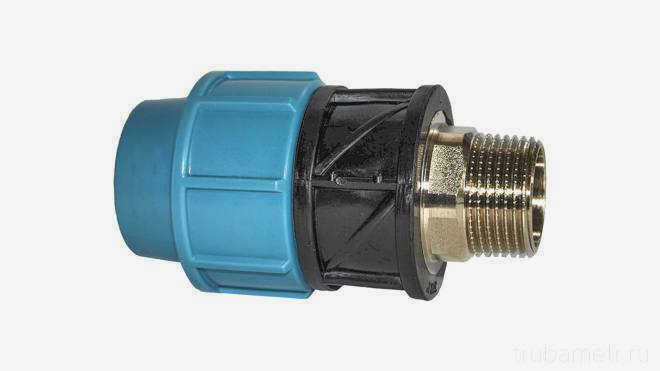

Соединение с другими видами труб производится с помощью специальных комбинированных муфт. Это полипропиленовые изделия, в один конец которых вставлена металлическая гильза с внешней или внутренней резьбой.
На другом конце фитинга находится полипропиленовая гильза. Именно эта часть припаивается к полипропиленовой трубе. Другая сторона фитинга обеспечивает резьбовое соединение с трубопроводом из другого материала или с фитингом.
Производители выпускают комбинированные полипропиленовые фитинги с торцами "под ключ". Такие фитинги сначала прикручиваются или привинчиваются к трубопроводу из другого материала, а затем привариваются к полипропиленовой трубе с помощью специального паяльника.

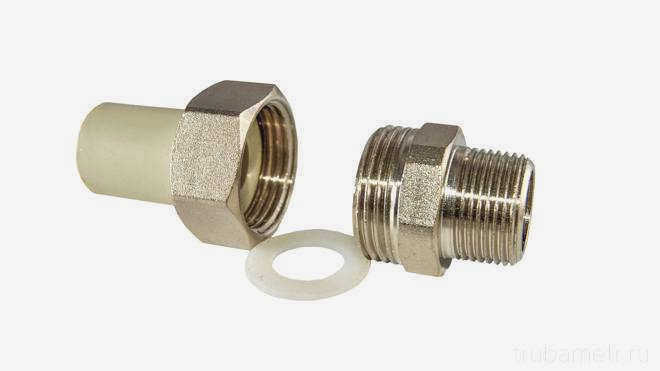

Для соединения различных труб также используются муфты американского типа. Это разборные муфты с накидной гайкой и уплотнительными материалами.
Соединение труб ПНД и ПП
Невозможно выполнить соединение труб из ПНД и полипропилена с помощью сварочного оборудования. Смешивание различных полимеров приведет к деформации соединения в результате растрескивания. Для соединения разных материалов используются различные технологии.
Резьбовые фитинги
Резьбовые фитинги привариваются к концам полиэтиленовых и полипропиленовых труб. Для расплавления полимера используется специальное оборудование. В результате образуется монолитное соединение.
В начале процесса соединительный элемент разбирается. Затем одна часть припаивается к концу полипропиленовой трубы, а вторая половина соединяется сваркой с полиэтиленовой частью.
Это создает соединение, которое при необходимости всегда можно демонтировать. Если требуется постоянное соединение, используются специальные модули со встроенными нагреваемыми частями.

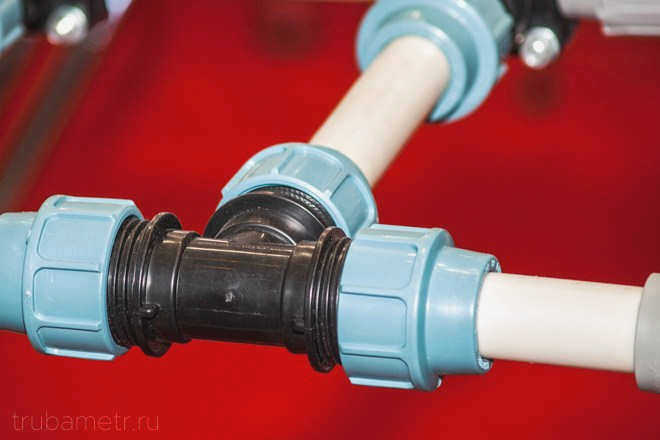

Цанговые соединители
Цанговые соединители используются для создания разборных соединений между коленами из ПП и ПНД. Они состоят из компрессионной втулки, компрессионной гайки, стопорного кольца, резьбы и ответной части.
Производители предлагают различные типы цанг. В начале процесса каждая из них разбирается. Затем цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без применения чрезмерного усилия. В противном случае модуль цанги может сломаться или деформироваться край трубы.
На следующем этапе ответная часть цангового гнезда крепится к полипропиленовой трубе с помощью паяльника. Наконец, соединение закрепляется болтами и герметизируется фум-лентой для предотвращения утечки.
Фланцевое соединение
Распространенным решением является использование фланцев для соединения полипропиленовых труб. Работа включает в себя несколько этапов:
- На обе части трубы надеваются фланцы;
- концы труб укрепляются с помощью упорных втулок;
- фланцы соединяются болтами.
Фланцы – это прочные металлические детали. Они устойчивы к перепадам температур, коррозии и механическим воздействиям.
Монтаж труб с помощью фитингов
Для соединения труб ПНД лучше всего подходят пластиковые или полипропиленовые фитинги. Это простые и надежные муфты с базовой ориентацией.
Производители предлагают несколько типов муфт:
- Муфта с наружной или внутренней резьбой;
- муфта со шпонкой;
- разъемные муфты;
- муфта с накидной гайкой.
При обращении с резьбовыми муфтами необходимо соблюдать осторожность. Чрезмерное физическое усилие может повредить резьбу. Это вызовет утечку и помешает дальнейшему функционированию изделия.
Преимуществами соединителей являются
- простота соединения;
- быстрая замена при необходимости;
- низкая стоимость.
Изделия используются в бытовых, коммерческих и промышленных целях. Они имеют длительный срок службы и значительный запас прочности.
Теперь вы знаете, как соединить трубу ПНД с полипропиленовой трубой. Это упростит монтаж и выбор комплектующих.
Способы соединения труб ПНД
Если вы спросите специалиста, как соединить трубы ПНД, он, скорее всего, улыбнется. Процесс соединения настолько прост, что с ним справится любой. Существует два типа соединений виниловых труб: разъемное и неразъемное. Первое производится с помощью фитингов и предназначено для бытового использования. Второй основан на пайке пластика и чаще всего используется в производстве.
Неразъемные соединения обычно используются при строительстве напорных трубопроводов и в тех случаях, когда необходимо проложить полный трубопровод без разъемного фитинга. Существует два типа соединений труб из ПЭНД с помощью сварки.

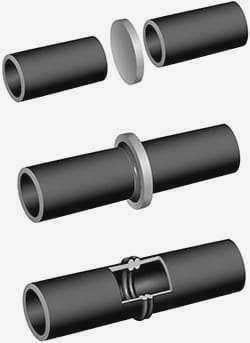

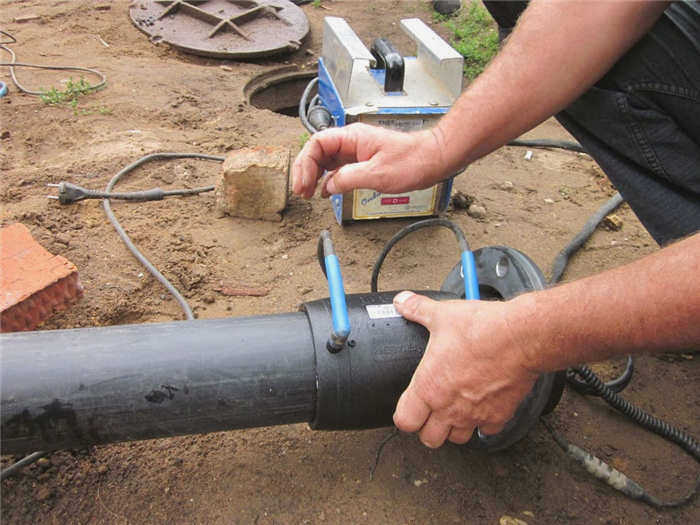

Электромуфтовая сварка
Соединение двух труб одинакового диаметра с помощью электромуфтовой сварки считается самым простым методом неразъемного соединения. Для выполнения соединения необходим специальный фитинг – муфта. Внутри него устанавливается нагревательный элемент – спираль. Нагревательный элемент расплавляет внутреннюю стенку раструба и поверхность трубы ПНД. В результате два элемента одинакового диаметра надежно свариваются между собой.
Процесс пайки состоит из следующих этапов:
- два конца трубы одинакового диаметра очищаются от загрязнений и обезжириваются;
- компоненты вставляются в раструб соответствующего диаметра, после чего комбинированный узел фиксируется.
На раструбе имеются два зажима. К ним подключаются силовые кабели. После подключения питания пластик плавится, и образуется неразъемное соединение. Сварной компонент можно использовать после полного остывания соединения.
Стыковая сварка
Второй метод крепления основан на использовании специального паяльника. Стыковая сварка используется для соединения деталей пластиковых труб диаметром 50 мм и более. Преимуществом этого метода является его низкая стоимость. Если при монтаже трубопровода требуется несколько соединений, лучше приобрести паяльник. Этот инструмент стоит недорого и может пригодиться в будущем для сварки различных труб и гибких шлангов.
Соединение труб ПНД внахлест
В домашних условиях хозяину достаточно знать, как соединить трубы ПНД с помощью фитингов, ведь разъемное соединение гораздо удобнее пайки. Кстати, самый простой метод соединения называется "раструбное соединение". Он применяется для прокладки полиэтиленовых сточных вод низкого давления и основан на вставке одного конца полипропиленовой трубы в раструб другой половины. Для герметизации соединения используются силиконовые или резиновые манжеты.

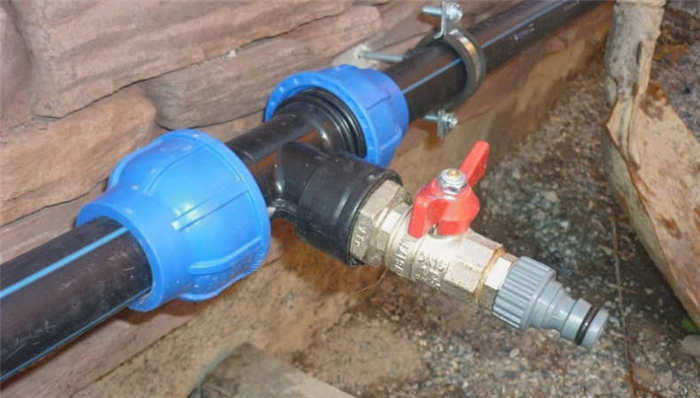

Соединение труб с помощью фитингов
Прежде чем рассказать, как правильно соединять трубы ПНД с помощью фитингов, рассмотрим, что представляет собой эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производители выпускают колена, тройники, крестовины и простые переходники. Существует два типа фитингов из ПВХ:
- компрессионные фитинги – для соединения компонентов одинакового диаметра;
- редукционные фитинги – для соединения деталей разного диаметра.
Как соединить трубы ПНД с помощью пластиковых фитингов? Конструкция и принцип использования фитингов одинаковы. Фитинг состоит из корпуса, в который вставляются два конца элемента. Компрессионная гайка используется для затягивания соединения путем навинчивания на корпус фитинга по резьбе. Уплотнительное кольцо герметизирует соединение. Зная, как соединять фитинги для труб ПНД, можно соединять трубы из других материалов, таких как полипропилен или металлопластик.
Соединение труб ПНД с помощью фланцев
Фланцы используются для соединения пластиковых труб с насосным оборудованием, металлической запорной арматурой или для соединения сетей большого диаметра. Соединение состоит из двух частей:
- зажимной фланец предназначен для крепления к трубе ПНД;
- монтажный фланец зажимает первую часть и прикручивает ее к аналогичному элементу на запорной арматуре или насосе.
