Способ соединения элементов трубы выбирается в зависимости от назначения водопровода
Соединение труб ПНД из разных материалов для общего трубопровода
Полиэтилен низкого давления востребован благодаря ряду положительных характеристик: вес, цена, срок службы, универсальность. Нередко встречаются трубы из стали или чугуна, вспененного полипропилена, ПВХ или металла с пластиком. Подумайте, как организовать сочетание труб ПНД с другими материалами, чтобы не пришлось менять всю систему. Дочитайте до конца, и вопросов по сантехнике и газу у вас станет гораздо меньше.

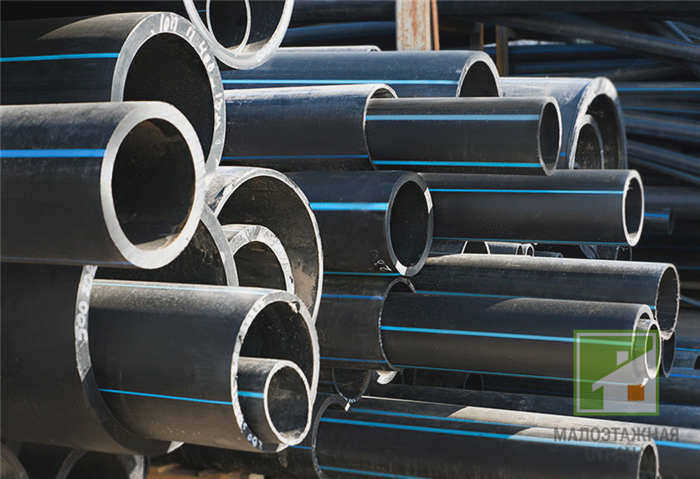

Что такое трубы ПНД?
ПЭНД производится из полимеризованного этилена методом экструзии. Готовая трубная продукция используется для трубопроводов для транспортировки жидких и газообразных сред. Это может быть природное топливо, питьевая или промышленная вода или сточные воды. Классификация также основана на допустимом давлении внутри воздуховодов. Высоконапорные выдерживают давление 2,5 МПа, низконапорные – 0,6 МПа, а безнапорные предназначены для самотечных воздуховодов.
Основные технические характеристики труб ПНД следующие
- диапазон рабочих температур от -20 до +40 градусов Цельсия;
- конечные показания термометра +70 градусов Цельсия;
- прочность до 38 МПа;
- диапазон давления от 6 до 25 атм
- диаметр до 120 мм, реже до 150 мм.

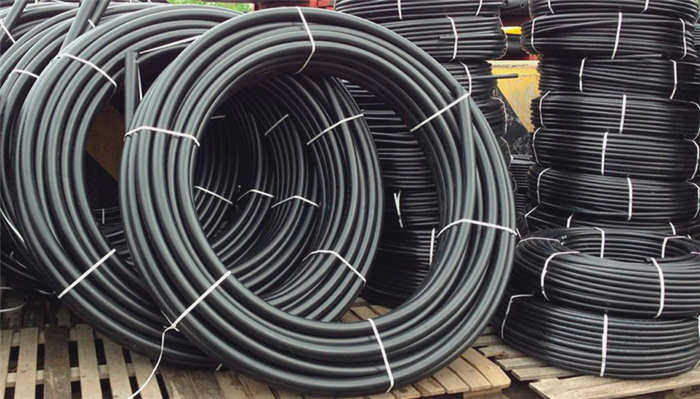

Помимо сетевых конструкций, изделия из ПНД могут использоваться для защиты электрических кабелей. Срок службы изделий составляет около 50 лет. Трубы поставляются в бухтах по 100, 200 и 1000 м или в отрезках до 12 м.
Преимущества и эксплуатационные характеристики труб из ПЭНД
Универсальность применения труб ПНД объясняется непроницаемостью, гибкостью и устойчивостью материала к агрессивным условиям эксплуатации. Внутренняя поверхность изделий гладкая, что практически исключает риск накопления ила и отложений, обеспечивая эффективное использование кабеля на протяжении всего срока службы.
К другим преимуществам таких изделий относятся следующие свойства:
- устойчивость к коррозии
- инертность к химическим средам
- легкость (почти в 6 раз легче стали);
- пластичность (допускает перемещение без разгерметизации на 5-7% от исходного положения, что важно в случае замерзания транспортируемых жидкостей);
- устойчивость к гидроударам;
- простота установки и обслуживания;
- низкая стоимость.
Разъемные муфты
Разъемные муфты – это тип монтажа, при котором части труб соединяются друг с другом с помощью муфт, которые при необходимости можно снять и заменить. Этот тип соединения находит все большее применение благодаря своим преимуществам:
- быстрая и несложная установка и ремонт;
- экономичность, так как не требуется специального оборудования, напр. сварка;
- универсальность – соединения труб ПНД могут быть выполнены в местах, где невозможно использовать неразъемный метод, в частности под водой.

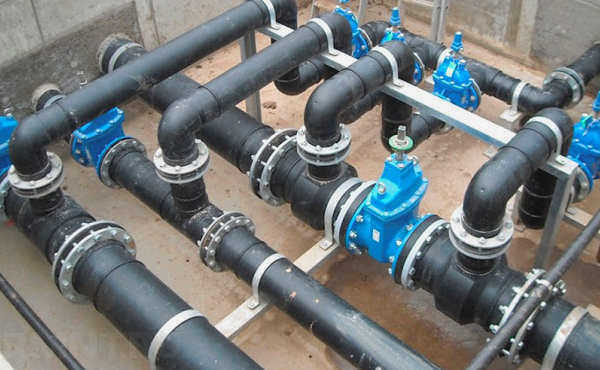

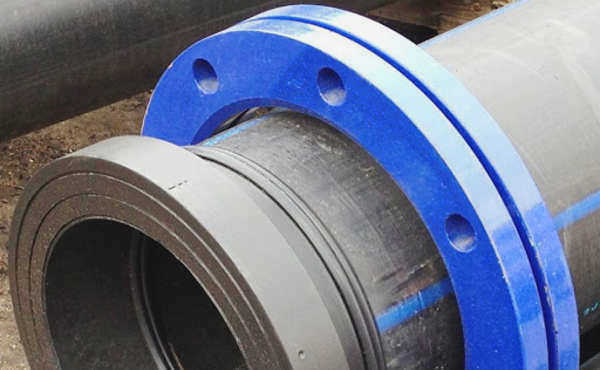

Разъемные соединения не менее надежны, чем неразъемные, при условии соблюдения всех правил монтажа и использования высококачественных компонентов. Несмотря на это, разъемный тип не используется для соединения водопроводной и газовой инфраструктуры под давлением. Существует несколько типов разъемных соединений: муфты, муфты, фланцы и муфтовые соединители. Каждый тип имеет свои характеристики и правила монтажа. Для первых двух используются соединители ПНД различных конструкций.
Муфтовое соединение

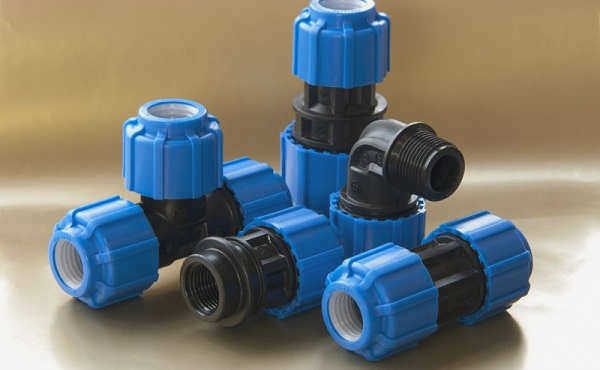

Это разъемное резьбовое соединение, также известное как цанговое обжимное соединение, выполненное с помощью особого типа фитинга – компрессионного. Этот метод используется для соединения труб малого диаметра до 50 мм. Соединение фитингов ПНД фиксируется с помощью цанги и кольцевой гайки. С помощью уплотнительного кольца соединение становится герметичным. Существует два типа фитингов для соединения труб ПНД: компрессионные фитинги для соединения изделий одинакового диаметра и редукционные фитинги для соединения участков разного размера.
Соединение труб ПНД с помощью фитингов происходит по следующему алгоритму:
- Компрессионная муфта снимается путем откручивания накидной гайки.
- Труба ПНД очищается от мусора, а затем снимается фаска. Для снятия фаски используется инструмент для снятия фаски, при его отсутствии – острый нож.
- Отметьте маркером глубину вставки фитинга на концах трубы.
- Перед соединением фитингов для труб ПНД края смазываются жидким мылом для проверки герметичности.
- Концы труб вставляют в фитинги и затягивают гайки на резьбе, следя за тем, чтобы не произошло сжатия.
Преимуществами фасонного соединения являются простота и скорость монтажа и отсутствие специального оборудования. Кроме того, с помощью фитингов можно соединить участок полиэтиленовой трубы с пластиковой или пропиленовой металлической трубой. Фитинги используются для трубопроводов технической и питьевой безнапорной воды и канализационных систем. Не допускается соединение частей подземных трубопроводов и газовых труб. Фитинги выпускаются в различных исполнениях, в зависимости от поставленной задачи – тройники, переходники и т.д. Более подробную информацию о видах и назначении деталей можно найти здесь
Фитинги часто используют не по назначению, либо применяя некачественные детали, либо используя их не по назначению. Конец трубы вставляется в фитинг, проталкивая его в резиновое кольцо, но сначала следует снять фаску под углом 45⁰, чтобы придать ему коническую форму. Это позволит протолкнуть наконечник в кольцо до упора. Только после этого следует затянуть зажимную гайку.
Свойства термоусадочных муфт
ТУМ, изготовленная из лучистого полиэтилена, используется для изоляции и соединения элементов трубопровода. Этот вариант изоляции имеет множество преимуществ перед другими методами, включающими термоленту и т.д.
Преимущества использования термоусадочных муфт для труб:
Легкое завершение процесса термоусадки с использованием данной муфты. Это быстрее, чем другие аналогичные процессы. Для проведения термоусадочных работ не требуется опытный мастер и профессиональные инструменты. Термоусадочные муфты подходят для труб, транспортирующих горячие или холодные жидкости.
Изделия способны выдерживать кратковременные повышения температуры до десяти градусов. TUM подходят для труб с максимальным давлением менее 1,6 МПа. Отличные диэлектрические свойства. Универсальные соединительные средства. Термоусадочная муфта подходит для соединения труб горячего и холодного водоснабжения. Она способна восстановить изоляционный слой на участках водопроводной сети.
На рынке представлен широкий ассортимент термоусадочных муфт для полиуретановых труб.
Область применения.
Трубы ПНД используются исключительно для трубопроводов холодной воды, так как они могут эксплуатироваться при температуре не выше 40°C. Рабочее давление составляет максимум 20 МПа (2 атмосферы). Они широко используются для прокладки подземных водопроводных и канализационных сетей, а также систем водоснабжения из насосных скважин.
Более широкому распространению препятствует устойчивость к ультрафиолету – полный переход на ПЭНД невозможен.
Кроме того, в гладких или гофрированных трубах прокладывают коммуникационные или силовые кабели.
Преимущества и недостатки этих труб:
Распространенные ошибки при монтаже труб ПНД
Нередко при несоблюдении технологий и инструкций по монтажу труб ПНД допускаются ошибки, которые могут привести к неисправности всей магистрали. Рассмотрим наиболее распространенные ошибки при монтаже:
- Неправильное расстояние между точками крепления. Из-за прогиба труб могут лопнуть соединения.

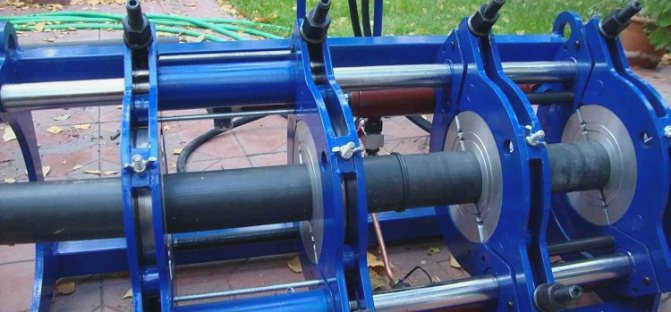

- Неправильно выполнена сварка. Эту ошибку часто допускают новички, поэтому важно тщательно изучить методику перед началом работ.
- При монтаже труб не выполняется линейное расширение, а повышенное давление значительно сокращает срок службы труб.
- Трубы заделываются без изоляции. В этом случае велика вероятность образования конденсата на их поверхности.
- Фитинги, которые чрезмерно затянуты. Такая ошибка может привести к нарушению работы всей системы.
Заказ и приобретение продукции по оптовым ценам
Технология монтажа и сварки труб и фитингов из ПНД должна строго соблюдаться – только в этом случае система прослужит десятилетия без необходимости ремонта или обслуживания. Однако, помимо соблюдения инструкций, важную роль играет качество труб и фитингов.
