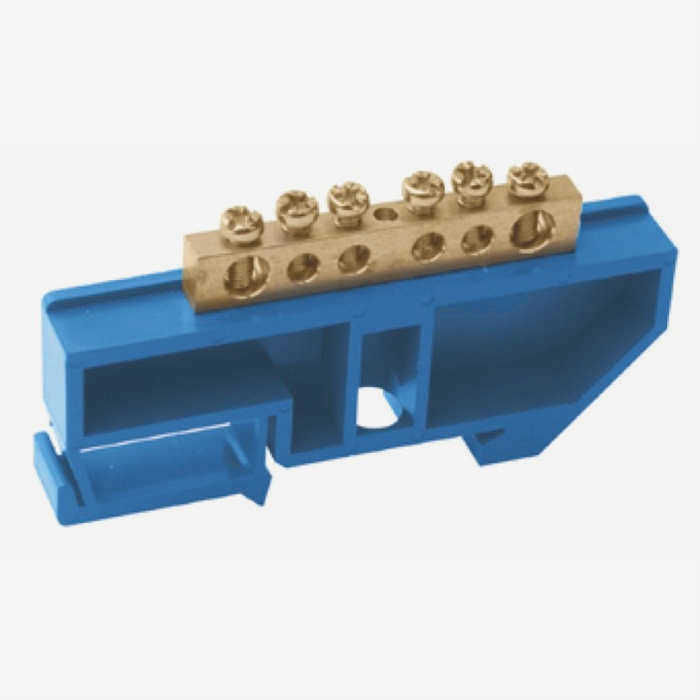

Единственным недостатком является стандартный размер и количество клемм. Это означает, что его невозможно обрезать до определенной длины.

Содержание

Перестаньте скручивать (восклицательный знак)

Действительно, перестаньте извращаться. Существует много классных приспособлений для соединения всевозможных проводов, но технология "прокусить изоляцию зубами, скрутить, скрутить изолентой" все еще жива.

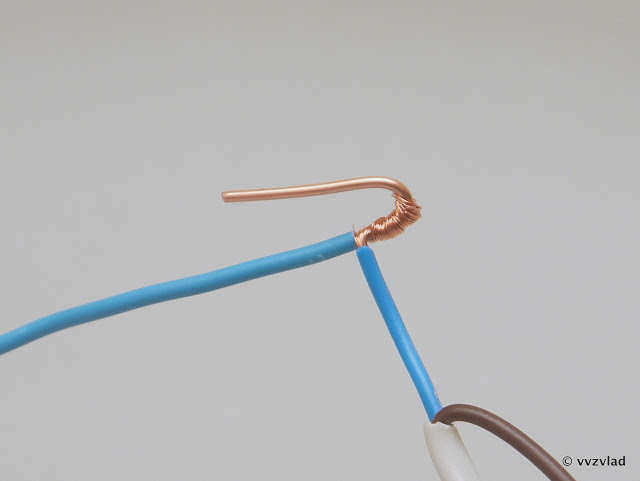

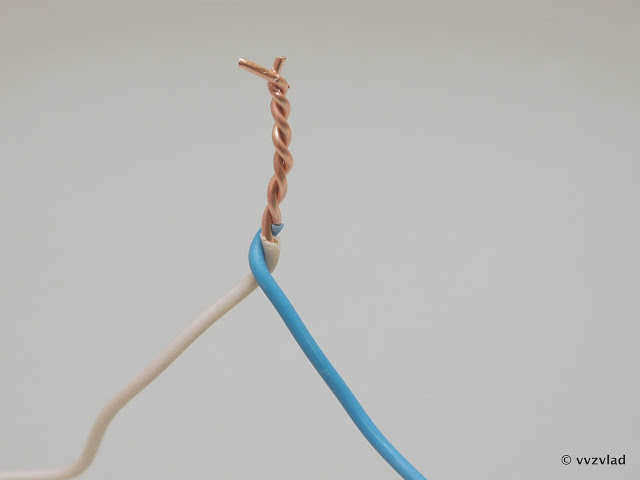

Когда я вижу это, мне становится не по себе:

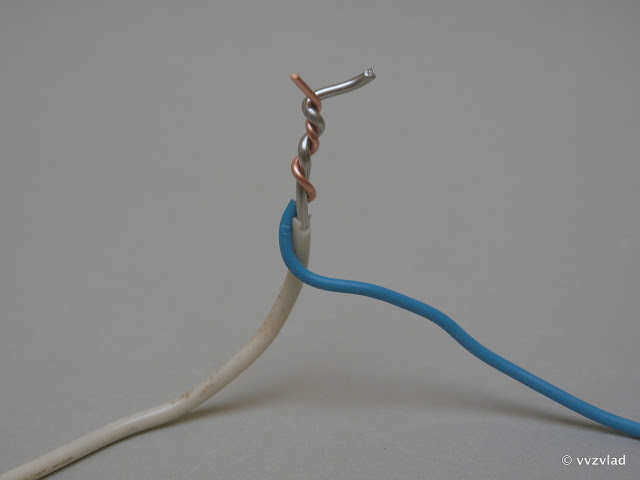

А когда я вижу это, мне хочется убить автора:

Дело в том, что медные и алюминиевые провода никогда нельзя скручивать вместе.
На это есть несколько причин. Главная из них – проблема окисления алюминиевого провода при контакте с медным – образуется гальваническая пара, которая медленно, но эффективно разрушает соединение. И чем быстрее это происходит, тем больше тока проходит через витую пару.
Конечно, такое соединение не разрушится через несколько часов, даже если вы включите в него обогреватель или чайник. Однако со временем сопротивление будет постепенно увеличиваться, вызывая все больший нагрев проводника. А если нагрузка не постоянная, а эпизодическая, то непрерывные циклы нагревания-охлаждения еще больше ухудшат проводимость. Различные материалы по-разному расширяются при нагревании, и включение и выключение нагрузки путем такого скручивания будет равносильно постоянному подергиванию ее туда-сюда. Вы понимаете, что это не приведет ни к чему хорошему.
Хорошо, если это просто нагрев, обычно его можно отследить по характерному запаху горелой изоляции. Но искрящее соединение, особенно рядом с обоями или чем-то легковоспламеняющимся, может легко превратиться в пожар.

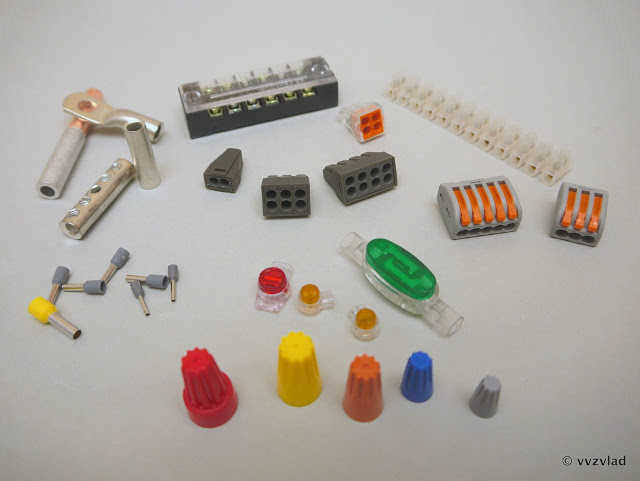

Какие существуют решения этой проблемы?

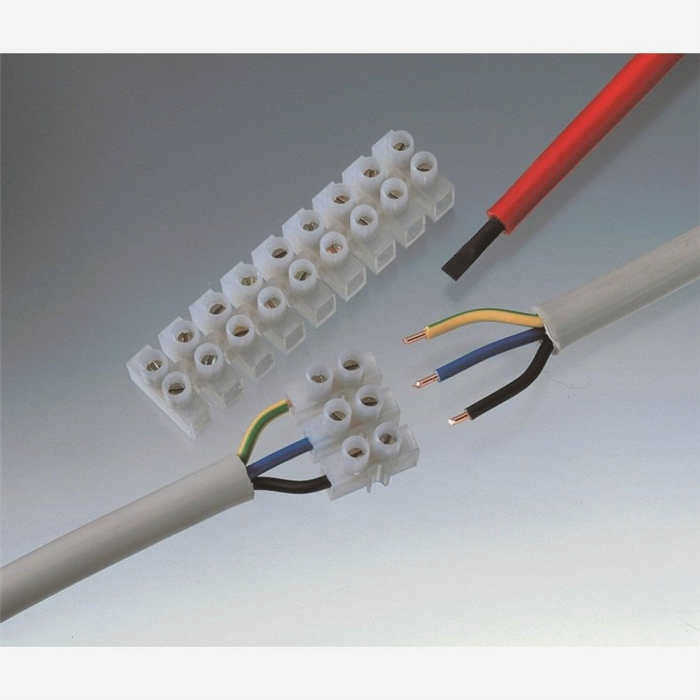

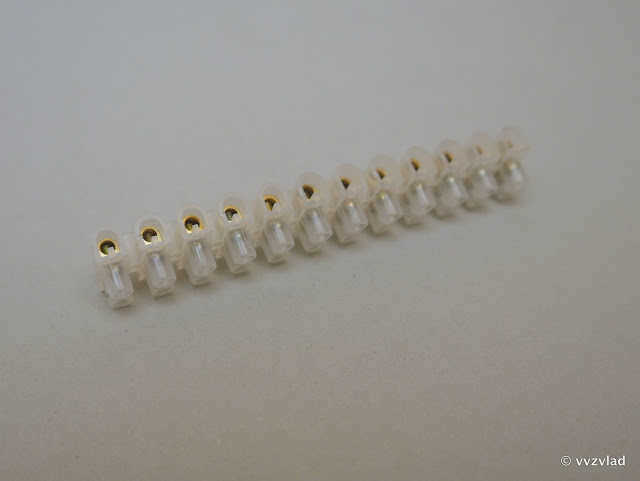

Полиэтиленовые клеммные колодки

Вот один из них:

Продаются в любом хозяйственном магазине, стоят копейки.

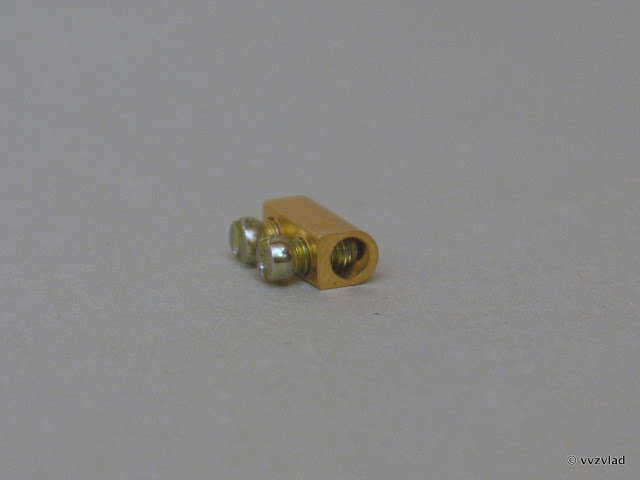

Внутри находится латунная гильза с двумя винтами:

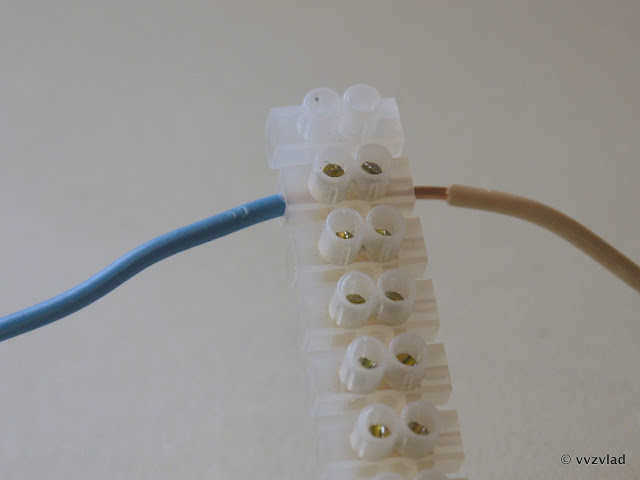

Провода помещаются в нее и зажимаются винтами:

Я намеренно удалил его для наглядности. Вместе с изоляцией это будет выглядеть следующим образом:

Каждый сегмент может быть отрезан. Казалось бы, это идеальное решение. Но есть один нюанс (с).
Хотя нюансов и недостатков много, не дайте простоте обмануть вас.

Алюминий не может быть зажат. Алюминиевый сердечник находится в жидком состоянии под постоянным давлением, и контакт может легко потеряться или испортиться через некоторое время. Что за этим последует – вы знаете, тепло и огонь. Строго говоря, ВСЕ алюминиевые болтовые соединения должны затягиваться раз в год. В противном случае вы получите что-то вроде этого:

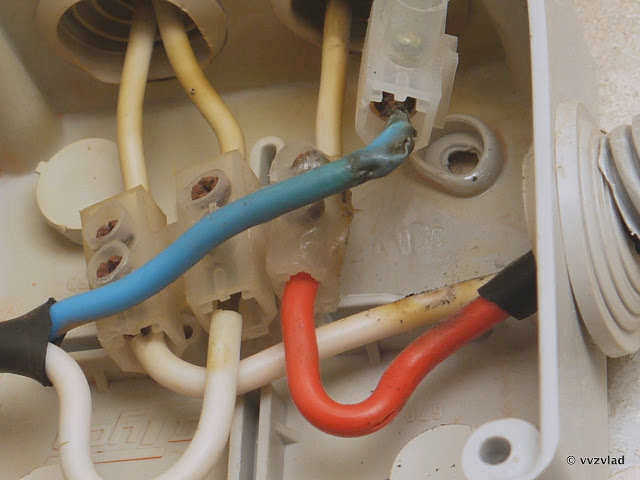

На фотографии видно, что крайняя клемма потеряла контакт, начала искрить и нагреваться, в результате чего расплавилась ее крышка и немного изоляции провода. Она была заменена на такую же, хе-хе.
Нельзя зажимать многожильные провода. Есть целый набор вещей, которые не нравятся проводам – вращательное движение, неровная поверхность винта и точечное неравномерное давление. Это может быть нормально, особенно если ток небольшой, или вам может не повезти, и у вас останется половина проводов. Остальные вы уже знаете.
Вам нужно подобрать размер в соответствии с сечением провода. Слишком маленький провод не подойдет по диаметру, а слишком большой неудобно обжимать, хуже контакт и больше свободы – риск выпадения или разрыва провода.
Слишком тугое обжатие приводит к тому, что твердая, но хрупкая латунь легко ломается. Это может привести к плохому контакту и …. все чисто.
При покупке не обращайте внимания на маркировку силы тока. Они обманывают. Сила тока должна делиться на два, а лучше на три.

О выводах проводов

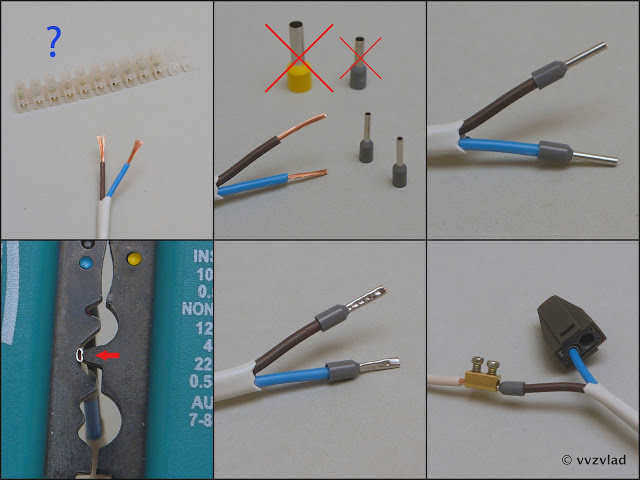

Бывает и такая ситуация, когда нужно соединить одножильный провод с многожильным:

Нет, его можно лудить и зажимать как однопроволочный проводник. Однако есть более простой вариант:

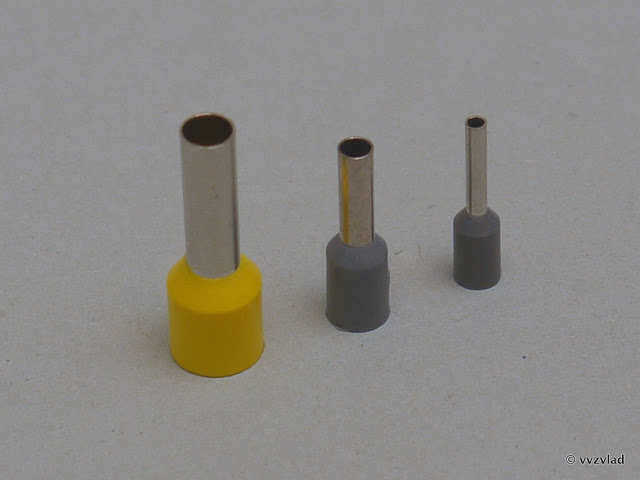

Он называется изолированный колпачок. Смысл этого названия прост:

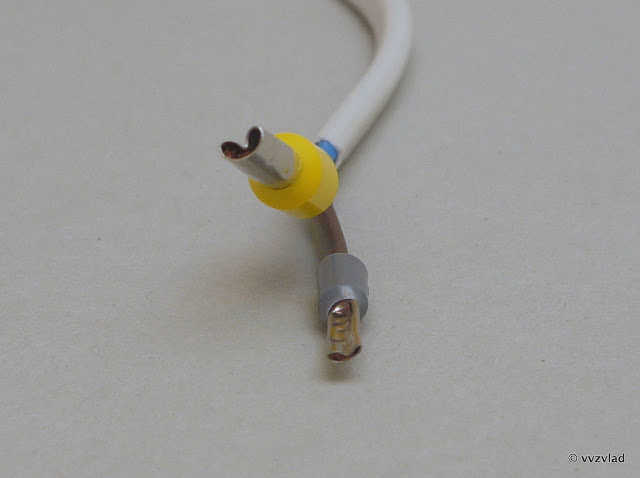

Подбираем диаметр к сечению провода, слегка скручиваем его, чтобы он не разбух, надеваем на конец и прижимаем до упора (не менее 3-4 раз). Все, теперь этот провод можно обжимать в любом соединении, не боясь, что провода порвутся, нарушится контакт или что-то еще. Важно правильно подобрать диаметр наконечника, в зависимости от провода, иначе контакт будет хуже и провод может выскользнуть.

Зажимать их можно хоть молотком с помощью отвертки или плоскогубцев, но лучше использовать специальный инструмент, благо он не очень дорогой – от 500 до 2000 рублей. Лучше, конечно, не брать китайский no-name и брать на 30-40% дороже минимальной цены.
Я пользуюсь вот этим:

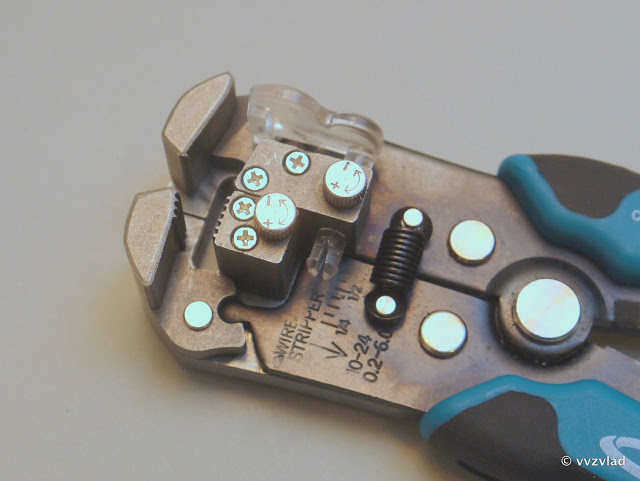

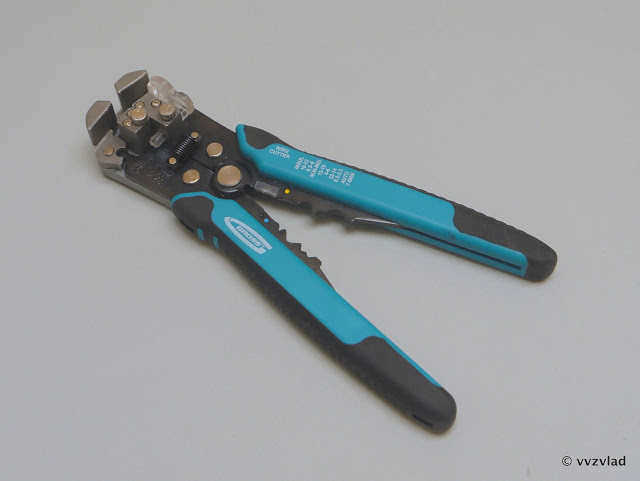

Съемник изоляции соединительный:

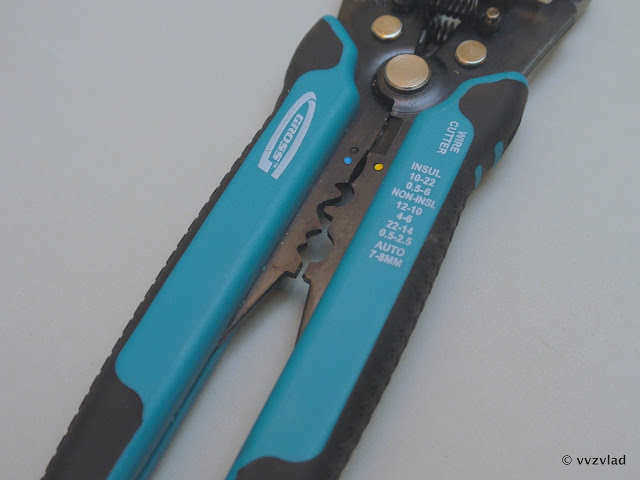

И кримпер:

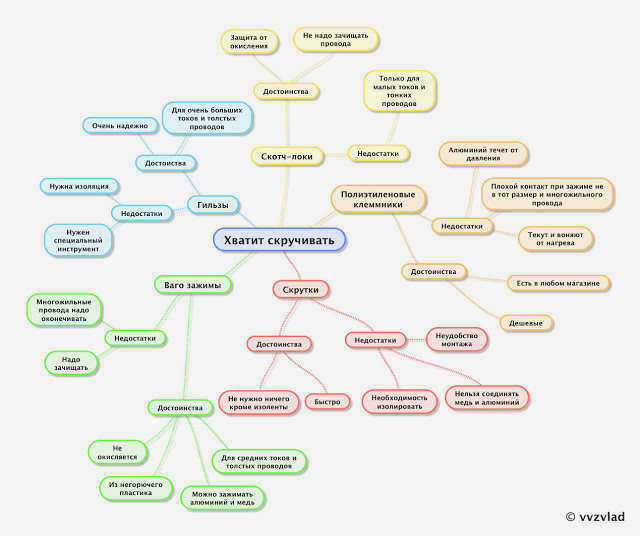

Бонус

Все фотографии из статьи (и многие не вошедшие) в оригинальном разрешении смотрите в альбоме Picasa.

Что такое распределительная коробка

Всем известно, что провода от распределительного щита идут не по прямой линии, а распределяются по разным комнатам. Каждая комната оснащена розеткой, выключателем, лампочкой и розеткой.

Для облегчения распределения используются распределительные коробки. Каждый проводник в распределительной коробке укладывается в соответствии с давно установленными правилами. Проводка должна быть проложена под потолком, на расстоянии примерно 15 см. Провод, подведенный к определенной точке, должен отходить перпендикулярно основной электрической сети. Для того чтобы спрятать все соединения, пригодится коробка.

Существует два типа таких коробок:

Внутренняя . – В этом случае все устройство прячется в стене комнаты, а обнажается только крышка, чтобы электрик впоследствии мог легко добраться до разъема.
Внешняя Этот тип коробки позволяет устанавливать ее непосредственно на стене.

Распределительные коробки могут иметь различную форму: прямоугольную или круглую, но все равно каждая из них имеет четыре гнезда. Иногда выпускаются устройства с дополнительными гнездами. Каждая розетка снабжена фитингом или резьбой для подсоединения гофрированного шланга. Это удобно при ремонте или замене электропроводки.

Преимущества использования распределительной коробки:

Легкий доступ к компонентам в случае неисправности или для проверки напряжения;
Чаще всего именно в месте соединения электрики допускают ошибки, распределительная коробка – самое простое место для проверки всех компонентов;
Такие коробки также помогают предотвратить пожары в помещениях;
Они также помогают сэкономить на стоимости витой пары.

Зачистка

Прежде чем соединить кабели одним из восьми известных методов, электрик должен провести подготовительную работу, а именно снять защитную пленку с жилы. Все, что вам нужно для этой задачи, – это пара картонных ножей. Это может сделать каждый, но нужно быть осторожным, чтобы не повредить проводник. Поэтому прислушайтесь к рекомендациям опытных электриков и следуйте всем их советам:

Положите кабель на стол или плоскую доску;
Плотно прижмите кабель к доске пальцем;
Вводите нож в изоляцию под углом;
При удалении шарика изоляции двигайте кабель, а не нож;
Сделав круговой надрез, оболочку можно легко растянуть и снять с кабеля.

Современные электрики для снятия защитного слоя используют инструмент для снятия изоляции. Этот инструмент может быть механическим, полуавтоматическим или автоматическим. Прелесть стриппера в том, что процесс снятия изоляции не повреждает кабель.

Классификация инструментов для снятия изоляции

Сразу следует отметить, что этот соединительный элемент сегодня используется во всех видах электромонтажных работ. Поэтому производители предлагают широкий ассортимент разъемов. Например, на рынке представлены небольшие разъемы, предназначенные для одновременного соединения одной пары или системы пар.

В зависимости от способа монтажа, клеммы делятся на:

разъемы для одиночных проводов;
для плат, используемых в электронике;
так называемые DIN-рейки;
устанавливаемые рядом с кросс-модулями.

Эти компоненты также подразделяются в зависимости от количества рядов в одном соединительном узле и способа обжима провода. Здесь существует возможность выбора прямой или угловой клеммы.

Теперь классификация по конструктивному устройству:

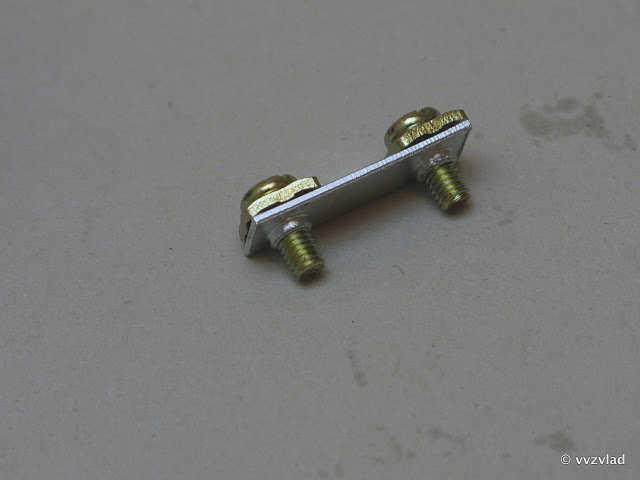

Винтовые. Здесь все просто – именно винт является основным зажимным элементом, который сжимает провод между двумя металлическими шайбами.

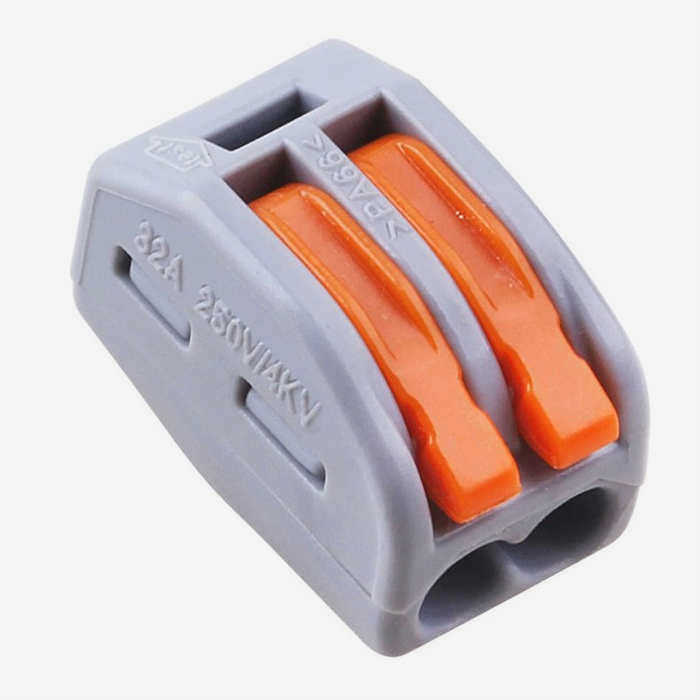

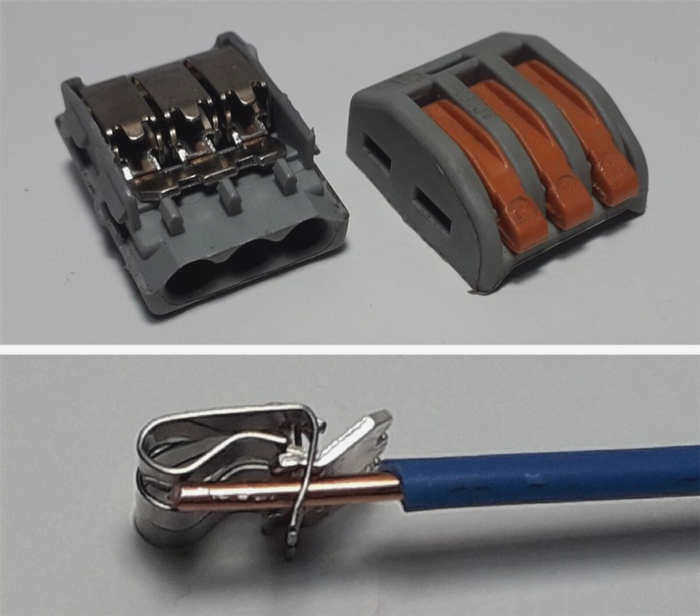

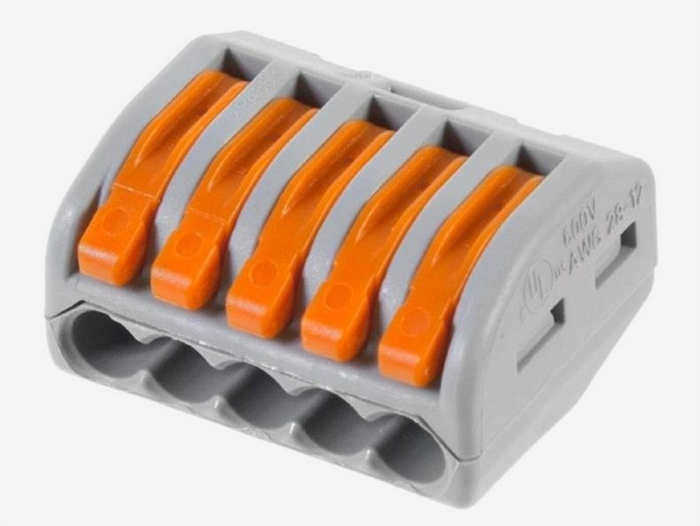

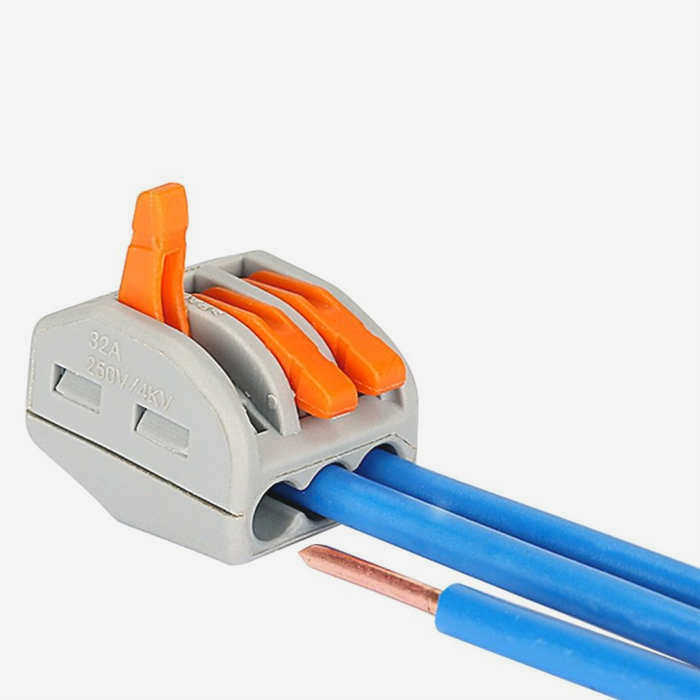

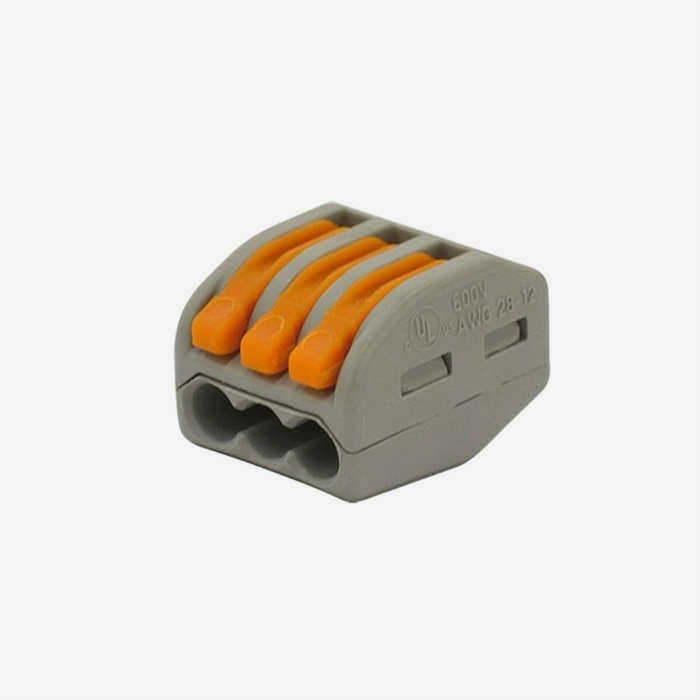

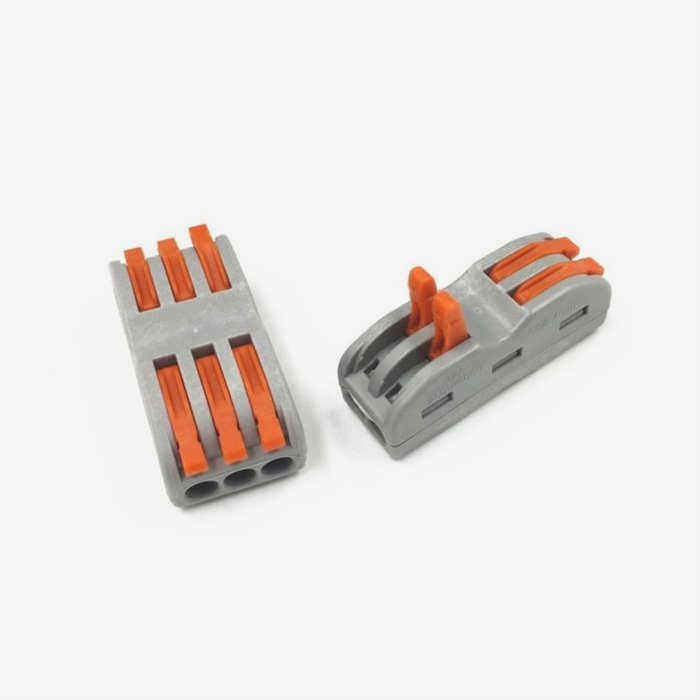

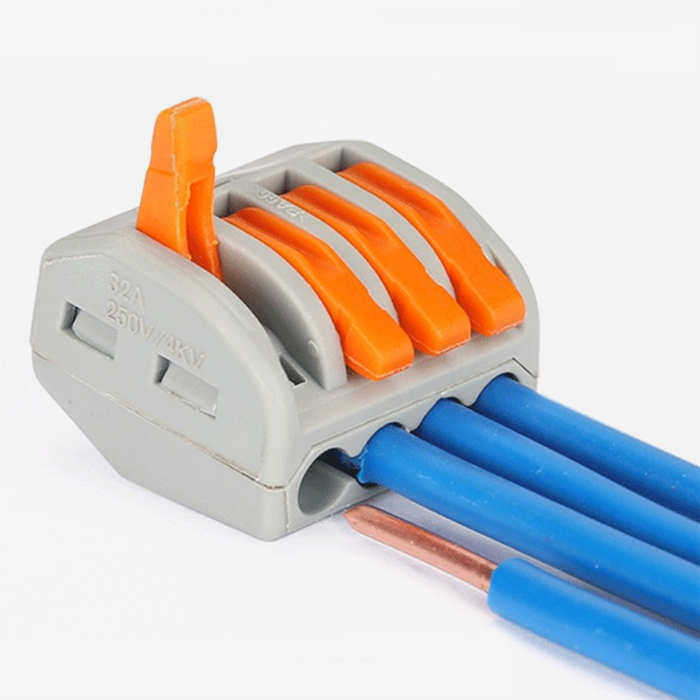

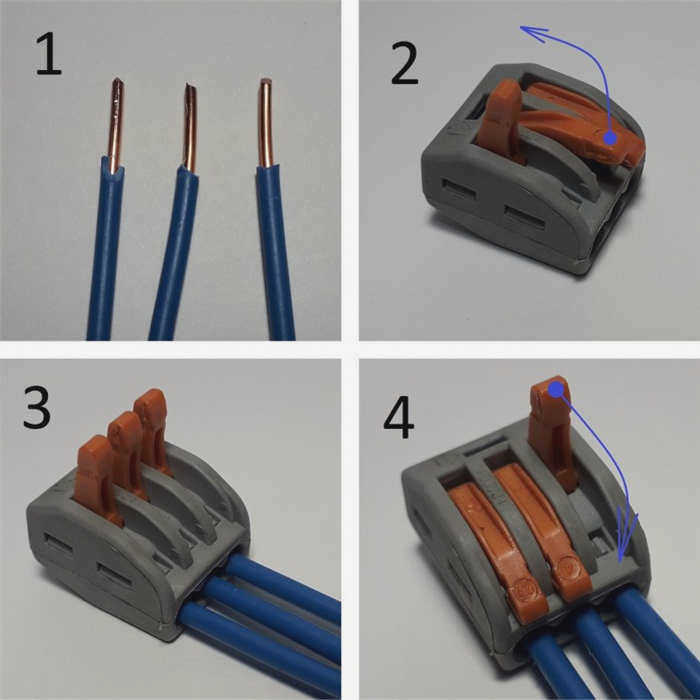

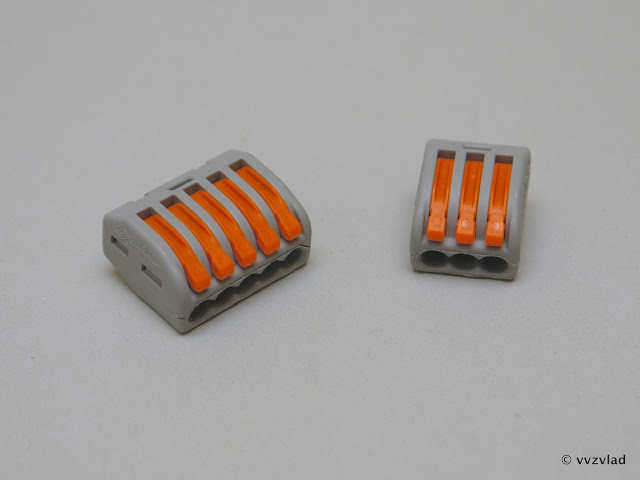

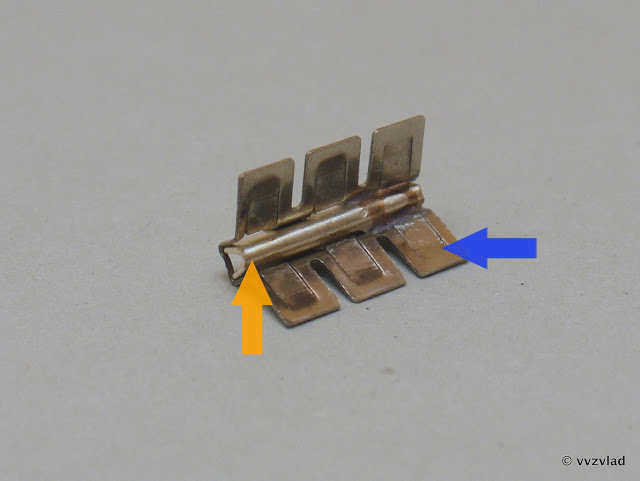

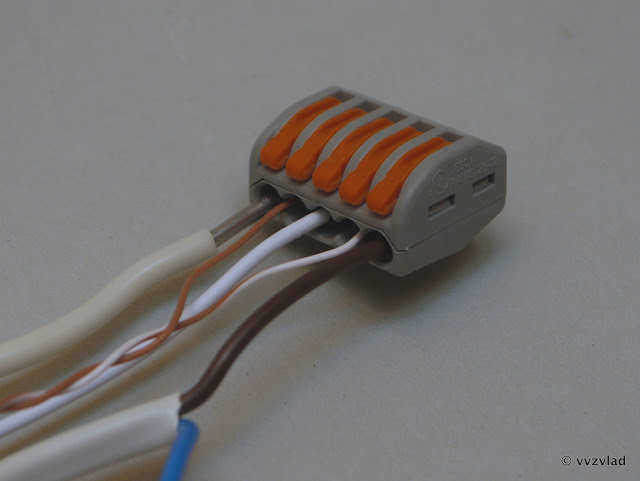

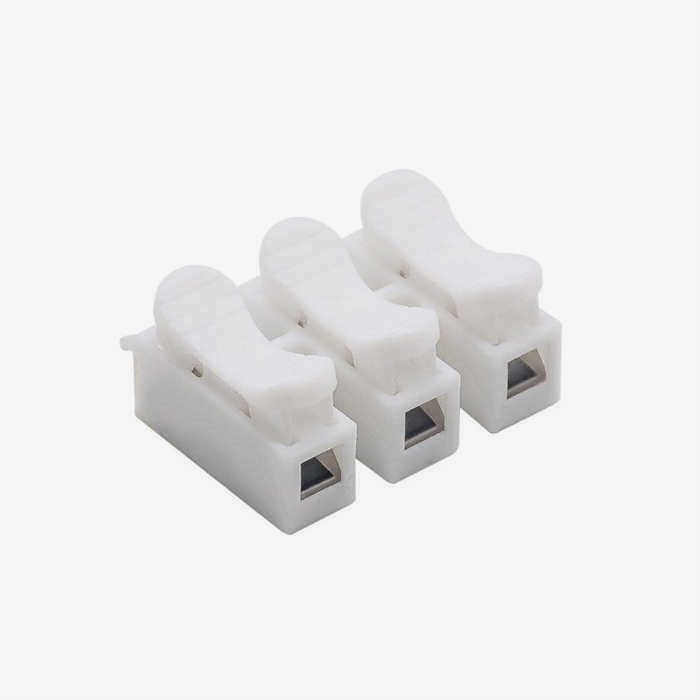

Разъемные. В конструкции этих элементов присутствует пружина. Она захватывает вставленный кабель, когда на него давит рычаг. Последний сжимает прядь кабеля при опускании и освобождает ее при поднятии. Это удобный вариант, поскольку процесс установки очень прост.

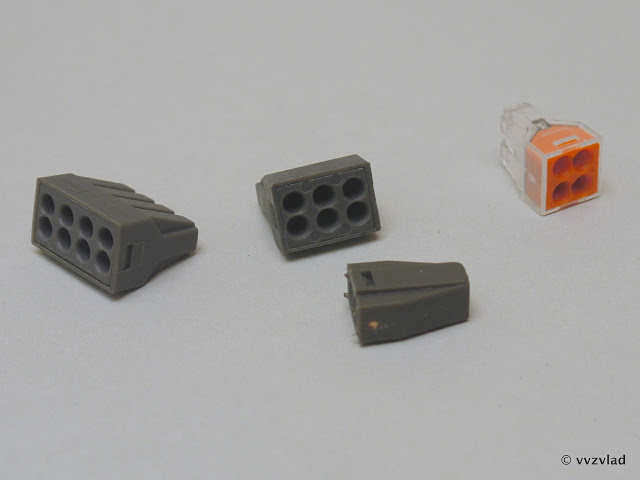

Клеммные колодки для распределительных коробок. Они предназначены для монтажа непосредственно в распределительной коробке. Навинчивающиеся или подпружиненные.
С предохранителем. В этом случае в устройство вставляется предохранитель для защиты сети от перенапряжения. Обратите внимание, что эти устройства имеют большие размеры по сравнению с другими типами.
Клеммные блоки для проводки. Это удобный вариант, так как с их помощью можно соединить несколько проводов из разных материалов с разным сечением. В этом случае жилы разных проводов не соприкасаются друг с другом. Единственное, на что следует обратить внимание, это номинальный ток, который могут выдержать эти клеммные колодки.

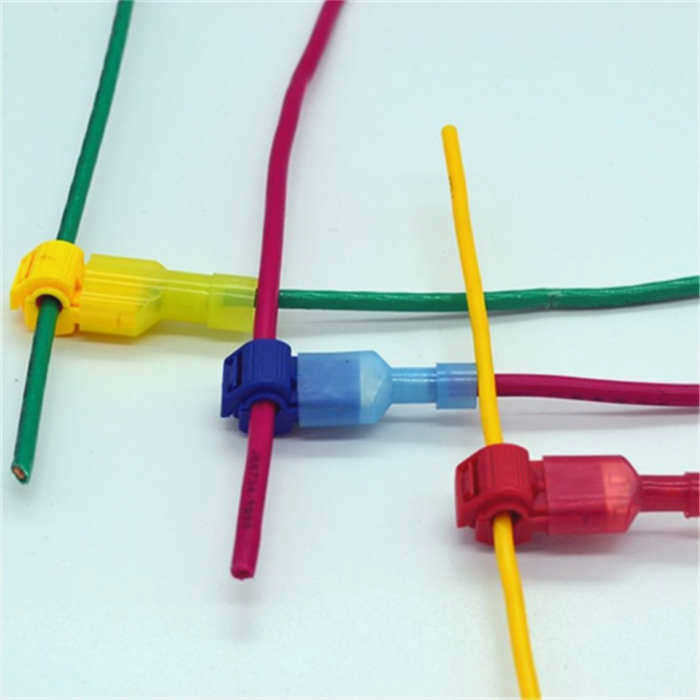

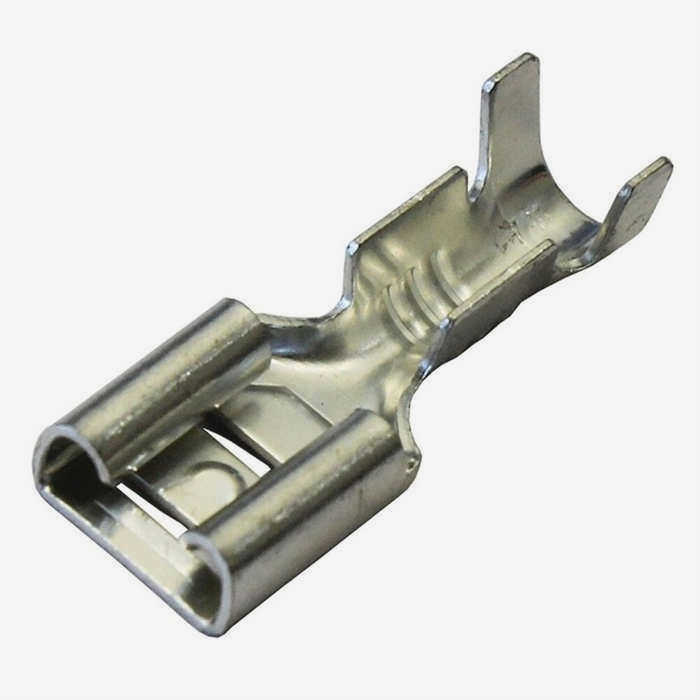

Ножевой тип, также известный как обжимной. Они обычно устанавливаются в электросетях, где используются проводники сечением до 2,5 мм. Напряжение не должно превышать 5 кВ.

Технические данные

На что следует обратить внимание при выборе клеммного соединителя. Важно помнить, что через соединитель будет протекать электрический ток. Поэтому он должен обладать высокими параметрами безопасности.

Первое, на что следует обратить внимание, – это материал, из которого изготовлен разъем. В настоящее время производители предлагают две конструкции:

высокотемпературный пластик, он же LCP;
огнестойкий пластик, он же полиамид, где обозначение более широкое: ПА6 или РА66, есть новая модификация – UL94V-0;
Полиэтилен – наиболее часто используемый материал в электроустановках, поскольку он дешевле других материалов, при этом обладает теми же техническими свойствами.

Внимание! Клеммные колодки из первого материала в основном используются в местах с высокой температурой. Например, в печах.

Второй параметр, на который следует обратить внимание, – это материал зажима. В данном случае предпочтение следует отдавать тем, которые не ржавеют и спокойно выдерживают высокие температуры. Поэтому рекомендуется приобретать устройства с зажимами из нержавеющей стали, никелированной или фосфористой бронзы.

См. также:
Справочник компаний, специализирующихся на электро- и светотехнических установках

Электрические параметры

Как уже упоминалось выше, разъемы для электропроводки делятся в зависимости от их способности соединять различное количество проводов. Чаще всего встречаются клеммные колодки, в которых количество контактов ограничено диапазоном 2-24. Однако это не означает, что нельзя увеличить этот параметр. Никаких ограничений в этом отношении не существует. Все зависит от заказа и производителя. Например, в настоящее время на рынке представлены разъемы с 72 контактами.
