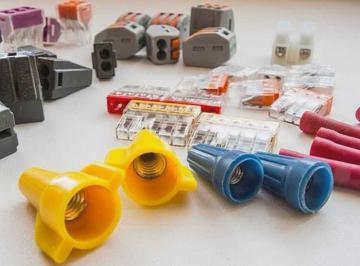

Термин "клеммы" охватывает целую группу различных изделий, каждое из которых имеет как преимущества, так и недостатки.
Разновидности и области применения клемм
Использование зажимов помогает предотвратить преждевременную коррозию проводов в результате контакта материалов друг с другом. Давайте поговорим о том, что такое зажим для проводов, об особенностях его конструкции и рассмотрим основные разновидности зажимов, широко используемых сегодня.
Итак, наиболее распространенные электромонтажные работы выполняются с использованием данного вида зажима для соединения проводов:
- винт;
- колоть;
- пружинный.
Подавляющее большинство клемм изготавливается из латуни, а некоторые дополнительно заполняются гелем для предотвращения окисления проводов.
Что такое винтовые клеммы?
Винтовые клеммы предназначены для соединения электрических проводов различных материалов и диаметров. Исключение составляют кабельные провода, которые обжимаются с помощью специальных латунных клемм.
Также стоит избегать сочетания алюминиевых кабелей с винтовыми зажимами для кабелей и проводов из-за недостаточной механической прочности последних. Винтовой зажим деформирует алюминиевую поверхность кабеля, что необходимо учитывать.
Конструкция и принцип работы клеммной колодки
В базовом исполнении клемма состоит из двух частей:
- Механизм зажима кабеля. Он изготовлен из луженой электротехнической меди. Назначение обжимного механизма – фиксация проводника и поддержание надежного электрического контакта между проводами.
- Изолирующий корпус. Изготовлен из негорючего полиамида. Защищает людей, окружающую среду и компоненты электропроводки от контакта с зажимным механизмом под напряжением.
Кроме того, клеммные колодки Wago могут быть оснащены описательными табличками, встроенными диодами и защитными герметизирующими крышками.

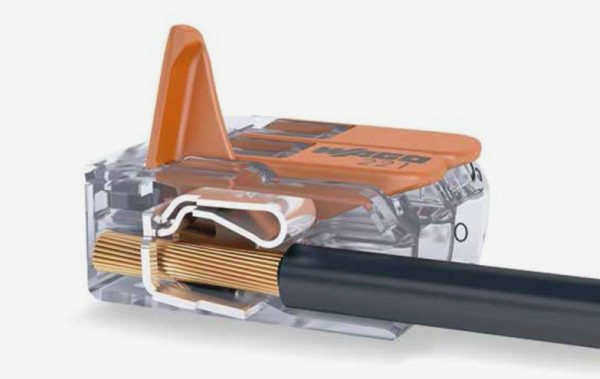

Принцип действия заключается в зажатии кабеля с помощью пружины. Некоторые модели разъемов оснащены рычагом (чаще всего оранжевого цвета). Рычаг используется для открытия механизма и позволяет проводу войти в область клемм. В других просто вставьте кабель концом в подпружиненный механизм, и он откроется автоматически.

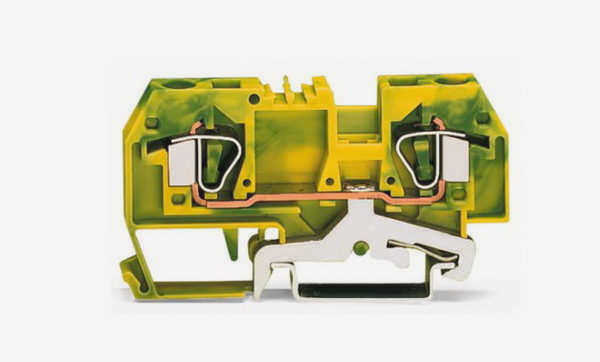

Внимание. Wago имеет клеммы заземления. Провода, подключенные к ним, электрически соединены с креплением на DIN-рейке. Такие клеммы используются исключительно для заземления. Их легко отличить по желто-зеленому цвету корпуса и металлическим защелкам. При подключении фазного провода к такой клеммной колодке может возникнуть короткое замыкание на землю и опасность замыкания на землю.

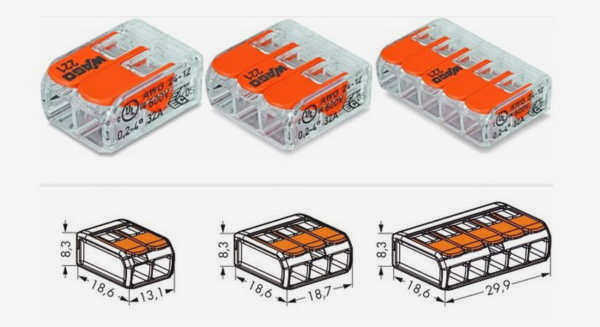

Характеристики Wago
Клеммные колодки Wago используются как в бытовой электропроводке, так и в промышленном оборудовании. Этим объясняется широкий спектр их технических свойств.
Токопроводящая часть разъема изготовлена из меди. Этот материал хорошо проводит ток без значительных тепловых потерь. Медь покрыта тонким слоем мягкого оловянно-свинцового припоя. Его назначение – обеспечить максимальный электрический контакт с проводкой.
Изоляция клеммной колодки выполнена из материала, устойчивого к перегреву. Она может выдерживать температуру до 200 °C в течение короткого периода времени. Это свойство необходимо для соблюдения требований пожарной безопасности.
Устройства для соединения проводов без пайки

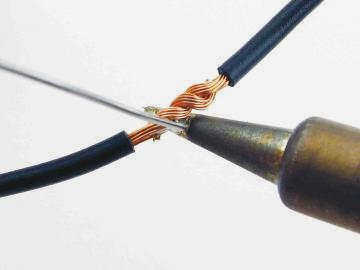

Сварка и пайка – самые безопасные методы соединения проводов. Однако для сварки требуется сварочный аппарат, а он есть не у всех. Для пайки требуется более распространенный инструмент – паяльник.
Не рекомендуется паять провода в силовых цепях, несмотря на одобрение этого метода ПУЭ: легкоплавкий оловянно-свинцовый припой размягчается при перегрузке и контакт ухудшается.
При высоких токовых нагрузках ослабление контакта приведет к значительному нагреву (увеличению переходного сопротивления) и, как следствие, к пожару. Пайка допускается только в соответствии с ПУЭ. СНиП 3.05.06-85 Электроустановки не перечисляет ее среди разрешенных методов.
А ГОСТ Р прямо указывает на нежелательность использования таких соединений в силовых цепях (это не относится к коммутационным цепям), за исключением случаев, когда перегрузки и механические воздействия оправданы (оловянно-свинцовый припой достаточно мягок).

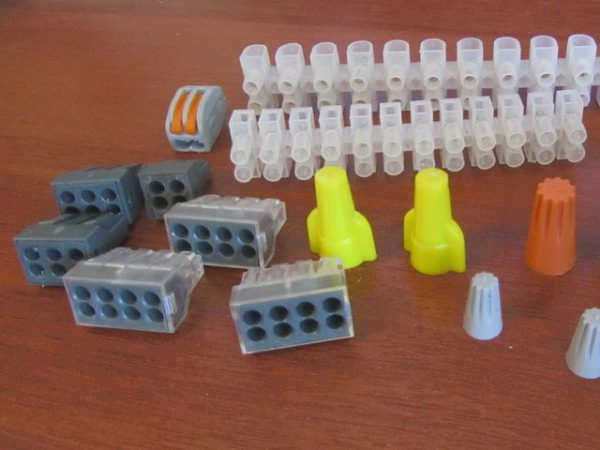

Для упрощения монтажа электрических систем были разработаны различные соединители, обычно называемые клеммами. Они плотно соединяют провода друг с другом или с промежуточным проводником, обеспечивая хороший электрический контакт.
Ниже приведен обзор различных типов клемм, используемых для соединения проводов.
СИЗ

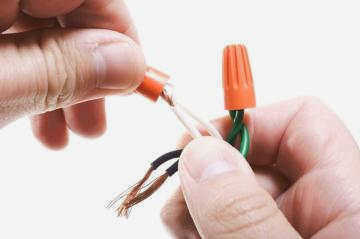

Эта аббревиатура расшифровывается как изолирующая соединительная клемма. Она представляет собой пластиковую трубку (колпачок), закрытую с одной стороны и имеющую внутри коническую пружину из проволоки квадратного сечения.
Зажимы PPE используются следующим образом:
Как использовать зажимы Wago?
Клеммы марки Wago – это разновидность клеммных колодок, которые стали очень популярны среди непрофессионалов благодаря своему высокому качеству и простоте использования.
Имеются следующие типы:
- самозажимные. Как уже говорилось выше, все, что вам нужно сделать, это вставить зачищенный провод в подпружиненный разъем;
- рычажный. Более дорогая разновидность, используется многократно. Провод обжимается или освобождается при повороте специального рычага в нужное положение.
Существуют многоразовые самозажимные клеммы, в которых пружина выталкивается шилом или тонкой отверткой через небольшое отверстие.
Подключение с помощью клемм Wago чрезвычайно просто. Однако следует отметить, что эти разъемы часто плавятся при длительной перегрузке. По этой причине многие профессионалы избегают их использования.
Порядок работы на суше и в воде
Нередко приходится прокладывать электрические кабели под землей или под водой. Кратко остановимся на особенностях электромонтажных работ в таких условиях.
Кабели могут прокладываться в воде, например, при установке погружного насоса. В этом случае требуется пайка концов кабеля. Затем соединение покрывается изоляционным материалом (термоклеем), а сверху накладывается термоусаживающаяся пленка. При соблюдении технологии соединение будет очень безопасным. Однако, если не соблюдать осторожность, может произойти короткое замыкание.
Проводка в земле защищается так же, как описано выше, но для достижения надежного соединения можно использовать более сложную технику. Концы кабелей следует обжать клеммником, а герметичную распределительную коробку заполнить силиконом. Рекомендуется поместить подземную магистраль в прочный кабелепровод или трубу, чтобы предотвратить нашествие грызунов. Поврежденные концы кабеля лучше всего соединять с помощью муфт.
Основные схемы электропроводки
Выше мы достаточно подробно описали, как соединять провода в распределительной коробке. Однако подключение проводов в распределительной коробке – не единственная задача. Необходимо также подключить провода к розеткам и выключателям.
Подключение розеток
Группа розеток обычно выделяется в независимую линию. В коробке есть три провода, каждый из которых имеет соответствующий цвет. Коричневый – это обычно фаза, синий – ноль, а зеленый/желтый – заземление. В некоторых случаях используются разные цвета. Например, фаза – красный, нейтраль – синий, а заземление – зеленый.
Провода прокладываются по всему периметру и перед укладкой обрезаются до одинаковой длины. На всякий случай следует оставить 10-12 сантиметров. Подключите провода одним из описанных выше способов.
Если вы используете только пару проводов (без заземления), то это нейтраль и фаза. Если провода одинакового цвета, то в первую очередь необходимо с помощью мультиметра определить фазу. Для удобства лучше пометить фазный провод изолентой или маркером.
Подключение одноклавишного выключателя
Для выключателя также предусмотрено три группы, но подключение производится несколько иначе. Есть три входа: от распределительной коробки или стартового щитка, от светильника и от выключателя. Фазный провод подключается к кнопке выключателя. Провод от выхода выключателя направляется к светильнику. Светильник будет работать только при замкнутых контактах выключателя.
Подключение двухкнопочного выключателя
При использовании двухклавишного выключателя схема немного сложнее. Если выключатель используется с двумя светильниками, он должен быть подключен тремя проводами (если не используется заземление). Один провод предназначен для общего контакта выключателя, а два других – для выхода кнопок. Фаза подключается к общему контакту выключателя. Нейтральные провода от входа и двух групп светильников соединены. Фазные провода от светильников и два провода от выключателя соединяются попарно: один от выключателя к фазе одного из светильников, другой от выключателя к другому светильнику.
