Когда речь идет о выборе материала для такого дымохода, все просто: оцинковка не любит постоянного изменения температурного режима и герметична в таких экстремальных условиях недолго. А потому внешний контур сэндвич-трубы делают только из нержавеющей стали, для которой даже небольшое количество конденсата на внутренней стенке не будет особенно опасным.
Сэндвич-дымоход: как собрать самому и не наделать ошибок
Утепленный с внутренней стороны двойной контур дымохода – совершенно новая концепция. И если говорить о пожарной безопасности, то современный дымоход из сэндвич-трубы ничем не уступает своему кирпичному аналогу, а по устойчивости к конденсату даже превосходит их. Если вы хотите купить или сделать своими руками действительно качественное изделие такого типа, то наша статья станет для вас настоящим открытием!
Сэндвич-труба отличается от обычной трубы тем, что состоит из внутренней части и внешней стальной части, между которыми находится теплоизоляционный материал. Другими словами, имеется внешняя оболочка и наполнитель. Перечислим основные преимущества такой конструкции:
- Отличная стабильная тяга;
- Практически не образуется конденсат;
- длительное сохранение тепла внутренней части трубы и относительно сносной температуры внешней оболочки;
- Простота сборки и установки.
И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, такая конструкция не зря набирает популярность!
Проектирование безопасного многослойного дымохода

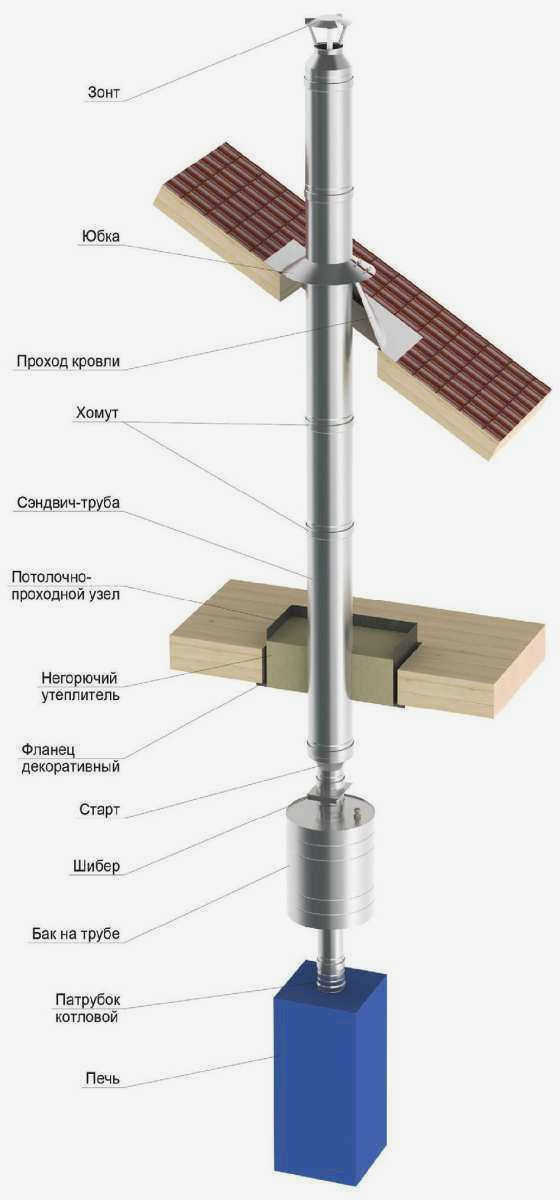

Для начала давайте разберемся, что именно представляет собой современный многослойный дымоход:
Теперь поговорим о законах физики. Современные стальные трубы типа "сэндвич" рассчитаны на то, чтобы выдерживать температуру 600 градусов Цельсия без изменения структуры металла. Но такая труба способна создать теплопередачу ограждающим конструкциям здания всего за четыре-пять часов хорошего обжига.
Кроме того, многие современные сэндвич-дымоходы продаются с параметром "до 400 градусов Цельсия", а уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, обжигает и воспламеняет изоляцию. И чем толще слой изоляции, тем быстрее это происходит.
Но все это не означает, что от сэндвич-дымохода нужно отказаться! Для сравнения, одноконтурный стальной дымоход излучает самое сильное тепло и может нагреть легковоспламеняющиеся конструкции до 40 см, даже до того, как они загорятся.
Так каково же решение? Делать все с нуля и качественно! И такой, казалось бы, самодельный дымоход на практике часто оказывается надежнее и безопаснее, чем его магазинные аналоги.
Перед вами отличный видео мастер-класс, который наглядно демонстрирует, что абсолютно точно можно сделать прочный и надежный сэндвич-дымоход самостоятельно, используя обычные материалы, продающиеся в любом супермаркете DIY:

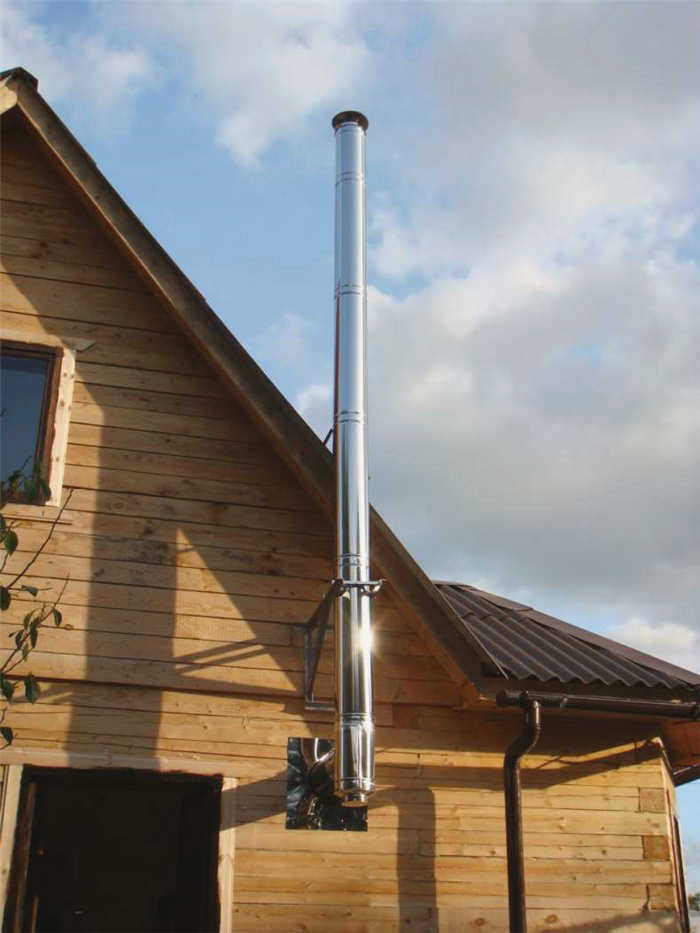

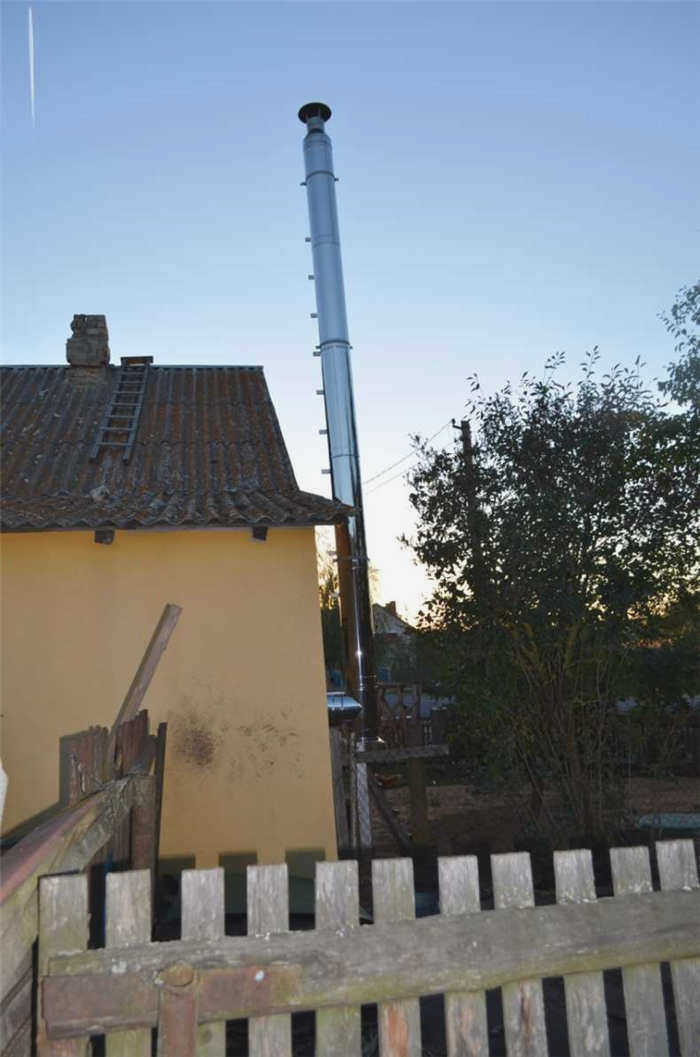

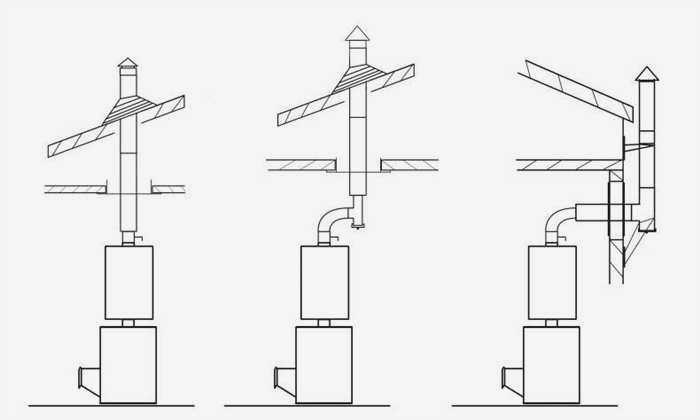

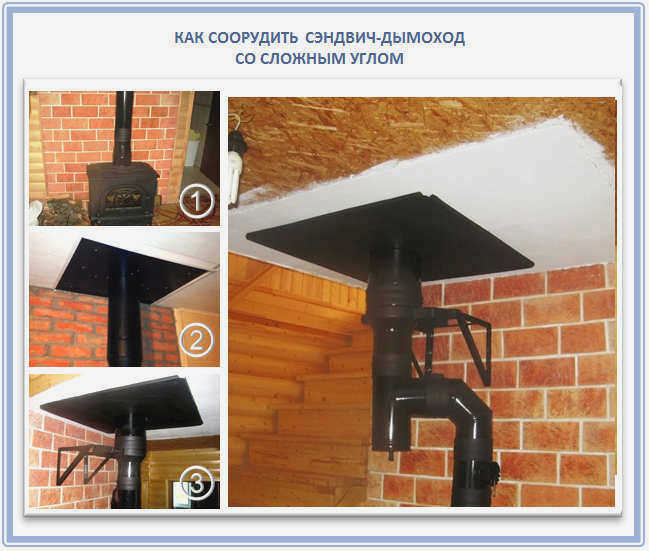

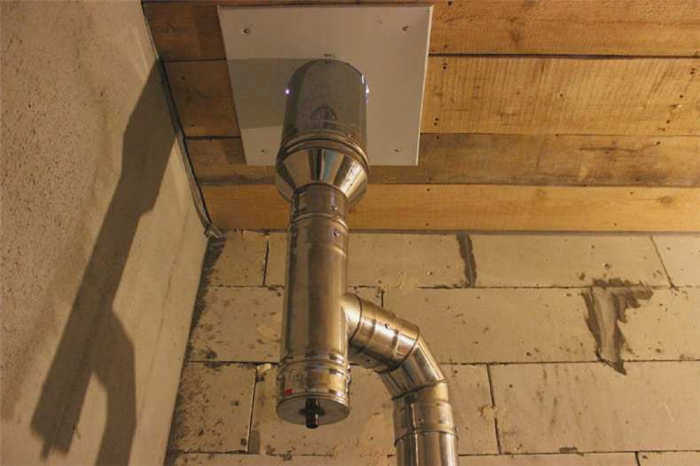

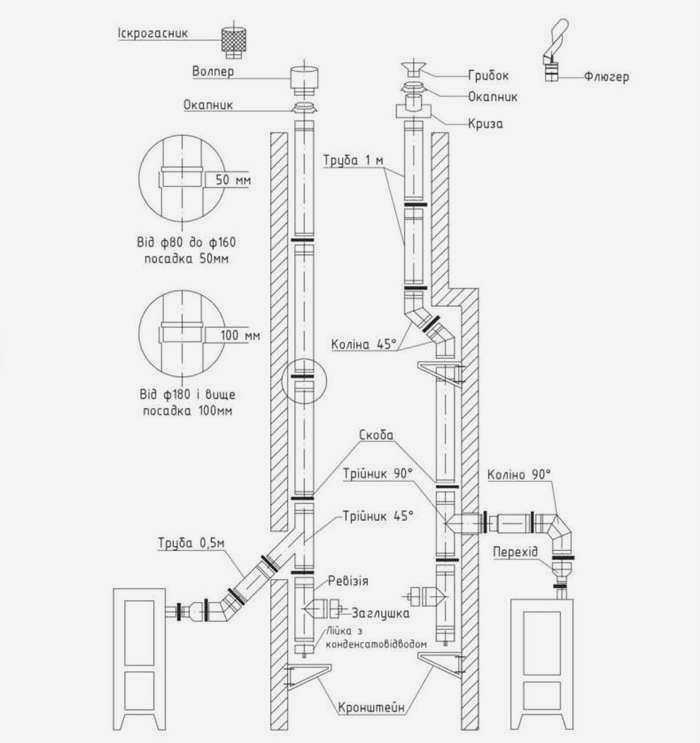

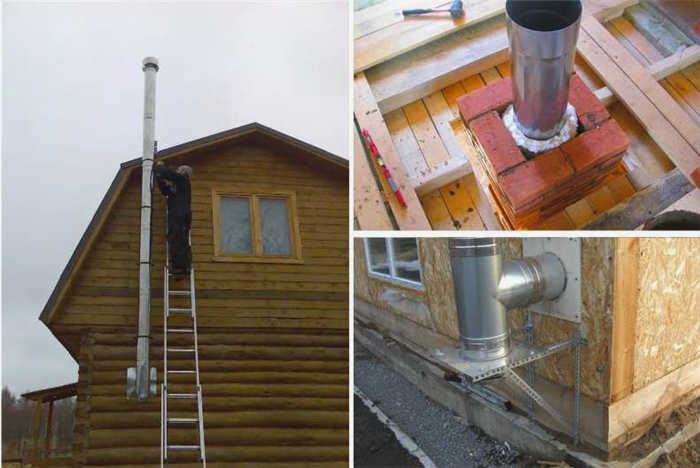

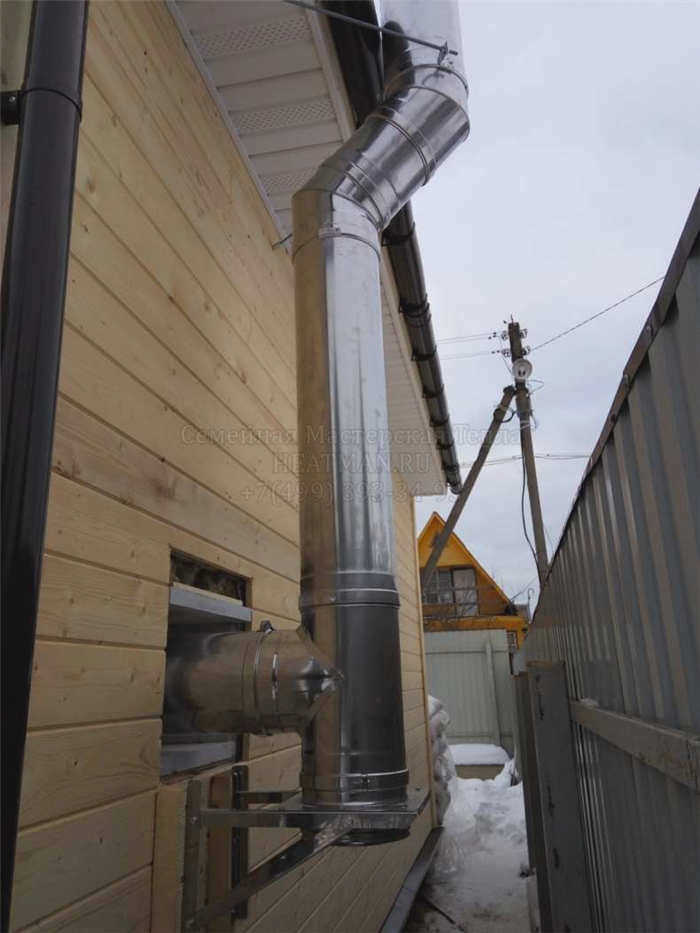

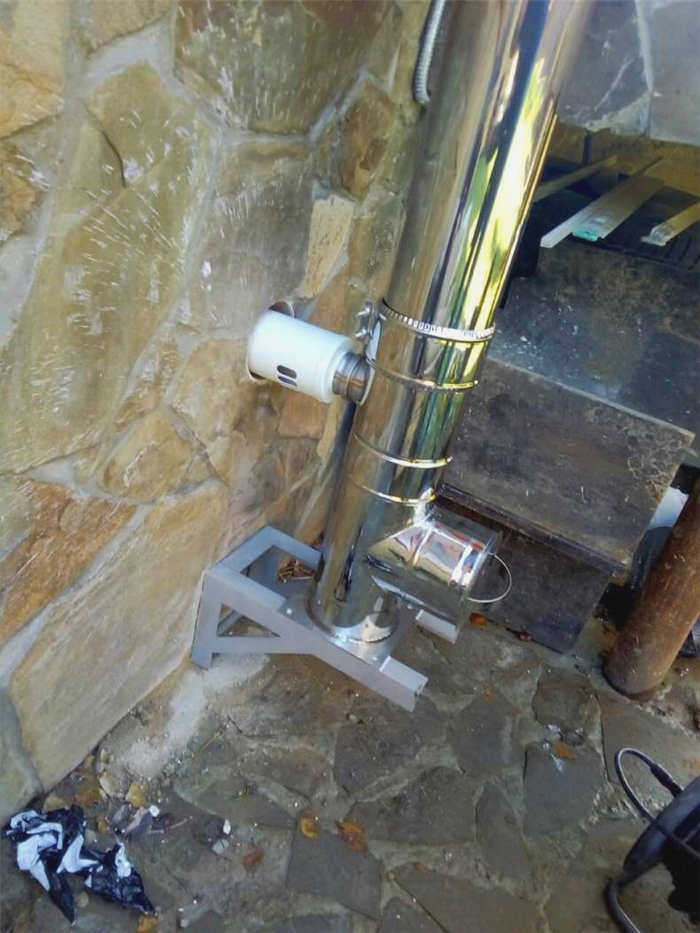

Иногда конструкция дымохода предполагает сложные переходы и детали, например, если помещение имеет необычную геометрию или установка простой вертикальной трубы опасна для огня:

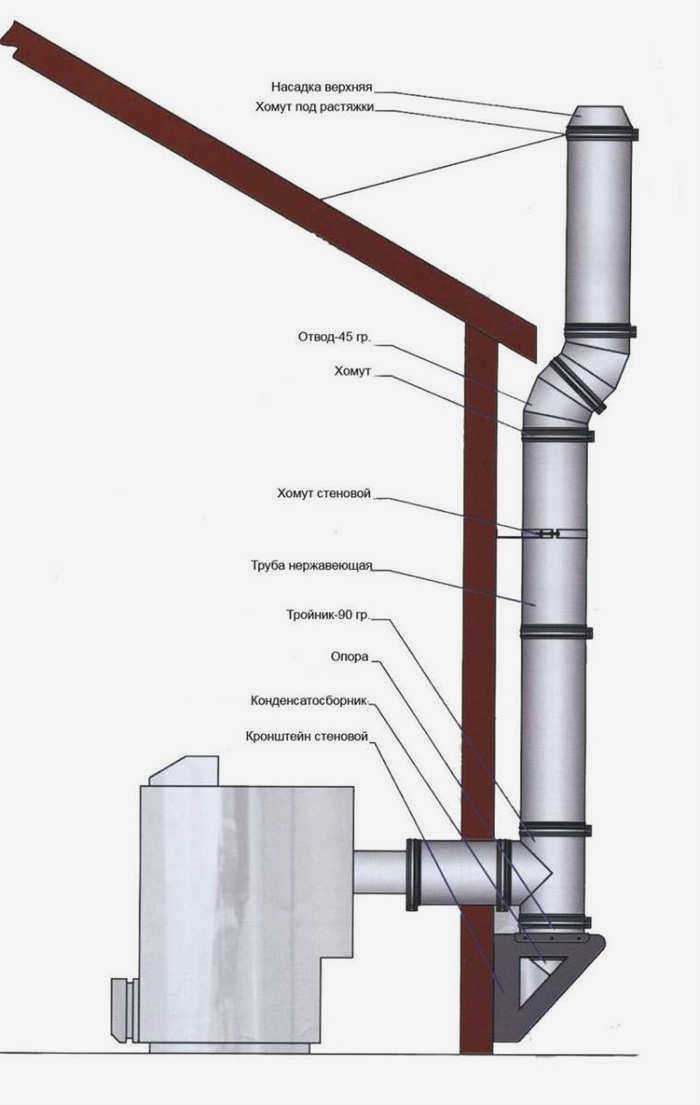

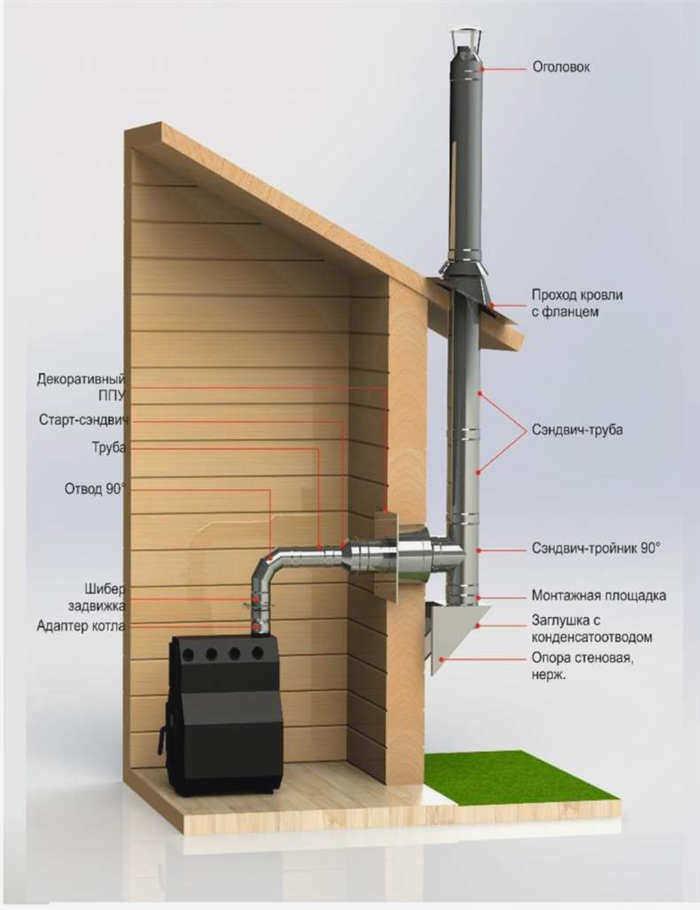

Конструкция такого дымохода относительно проста:
Принципы монтажа
Угарный газ практически невозможно обнаружить, он не имеет ни вкуса, ни запаха и невидим глазу. Он тяжелее воздуха, поэтому оседает и остается в помещении. Поэтому при установке теплогенератора и дымохода необходимо соблюдать основные правила:
- При установке тяжелой плиты или дымохода заранее подготовьте фундамент: небольшую площадку, которая не сдвинется, если основание конструкции просядет.

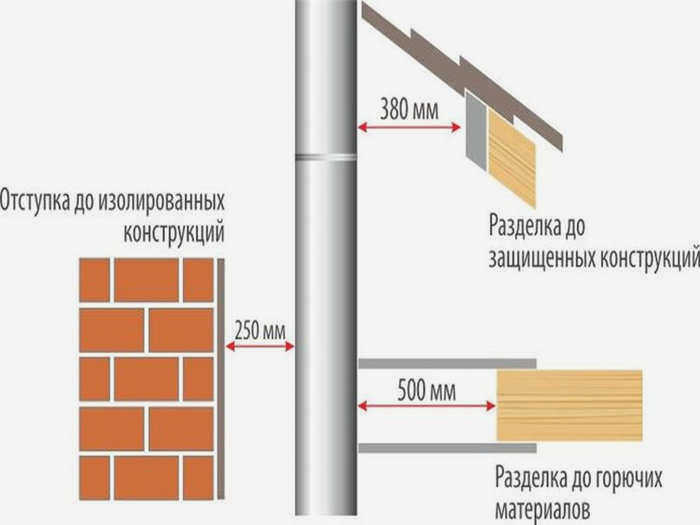

- Настенные и потолочные плитки, если они изготовлены из горючих материалов, должны располагаться на значительном расстоянии от источника огня (примерно 40 см). В местах прохода стен и потолков: 500 мм для горючих материалов, 380 мм для негорючих материалов.
- Необходимо соблюдать минимальное количество изгибов в дымоходе. Следует избегать прямых углов в системе; лучше разделить такой изгиб на две части или использовать элементы с меньшими и большими углами.
Существуют стандарты на монтажные работы в зависимости от вида используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Если их проигнорировать, то может возникнуть ряд несоответствий, которые повлияют на работу отопительного прибора. Неправильный выбор прибора может привести к перегреву потолка, недостаточная тяга – к накоплению сажи, а негерметичный монтаж – к задымлению помещения.
Основные характеристики дымохода
Диаметр
Как правило, производители отопительных приборов указывают в своих инструкциях рекомендуемый диаметр дымохода. Это напрямую связано с тягой. А она уже определяется высотой, связь прямо пропорциональная. Основное требование: диаметр не должен быть меньше диаметра дымохода, это запрещено.
Высота
Расчет высоты дымохода по отношению к коньку основывается на требованиях СНиП 41-01-2003 и СП (строительные нормы и правила) 7.13130.2009, а также на рекомендациях производителя радиаторов.

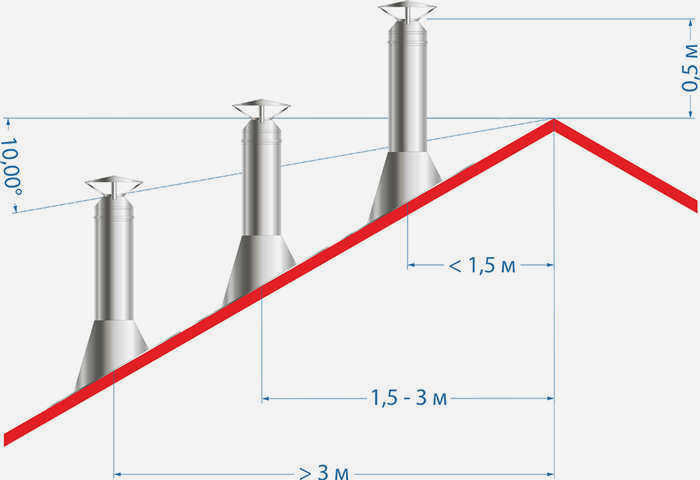

Если крыша плоская, то высота над кровлей составляет не менее 50 см. На скатных крышах, если дымоход находится в пределах 1,5 м от конька, его высота должна быть не менее 50 см от последнего или перил. Если он расположен между 1,5 и 3 м – его высота не должна быть ниже конька или парапета. Если строение находится дальше 3 метров от линии хребта, его минимальная высота определяется путем проведения линии под углом 10 градусов к горизонту.
Материал
Сегодня у потребителей есть множество вариантов, когда дело доходит до выбора системы дымоудаления:
- Классический вариант дымоходных труб из кирпича;
- Керамические аналоги;

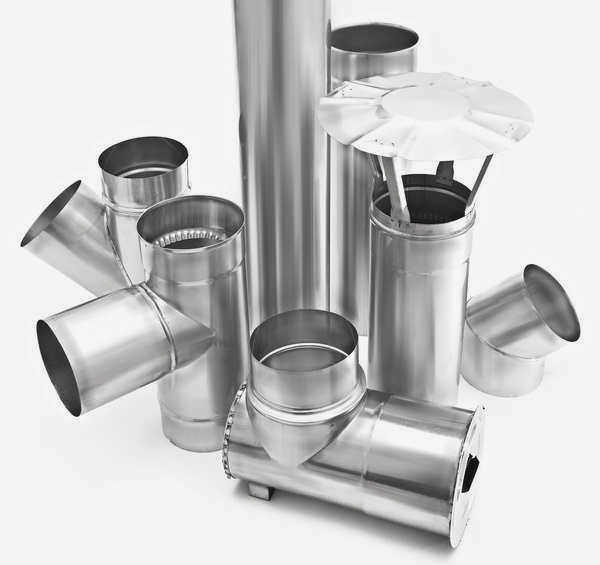

- Модульные дымоходы из нержавеющей стали, которые стали популярны относительно недавно, но уже успели зарекомендовать себя как простое, но надежное устройство.
Как правильно собрать дымоход: "для дыма" или "для конденсата"?
Металлические дымовые трубы состоят из отдельных секций. Для того чтобы собрать их в дымоход, секции и переходники необходимо соединить вместе.
При использовании многослойных труб известных марок этап сборки металлического дымохода обычно не вызывает затруднений. Секции изготовлены таким образом, что их можно собрать одним методом. Не говоря уже о прилагаемых к нему подробных инструкциях.

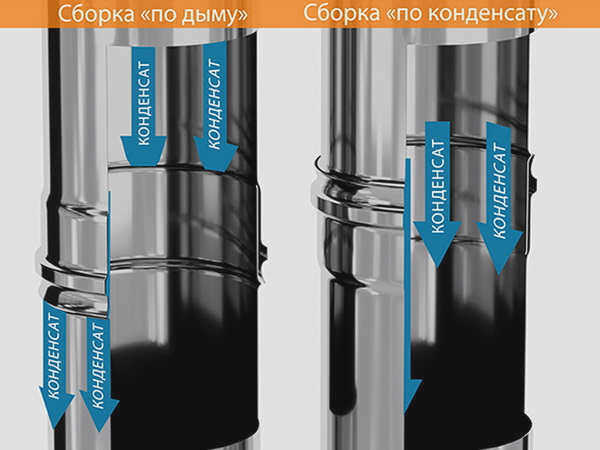

Иное дело, когда речь идет о дешевых многослойных трубах или об установке одностенного дымохода. В этом случае есть два способа соединения секций:
- "через дым".Когда верхние секции дымохода перекрываются нижними секциями. При таком способе соединения дым, движущийся вверх, беспрепятственно проходит через дымоход и практически не оседает на стенках. То же самое нельзя сказать о конденсате. Если в дымоходе появляется конденсат, который собирается "через дым", он стекает в соединения и остается там с небольшой ступенькой на соединении. Часть конденсата может даже вытечь.
- "Путем конденсации". – В этом случае верхние секции дымохода вставляются в нижние секции дымохода. В этом случае конденсат может легко стекать по дымоходу в камеру сгорания, в сифон или непосредственно в канализацию. Однако вблизи слегка выступающих соединений образуются небольшие вихри, что приводит к увеличению скорости отложения сажи в дымоходе.
Каков наилучший способ установки трубы дымохода? Однозначно "по конденсату".
Дело в том, что конденсат образуется практически в каждом дымоходе, независимо от того, как изолирована труба. Вопрос лишь в том, в каком количестве. А конденсат внутри дымохода – это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в соединение между секциями дымохода, он постепенно разрушает металл, даже если это очень устойчивая к химическим воздействиям нержавеющая сталь.
Монтаж дымохода своими руками: как сделать это правильно?
Металлические дымоходы бывают двух типов: более современные слоистые трубы и стандартные одностенные трубы.

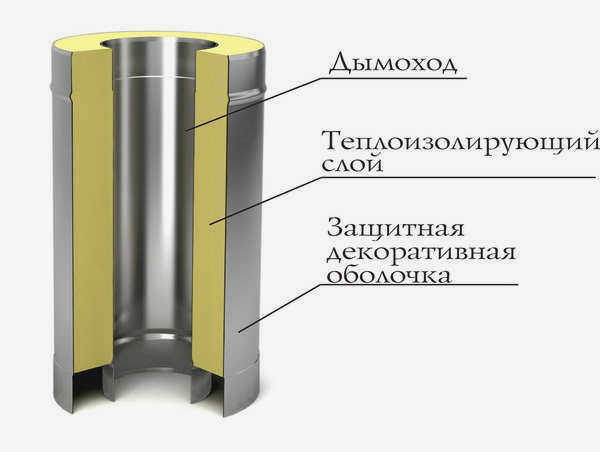

Слоистые трубы состоят из трех слоев:
- Внутренняя труба, через которую выходит дым;
- Слой негорючей изоляции, обычно из базальтовой ваты;
- внешняя оболочка, которая защищает изоляцию от намокания.
Такая конструкция значительно снижает образование конденсата, поскольку дымовые газы не соприкасаются с холодным внешним контуром дымохода. Кроме того, благодаря теплоизоляции риск ожога при случайном контакте с дымоходом невелик. Благодаря теплоизоляции минимально допустимое расстояние между внутренней стенкой дымохода и горючими облицовочными материалами или перегородками здания гораздо меньше, чем для одностенных дымоходов.
Одностенные дымоходы представляют собой прямые трубы из тонкой стали. Их единственное существенное преимущество перед сэндвич-дымоходами – цена. Именно благодаря своей низкой стоимости эти дымоходы продолжают занимать лидирующие позиции. Поэтому в нашей инструкции по монтажу дымохода мы расскажем, как установить оба типа дымохода своими руками.
Установка сэндвич-дымохода своими руками: пошаговая инструкция
Правильная установка дымохода всегда начинается с плиты, котла или другого отопительного прибора. При этом работать с трубами необходимо в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.
Перед установкой дымохода необходимо начертить его схему, чтобы правильно рассчитать количество и типы необходимых компонентов. Это особенно важно, если дымоход будет проходить по сложной траектории или через стену, а не через крышу.

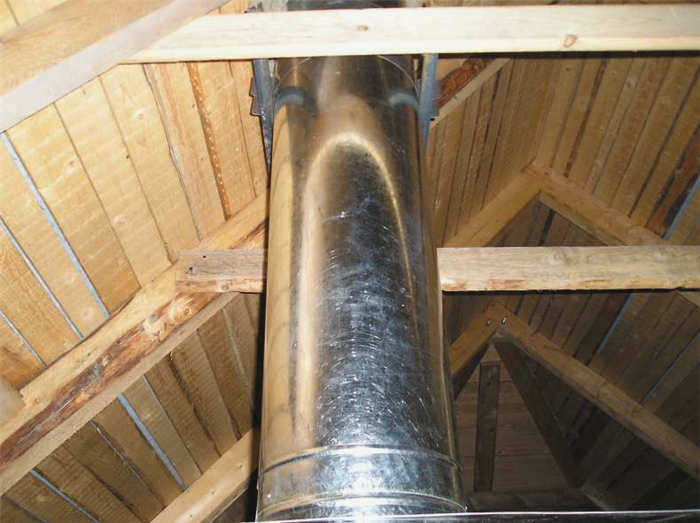

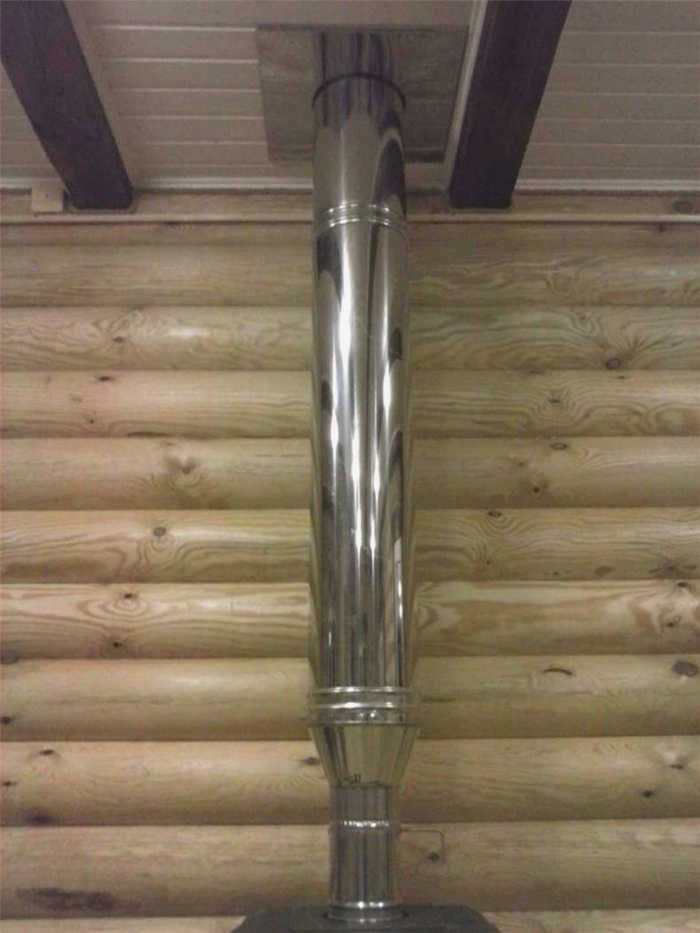

Пожарная безопасность всегда имеет первостепенное значение. Для соблюдения соответствующих норм при ручной установке дымоудаления важно обеспечить правильный проход через потолок.
- Для этого необходимо сделать воздуховод. Его можно легко изготовить самостоятельно из оцинкованной стали. Диаметр участка трубы должен быть немного больше, чем размер входного отверстия.
- Базальтовая вата, поверхность которой фольгирована, должна быть приклеена к патрубку изнутри. Все части патрубка, которые будут соприкасаться с деревянными поверхностями пола, должны быть оснащены кусочками базальтового материала.
Нередко патрубок продается как часть дымоходной системы. Часто при монтаже трубы крепятся к жесткой конструкции хомутами или монтируются непосредственно в потолок с помощью разгрузочных площадок.
Правила вывода трубы на крышу
Дымоход с кровельной трубой все же должен быть установлен через крышу. Существует такая деталь – кровельный фланец. Это специальная конструкция, которую не составит труда приобрести в специализированном магазине стройматериалов.
Прежде чем сделать правильный выбор, необходимо измерить угол, под которым наклонены стропила.
- После первоначального замера в секции крыши делается отверстие. Его диаметр должен позволять трубе свободно входить и выходить.
- Краевая планка должна быть спрятана под коньком или под кровельным покрытием. Закрепите листы под крышей изнутри.
- Теперь подсоедините дымовую трубу к водостоку и установите фартук. Дымоход должен быть расширен до необходимой длины.
Согласно правилам, свес должен быть не менее полуметра над коньком.
Последний шаг – установка на дымоход заглушки и свечи зажигания.
