Соединение стальных труб без сварки и резьбы

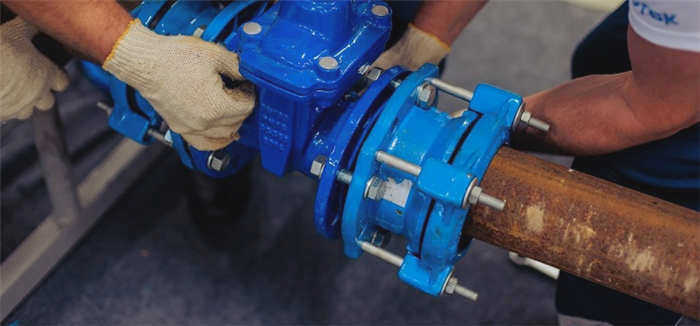

Такое соединение стальных труб является надежным и долговечным и может использоваться в течение нескольких десятилетий. Однако фланец необходимо обслуживать через определенные промежутки времени (1-3 года) и проверять качество прокладки.

Как соединить трубы без сварки: обзор распространенных методов

Как это сделать? Существуют различные способы соединения труб без сварки, в зависимости от типа материала и условий работы. Альтернативные способы используются, во-первых, если нет сварщика или навыков работы с ним, а во-вторых, материалы труб плохо поддаются сварке.

Каковы альтернативные методы?? Первым выбором в таких обстоятельствах является резьбовое соединение, но оно имеет ряд недостатков. Поэтому более популярным вариантом является использование муфт, хомутов, фланцев и ряда других устройств.

Вопросы, обсуждаемые в материале:

• Преимущества бессварных соединений труб
• Недостатки соединения труб болтами
• Популярные варианты соединения труб без сварки и резьбы
• Соединение пластиковых труб без сварки

Преимущества соединения пластиковых труб без сварки

Недостатки соединения труб с помощью сварки:

• Для выполнения соединения требуется соответствующее оборудование в случае электродуговой сварки или газовые баллоны (в случае газовой сварки) – рабочее пространство не всегда позволяет это сделать.
• Для выполнения качественных и безопасных сварных соединений необходимы соответствующие навыки и опыт.
• Охлажденные сварные швы все еще могут иметь зоны внутреннего напряжения, которые увеличивают вероятность разрушения при больших нагрузках и ударах.
• Медные, латунные, бронзовые, алюминиевые или пластиковые трубы нельзя соединять с помощью дуговой сварки.
• При соединении полипропиленовых труб необходимо учитывать фактор усадки, неизбежный при охлаждении.

Важно! Если добавить к этому списку холодную сварку (соединение труб), то все упомянутые методы работают только при тщательно подготовленных поверхностях. Разница в удельных нагрузках на ребра профильных труб не позволяет получить качественное соединение с помощью сварочных методов.

Виды соединений труб без сварки и нарезания резьбы

Однако если под рукой нет сварочного оборудования или набора станков для нарезания резьбы и резьбонарезания, следует воспользоваться следующими методами:

• Использовать трубные фитинги. Доступные цены и хорошее качество делают эти изделия наиболее приемлемыми. Фитинги имеют жесткую конструкцию, поэтому они плотно и надежно прилегают к срезу трубы и не позволяют циркулирующей жидкости протекать через систему. Срок службы фитинга зависит от его производителя, поэтому лучше отдать предпочтение швейцарским или французским изделиям.
• Следует использовать фланцы. Конструкция фланца напоминает стандартный хомут с резиновой прокладкой внутри. Фланец имеет следующие преимущества: простота установки, низкая стоимость, долговечность.
• Используйте соединитель Gebo. Соединитель Gebo прост и состоит из трех колец (зажимного, прижимного и уплотнительного), гайки и самого фланца. Монтаж этого изделия не занимает много времени, если вы знаете точную последовательность установки. Высокой герметичности соединения можно добиться, используя соединение Gebo. Изделие имеет длительный срок службы, за исключением уплотнительного кольца, которое необходимо регулярно заменять.

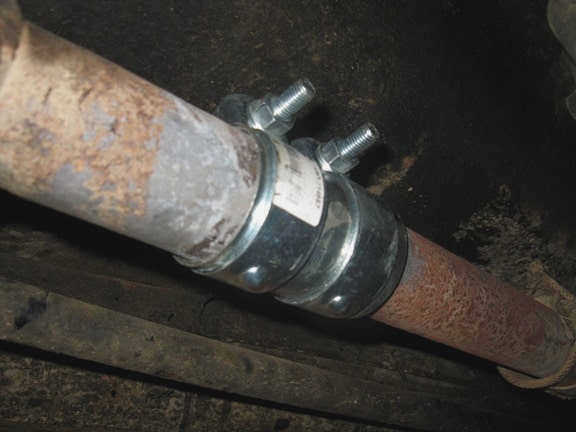

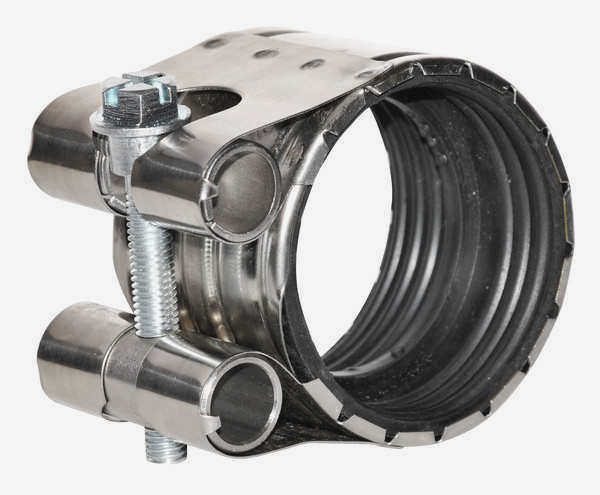

• Используйте ремонтно-монтажную муфту. Это изделие состоит из двух частей, которые должны быть свинчены вместе. Обратите внимание, что ремонтно-монтажная втулка – это расходный материал, предназначенный для экстренного использования. Ее не следует использовать для длительного применения.

Описанные выше способы соединения подходят для труб жесткой конструкции. Это могут быть изделия из металла, стали, чугуна или ПВХ. Для профилированных изделий, где не требуется высокая степень герметичности, следует использовать следующие варианты соединений:

Система "краб". Конструкция состоит из кронштейнов и болтов с гайками, которые выступают в качестве стягивающего элемента. Используя крабовую систему, можно соединить несколько труб вместе, и прочность в этих местах будет очень высокой. Существует несколько видов краб-систем, которые отличаются только количеством зажимных отверстий.

Виды и преимущества фитингов

Зачем использовать фитинги и каковы основные преимущества этого материала? Ответ прост: эти компоненты имеют простую, но практичную конструкцию, обладают длительным сроком службы и стоят недорого. Без использования сварочного оборудования или дорогостоящих резьбонарезных и токарных станков пользователь достигает тех же высоких характеристик с помощью более простых фитингов.

Фитинги

Фитинги не только успешно используются для монтажа или ремонта труб, материал также популярен в строительстве компрессионного оборудования и газовых турбин. Это означает, что изделие создает достаточную герметичность, используя прокладку, даже в системах высокого давления.

Виды фитингов в зависимости от размера и сферы применения:

• Прямые. Это означает, что диаметр изделия остается одинаковым с обеих сторон. Используются для соединения двух одинаковых труб.
• Переходные муфты. Необходимы для соединения двух труб разного диаметра. Необходимы, если вы хотите отремонтировать, например, старую трубопроводную систему с большим количеством труб разного диаметра.
• Тройники. Позволяют сделать ответвление от основной трубы без использования резьбы или сварки.
• Крестовины. То же назначение, что и тройники, но возможность разделить основную магистраль на большее количество ответвлений.
• Муфты. Используются в качестве соединения между гибкими металлическими трубами. Фитинги могут обеспечить достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для труб. Основная функция – закрытие конца трубы.

Следует отметить, что разнообразие фитингов, а также их производителей, дает возможность приобрести изделия для установки как на улице, так и в квартире или частном доме.

Особенности и характеристики стыкованных труб

В жилом, частном доме используются различные виды фитингов для труб. В жилых домах для транспортировки воды традиционно использовался стальной прокат. В настоящее время его заменяют пластиком или металлопластиком, реже – медным прокатом. Канализационная система изготавливалась из чугуна.

При монтаже труб часто приходится соединять в систему разнородные материалы. Их нельзя соединить сваркой, так как они имеют разные температуры плавления. Имеются резьбовые и нерезьбовые соединительные адаптеры, которые выполняют функцию уплотнения.

Читайте также: Подготовка кромок под сварку: назначение и порядок действий

Способы соединения металлических и пластиковых труб

Фитинги используются в системах отопления, горячего водоснабжения и ГВС, дренажных системах. Там, где есть свободный доступ к участку, используются резьбовые фитинги. Для усиления гладкого соединения используются прокладки и зажимные устройства: муфты или хомуты.

Резьбовое соединение

Используется для открытых поверхностей, где возможно нарезание резьбы. Существует несколько типов фитингов для соединения двух труб: металлических и пластиковых:

Резьбовые муфты требуют использования уплотнительной ленты (пластиковой растягивающейся ленты) или ленты из натурального волокна для обеспечения герметичности соединения. Если работа выполняется самостоятельно, владелец дома несет ответственность за надежность системы. В случае аварии соседу снизу придется оплатить ремонт.

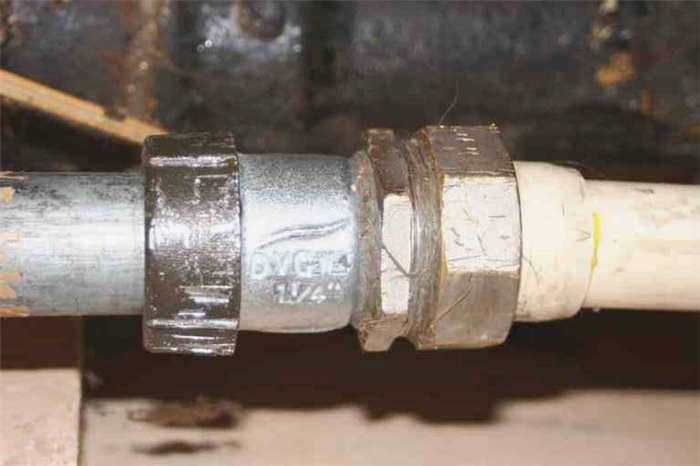

Использование фитингов Gebo

Когда трубы проходят близко к стене, нарезать резьбу на концах соединяемых секций может быть затруднительно, поэтому необходимо найти другие способы фиксации компонентов. Надежное соединение между металлической частью трубы и пластиковой без резьбы осуществляется с помощью компрессионной муфты – фитинга Gebo. Он состоит из наконечника с накидной гайкой и тремя кольцами внутри:

• резиновая прокладка, установленная под компрессионным кольцом;
• плоское компрессионное кольцо;
• конического зажимного кольца, установленного на зажимном кольце и соединенного с корпусом муфты Gebo.

Читайте также: Как сварить фитинги своими руками

После того как соединитель собран, затягивается накидная гайка. В случае нажимного соединения все компоненты сопряжены и находятся с разных сторон.

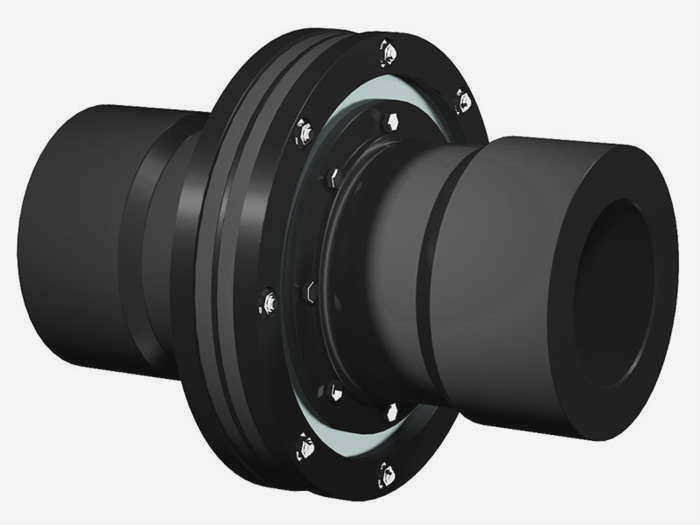

Фланцевое соединение

Высокопрочные пластиковые соединители используются для разъемных соединений в местах, где проводится ревизия: на пробках, кранах, раздаточном оборудовании.

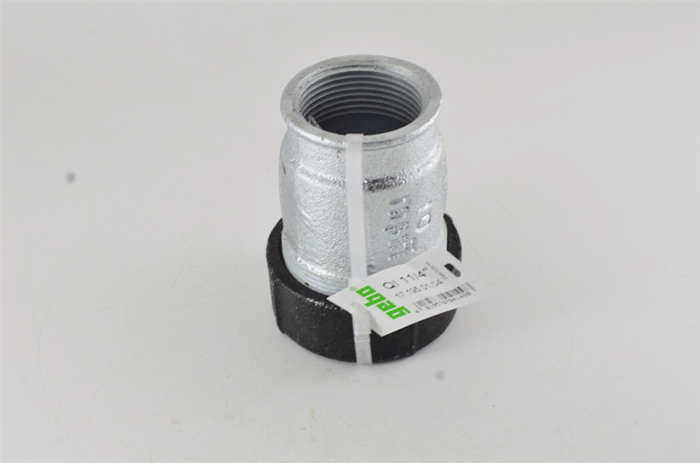

Применение соединителей Gebo

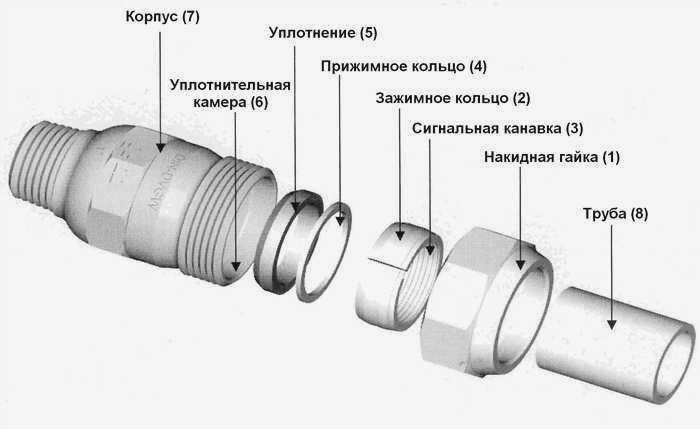

Для соединения металлических труб без сварки можно использовать специальное зажимное устройство. Соединитель Gebo представляет собой металлический фланец с гайкой, внутри которого находятся три кольца: коническое зажимное кольцо, зажимное кольцо и уплотнительное кольцо. Для создания прочного соединения важно соблюдать порядок установки.

Основные шаги по установке соединителя:

• Подготовка торцов включает в себя:

– удаление слоя краски или эмали, с оцинкованных труб счищается защитный слой (соединитель защищает соединение от окисления).

• На одну из заготовок надевается гайка, зажимное кольцо с вершиной конуса, обращенной к гайке.
• Соединитель Gebo собирается: компрессионное кольцо накладывается на уплотнительное кольцо, затем уплотнительное кольцо поворачивается в сторону корпуса, накладывается на другую трубу, вставляется в корпус.
• Сначала соединение сжимается до неподвижности, чтобы гайка не вращалась. Затяните, оставив несколько оборотов.
• Проверьте герметичность соединения. Затем гайка закручивается до упора.

Корпус соединителя изготовлен из прочной нержавеющей стали или цветного металла. Соединитель можно использовать после демонтажа трубопровода, просто заменив резиновое уплотнительное кольцо.

Соединитель Gebo одобрен для использования в системах горячего водоснабжения. В соответствии с правилами, температура теплоносителя не должна превышать +80°C. При более высоких температурах прокладку необходимо заменить.

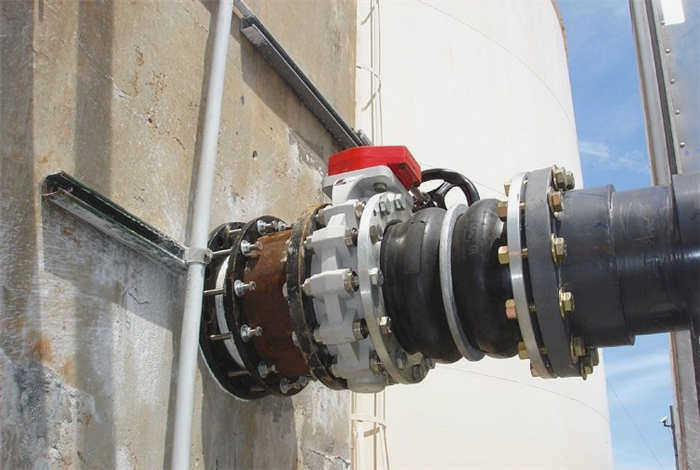

Фланцевое соединение

Фланец представляет собой толстый диск с центральным отверстием, равным диаметру трубы, и боковыми резьбовыми отверстиями. Фланцы устанавливаются в местах, требующих периодического осмотра:

• После удаления заглушек к ним на заводе приваривается фланец;
• Для установки приборов учета (водосчетчики, теплосчетчики);
• При установке запорной арматуры (различные задвижки, краны).

Читайте также: Карандаш для сварки металла

Разъемное безрезьбовое соединение металлических труб создается путем плотного прижатия пластин к краям труб. Когда пластины стягиваются резиновой кольцевой прокладкой, образуется плотное стыковое соединение, выдерживающее высокое давление. Прокладка между фланцами водопроводных труб заменяется при возникновении утечек. Для транспортировки горячих или аммиачных сред (сточных вод) – каждые три-пять лет.

Как соединять трубы

Перед тем как соединить металлические трубы без сварки, необходимо определиться не только с технологией, но, прежде всего, с материалом, который будет использоваться. Они могут быть гибкими (полиэтилен, полипропилен, металлопластик) и жесткими – чугун, сталь, изделия из цветных металлов или материалы из ПВХ. И фитинги, и фланцы должны быть от того же производителя, что и марка изделия.

Пластиковые и металлические детали легко соединяются без резьбы или сварки с помощью фланцев.

Преимуществом такого крепления является легкий и быстрый демонтаж при ремонте и обслуживании инженерных коммуникаций. Фланцы также являются соединительными элементами для разъемных магистралей. Легкие водопроводные сети диаметром ≤ 300 мм и тяжелые и средние элементы диаметром ≤ 150 мм могут быть соединены с помощью свободных фланцев с простым опорным фланцем. Эти типы фланцев более распространены в жилищном и промышленном строительстве для монтажа инженерных коммуникаций.

Первый вариант – соединение стальных или пластиковых изделий без резьбы или сварки, с помощью муфт. Фитинги изготавливаются из высокопрочных материалов, имеют специальные крепления и могут соединять детали из любого материала и любого диаметра.

Второй вариант способа соединения металлической трубы или пластикового изделия без резьбы или сварки – фланцы с резиновыми или силиконовыми уплотнителями.

Соединение стальных профильных труб

Профильные трубы чаще всего соединяются с помощью хомутов и крабовых систем.

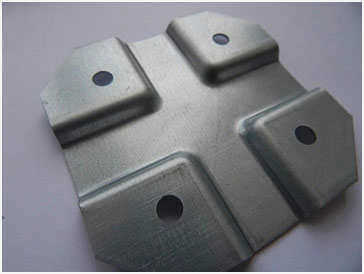

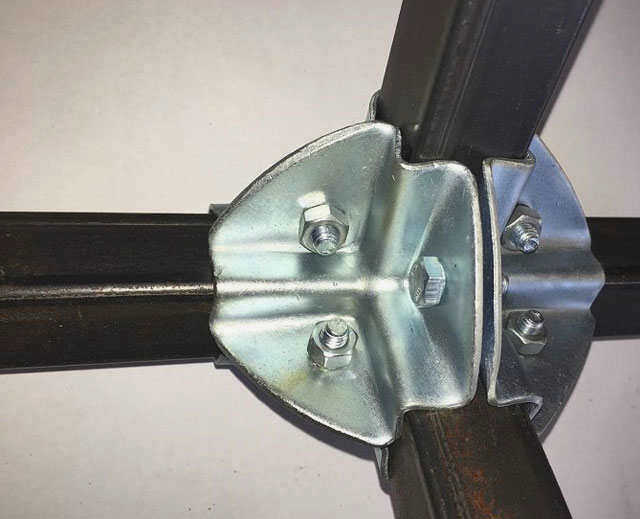

Вариант соединения краб-системой: крепление выглядит как система соединительных скоб с фитингами для стягивания конструкции. Скобы обычно изготавливаются из оцинкованного листового металла толщиной 1,5 мм. Скобы крепятся друг к другу с помощью болтов и гаек. Собранный кронштейн выглядит как буква 'T', 'X' или 'G'. Такое крепление соединительных скоб позволяет соединить до четырех труб, а прочность соединения можно сравнить со сваркой.

Таким образом, можно соединять трубы разных размеров, а не только одинакового диаметра. Система разборная, поэтому она имеет определенное значение для устранения аварий и их последствий.

1. Водопроводные трубы можно соединять только под углом 90°;
2. Диаметр труб не должен превышать 150 мм.

Сеть труб можно соединять хомутами и трубными элементами: соединяемая конструкция может быть любой сложности – навесы и укрытия, заборы и теплицы, вольеры и леса. Быстрый и простой монтаж, прочное соединение стальных элементов, сравнимое со сваркой, многократное использование данного вида крепежа без нарезания резьбы и сварки – вот основные преимущества хомутов.

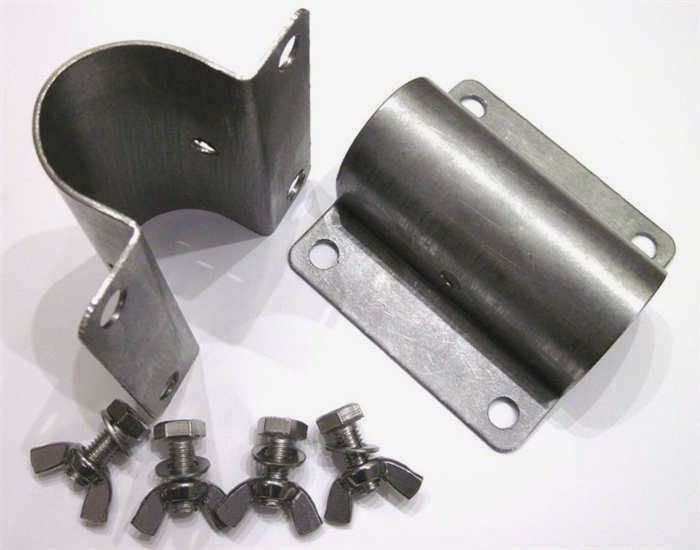

Разнообразие соединений труб с помощью хомутов

Чтобы выполнить соединение двух труб без резьбы и сварки, используется фитинг. Существует одно условие для постоянного контакта: диаметры труб должны быть одинаковыми. Муфты выпускаются как в прямом (для соединения труб одного диаметра), так и в переходном (для соединения труб разного диаметра) исполнении.
