Ситуация с разъемом, который покрыт оболочкой из гибкого материала, несколько иная. По сложности соединение не отличается, но сам процесс несколько иной.
Способы подключения
Подключение телевизионного кабеля без потери сигнала
Вы решили перенести телевизор в другое место в комнате, а длины кабеля телевизионной антенны не хватает. Строители повредили кабель при ремонте подъезда. Ваш лучший друг, собака, перегрызла кабель, и телевизор перестал работать. Ремонт кабеля неизбежен. Замена всего кабеля от точки подключения до телевизора занимает много времени. Можно самостоятельно соединить участки телевизионного кабеля с минимальными усилиями.

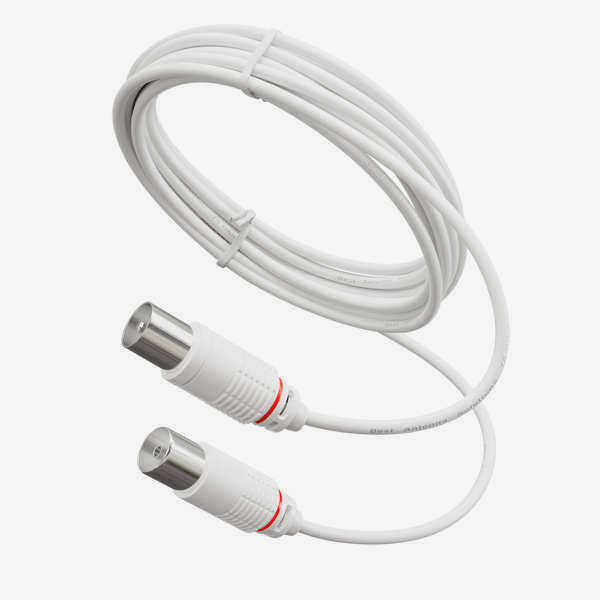

Существует три способа подключения кабеля: ☞ с помощью телевизионного удлинителя длиной от 2 до 20 метров, что является самым дорогим вариантом, но если у вас есть деньги и возможность, то это самое простое решение; ☞ с помощью переходника телевизионной розетки F на F; ☞ пайка паяльником.
Если вам необходимо приобрести дополнительный телевизионный кабель для удлинения, вы можете обратиться к статье "Подключение телевизионного кабеля" на сайте за рекомендациями о том, какую марку телевизионного коаксиального кабеля выбрать и как подключить его к телевизору.
Удлинение телевизионного кабеля
Использование переходника с F на F розетку
Чтобы соединить два кабеля с помощью переходника, необходимо приобрести 2 отрезка кабеля с F-образным штекером и переходник для телевизора с F-образного штекера на F-образный. Штекеры выпускаются трех размеров, предназначенные для вкручивания в телевизионные кабели разного диаметра. Вам потребуется приобрести F-образные штекеры, соответствующие диаметру подключаемых телевизионных кабелей.

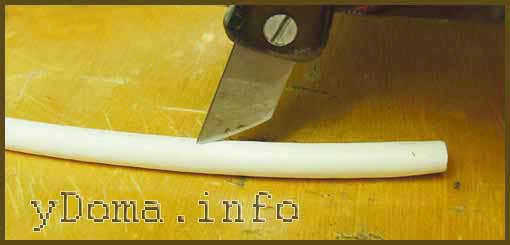

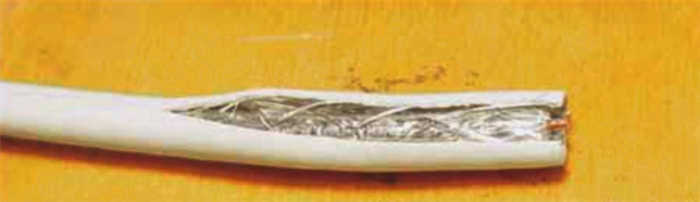

Приложив немного усилий, прорежьте несколько сантиметров вдоль внешнего экрана кабеля, чтобы прорезать экран кабеля.
После разрезания экран следует открутить назад и снять в месте начала разреза.

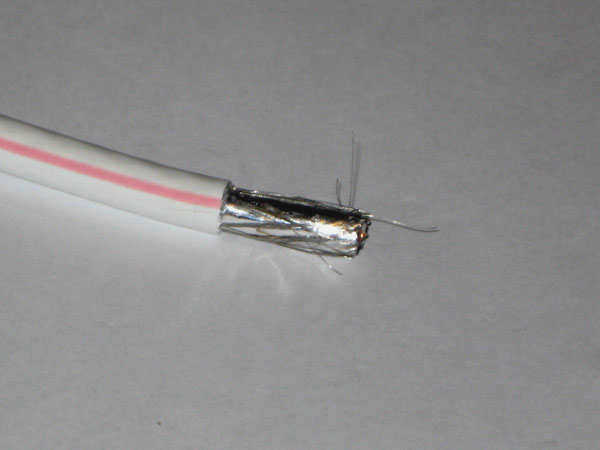

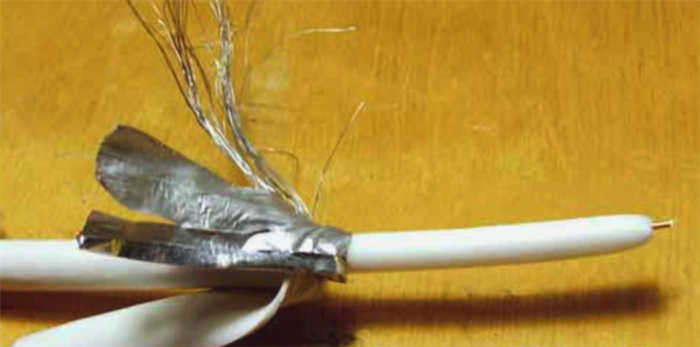

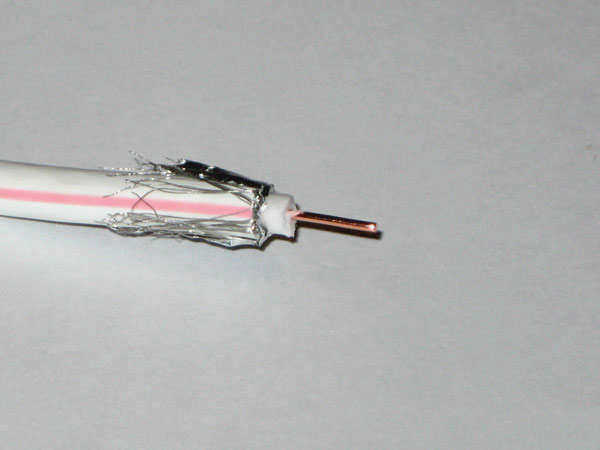

Как показано на рисунке, алюминиевая экранирующая пленка и оплетка из медных проводов отогнуты назад. Существует три типа экранирования в телевизионных кабелях. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только фольга из станиоля. Для демонстрации я намеренно выбрал телевизионный кабель с комбинированным экраном – алюминиевая фольга в сочетании с медной оплеткой.
Чтобы придать фольге механическую прочность, она покрыта изнутри тонким слоем лавсана или полиэтилена. Удалить этот пластик практически невозможно. Если F-стик намотан на внутреннюю сторону фольги, то контакта между экраном и фольгой не будет или будет очень мало.

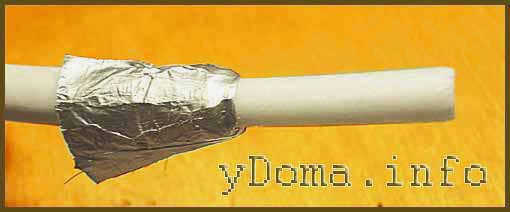

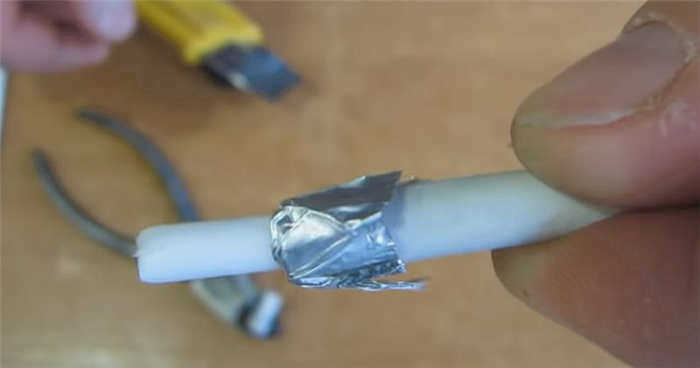

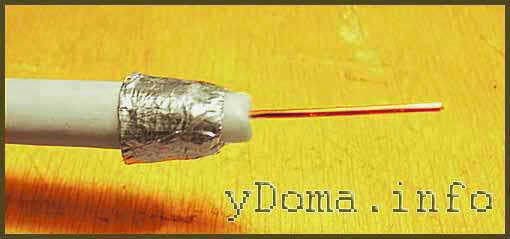

Чтобы избежать плохого контакта, отложите половину обернутой пленки, тогда проводящая сторона окажется снаружи. Если внешний диаметр телевизионного кабеля меньше, чем резьбовое отверстие F-разъема, намотайте несколько рулонов изоляционной ленты перед обмоткой экрана, чтобы обеспечить плотное прилегание при навинчивании F-разъема на кабель.
Информация о штекерах

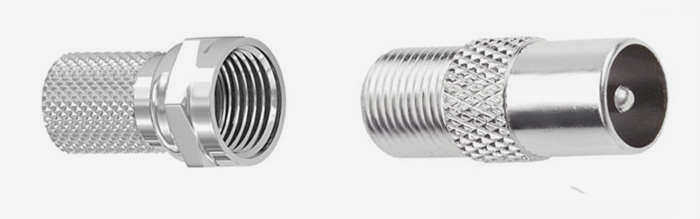

В общем случае штекер состоит из двух частей – F-разъема и адаптера. Разъем надевается на зачищенный кабель, а адаптер вкручивается в разъем. Затем адаптер вставляется в антенное гнездо телевизионного приемника или цифрового декодера.

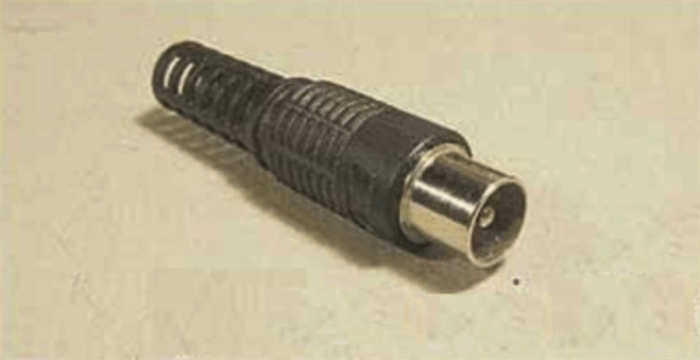

Ранее использовались штекеры в пластиковых прорезиненных кожухах. Внутри них жила и экран соединялись пайкой, обжимом и завинчиванием.
Теперь подсоединить антенный кабель к штекеру стало намного проще. Все, что требуется, – это правильно подготовить кабель и прикрепить (установить) к нему штекер.
В зависимости от того, где установлен телевизор, можно определить, какой тип F-адаптера необходим. Если телевизор стоит на плинтусе или столе и сзади достаточно места, подойдет любой адаптер, в том числе прямой. Если за оборудованием достаточно места, кабель не будет перекручиваться, и места для подключения будет достаточно.

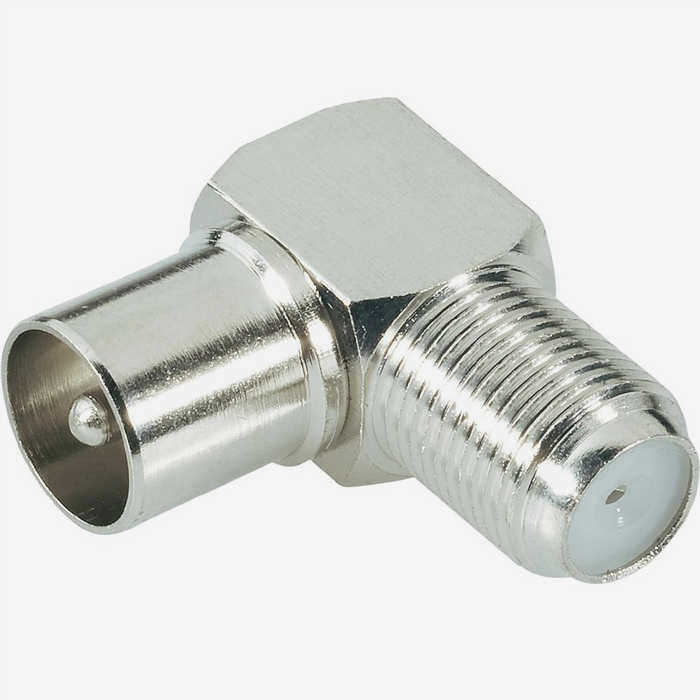

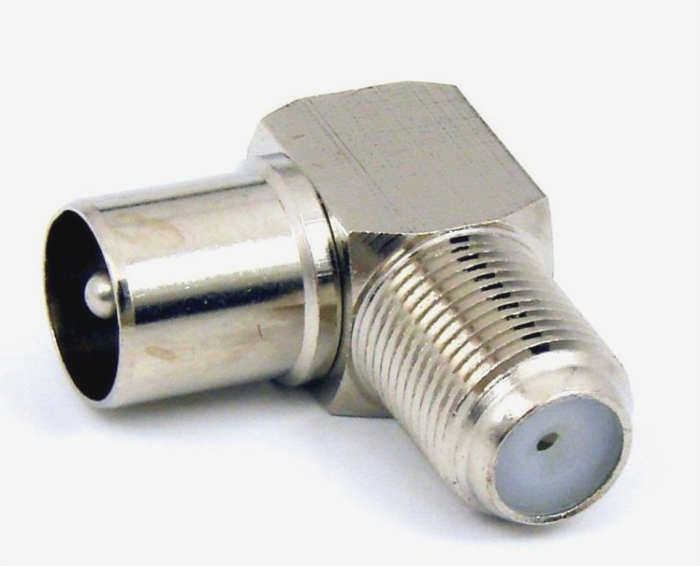

Но если телевизор висит практически вплотную к стене, необходим угловой адаптер.
В противном случае при использовании прямого штекера вам придется значительно изгибать кабель. Это может привести к потере сигнала и даже к повреждению внутренней проводки.
Как подключить штекер к телевизионному кабелю
План действий разделен на 2 основных этапа:
- подготовка (зачистка) кабеля;
- прикручивание штекера.
Изоляция кабеля
В приведенных ниже инструкциях указаны конкретные размеры. Вы можете немного отклониться от приведенных значений. Установка штекера на телевизионный кабель все равно будет успешной.

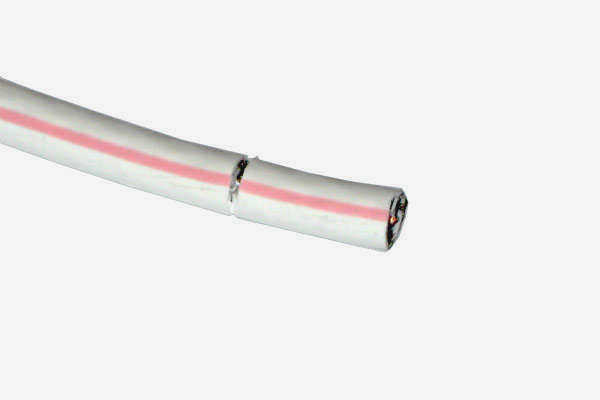

- Снимите внешнюю оболочку на 10-12 мм от каждого края кабеля. Сначала сделайте небольшой надрез по периметру кабеля, чтобы не повредить внутреннюю оплетку. Затем удалите материал вручную.
- Загните экран полностью внутрь кабеля, т.е. во внешнюю изоляцию. Вы можете равномерно распределить оплетку с фольгой по всему периметру. В качестве альтернативы вы можете скрутить все в один пучок. Это не имеет особого значения, так как на конце все равно будет контакт с корпусом F-коннектора. Перед сгибанием экран можно разрезать вдоль, как показано на рисунках ниже. Это облегчит сгибание и выпрямление.

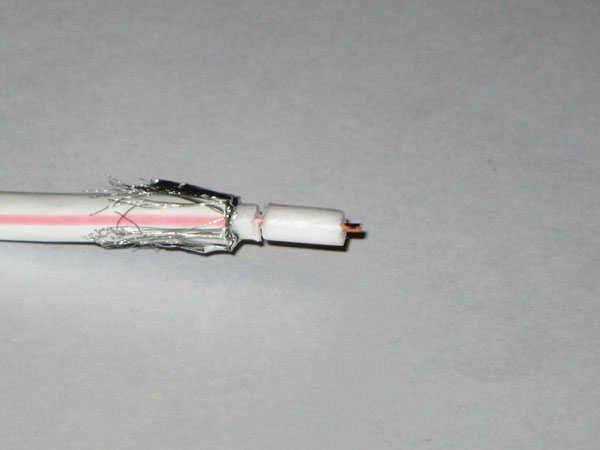

- Аналогичным образом, сделав небольшой надрез, удалите внутренний изоляционный материал, оставив всего 2-3 мм.
Как подключить: методы работы

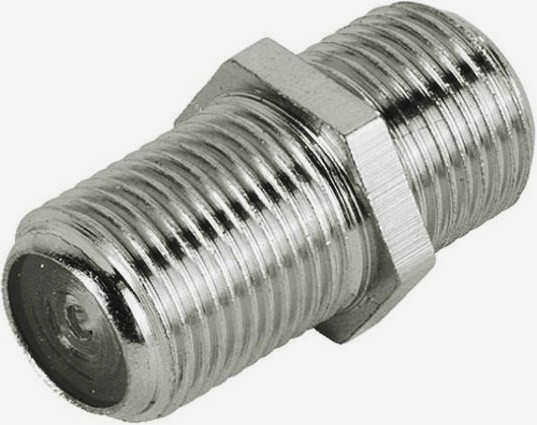

- Адаптер для соединения двух разъемов F-типа (ответный разъем) вместе. Обычно называется бочонком. Экран соединяется через общую металлическую часть адаптера. Внутри имеется паз для подключения проводника кабеля. Это лучший способ подключения или удлинения телевизионного кабеля.
Как правильно выполнить подключение
Перед тем как подключить телевизионный кабель без потери антенного сигнала, необходимо установить разъемы F-типа на двух соединяемых концах. Это занятие довольно простое, с ним справятся даже новички. Для работы потребуется острый нож, сам разъем и плоскогубцы.

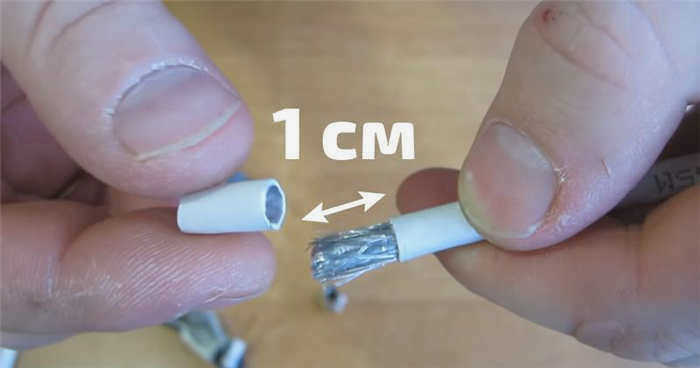

- Сначала снимите оболочку кабеля по краю на 1 см.
Как только кабель к F-коннектору будет отрезан, сборка завершена. Начните скручивать детали на кабеле вручную. Если сборка затруднена, используйте плоскогубцы. Однако не сжимайте слишком сильно, так как это может привести к поломке корпуса разъема. Современные детали изготовлены из тонкого низкокачественного металла.
Аналогичным образом установите антенный разъем на конце второго телевизионного кабеля.

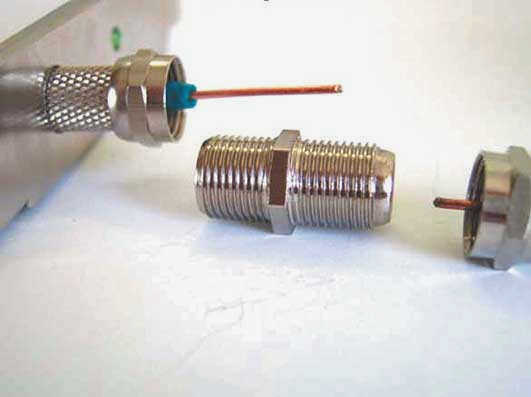

Затем завершите соединение, прикрутив разъемы к стволу.

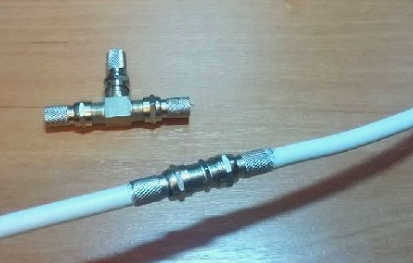

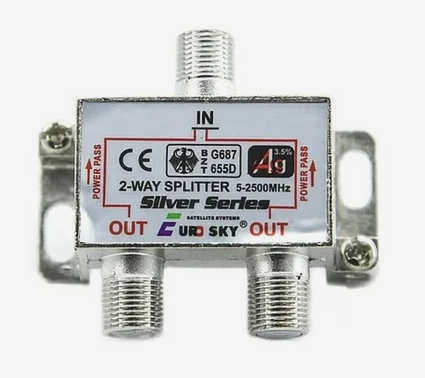

Если вам необходимо соединить три кабеля, используйте тройной, а не двойной коннектор. Принцип действия аналогичен, только поддерживаются три кабеля.
Как правильно подключить линию с помощью F-коннекторов
Операцию можно разделить на два этапа – зачистка кабеля и подключение его к разъему.

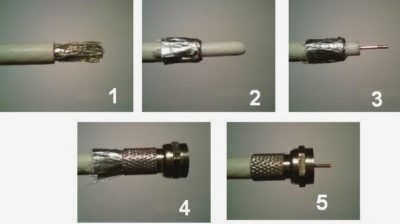

- Необходимо удалить примерно 1 см экранирующей оболочки. Сначала делается круговой надрез. Затем мягкими движениями удалите отрезанную часть с жилы кабеля.
- Загните оплетку обратно на оставшуюся оболочку.

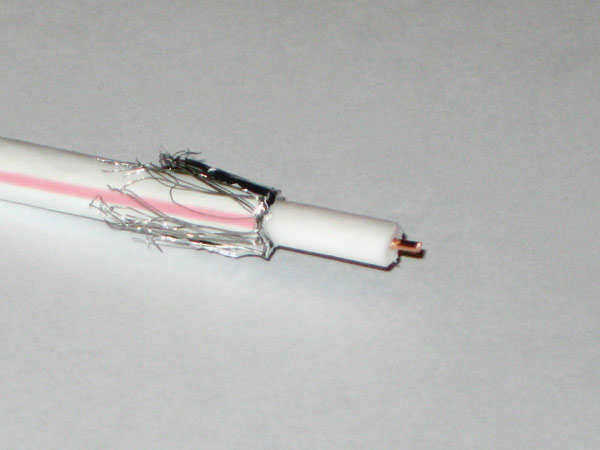

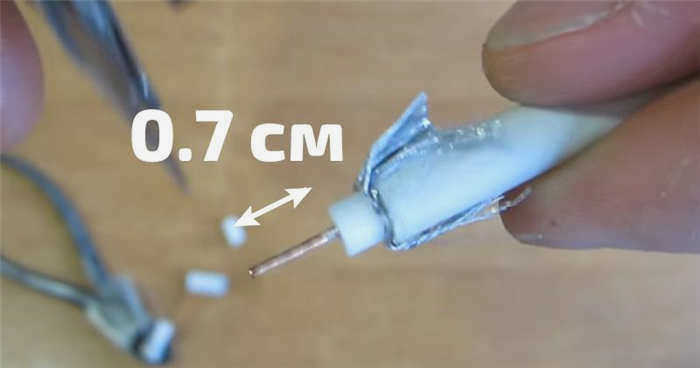

- Удалите 7-8 мм внутреннего диэлектрического материала так, чтобы остался небольшой кусочек материала.

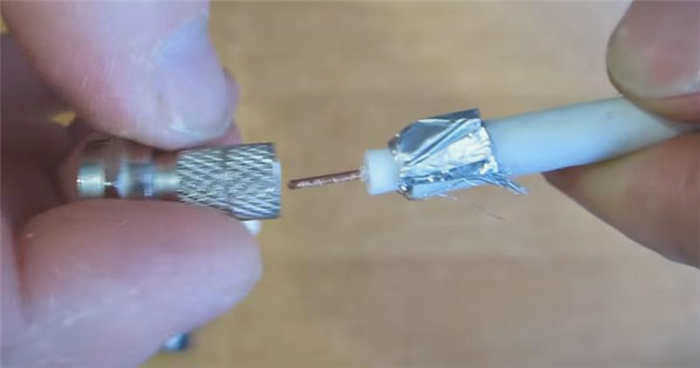

- Прикрутите разъем к кабелю с верхней части экрана. Если вкручивание вручную затруднено, можно помочь себе плоскогубцами. Однако не затягивайте разъем слишком сильно, так как существует риск растрескивания и полной поломки металла.

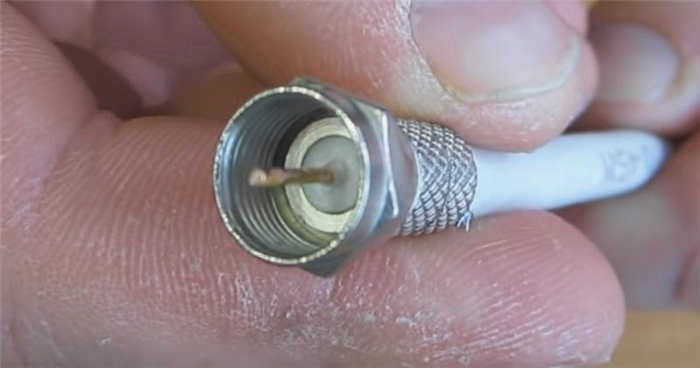

Закручивайте винт до тех пор, пока экран почти или полностью не окажется под металлической частью разъема. Диэлектрик медной жилы кабеля должен быть полностью посажен во внутреннее отверстие разъема. Жила должна выходить за пределы разъема на несколько миллиметров.
Пайка кабеля без адаптера
Следующая процедура подходит даже для соединения кабелей различной конструкции. Это очень простой и качественный метод. Вам нужно только уметь пользоваться паяльником.
Пайка – это способ соединения проводов любого типа. Даже если они изготовлены из разных материалов, например, алюминий с медью. То же самое касается и характеристик – вы можете соединить многожильный кабель с одножильным.

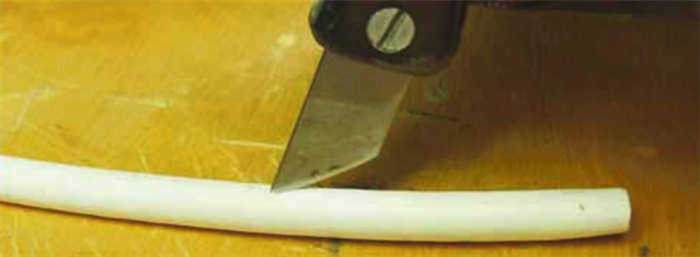

- Острым ножом прорежьте оболочку на длину 5-6 см.
- Снимите изоляцию, включая экран.
- Отрежьте внутренний диэлектрический слой вместе с жилой на длину 2 см. Это необходимо для того, чтобы обеспечить запас оплетки при соединении. Оплетка одного кабеля будет перекрывать оплетку другого кабеля.

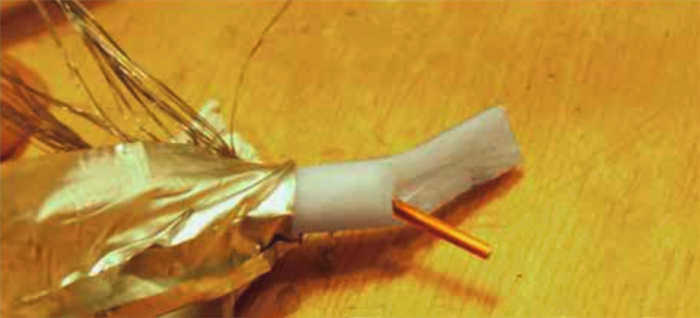

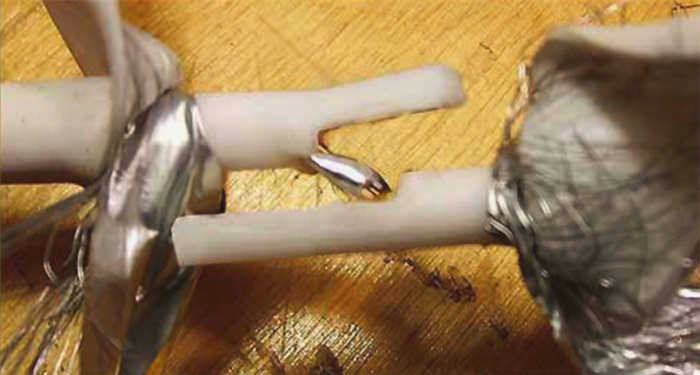

- Сделайте поперечный разрез в центральном диэлектрическом слое длиной около 2 см и удалите изоляционный материал так, чтобы осталась только половина.

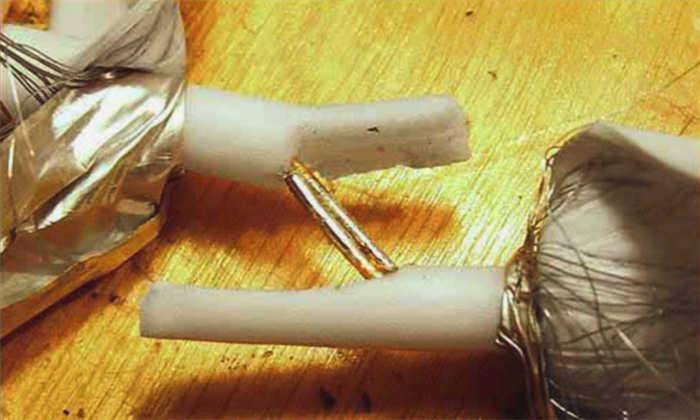

- Чтобы спаять провода, сделайте изгиб под углом около 45°. Пайка будет легче, если угол между медной жилой и диэлектриком составляет около 90°.
- Оловом обработайте жилу.
- Повторите описанные выше действия со всеми точками второго антенного кабеля.
- Две жилы поддерживаются друг против друга по всей длине. Чтобы предотвратить расхождение жил во время пайки, для их сращивания можно использовать тонкую луженую проволоку. В качестве альтернативы можно использовать многожильный провод в оплетке, предварительно луженый.
Для того чтобы на заключительном этапе одна оболочка была вставлена в другую, провода при встрече должны быть обращены друг к другу своими первоначальными выемками. - Выполните пайку проводов. Олово должно равномерно покрывать провод по всей его длине. Рекомендуется не создавать слишком толстый слой припоя. Если это произошло или появились острые края, зачистите их наждачной бумагой или напильником.

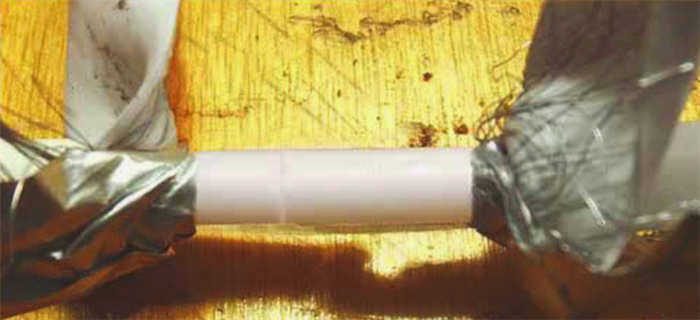

- Выровняйте кабель так, чтобы две половинки диэлектрика плотно прилегали друг к другу. Аккуратно обрежьте все лишние выступы, оставляя зазоры как можно меньше.
- Можно обмотать диэлектрик электрической лентой.

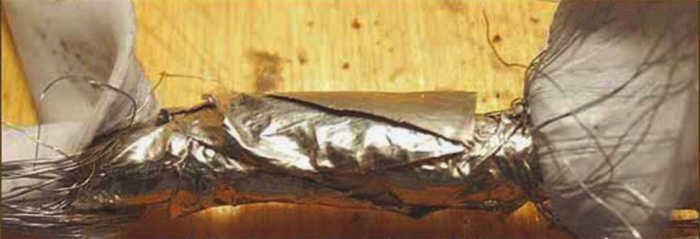

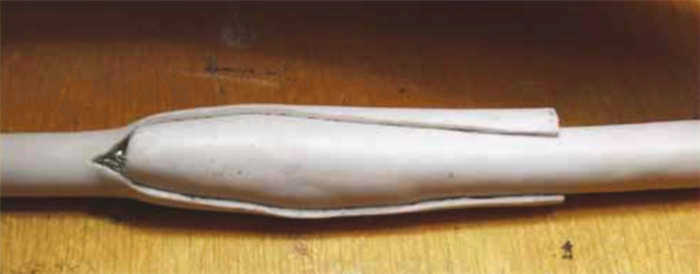

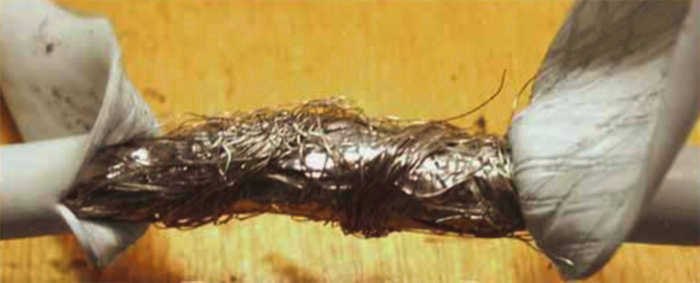

- Верните экран из фольги (алюминия) в исходное положение. На стыке один слой должен перекрывать другой примерно на 20 см. Внутренняя поверхность материала не является проводящей. Поэтому расправьте верхний входной слой, чтобы обеспечить контакт между проводящими поверхностями.
- Аналогичным образом прикрепите оплетку. Кроме того, проводники можно спаять.
- Сначала заклейте лентой оболочку первого проводника. Поместите второй материал поверх первой оболочки.

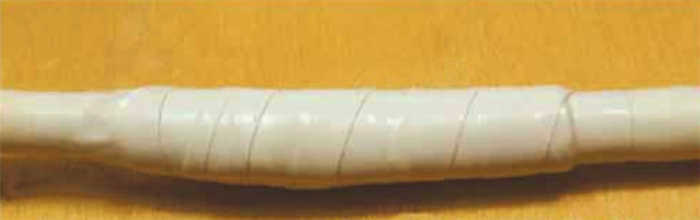

- Наконец, чтобы предотвратить разделение оболочек, оберните все соединение клейкой лентой.
Возможные ошибки и советы экспертов
- Если экран имеет не только слой переплетенных проводников, но и фольгу. Последняя проводит электричество только верхней стороной. Поэтому, когда оплетка наматывается обратно на проводник, фольга также наматывается, в результате чего материал разворачивается и оказывается обращенным изолированной (бумажной) стороной наружу. Это может привести к отсутствию электрического контакта. Поэтому рекомендуется разрезать экран из фольги на две части и скрутить его так, чтобы проводящий слой был обращен вверх.
- Тонкие нити оплетки следует аккуратно согнуть, оттягивая отдельные "волоски" от жилы. В противном случае существует опасность короткого замыкания внутри проводника. Если нити видны на внутренней стороне детали после ее надевания, обрежьте их длинным острым предметом.
- Чрезмерное усилие при вставке. Относится к плоскогубцам, которые могут легко сломать штекер. Поэтому работайте осторожно.
Проверка соединения
Есть два способа проверить правильность и качество соединения.
- С помощью измерительного прибора проверьте наличие короткого замыкания и проверьте уровень сигнала от антенны. Если короткого замыкания нет и сигнал принимается, значит, подключение выполнено правильно, и вы можете настраивать телевизионные каналы.
- Подключите телевизор к эфирному приемнику, попробуйте настроиться на цифровое телевидение, дополнительно проверьте уровень ТВ-сигнала в меню ручного поиска.

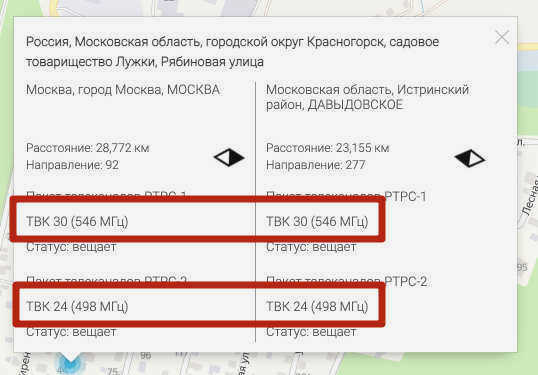

Уровень ТВ-сигнала должен наблюдаться только на действующих каналах (мультиплексах) в данной местности. Поэтому сначала следует определить, какой номер канала передается с ближайших ретрансляторов. Перейдите на карту цифрового покрытия, воспользуйтесь поиском, чтобы найти свой дом. Введите полный адрес дома, нажмите кнопку 'Найти' и выберите дом на карте. После этого вы увидите параметры вышек, на которых хранятся номера ТВК.
Значение для каждого канала устанавливается по очереди. Проверьте уровень приема, а затем сделайте выводы. Если уровень сигнала слишком слабый, стоит попробовать настроить антенну или полностью заменить приемник на более мощный. Если в настоящее время работает пассивная антенна, стоит подумать об установке активной антенны.
