При установке рекомендуется избегать сверления новых отверстий рядом со старыми. Края бетона в этих местах могут быть более хрупкими и не обеспечат необходимой безопасности. Однако выбор места остается за владельцем помещения, ведь главное, чтобы освещением можно было пользоваться.
Как подключить провода к люстре?

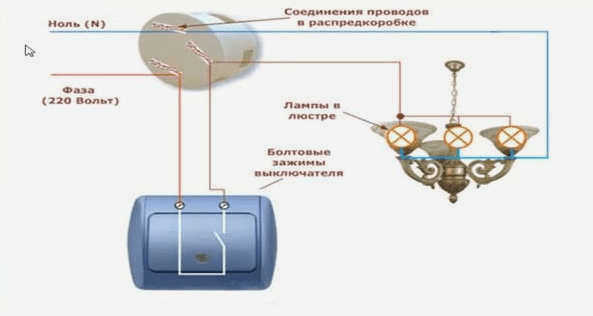

На первый взгляд, подключение люстры кажется простым делом. Для электриков в этом действительно нет ничего сложного, но для неспециалистов это может оказаться довольно проблематичным. Люстра и потолок могут иметь два, три или более проводов. В этой статье мы сосредоточимся на том, как их подключить.
Прежде всего, важно понять, какие провода выходят из потолка. Это могут быть два, три или четыре провода. Если проводов больше двух, то один из них может быть заземлением. Его легко отличить: он имеет желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибки быть не может.
Заземляющий провод имеется только в недавно построенных домах. В старых зданиях он может появиться только после полной реконструкции и замены проводки.
Далее необходимо найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится простая индикаторная отвертка. Сначала оттяните концы проводов друг от друга на безопасное расстояние и поверните клавишу выключателя в положение "включено". Затем прикоснитесь индикаторной отверткой к каждому из проводов. Прикосновение к фазе приведет к ее загоранию, в то время как прикосновение к нулю не приведет к ее загоранию.
Затем переведите выключатель в положение "выключено", а также выключите автоматический выключатель на приборной панели, чтобы убедиться, что он выключен. Чтобы избежать путаницы, идентифицированные провода можно пометить цветным маркером или клейкой лентой.
Следующий шаг – разобраться с проводами, выходящими из люстры. Как мы уже знаем, заземление имеет желто-зеленый цвет. Если на нем есть маркировка, то он обозначается PE, фаза – L, а нейтраль – N.
Если провод заземления находится только в потолке или только в люстре, он должен быть изолирован.
Читайте также: В чем разница между заземлением и заземлителем?
Правила соединения проводов
В некоторых случаях провода в люстре должны быть соединены вместе. Для этого можно использовать обычные многожильные провода, но они должны быть дополнительно закрыты защитными колпачками, а предварительно их рекомендуется спаять. Клейкая лента для этой цели не подходит: она со временем высохнет и не сможет обеспечить необходимую защиту.

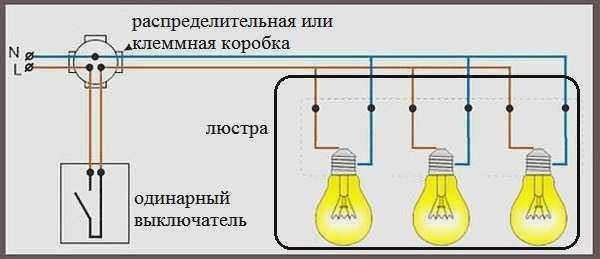

Провода, выходящие из люстры, необходимо соединить с проводами, ведущими к выключателю. Скрученные провода для этой цели не подходят. Их необходимо заменить клеммами. Большинство люстр оснащены ими с самого начала.

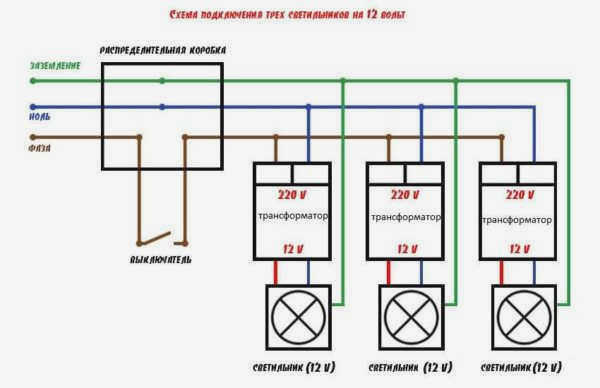

Подключение 12-вольтовых прожекторов

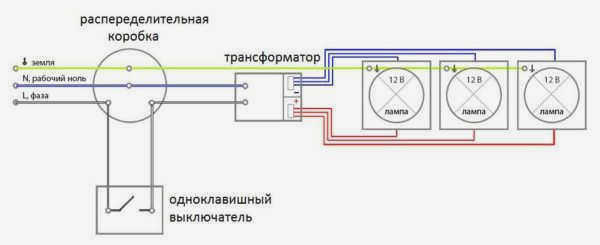

Схемы точно такие же, но кабель от выключателя идет к инвертору, а от выхода инвертора – к лампам.

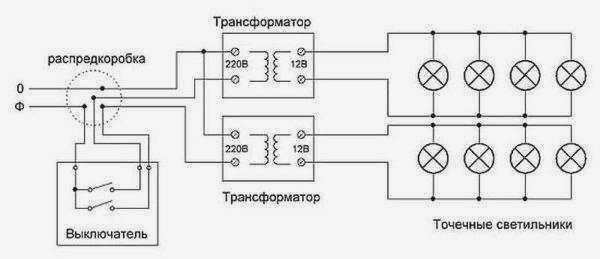

Если у вас несколько прожекторов, лучше подключить их к двум ключам. В этом случае потребуется два трансформатора (блок питания, адаптер). Схема не выглядит более сложной – здесь два ответвления. При желании можно найти выключатели на три клавиши или поставить несколько рядом друг с другом. Но если вы хотите изменять интенсивность света в широком диапазоне, лучше использовать диммер.
Как видите, схемы отличаются только наличием или отсутствием трансформатора. Поэтому остальные схемы также должны быть просты в реализации.
Выбор мощности преобразователя/трансформатора
Для того чтобы освещение работало правильно, мощность контроллера должна быть на 15-20% больше, чем у всех подключенных к нему потребителей. Например, выберите понижающий трансформатор напряжения для подключения 8 прожекторов с лампами накаливания мощностью 40 Вт. Общая мощность всех ламп составит 320 Вт. Потребуется трансформатор мощностью 380-400 Вт.
Очевидно, что чем больше источников света вы подключите, тем мощнее будет преобразователь. Однако с увеличением мощности растет цена и размер устройства. Кроме того, мощные трансформаторы бывает трудно найти. Кроме того, большую, тяжелую коробку бывает трудно спрятать. Поэтому в этом случае большую группу ламп разделяют, и в каждую лампу ставят свой преобразователь, но меньшей мощности (как подключить отражатели в этом случае, можно увидеть на схеме выше).
Детали установки
Для того чтобы правильно подключить отражатели, необходимо не только выбрать правильную схему. Необходимо соблюдать определенную последовательность действий, которая зависит от типа потолка.
В натяжных потолках

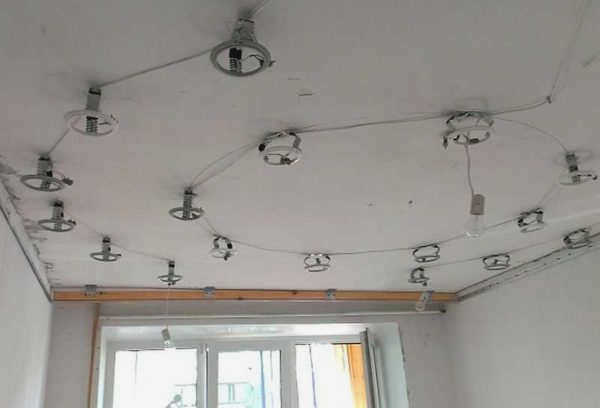

Отражатели обычно устанавливаются в подвесных или натяжных потолках. В случае с натяжными потолками все провода прокладываются заранее. Они крепятся к потолку без подключения к электросети, светильники размещаются и крепятся к подвесам, затем к ним подключаются провода и проверяется работа.
Перед установкой натяжных потолков отключают электропитание, снимают светильники и все детали, которые могут повредиться от нагрева. После установки натяжных потолков в материале вырезают отверстия (светильники видны или ощутимы), устанавливают уплотнительные кольца, а затем монтируют светильники.
Гипсокартонные потолки
Если потолок сделан из гипсокартона, то можно выполнить ту же процедуру, но светильники должны быть установлены после затирки потолка. Это означает, что проводка должна быть изолирована, а свободные концы проводов должны свободно свисать. Чтобы избежать проблем с размещением светильников, нарисуйте подробный план с указанием точных расстояний до стен и друг до друга. Этот план будет использоваться для разметки и сверления отверстий сверлом соответствующего размера. Поскольку возможны незначительные перемещения на несколько сантиметров, при разделке кабеля оставьте запас в 15-20 см. Этого вполне достаточно (но помните, что кабели крепятся к основному потолку и должны выходить за уровень гипсокартона на 7-10 см. Если концы слишком длинные, их всегда можно укоротить, а вот удлинить – большая проблема.
Правила подключения кабелей
Когда речь идет об электромонтажных работах, нет ничего слишком мелкого. Поэтому соблюдайте все правила при соединении проводов в люстре. Недостаточно скрутить провода вместе и накрутить защитный колпачок при соединении их в одну группу.
Такая скрутка рано или поздно окислится и начнет нагреваться. Рекомендуется паять такие соединения. Если вы умеете пользоваться паяльником и оловом, сделайте это. Это обеспечит правильный контакт, и соединение не будет нагреваться.

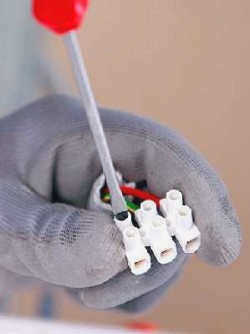

Теперь о том, как соединить провода от люстры с проводами от выключателя (которые находятся на потолке). Согласно последним правилам, скрутка не допускается. Необходимо использовать клеммные коробки. Большинство современных люстр оснащены ими. Если нет, их можно приобрести в любом строительном или осветительном магазине.
При использовании такой клеммной коробки вы можете столкнуться с проблемой: вы не сможете проложить в отверстие большое количество проводов. Решение: припаяйте провод (медный, одножильный или проволоку, сечением не менее 0,5 мм2 ) к разъему. Хорошо изолируйте соединение и вставьте свободный конец припаянного провода в клеммную коробку (длинный провод не нужен – достаточно 10 см).
После того как все провода люстры вставлены в клеммную колодку и затянуты винты, вся конструкция поднимается к потолку. Там она предварительно закрепляется, а затем провода подключаются к клеммной колодке в правильном порядке. Важно, чтобы нули были подключены друг перед другом. Фазы можно подключать в любом порядке.
Как разделить провода в люстре и как подключить провод и люстру к клеммной колодке – все это в видео.
Подключение китайской люстры
Большинство относительно дешевых люстр на рынке поставляются из Китая. Какие они хорошие – широкий выбор, но качество электромонтажа может стать проблемой. Поэтому важно проверить электрические свойства люстры перед ее подключением.
В первую очередь следует проверить целостность изоляции. Их можно собрать в единый жгут и замкнуть на корпус. Тестер не должен ничего показывать. Если это произошло, у вас есть два варианта: найти и заменить неисправный провод или вернуть его на замену.
На втором этапе проверки необходимо проверить каждый клаксон. Из клаксона выходят два провода. Они припаяны к двум контактам в гнезде. Каждый провод подключается к соответствующему контакту. Измерительный прибор должен показать короткое замыкание (знак короткого замыкания или бесконечности в зависимости от модели).
После проверки начинаем соединять провода, как описано выше.
Описание видео
Пример подвешивания люстры на гипсокартон:

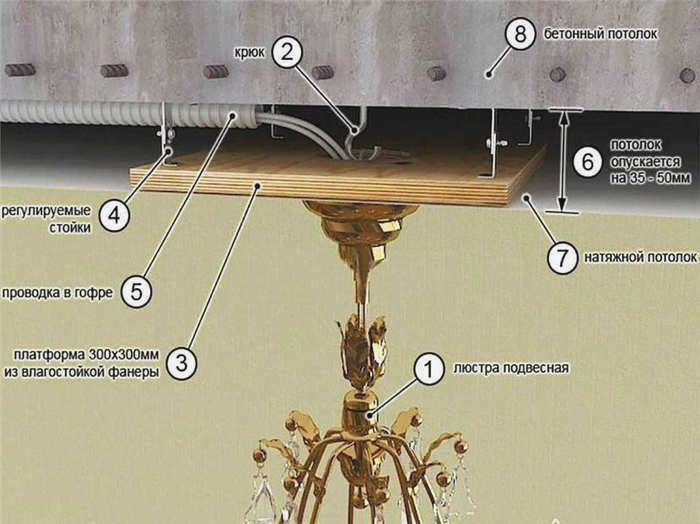

Крепление к подвесному потолку
Данный вид работ нельзя выполнять без подготовки. Его следует доверять только специалистам и только перед навешиванием потолочного полотна.
Необходима заранее подготовленная платформа, подвешенная к потолочной плите на такой высоте, чтобы плоскость подвесного потолка находилась у ее нижнего края. Учитывая положение платформы и уровень потолочной плитки, специалист вырежет и просверлит отверстия для проводов и креплений.
Попытка выполнить какую-либо работу самостоятельно, когда покрытие уже натянуто, непременно приведет к неудаче.
При установке люстры на подготовленные мастерами крепления и зажимы для проводов важно не зацепиться за натянутое покрытие. Разрыв, порез или прокол приведут к полному повреждению поверхности.
Для подвесных потолков рекомендуется использовать только модели люстр со светодиодным освещением. Другие виды освещения приведут к быстрому износу и потере привлекательности потолочного покрытия.
Читайте также:
Точечное освещение в интерьере: дизайн, расчет, применение
Краткое введение
Установка люстры на потолке дома или квартиры чаще всего осуществляется с помощью крюка или штанги.
Очень важно учитывать качество потолочной плитки и вес светильника.
Процесс установки делится на подготовку электропроводки и подготовку люстры, а также на коммутационные и монтажные работы.
При подключении очень важно соблюдать все правила безопасности при работе с электричеством, своевременно отключая электросеть.
После монтажа всегда проверяйте наличие нежелательных электрических замыканий или коротких замыканий.
