Если вас не убедил этот вариант, то для соединения LV-ABC и меди можно использовать одинарные прокалывающие клеммы. Марки этих клемм:
Как правильно соединить кабель LV-ABC между собой и с медным кабелем.
В последние годы эти проводники стали очень популярным материалом в электроустановках. Ранее использовались изолированные и неизолированные провода или кабели. За долгие годы использования этих проводов большинство из нас уже сталкивалось с проблемой их соединения. На эту тему написано множество статей и руководств.
Однако вопрос соединения кабеля СИП может быть не до конца понятен обычному пользователю. К тому же он имеет свои особенности и правила, нарушение которых может привести не только к простой потере контакта, но и к более серьезным последствиям.
Рассмотрим две основные проблемы, связанные с подключением изолированных самонесущих кабелей:
- ⚡присоединение изолированного самонесущего кабеля к медному кабелю
- ⚡Соединение изолированного самонесущего кабеля с медным кабелем
Как подключить изолированный самонесущий кабель

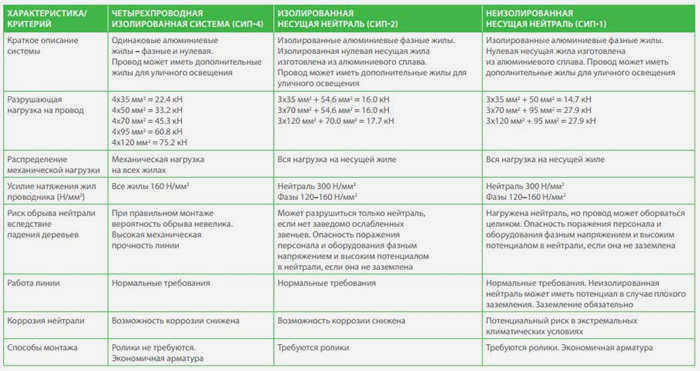

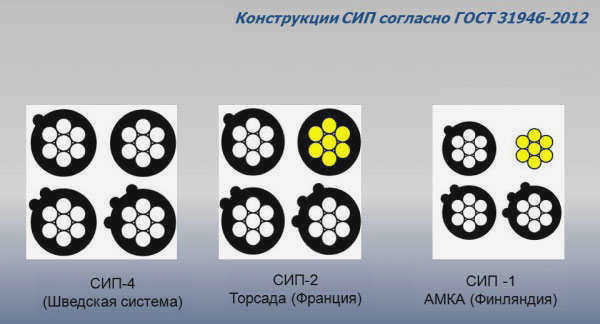

Если вам необходимо соединить изолированный самонесущий кабель, сначала выясните его марку.
Например, в отличие от других типов самонесущего кабеля, их категорически запрещено соединять в пролете.
Это можно делать только на столбе, когда на провода не действует растягивающее усилие. Однако некоторые люди считают, что если соединение выполнено с помощью 12-тонного пресса, то оно сможет прослужить всю жизнь.
Конечно, такое соединение будет работать некоторое время, но из-за постоянной вибрации, ветровой нагрузки и тяги в разных направлениях оно однажды просто сломается.
По этой причине для соединения кабелей LV-ABC-4 следует использовать только два анкерных зажима.
Если у вас есть LV-ABC-1 или LV-ABC-2, вы можете соединить их вместе в бухте с помощью клемм MJPT или GSI-F.
Используйте эти клеммы для фазных проводов. Изолированный или неизолированный несущий провод в системе LV-ABC рекомендуется оставлять целым или соединять его с другой гильзой между анкерами.
Перечень основных характеристик
Характеристики данного типа зажима определяются следующими параметрами:
- Количество проводов ответвления, которые подключаются к основному проводнику (обычно от одного до четырех).
- Сечение основного проводника (мм 2 ).
- Сечение основного проводника (мм 2 ).
- Максимальная допустимая сила тока (A).
- Вес изделия (г).

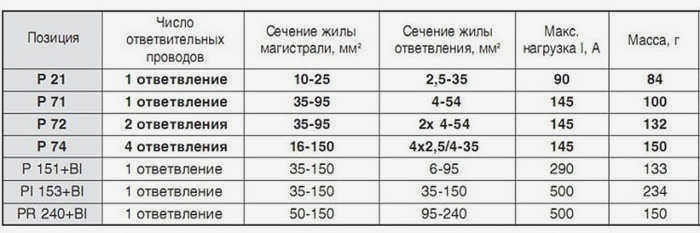

В качестве примера ниже приведена таблица с характеристиками соединительного кабеля NILED.
Перфорированные клеммы для силовых кабелей: принцип работы

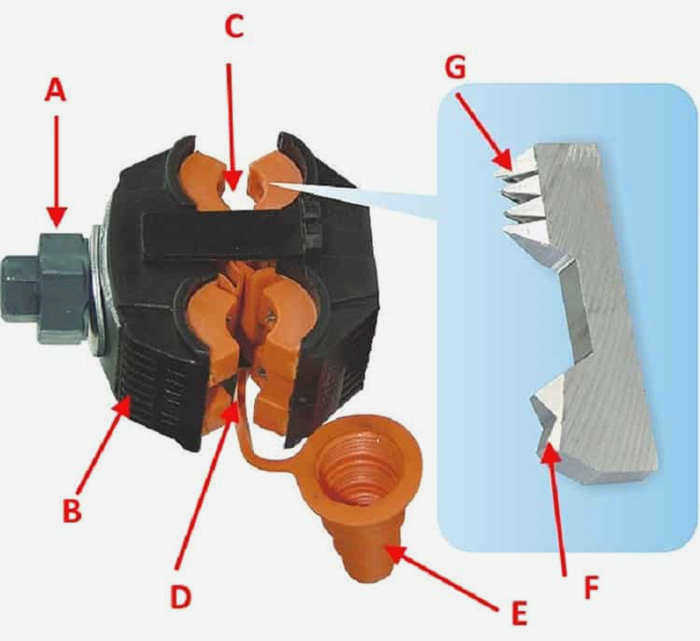

Чтобы описать принцип работы данного устройства, ниже приведен пример его конструкции.
Обозначения:
- A – затяжной винт.
- B – герметичный корпус.
- C – проушина для LV-ABC.
- D – проушина для рельсового кабеля.
- E – колпачок, устанавливаемый на конец LV-ABC для обеспечения изоляции.
- F – контактная пластина для главного проводника.
- G – зубчатые контакты для кабеля LV-ABC.

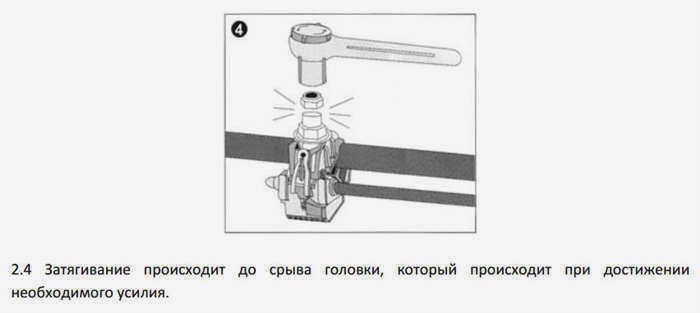

В процессе соединения винт затягивается, а зубчатые контактные ножи (G) прорезают изоляцию кабеля LV-ABC и обеспечивают хороший контакт. В то же время контактный колпачок (F) обеспечивает соединение с основным кабелем. Следует отметить, что механизм затяжки был разработан таким образом, чтобы предотвратить разрыв. Это означает, что винт "ломается" при достижении порогового усилия.
Что означает подключение кабеля LV-ABC в пролете?
Необходимость в соединении в пролете может возникнуть в различных ситуациях, например, при обрыве линии. Другое название такого соединения – промежуточное соединение. Особенностью конструкции электрического кабеля LV-ABC является его самонесущий характер, поэтому отдельный несущий кабель не требуется. Поэтому особенностью пролетного соединения является повышенная несущая способность и надежность соединения.
Читайте также: Проводка в деревянном доме своими руками – пошаговая инструкция

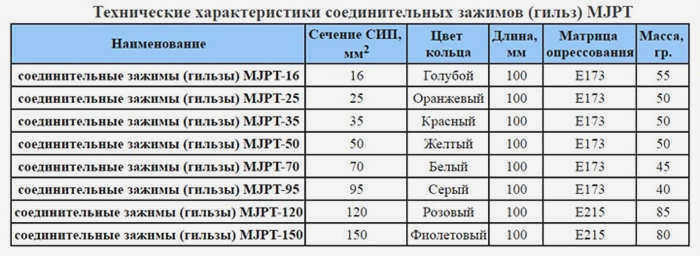

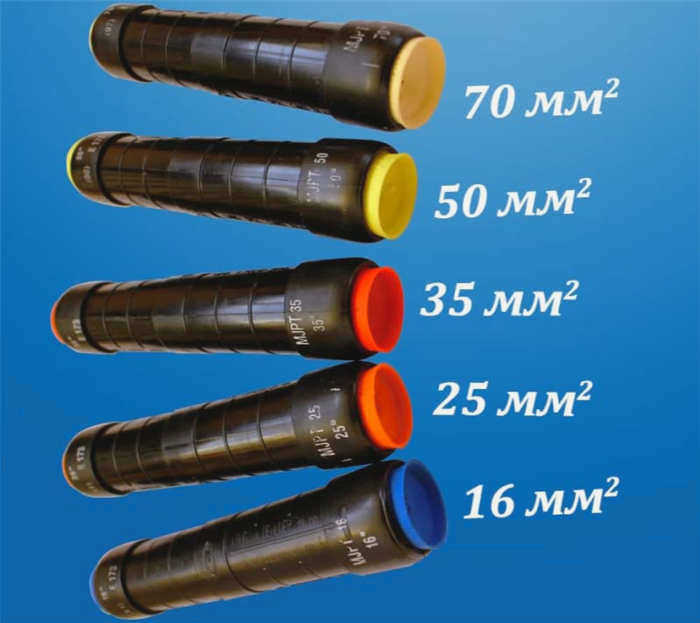

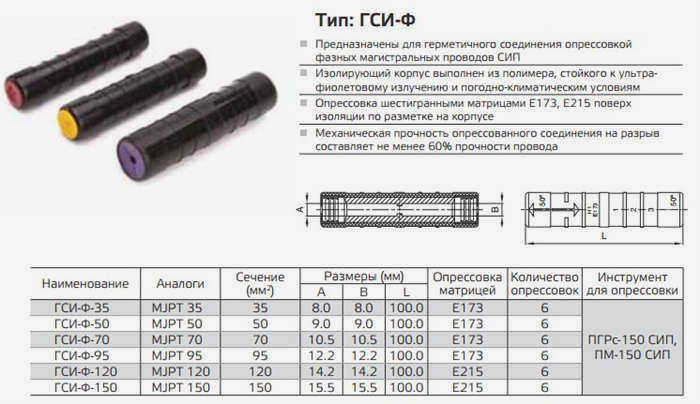

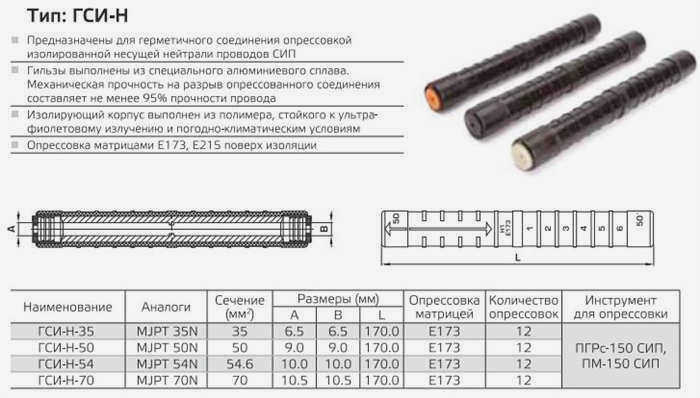

Для промежуточных соединений используются специальные зажимы, которые должны иметь механическую прочность не менее 90% от разрывной нагрузки провода и быть герметичными. Концевая муфта для кабеля должна выбираться в соответствии с сечением кабеля и его конструкцией, что указано на маркировке каждой концевой муфты. Обычно для этого вида работ используются гильзы MJPT или GSI-F (для фазных проводов) и GSI-N (для нулевого проводника).
Процедура выполняется следующим образом:
- Два конца соединяемых проводов LV-ABC зачищаются от изоляции.
- Провода вставляются в цангу с каждой стороны, следя за тем, чтобы они были вставлены до упора и чтобы из цанги не выступали неизолированные части.

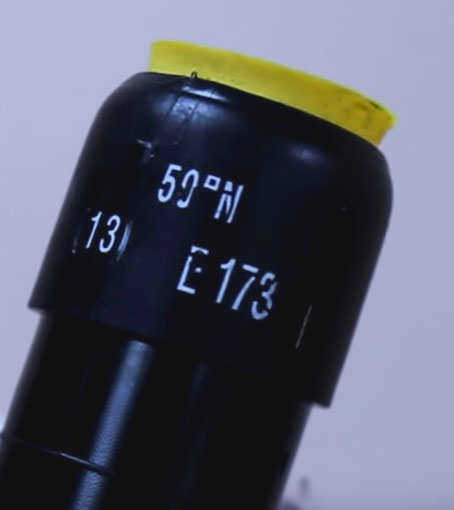

- Гильза обжимается с помощью гидравлического инструмента, при этом важно выбрать правильную обжимную головку.
- Если из гильзы вытекает смазка, ее следует удалить сухой тряпкой.
Сращивание изолированных кабелей LV-ABC вместе
Чтобы собрать изолированный кабель LV-ABC, необходимо знать марку и сечение кабеля. Такие работы также выполняются с использованием гильз, так как при соединении или удлинении данного типа кабеля применение других методов не рекомендуется. Кабель может быть удлинен кабелем того же сечения или другого – это возможно благодаря использованию специальных зажимов.

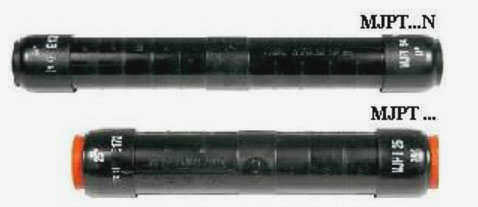

Для таких работ также используются кабельные зажимы MJPT или GSI-Fдля фазных проводов) и GNI-H (для нулевого проводника). Технология выполнения таких работ аналогична описанной выше.
Особенности соединительных клемм
Специальная конструкция соединительных клемм позволяет быстро монтировать кабели с изоляцией LV-ABC. При соединении самонесущих изолированных проводов необходимо использовать пресс и матрицу, подходящие для указанного сечения клеммы. Соединительные клеммы должны обеспечивать максимальную герметичность в зоне монтажа. В противном случае может произойти окисление металла или попадание влаги на провод и его повреждение.

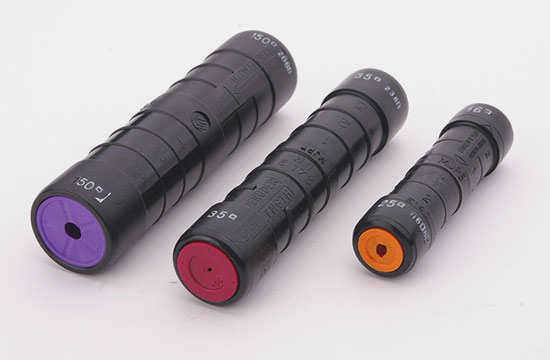

Одними из лучших производителей высококачественных соединительных клемм являются BK и NILED. Втулки LV-ABC этих производителей могут устанавливаться даже при отрицательных температурах и гарантируют надежный монтаж. Внешнее полимерное покрытие зажимов защищает алюминиевую трубку. Сама трубка заполнена контактной смазкой, которую не нужно обновлять в течение всего срока службы зажима.
Особенности соединения LV-ABC с медным кабелем
Две наиболее распространенные ситуации, когда необходимо соединить LV-ABC и медный кабель:
1. медный кабель подключается на входе в дом от самонесущего изолированного кабеля.
2. LV-ABC подключается к медным клеммам оборудования в распределительном щите.
Вторая ситуация – это когда с помощью изолированного кабеля необходимо обеспечить электроснабжение одного здания поблизости, а распределительный щит уже установлен и функционирует. В этом случае используются алюминиево-медные шайбы или наконечники, с помощью которых можно легко выполнить подключение к сборным шинам. При установке небольшого распределительного щита специальные шины не предусмотрены. В этом случае используются клеммные колодки, адаптированные к конкретному сечению проводников.
Специальные клеммы из алюминия и меди изготавливаются с использованием сварки трением, которая позволяет соединить две детали из разных материалов. Эта технология обеспечивает надежное соединение на молекулярном уровне, что приводит к высококачественному электрическому контакту.
Возможно подключение LV-ABC к медным кабелям непосредственно на столбах или на фасаде. Важно соблюдать правильную процедуру, иначе электрический контакт может быть потерян или могут возникнуть еще более серьезные последствия.
Подключение кабеля к линии LV-ABC на столбе
Для подключения медного кабеля к СИП на столбе необходим специальный инструмент. Для этой цели используется прокалывающий зажим, который можно приобрести в компании Norma Cable. Мы предлагаем прокалывающие зажимы и другие соединители Ensto, Nyled и других марок. В качестве медного проводника обычно используется одножильный кабель ВВГнг 3*10, который не требует снятия изоляционного слоя при подключении. Прокалывающие клеммы являются универсальными и могут использоваться как с алюминиевыми, так и с медными проводниками. В очень редких случаях медная жила кабеля может быть сломана или иным образом повреждена зубцами прокалывающего зажима. Используя однонаправленные прокалывающие зажимы, вы гарантированно избежите этой ситуации.
Часто медный кабель соединяется с кабелем LV-ABC на высоте дома. Некоторые используют для этой цели обычные "гайки", чего, однако, делать не следует. Дело в том, что гайки имеют низкую степень защиты, а в климатическом исполнении их можно использовать только в помещении. Если вы установите гайки на открытом воздухе в месте соединения между LV-ABC и медным кабелем, то вскоре произойдет потеря электрического контакта и последующее перегорание.
Поэтому для подключения кабеля LV-ABC к фасаду используются те же пробивные зажимы или алюминиево-медные гильзы. Для хомутов процедура такая же, как и для соединения со столбом. Однако для предотвращения попадания влаги в кабель LV-ABC и кабелепровод рекомендуется загнуть их вниз. Однако для одножильных медных кабелей попадание влаги в неподключенную зону не критично. Для дополнительной защиты кабеля LV-ABC также используется специальный изоляционный колпачок или кабель втягивается в зажим.
Для использования алюминиево-медных гильз необходимо также прикрепить специальную термоусадочную трубку. Этот вариант также требует использования пресса и неудобен в монтаже, так как выполняется на высоте. Полученное соединение между низковольтным АВС и медным проводом будет неразъемным, что означает, что в будущем для разъединения соединения потребуется его разрезать. Использование втулки важно, когда необходимо обеспечить непрерывное соединение и отсутствие доступа к токопроводящим частям вплоть до шкафа счетчика.
