Как согнуть профильную трубу в домашних условиях без трубогиба: 12 способов + видео

Сегодня нередко дачники устанавливают теплицы из профильных труб. Они устойчивы, имеют больший срок службы и лучше пропускают свет, чем деревянные.

Чтобы собрать профильную конструкцию, ее нужно согнуть под определенным углом. Сделать это без специального оборудования кажется нереальным. В этой статье мы рассмотрим возможные способы и объясним – как согнуть без трубогиба квадратную трубу в домашних условиях.

Какие сложности возникают в процессе сгибания профильной трубы?

Сгибание профильной трубы означает ее частичное или полное изгибание. Это общеизвестный факт, профильные трубы обладают высокой степенью прочностиПоэтому изгиб может быть достигнут только под давлением или путем нагрева изгибаемой области. В этом процессе на заготовку действуют две силы:

• сжатие изнутри;
• расширение снаружи.

Именно в противоположном направлении этих сил и заключается сложность работы по скруглению патрубка:

1. Профильная труба может по-разному реагировать на изгиб в разных точках, что приведет к потере соосности, т.е. разные участки заготовки будут находиться на разных поверхностях.
2. Труба не всегда выдерживает процесс растяжения и может согнуться или сломаться. Это более вероятно, если процесс гибки выполнен неправильно.
3. На изделии могут появиться морщинистые складки.
4. Перегрев снижает прочность и вызывает разрушение структуры.
5. Боковины сминаются – это происходит из-за чрезмерного давления при прохождении заготовки через гибочную конструкцию.

Чтобы избежать этих проблем, учитывайте материал и размер трубы: толщину стенки, диаметр, угол изгиба.

Что вам понадобится?

Самый быстрый способ – использовать профилегиб или трубогиб. Холодная гибка труб до 10 мм – как квадратных, так и круглых – аналогична гибке арматуры. Вам понадобится только внешний радиус круглой трубы в 15 раз больше внешнего радиуса прямоугольной трубы или ширина прямоугольной трубы в 15 раз больше внешней ширины. Если у вас нет доступа к промышленному трубогибу, где радиус изгиба устанавливается очень точно, вам помогут шлифовальный станок и сварочный аппарат. Но "сгибание" – это последнее средство.

Холодная гибка также возможна с использованием простой скобы, изготовленной из другой трубы (или фитинга), и специальной скобы с большой площадью захвата, позволяющей постепенно сгибать круглую или квадратную трубу. Этот метод используется, когда нет необходимости добиваться идеального, равномерного изгиба.

Самодельный трубогиб для профильных труб в простейшем случае представляет собой пластину с отверстиями, в которые вставляются штыри. Они располагаются так, чтобы сгибаемая труба проходила между ними, но предварительно они располагаются по обе стороны по дуге. Другой вариант – рычаг с овальным шаблоном, который выступает в качестве своеобразной формы, состоящей из параллельных плоскостей. Также используется специальное роликовое колесо, которое прокатывается по будущей области сгиба: глубина сгиба контролируется прилагаемым усилием. Все методы домашней гибки требуют определенных навыков и опыта.

Методы

Согнуть профиль 40х20 или 20х20 в домашних условиях несложно. Все перечисленные ниже способы гибки подойдут. Узкие трубы (меньше 20х20), особенно тонкостенные, можно согнуть с помощью примитивного захвата или даже на любой изогнутой и гладкой поверхности.

Самое главное – не сгибать изделие на радиус меньше 10-15 сторон (значений ширины) профильной трубы и не делать резких движений. Например, радиус изгиба должен быть не менее 0,3 м для размера 40 х 20 см.

Угловая шлифовальная машина

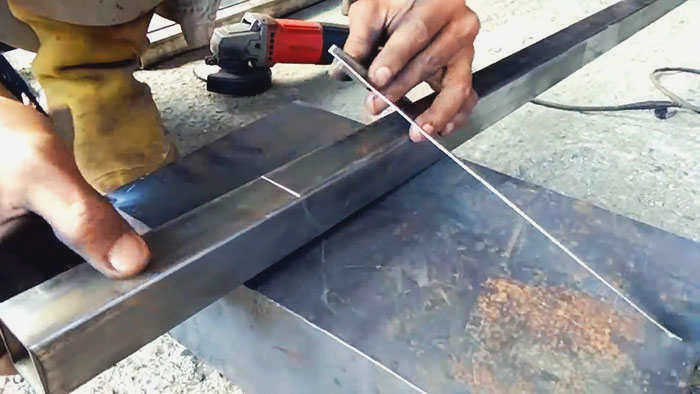

Эвакуатор (или углошлифовальная машина – электрический ручной станок с отрезным диском по металлу) позволяет гнуть профильные трубы своими руками, используя паз. Они располагаются равномерно, если их больше двух. Один пропил позволит сделать только резкий, прямоугольный изгиб. Чем больше пропилов, тем более плавным будет изгиб. Он будет выглядеть как обычная ломаная линия. Прорези необходимы для того, чтобы излишки металла на внутренней стороне не образовывали складки, придающие трубе неприглядный вид.

Угол каждой прорези определяется общим углом изгиба, деленным на количество вырезанных прорезей. Чтобы профильная труба оставалась чистой и в нее не попадала дождевая вода, прорези должны быть сделаны не под прямым, а под острым углом на внешней стенке трубы. Например, изогнутая труба с изгибом 180 градусов требует угла 9 градусов для каждого из 20 разрезов. Этого можно добиться только на большом профиле и с более тонкими полотнами – или сделать пропилы ножовкой, а не шлифовальной машиной.

Для этого нет необходимости нагревать профиль. Края размечаются и делаются в соответствии с радиусом изгиба, требуемым заказчиком. В этом случае одна из стенок – наружная – остается целой, что позволит конструкции не рассыпаться, но труба теряет прочность. Стыки свариваются, чтобы придать трубе первоначальную прочность.

Этот метод называется холодной штамповкой. Термическая обработка (сварка) происходит после гибки, а не до, как в описанных ниже случаях. Недостатком является ребристая внешняя и внутренняя поверхность изгиба, что исключает тесный контакт с изогнутыми конструкциями, например, при укладке композитных или пластиковых кровельных листов на каркас, собранный из таких труб.

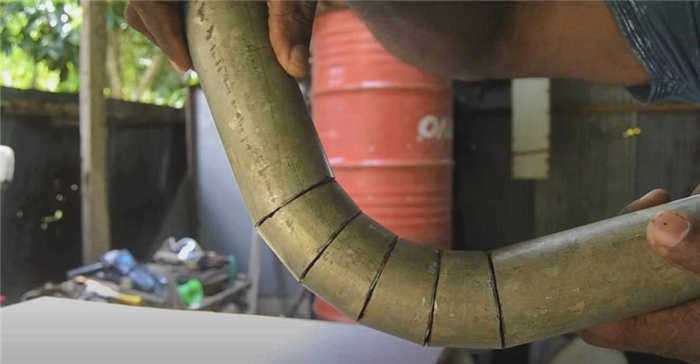

Как согнуть круглую стальную трубу под углом 90 градусов

• Круглая стальная труба;
• лист бумаги;
• разметочный маркер
• линейка;
• шлифовальная машинка с отрезным диском;
• сварочный аппарат.

Мой личный опыт сгибание стальной круглой трубы на 90 Вот как автор YouTube-канала 5 phút sáng tạo поделился своим опытом сгибания стальной круглой трубы на 90 градусов.

Основные шаги

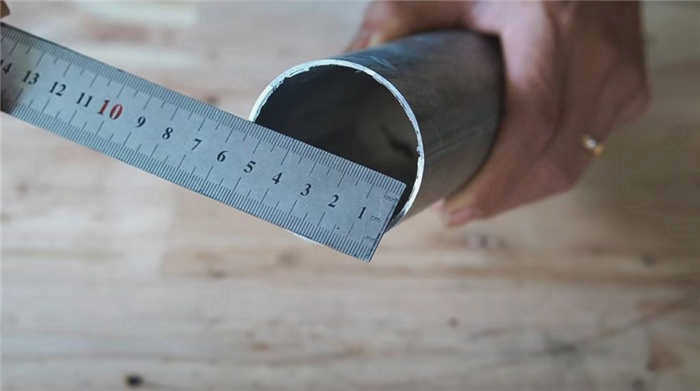

Первым шагом является измерение наружного диаметра трубы. Это можно сделать с помощью штангенциркуля или простой линейки.

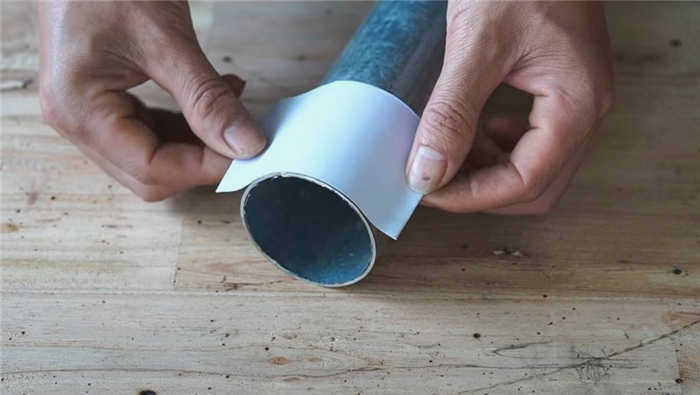

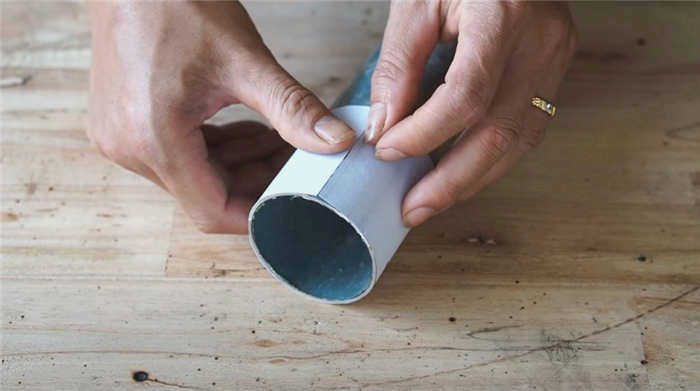

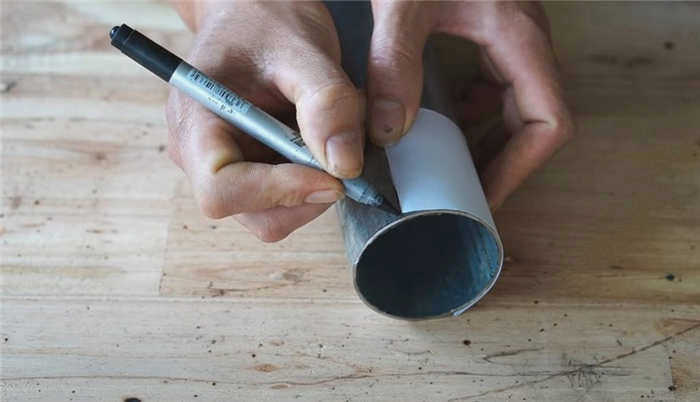

Затем отрежьте полоску плотной бумаги и оберните ее вокруг трубы. Сожмите края вместе, чтобы они прилипли друг к другу. Затем сложите полоску ровно пополам и прикрепите ее к трубе.

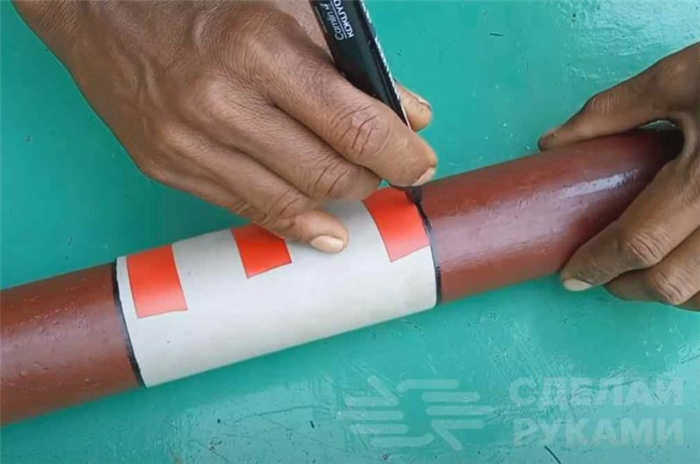

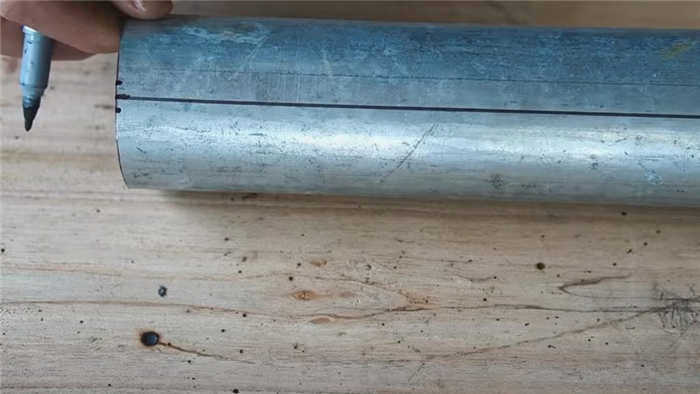

С помощью маркера сделайте две отметки параллельно друг другу и проведите линии по всей длине трубы.

На следующем этапе от первой линии (вы можете выбрать одну из двух проведенных линий) сделайте отметки в разных направлениях на расстоянии 0,5 мм и проведите еще несколько параллельных линий.

Как согнуть круглую металлическую трубу с помощью бумажного шаблона

В этой статье мы рассмотрим один из способов согнуть круглую металлическую трубу на 90 градусов в домашних условиях.

Мы сделаем разметку с помощью бумажного шаблона и вырежем его с помощью трубореза.

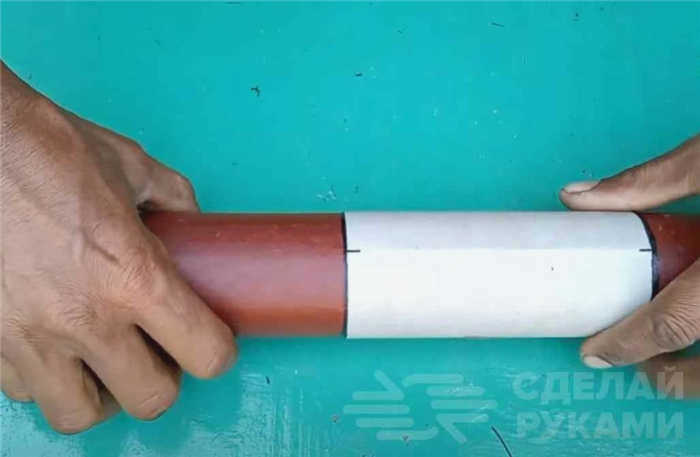

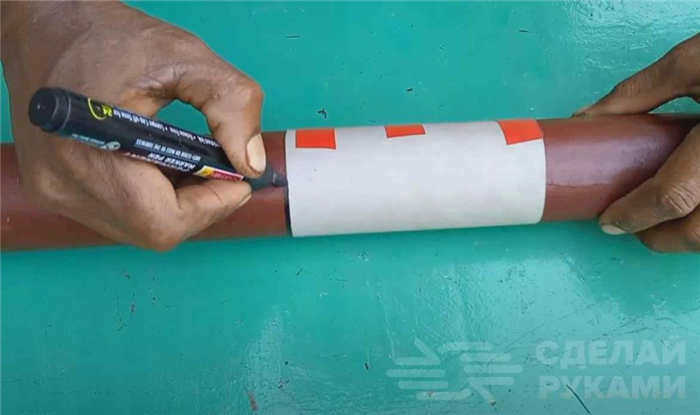

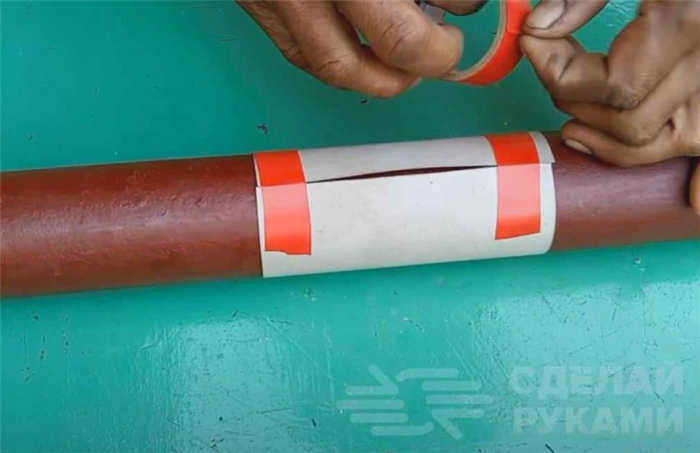

Сначала мы отрежем кусок плотной бумаги (подойдет офисная бумага). Обернем его вокруг трубы, соединим края и закрепим клеем или малярным скотчем. Поместите шаблон в нужное место на трубе и отметьте края маркером. Затем снимите шаблон, согните его пополам, чтобы найти центр, и отметьте его маркером. Поместите шаблон на трубу и перенесите на него отметки. Отметьте также противоположную сторону.

Рекомендуем прочитать эту обзорную статью: Простой способ изготовления металлических заклепок своими руками.

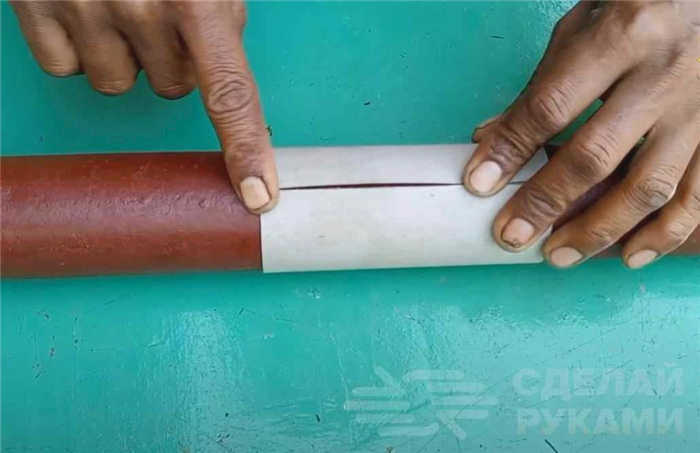

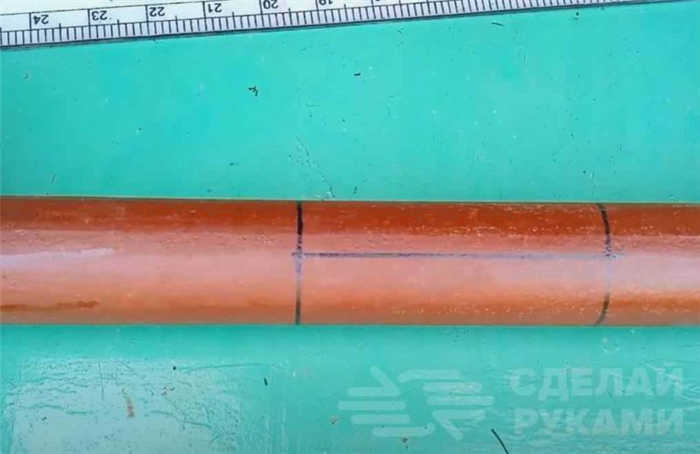

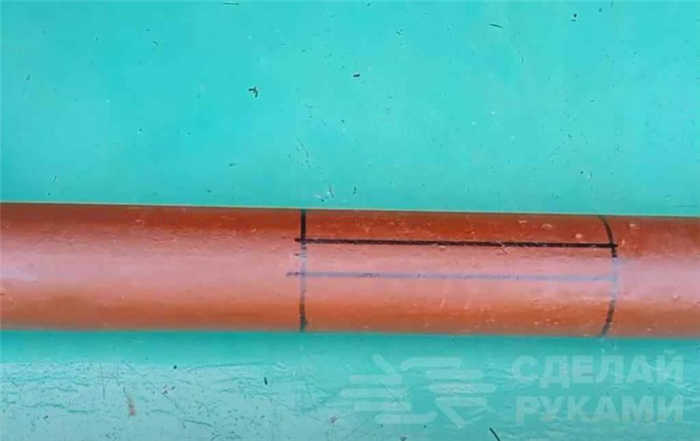

Проводим линию на одной стороне трубы. На противоположной стороне отступаем от меток по 1 см с каждой стороны и проводим две линии.

Методы и оборудование для гибки

Используя местные инструменты и бытовую технику, вы можете изготовить гибочный инструмент без особых затрат.

Когда речь идет о профессиональном оборудовании, стоимость может в несколько раз превышать цену материала для изготовления сгибов.

Давайте рассмотрим, какими способами можно изготовить идеально гнутые прямоугольные арки.

Холоднокатаная сталь.

Холоднокатаная сталь гнется без нагрева, если мускульной силы мастера достаточно для выполнения этой процедуры. Обычно это квадратные трубы 10×10 мм и прямоугольные трубы 10×20 мм.

Если стенки заготовки толстые, то внутренняя полость не заполняется сопротивлением. Рассмотрим основные варианты создания арок из металлических заготовок.

Использование рычага с насадкой

Сначала изготавливается форма с полуокружностью определенной длины, соответствующей заданным параметрам. Ее изготавливают из ДСП, фанеры, гипсокартона или досок.

Затем требуется:

Читайте также: Пневматический ударный гаечный ключ: как выбрать? 10 лучших моделей

• Надежно закрепить тиски на тяжелом и устойчивом столе. Плотно зажмите в тисках отрезок трубы большего размера, чем заготовка;
• согните в несколько приемов, вставив профиль через отверстие зажатого в тисках отрезка и приложив усилие.

Рычаг достаточной длины помещается на согнутую деталь для создания давления, необходимого для деформации металла. Во время процесса кривизна проверяется с помощью шаблона.

На оправке

Оправка изготавливается на твердом основании, которым является бетонная или асфальтовая площадка, большой верстак. По сути, это специальный шаблон, по контурам которого будет производиться изгиб профильной трубы.

Учитывая гибкость металла, мастер должен придать оправке меньший радиус.

Процедура выполняется в следующем порядке

• заготовка надежно фиксируется на основании;
• конец заготовки прикручивается к одному из ее краев с помощью проволоки или проволочных зажимов;
• профиль сгибают до тех пор, пока он не приобретет нужную форму.

Как равномерно согнуть лист

Если заготовка относительно небольшая, можно использовать тиски, в которых с помощью двух захватных планок крепко зажимают лист, а затем сгибают его молотком. При необходимости место сгиба можно нагреть газовой горелкой, но этот метод не применим к оцинкованным изделиям!

Сгибание листа

Если речь идет о тонком металлическом листе, то процедуру сгибания можно значительно упростить.

Для этого металл "царапают" (используют линейку или металлическую линейку, заточенный кусок металлического полотна пилы в качестве ножа) в месте сгиба. Затем металл, разрезанный на половину своей толщины, можно легко согнуть по намеченной линии. Можно сказать, что мы почти освоили, как гнуть листовой металл.

Сгибание оцинкованной стали

Как согнуть оцинкованную сталь?

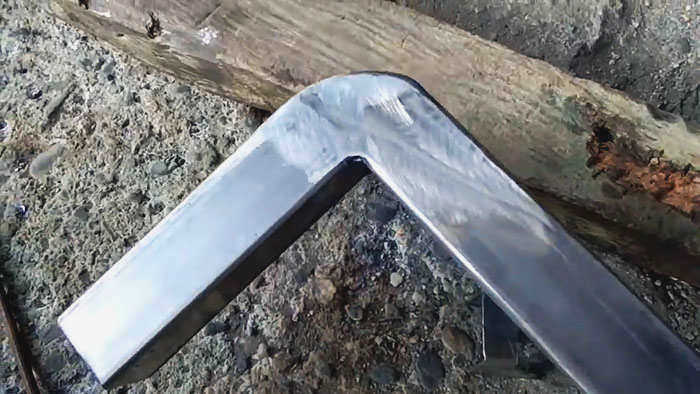

Это может быть оцинкованный лист или готовое изделие, например, профиль. Лист сгибается так же, как и любой другой лист. Как согнуть профиль? Это будет несколько сложнее. Для получения большого радиуса кривизны квадратного или прямоугольного профиля можно использовать следующий метод: плотно заполнить профиль мелким песком, заткнуть два отверстия деревянными дюбелями, а затем слегка постучать молотком, чтобы согнуть его.

Чтобы согнуть профиль в U-образную форму (в принципе, это применимо и для получения изогнутых листов), необходимо дополнительно использовать формовочный предмет, кривизна которого соответствует отделке. Чтобы облегчить процесс гибки, в профиле можно вырезать треугольные части.

Затем сгибаемая деталь "оборачивается" вокруг объекта, равномерно ударяя по нему молотком.

Важно: чтобы изгиб был максимально ровным и правильным, удары молотком должны быть легкими и как можно ближе друг к другу. Как легче согнуть оцинкованную сталь? С помощью угловой шлифовальной машины сделайте один или два надреза в области сгиба (тем самым временно ослабив конструкцию), согните изделие, а затем заварите место сгиба.

Как плавно согнуть профильную трубу, не сгибая и не нагревая ее?

Такие же прочные, как и круглые трубы, профильные трубы имеют ряд важных преимуществ при возведении металлоконструкций и создании стальных каркасов для различных изделий или зданий.
Однако плавно согнуть такой прокат без специального дорогостоящего оборудования или нагрева довольно сложно, что может привести к разрыву металла или потере формы. Но все проблемы исчезают, если знать один способ, который не требует высокой квалификации, много времени и денег.

Вам понадобятся

• строительная рулетка;
• металлическое угловое железо
• сварочное оборудование;
• магнитный сварочный угольник
• угловая шлифовальная машина;
• пара использованных отрезных дисков.

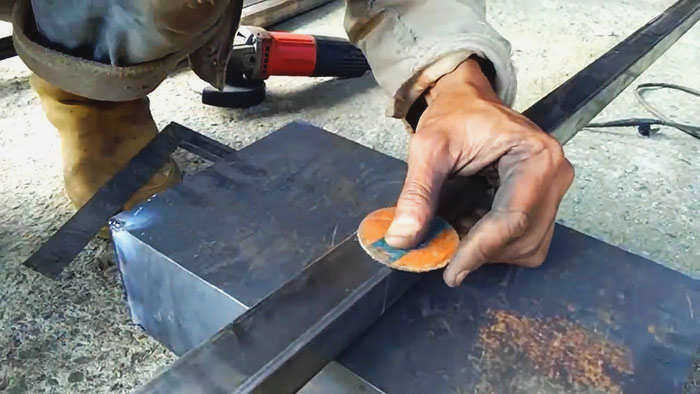

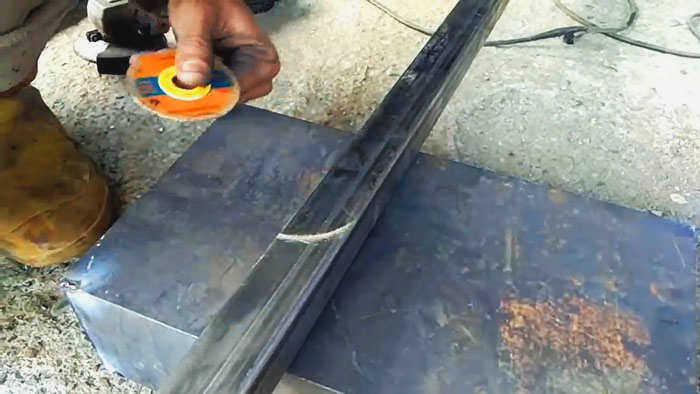

Существуют различные способы плавной гибки профильных труб, наш – один из самых простых и поэтому доступных. Отметьте на заготовке место сгиба и проведите поперечную линию.

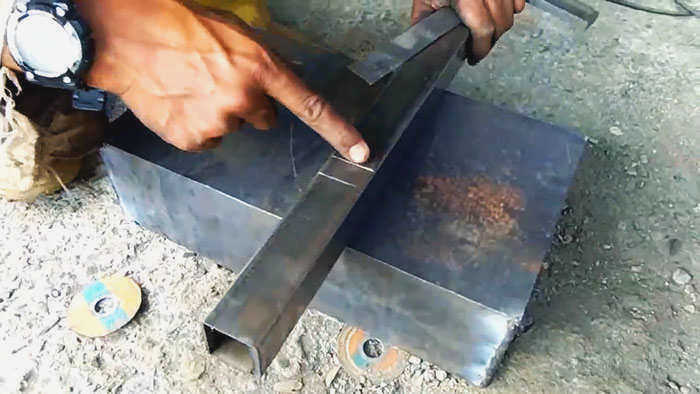

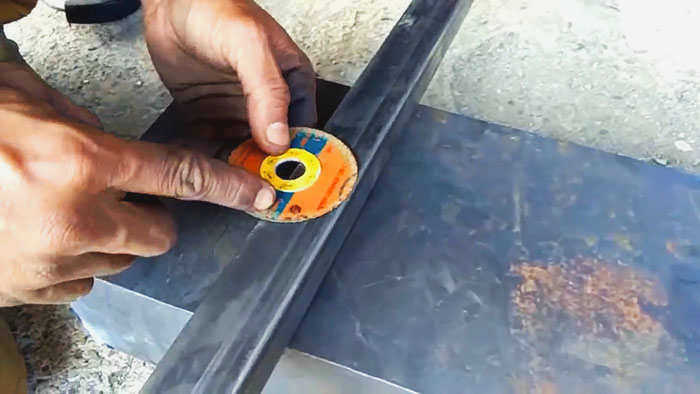

В месте пересечения с краем заготовки положите старый отрезной диск так, чтобы его диаметр находился на линии пересечения двух сторон трубы, а верхняя точка – на противоположном краю заготовки.

С помощью другого изношенного диска начертите на металле дугу.

От точек пересечения дуги с угловыми линиями профильной трубы проведите поперечные линии на соседних сторонах. Их точки пересечения с гранями соединяются с помощью того же диска отрезком дуги на противоположной стороне.

От поперечной линии, расположенной вблизи изогнутого конца трубы, на некотором расстоянии проведите еще одну, параллельную первой. Затем продолжите ее вертикально на двух соседних сторонах заготовки.
