Размеры и диаметры стальных труб
Геометрические размеры стальных труб определяются следующими спецификациями:
- – наружный диаметр
- – толщина стенки;
- – Соотношение между наружным и внутренним диаметром;
- – Длина.
Сортамент труб (имеющиеся размеры, технические условия производства и применения стальных труб) регламентируются государственными стандартами ГОСТ). Государственные стандарты разрабатываются с учетом технологии производства труб и марки стали.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но также возможно измерение труб в дюймах. Последний вариант более распространен для импортных труб. Длина трубного проката измеряется в метрах.
Диаметр стальной трубы
Диаметр стальной трубы определяется:
- – наружный диаметр для электросварных и бесшовных труб;
- – диаметр условного прохода для труб ВГП.
- — Номинальный диаметр прохода (DN или DU) – внутренний диаметр трубы.
- — номинальный диаметр – гипотетическая величина, которая представляет собой значение фактического внутреннего диаметра, округленное до ближайшего стандартного, и является эталоном для определения размеров других деталей и оборудования. Его значение стандартизировано в соответствии с ГОСТ 28338-89 и измеряется в дюймах или мм.
- — Внутренний диаметр – Фактическое значение параметра, полученное путем прямого измерения, обычно указывается в мм;
- — Наружный диаметр трубы (Dn или Dn) – фактический диаметр трубы с учетом толщины стенки, приводится в мм.
- — Диаметр резьбы (G).
Размеры труб указываются в миллиметрах, но для труб из ПЭНД они часто указываются в дюймах (").
Пример ввода данных в калькулятор
При написании размера в дюймах отделяйте целую часть числа от дробной части (если она есть) пробелом: например, 10 1/4 или 20 4/8, иначе получится 101/4 и 204/8. Дробные числа в миллиметрах следует вводить с десятичной точкой, а не через запятую (25,4 вместо 25,4).
Введите данные для расчета в следующем порядке: щелкните левой кнопкой мыши в соответствующем окне параметров так, чтобы появился мерцающий курсор; введите числовые данные. Дробная часть дюйма вводится без знака.
1 дюйм = 25,4 миллиметра (мм). Благодаря своей четкости, дюйм в настоящее время часто используется для измерения диаметра водопроводных и газовых труб и резьбы. Многие детали также измеряются в кратных долях дюйма. Помимо целых дюймов, измерения также производятся в четвертых (1/4), восьмых (1/8), шестнадцатых (1/16), тридцатых (1/32) долях дюйма и т.д. Стальная труба диаметром 1 дюйм имеет внутренний диаметр 25,5 мм и резьбовой наружный диаметр 33,25 мм. Разница обусловлена тем, что метрические размеры труб измеряются по номинальному диаметру Dn, а дюймовые – по наружному диаметру D.
Если у вас возникли вопросы по использованию онлайн-калькулятора, вы всегда можете задать их в форме комментариев. Мы настоятельно рекомендуем вам ознакомиться с инструкцией под калькулятором.
Как перевести дюймы в метрические величины

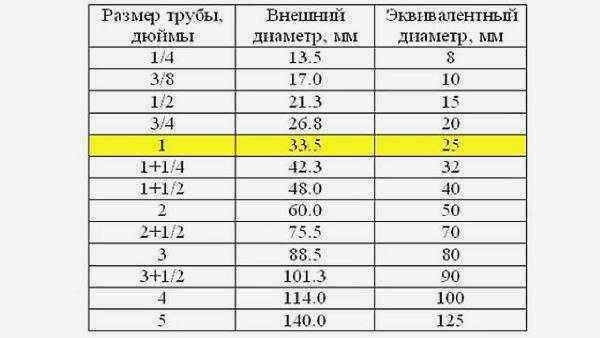

Чтобы перевести дюймы в метрические значения для размеров труб, необходимо обратиться к специальным таблицам. Ниже приведен пример такой таблицы: Чтобы перевести диаметры труб в метрические, необходимо выполнить округление в большую сторону. При этом следует учитывать, что по международным стандартам один дюйм считается равным 2,54 см.
Читайте также:
Как измерить диаметр трубы с помощью подручных средств
Классификация труб по диаметру: таблицы, размеры в мм и дюймах
Имея эти данные, преобразование можно выполнить с помощью простейшего калькулятора. Теперь, когда сечение трубы рассчитано, необходимо правильно рассчитать ее объем.
На практике, чтобы перевести размеры стальных вариантов, необходимо учесть, что дюймовые значения не будут равны мм при расчете. Это объясняется тем, что в обозначении указывается внутренний объем.
Тогда единицей измерения становится номинальное отверстие, обозначаемое целым числом. По этой причине для пересчета значения необходимо округлять. Неопытному мастеру трудно выполнить такое преобразование.
Поэтому, если необходимо перевести значения, лучше воспользоваться помощью профессионалов или перевести их с помощью таблицы перевода. Профессионалы помогут перевести значения и выбрать подходящие изделия и другие детали для трубопроводной системы.
Переводные таблицы
Для создания трубопроводов различного назначения используются различные материалы: сталь, медь, латунь, пластмассы и другие. Все эти изделия различаются по классификации и размерам.

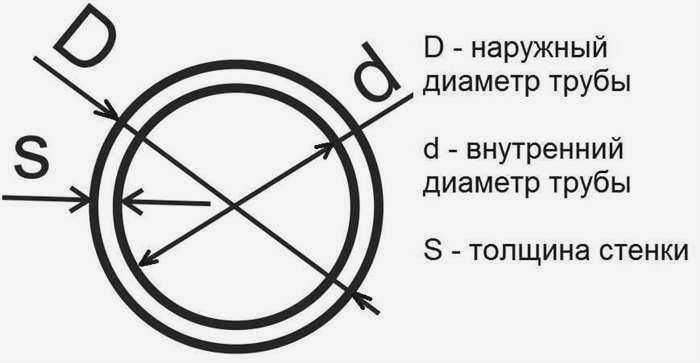

Размеры всех трубопроводных изделий обозначаются следующими цифрами:
- Ø – наружный Ø.
- Db – внутренний диаметр.
- h – толщина стенки.

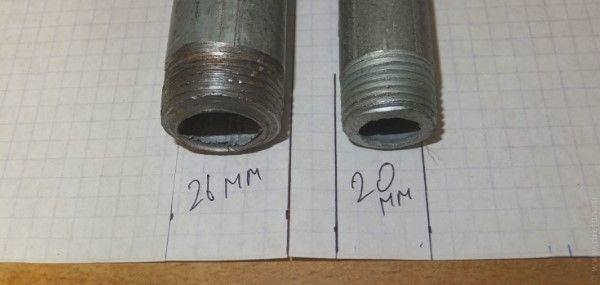

Раньше использовались только стальные трубы, и для них была создана система размеров. Например, диаметр полудюймовой трубы в мм составляет 12,7. Это ее внутренний размер. Это означает, что данная цифра учитывает не только размер полудюймовой трубы, но и ее пропускную способность.
Внешняя окружность полудюймовой заготовки составляет 2,1 см. Поэтому в таблице рядом с полудюймовой заготовкой обязательно добавляется слово труба. Зная точные размеры полудюймового и любого другого вида сечения, быстрее сделать правильный выбор соответствующих объемов.
Это хорошо видно из таблицы:
| Размеры (в дюймах) | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний Ø (метрический) | 12,7 | 19 | 22,2 | 25,4 | 38,1 | 50,8 |
| Ø резьбы (мм) | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |

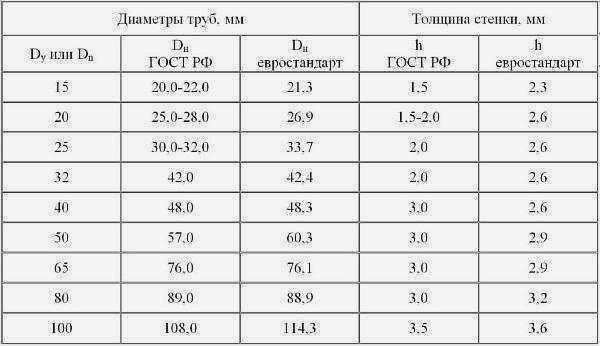

В настоящее время принято приводить эти размеры в соответствии с приведенной ниже таблицей:
В первой таблице диаметры труб (условное обозначение – Ø, о чем будет сказано далее в статье) указаны в миллиметрах, а во второй таблице используются дюймы (международное обозначение – inch или in, о чем будет сказано далее в статье). Неопытный мастер может задаться вопросом, почему это так. И какие обозначения считаются правильными?

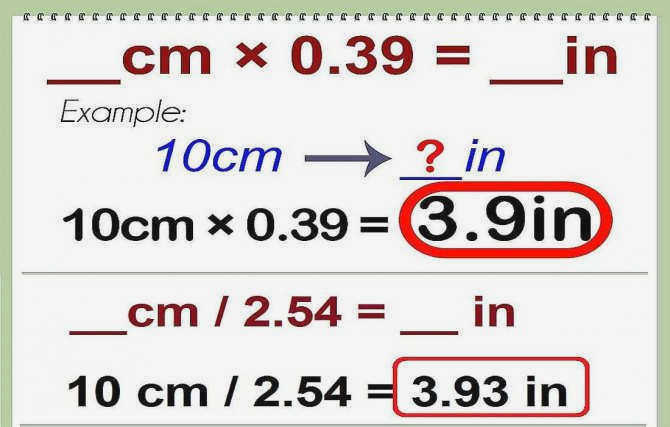

Преобразование дюймов в сантиметры и другие единицы измерения
Дюйм – это неметрическая мера длины, используемая в некоторых странах, таких как Великобритания, Канада и США. В переводе на русский язык. 1 дюйм равен 2,54 сантиметра..
Слово "дюйм" имеет голландские корни. В буквальном переводе оно означает "большой палец".Большой палец". По одной из версий, изначально длина 1 дюйма считалась длиной фаланги большого пальца взрослого мужчины.
Но, конечно, не у всех людей на планете большие пальцы одинакового размера. И поэтому эта версия происхождения слова "дюйм", хотя и является основной, подвергается некоторой критике со стороны многих ученых.
Поэтому существует еще несколько версий происхождения этой меры длины:
- дюйм равен трем высушенным ячменным зернамрасположенным рядом друг с другом. При этом зерна должны были быть взяты из центра колоса. Это определение было даже записано в указе английского короля Эдуарда I. Интересно, что такая мера длины, как "барлейкорн", что означает "ячменное зерно", до сих пор используется английскими фермерами. Она соответствует одной трети дюйма.
- Дюйм равен 1/36 ярда. Это определение было дано за столетие до короля Эдуарда I – его предшественником Генрихом I. Этот монарх ввел понятие ярда в британском королевстве, однако до наших дней сохранились два определения этой меры длины. Один говорит, что ярд – это расстояние от носа до большого пальца вытянутой руки. Другая говорит, что ярд – это длина меча, который король Генрих I всегда носил с собой.
Сегодня, когда употребляется слово ЯРД, оно автоматически означает меру длины, используемую в Соединенных Штатах. Она называется "английский дюйм".Английский дюйм.».
В математике его называют "w" и "cal", а также часто обозначается просто двойной перевернутой запятой "".
Какие бывают диаметры
Наружный диаметр – по этому принципу классифицируются все стальные трубы (кроме водогазопроводных) (малый Ø – 5-102 мм, средний Ø – 102-426 мм и большой Ø – от 426 мм);
Параметры бесшовного материала
| Холоднодеформированная труба | Термообработанная труба | ||
| Наружный диаметр (мм) | Толщина стенки (мм) | Наружный диаметр (мм) | Толщина стенки (мм) |
| 23 | 5 | 32 | 3 |
| 26 | 4 | 42 | 3.5 |
| 40 | 5 | 57 | 3.5 |
| 48 | 6 | 76 | 4 |
| 57 | 2.8 | 89 | 3.5 |
| 60 | 4.5 | 108 | 4 |
| 68 | 4 | 133 | 5 |
| 75 | 5 | 146 | 5 |
| 85 | 9 | 159 | 6 |
| 102 | 10 | 168 | 8 |
| 120 | 6 | 219 | 8 |
- Фактический внутренний размер является одной из основных характеристик и фитингов (арматуры), зависящих от толщины стенки;
- номинальное отверстие (или номинальный Ø) – номинальный размер водогазопроводных труб, указываемый в миллиметрах и обозначаемый как Dn или Dn, отличается от фактического внутреннего диаметра.
Параметры водогазопроводных труб
Наружный диаметр – это фиксированная величина, определенная ГОСТом. Для повышения прочности изделия увеличивается толщина стенки. Это приводит к тому, что фактические размеры внутренней окружности отличаются от номинального диаметра. Например, для трубы с наружным диаметром Ø273 и толщиной стенки 9 мм фактический внутренний диаметр составляет Ø255 мм, а условный проход – 250 мм, что является наиболее близким значением к стандартной шкале.
Номинальное отверстие (также известное как Ø номинальный) является относительной величиной и используется при монтаже элементов трубопровода. Оно связано с параметрами зазора. Обычно трубы с одинаковым номинальным диаметром имеют разную толщину стенок, поэтому их делят на нормальные и толстостенные.
Как выбрать диаметр
Диаметр водопроводной трубы определяет ее пропускную способность – количество воды, проходящей через нее в единицу времени. Пропускная способность зависит от скорости, с которой течет вода. Чем выше скорость, тем больше перепад давления в системе.
Конечно, существуют специальные формулы для расчета пропускной способности, а имеющиеся таблицы несколько упрощают расчеты. Однако процесс расчета по этим формулам и таблицам довольно сложен, поэтому они практически никогда не используются в бытовых установках. Более простым способом обычно является использование труб с определенным сечением:
- 3/8" или 1/2" для внутренней части жилища;
- для стояков – 3/4 или 1 дюйм.
Хочется надеяться, что приведенные в этой статье данные не только помогут вам правильно выбрать диаметр водопроводных труб для ремонта или замены, но и позволят, при необходимости, правильно соединить изделия, изготовленные по разным технологиям.

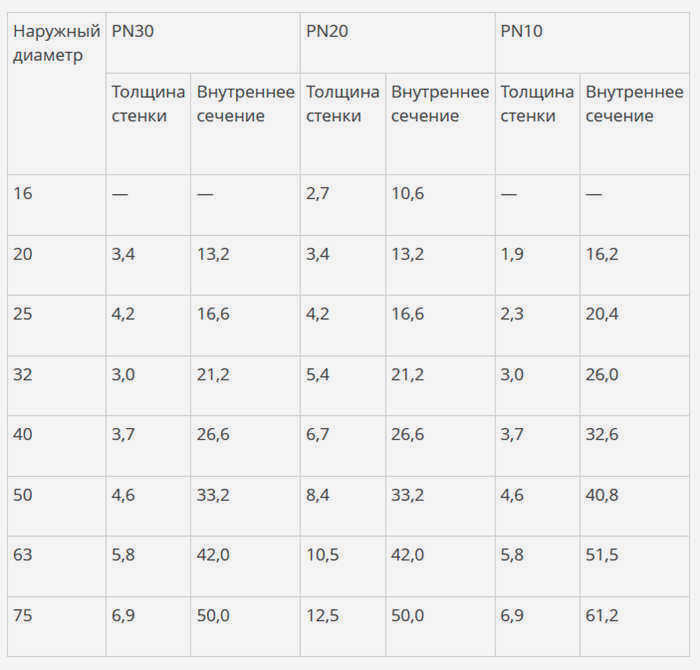

На сегодняшний день таблицы диаметров стальных труб
актуальны и сегодня, поскольку различные виды пластиковых и металлических труб используются практически во всех областях строительства. Для того чтобы легко разобраться в этом разнообразии материалов и научиться их сочетать, были разработаны такие правила, как таблицы диаметров для стальных труб и их эквиваленты для пластиковых труб. Для расчета веса трубы или ее длины можно использовать трубный калькулятор.
