Методы пайки алюминиевых проводов

Несмотря на то, что в современных электротехнических конструкциях алюминиевые провода все больше вытесняются медными, алюминий остается незаменимым материалом для изготовления проводов и кабелей большого сечения.

Причины этого лежат на поверхности – удельное электрическое сопротивление алюминия примерно в полтора раза больше, чем у меди, а объемный вес в три раза меньше.

Для кабелей большого сечения, где вес важнее прочности, алюминий является очевидным выбором. Площадь поперечного сечения алюминиевого проводника в полтора раза больше, чем медного, но при этом алюминиевый проводник в два раза легче медного. Помимо прочего, пайка используется для соединения проводов.

Методы пайки

Проблемой при использовании алюминиевых проводов является их быстрое окисление. Оксидный слой оказывает значительное влияние на прохождение электричества при выполнении соединений. По этой причине алюминиевые проводники спаивают.

Алюминиевые проводники в распределительной коробке могут быть спаяны с помощью паяльника или газовой горелки. Паяльник использовать сложнее, так как его невозможно нагреть до нужной температуры. Перегрев так же недопустим для алюминия, как и недогрев.

Металл обладает высокой теплопроводностью, и изоляция на большой площади от точки пайки может просто расплавиться.

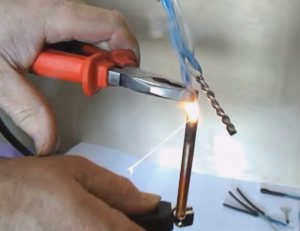

Регулировать температуру нагрева проще с помощью газовой горелки, но при этом требуется много времени для подготовки поверхности. Однако именно горелку придется использовать, если необходимо спаять вместе несколько массивных деталей. При пайке алюминиевых проводов их необходимо подготавливать в каждом конкретном случае.

Подготовка

Для выполнения процедуры потребуются следующие инструменты и материалы.

• Паяльник. Его мощность не должна превышать 40 Вт.
• Нож. Для снятия заусенцев и удаления верхнего слоя изоляции.
• Флюс. Используется для основного процесса.
• Канифоль. Этот ингредиент должен находиться в спиртовом или ацетоновом растворе.
• Припой. Вещество, изготовленное из свинца и олова.

А Вам также понадобятся обрезки проволоки из алюминия или меди. Сечение проволоки не должно превышать 4 мм в квадрате.

Перед пайкой материал необходимо подготовить. Стоит отметить, что алюминий – легкоплавкий металл. Температура его плавления составляет 660 градусов Цельсия. Поэтому при неосторожном нагревании алюминий легко повредить.

Еще одна трудность, которая может возникнуть при выполнении процесса, – быстрое окисление материала на воздухе. Оксидный слой, покрывающий поверхность, защищает материал от внешних воздействий. Он также становится препятствием для адгезии припоя к материалу. Поэтому его необходимо удалить. По сути, это процедура обработки проволоки.

Невозможно удалить фольгу механически, если только у вас нет под рукой соответствующего оборудования. Причина в том, что материал немедленно окисляется и образует новый слой.

Оксид можно удалить с помощью масла, которое перед проведением процесса необходимо прокалить при температуре 200 градусов Цельсия. Это необходимо для удаления активного кислорода из состава.

Удаление оксидного слоя с помощью масла – сложный и неудобный процесс при пайке металла в домашних условиях. Использование канифоли или других флюсов также не даст желаемого результата. Поэтому обычный подход заключается в одновременной обработке концов проводов с помощью флюса и механического метода.

Описание процедуры

Пайка алюминиевых проводов происходит в несколько этапов.

1. Сначала необходимо подготовить необходимые инструменты и расходные материалы. Важно разместить их таким образом, чтобы они всегда были под рукой. Кроме того, на этом этапе очищают рабочую зону, убирая ненужные предметы.
2. Следующий этап – непосредственная обработка металла. Поверхность проволоки очищается и обрабатывается специальным флюсом. Кроме того, проводится лужение и другие процедуры.
3. Третий этап – настройка техники. Регулировка используется для того, чтобы настроить оборудование в нужном режиме. Это обеспечивает надежное выполнение задачи и сохранение целостности заготовки во время пайки.
4. Следующий этап – основной процесс. С помощью точных и быстрых движений заготовки спаиваются между собой. Для этого в провода вводится небольшое количество припоя, а на концы наносится специальный состав для соединения компонентов вместе. Компоненты предварительно прикручиваются друг к другу.

Последний шаг – дать металлу остыть. Кроме того, после завершения работы проверяется прочность соединения.

Продолжение пайки

Пайка алюминиевого многожильного провода

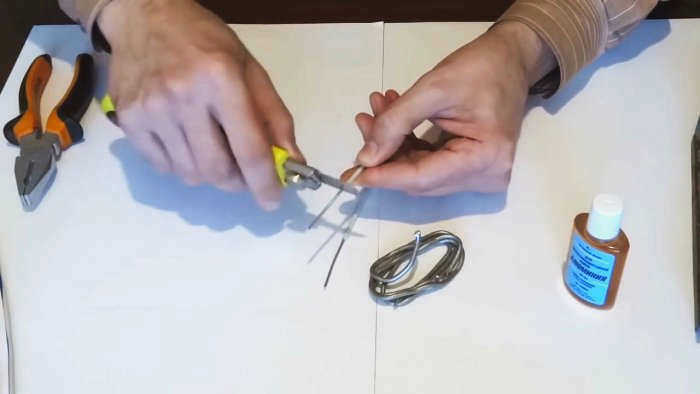

Начните с пайки скрученных алюминиевых проводов. Перед скручиванием проводов убедитесь, что поверхность алюминиевых проводов чистая. Если это не так, зачистите провод ножом. Поверхность провода должна быть светло-серебристой, а не темно-серой.

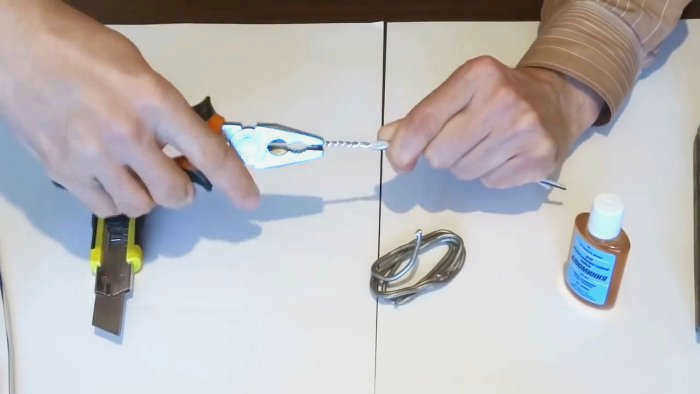

С помощью плоскогубцев сделайте пряди.

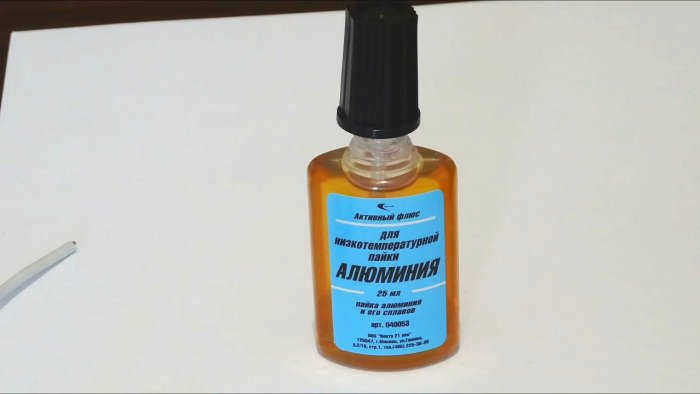

Для пайки алюминия используйте специальный флюс. Он может иметь конкретное фирменное название F-61A, F-59A, F-64 и т.д. или просто называться "алюминиевый флюс". Флакон объемом 25 мл стоит около 45 рублей.

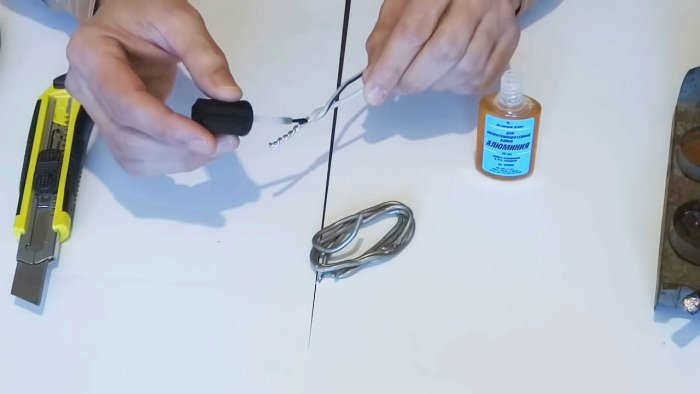

С помощью кисточки нанесите тонкий слой флюса на скрутку со всех сторон.

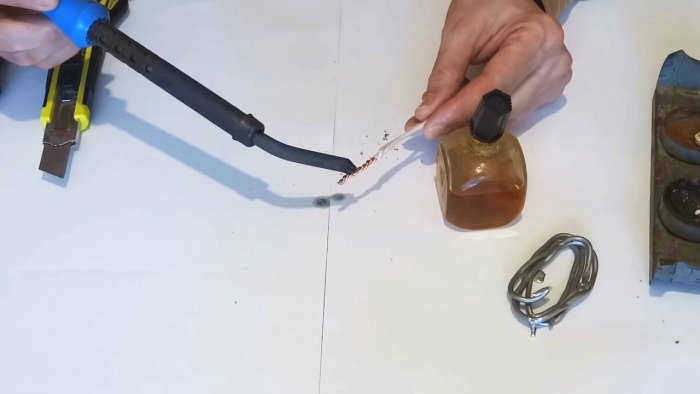

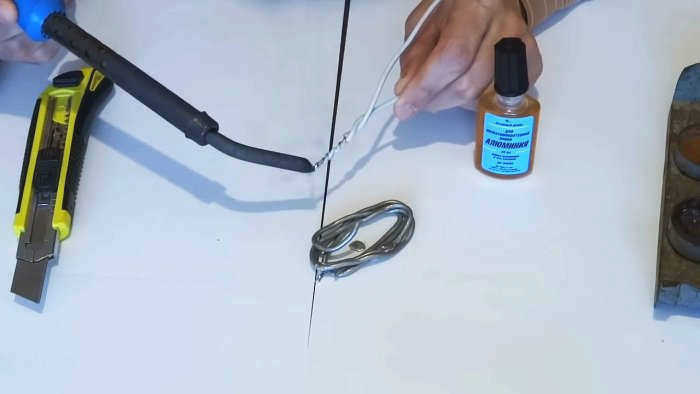

Когда жало паяльника нагреется до рабочей температуры, смочите флюс легким прикосновением. Поглаживая скрутку рабочей поверхностью щупа, нанесите на нее припой.

Припой и алюминий похожи по цвету, но это не мешает вам видеть, как припой растекается по поверхности проводов, заполняя промежутки между ними. Не переусердствуйте с количеством припоя, достаточно тонкого слоя на поверхности алюминия, избегайте застывших капель.

Самый простой способ пайки алюминиевых проводов без флюса

Если у вас когда-нибудь возникала необходимость припаять алюминиевые провода друг к другу или к медному проводу, вы прекрасно знаете, что просто так это сделать невозможно. Алюминий практически невозможно паять с обычным флюсом из-за мгновенного образования постоянного оксидного слоя, но есть простой способ сделать это без специального флюса.

Предметы, необходимые для пайки

• Наждачная бумага.
• Припой с канифолью (или обычный припой с отдельной канифолью) – http://alii.pub/5l1kkw.
• Любое минеральное машинное масло (подойдет и синтетическое).

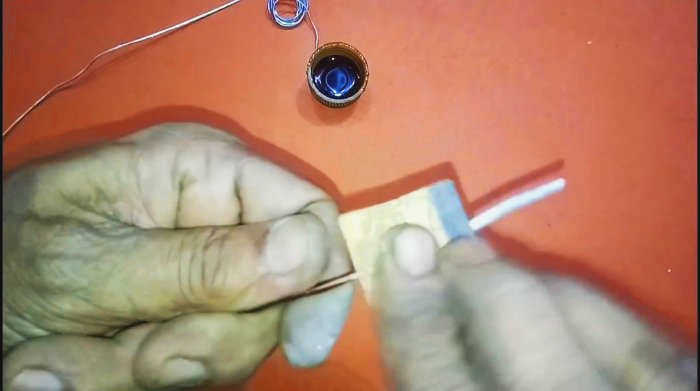

Отшлифуйте алюминий в месте пайки наждачной бумагой. В этом случае мы одновременно удаляем лаковую изоляцию.

Наждачная бумага сделает микроцарапины на месте пайки, что будет способствовать ее надежности.

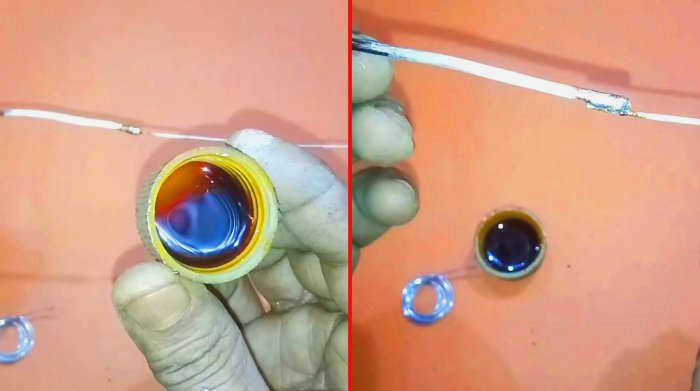

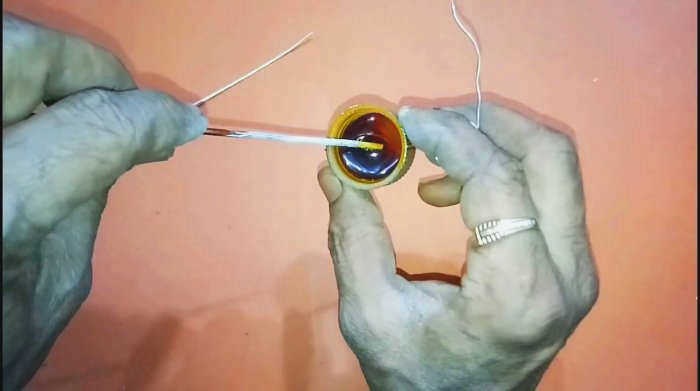

Окуните конец провода в масло.

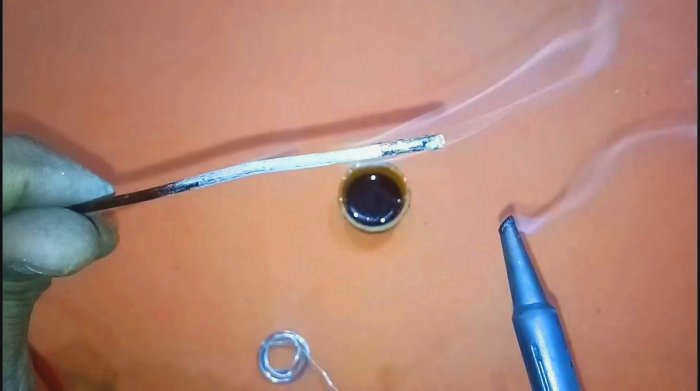

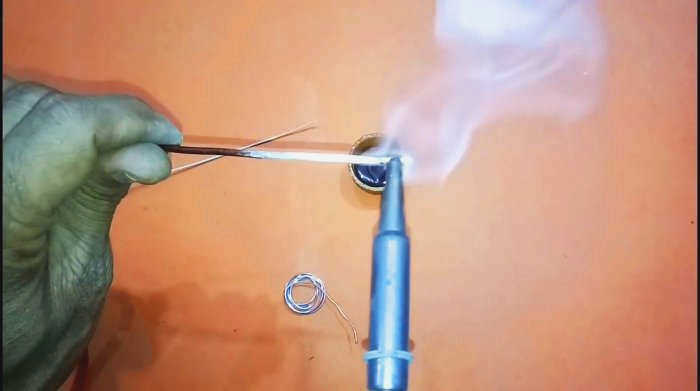

Паяем хорошо разогретым паяльником. Не перегревайте его, иначе масло быстро испарится, а оно действует как флюс и препятствует проникновению кислорода в среду пайки.

Секрет в том, чтобы во время лужения соскабливать проволоку жалом паяльника. Это удаляет оксидный слой, и припой прилипает к алюминию.

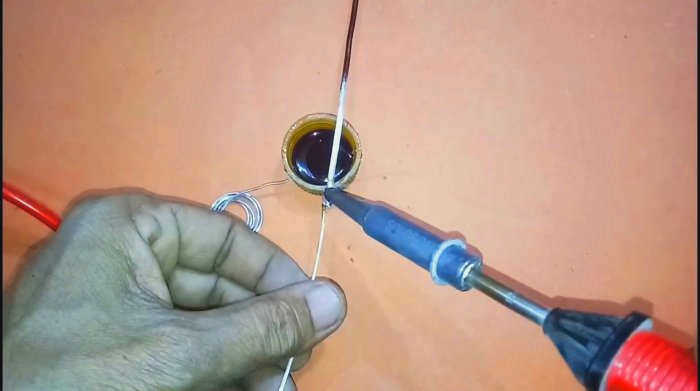

Затем мы лудим другой провод и спаиваем их вместе.
