Согласно ГОСТу, существует три варианта размеров типовых изделий:

Узнать размеры фундаментных блоков (ФБС), Таблицы, ГОСТ

Надежный фундамент – необходимое условие для строительства прочного и долговечного дома. В современном строительстве все большую популярность приобретают сборные или комбинированные фундаменты. Чтобы оптимизировать затраты на строительство фундамента и при этом обеспечить его высокую прочность, можно использовать бетонные фундаментные блоки Ф, ФЛ, ФБС и другие, широкий ассортимент которых позволяет выбрать изделия нужного размера.

• 91. Строительные материалы и строительство
• Строительные конструкции
• Бетонные конструкции *включая пригодность и безопасность бетонных изделий и бетонных конструкций

Статус документа: Заменен, введен в действие Название на английском языке: Бетонные блоки для стен подвалов. Технические условия Дата обновления информации о стандарте: , в 12:56 (более года назад) Вид стандарта: стандарты на продукцию (услуги) Дата начала действия стандарта: 1979-01-01 Срок действия ограничен: Дата последнего пересмотра документа: 2005-10-01 Коды документов ГОСТ 13579-78: Код ОКП : 583500 Код КГС : Ж33 Количество страниц: 11 Назначение ГОСТ 13579-78: Настоящий стандарт распространяется на блоки из тяжелого бетона, а также на пенобетон и плотный силикатный бетон, имеющие среднюю плотность (при высыхании до постоянной массы) не менее 1800 кг/м.куб. и предназначенные для возведения стен подвалов и технических подвалов зданий. Массивные блоки могут быть использованы для фундаментов Индекс(ы) SRSTI: 671131;671133;671153 Документ подготовлен организацией: Госкомдет гражданского строительства и архитектуры Госстроя СССР

Фундаментные блоки ФБС: размеры и ГОСТ … Размеры блоков ФБС ГОСТ 13579-78. бетонные блоки для стен … Размеры фундаментных блоков, таблицы … Блоки фундаментные ФБС (ГОСТ 13579-78…. Нормативные ссылки из текста ГОСТ 13579-78: Ссылки на ГОСТ: ГОСТ 5781-82 ГОСТ ГОСТ ГОСТ 10180-90 ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ 13015-2003 ГОСТ 17624-87 ГОСТ 18105-86 ГОСТ 21718-84 ГОСТ 22690-88Ссылки на другие: СНиП ;СНиП ;СН 165-76Скачать ГОСТ 13579-78 вы можете в следующих версиях: Дата добавления в версию файла: Скачиваний: Размер: Ссылка на скачивание: 12/12/2011 02:59 2245 Скачать ГОСТ 13579-78

Основные сведения

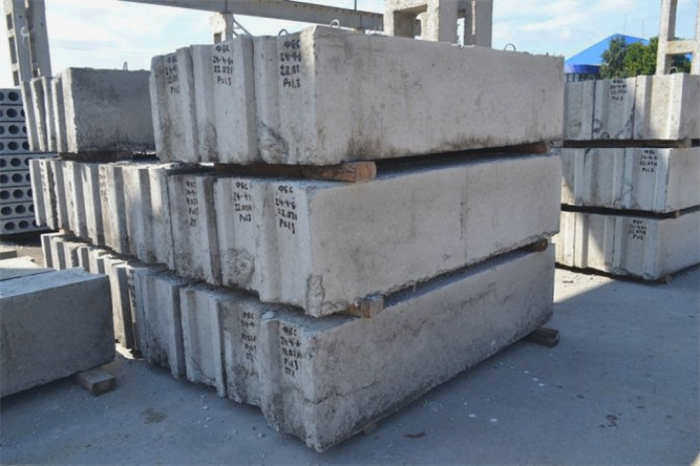

Бетонные блоки ФБС производятся методом литья в соответствии со стандартами вышеупомянутого ГОСТа.

Для производства блоков используется силикатный и керамзитобетон с прочностью не менее В 7,5. Поскольку такие изделия используются в различных климатических условиях, к бетону предъявляются определенные требования. Выбор бетона зависит от условий работы, нагрузок и климата. Если здание строится в суровом климате, используется бетон марки М-150 или М-200; в обычных условиях подходит М-100.

Блоки должны выдерживать давление не менее 1 800 кг на кубический метр и не иметь пустот внутри.

Морозо- и водостойкость железобетонных блоков должна соответствовать условиям эксплуатации строящегося здания.

Для облегчения монтажа блоки оснащены металлическими монтажными петлями.

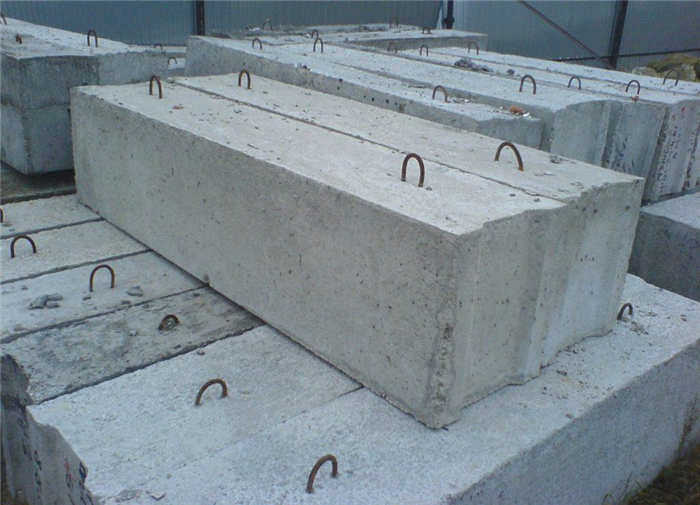

Что такое FSC

Это аббревиатура строительного материала, обозначающая монолитный фундаментный блок. Иногда вместо слова "монолитный" используют "строительный" или "стеновой", что, как правило, неверно.

Итак, установив, что означает ФБС, перейдем к самому строительному материалу. Эти блоки изготавливаются из тяжелого бетона. На рынке есть более легкие изделия из керамзитобетона или силикатного бетона плотного типа, но они используются только для небольших и не тяжелых зданий.

Производственный процесс основан на заливке бетонного раствора в формы с предварительно установленным стальным арматурным каркасом. Таким образом, блоки ФБС являются железобетонными изделиями. Именно этим обусловлена их высокая прочность.

Технические характеристики

Как правило, для производства ФБС используется тяжелый бетон плотностью 1800-2400 кг/м³. При этом, в зависимости от категории бетонной смеси, указывается и класс бетона. Например:

• если категория выше В7,5, то используется бетон класса М100;
• В12,5 и выше – М150;
• для тяжелого бетона: B3,5 – М50, B15 – М200.

Влагостойкость блоков по ГОСТу должна быть не менее W2. ФСБ должны спокойно выдерживать 50 циклов замораживания-оттаивания. О свойствах теплопроводности говорить не приходится, это чистый бетон. И хотя производители предлагают фундаментные блоки из легкого пенобетона, их теплоизоляционные свойства оставляют желать лучшего.

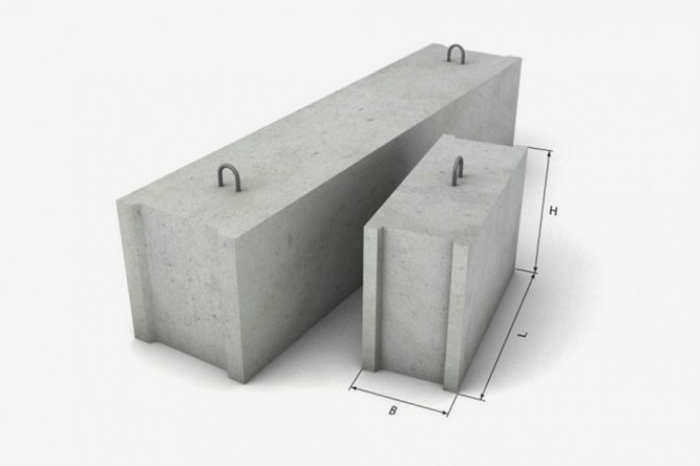

Рассмотрим обозначение блоков. Например, ФБС-24-4-6 т. Эти цифры указывают на размеры фундаментных блоков. Длина составляет 2380 мм, ширина – 400 мм, высота – 580 мм. Буква "т" указывает на то, что изделие изготовлено из тяжелого бетона. Если использовался силикатный бетон, то в конце обозначения ставится буква "с". Если это был керамзитобетон, то буква 'p', т.е. с пористой основой.

Обратите внимание, что минимальный вес фундаментного блока составляет 260 кг. Даже для этого вам придется использовать тяжелую технику. Обычно такие блоки используются для фундаментов легких конструкций. Для строительства дома чаще всего приобретают стандартные изделия весом 1960 кг.

Очень важно учитывать соотношение между весом блока и его размером. Например, если вес ниже стандартного, то, скорее всего, внутри изделия есть пустоты, снижающие прочность материала. Или если бетонный раствор не был должным образом уплотнен в формах во время заливки.

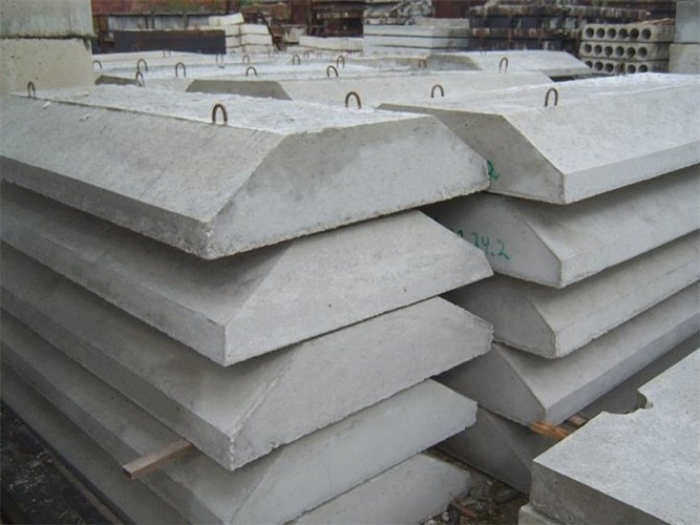

Обратите внимание, что производители предлагают и другие виды фундаментных блоков. Они отличаются только буквенным обозначением. Например:

Преимущества и недостатки сборного строительства

Выбор блоков для строительства фундамента дает следующие преимущества:

• Высокая скорость монтажа. Укладка занимает минимум времени благодаря крану; строительство можно начинать вскоре после установки. Традиционному фундаменту требуется не менее 28 дней для затвердевания после заливки бетонной смеси.
• Минимальные усилия. Большая часть монтажных работ выполняется с помощью специального оборудования, но не столько процесс заливки.
• Качество. Материал отличается высоким качеством, так как производится на заводе в соответствии с ГОСТом, с контролем качества (несущая способность, отклонения геометрии).

Смотрите также:
Справочник компаний, специализирующихся на ремонте фундаментов любой сложности

• Низкая стоимость. Технология имеет конкурентоспособную цену. Такой фундамент обойдется дешевле, чем его монолитный аналог, несмотря на использование техники.
• Долговечность. Бетонные изделия армируются сталью, благодаря чему нагрузка на конструкцию распределяется равномерно. Основание легко выдерживает температуру от -70 °C до +50 °C. Фундаментные блоки можно использовать на всех типах почвы и во всех климатических зонах.
• Долговечность. Срок службы составляет до 80-100 лет (при соблюдении технологии монтажа).

По сравнению с монолитным фундаментом, фундамент из ФБС имеет следующие недостатки:

Конструкция и выбор блоков

Материал блока позволяет укладывать стены подвала, которые "по совместительству" служат фундаментом строения. Конструкция получается довольно сложной, с несколькими уровнями, поэтому перед началом работ необходимо составить план фундамента из блоков ФБС, который основывается на проекте дома.

Этот документ содержит структурированную схему расположения фундаментных блоков с указанием их размеров и глубины. Если план составлен правильно, рабочие будут использовать его для установки элементов в правильном порядке.

Читайте также:
Нюансы выбора блоков ФБС по размерам, свойствам и марке

Для сложных проектов (например, с эркерами или дополнительными пристройками) лучше обратиться к специалисту для выбора планировки блоков ФБС. Если конфигурация дома простая, планировку можно выполнить самостоятельно. Существуют онлайн-калькуляторы для расчета фундаментных блоков ФБС, но они обычно работают с простыми планировками.

Есть два способа сделать это самостоятельно:

• Заранее подготовить макет (удобно в компьютерной программе). Это поможет вам понять, сколько и какого размера материала необходимо, как лучше укладывать и соединять блоки. Затем закажите необходимое количество материала (в магазине или у производителя). В это же время договариваются о доставке и монтаже.
• "Обратный метод": Сначала изучите ассортимент блоков от конкретного (ближайшего) производителя и используйте эту информацию для разработки планировки.

В обоих случаях необходимо предугадать, где будут проходить коммуникации, чтобы выбрать блоки нужной конфигурации. В противном случае вам придется их высверливать, то есть тратить дополнительное время и деньги.

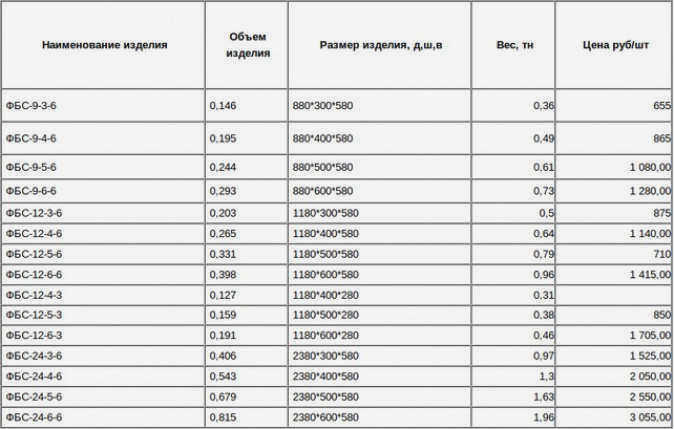

Производители и цены

Бетонные изделия, такие как ФБС и другие блоки, производят многие бетонные заводы, поэтому найти их в Москве и регионах не составит труда. Объемы производства могут быть разными, но все серьезные производители гарантируют высокое качество и соблюдение технологии в строгом соответствии с действующим ГОСТом.

Одним из крупнейших производителей ФБС в России является Завод Промышленных Строительных Блоков. Вся продукция производится в соответствии с ГОСТом, отличается долговечностью и высоким качеством, средняя цена на фундаментные блоки составляет от 1 200 рублей за штуку.

Российская компания "Вира" специализируется на производстве различных бетонных элементов. Ассортимент включает более четырехсот наименований, среди которых различные виды фундаментных блоков. Цена варьируется в зависимости от размера и типа, в среднем начинается от 1650 рублей.

Продукция компании "Мастер" отличается высоким качеством. Завод производит различные виды бетонных блоков, стоимость которых зависит от артикула, но находится на несколько более низком уровне по сравнению с другими производителями.

Александрийский керамзитобетонный завод производит различные виды бетонных изделий. Небольшие бетонные блоки, используемые для несущих стен, колонн, заборов, а также несущие элементы для полуподвалов, подвалов и первых этажей, пользуются большим спросом. Все блоки изготавливаются в специальных формах, что гарантирует точность измерений. Стоимость варьируется в зависимости от типа и размера элемента.

Златоустовский завод поставляет хорошую продукцию на строительный рынок – ассортимент включает ФБС, ФВП, ФБП, панели, лестничные марши, дорожные плиты и ригели. Все железобетонные изделия продаются по доступной цене, стоимость фундаментного блока начинается от 950 рублей за штуку.

Особенности монтажа фундаментных блоков ФСБ

Монтаж фундаментных блоков достаточно прост и не требует особых навыков, но предполагает использование специального оборудования.

Основные этапы монтажа ФСБ:

• Расчет количества и размеров фундаментных блоков, которые потребуются для создания фундамента. Сначала определите объем конструкции, разделив значение на объем одного блока.
• Подготовка фундамента – сначала насыпается слой песка толщиной 5-10 сантиметров, затем тщательно выравнивается и уплотняется. Ширина/длина основания должна быть на 25-30 сантиметров больше, чем планируемое здание.
• Правильно выровняйте участок с помощью отвеса и спиртового уровня.

• Установка ФБС с использованием подъемной машины. Предварительно рекомендуется установить маяки на углах, перемычках и пересечениях фундамента. С помощью нивелира проверяют выравнивание светофоров (между которыми натянута струна) на верхних плоскостях. Остальные элементы первого ряда выравниваются по струне. Между блоками оставляют зазоры для носителей (в зависимости от конструкции).

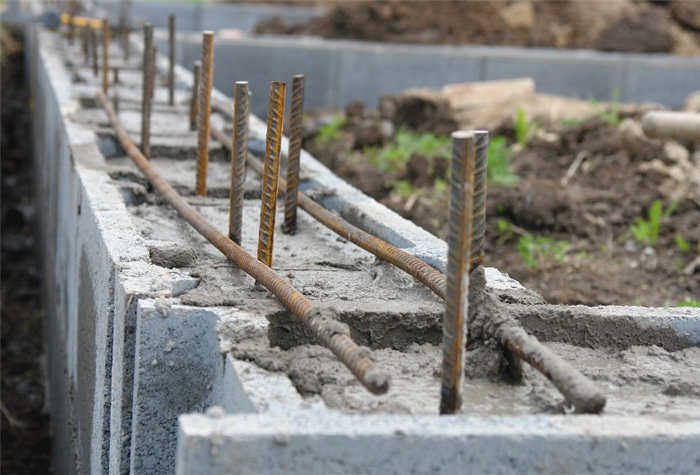

Правильность монтажа первого ряда напрямую влияет на геометрию всего фундамента. Точность выравнивания следует проверить с помощью нивелира. При необходимости все части подправляются ломом. Последующие ряды строятся по принципу кладки. Между рядами лучше всего укладывать слой бетонного раствора, уплотняемого штыковой лопатой.

Высота стандартного фундамента обычно составляет 5 рядов элементов. Блоки размером 40х60х20 сантиметров подойдут для небольших зданий.

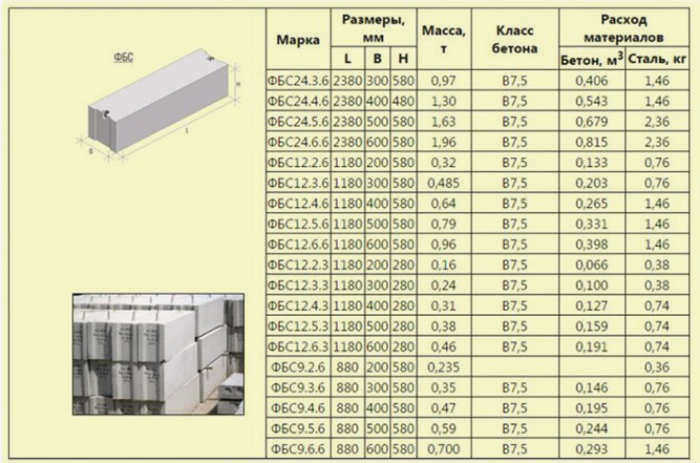

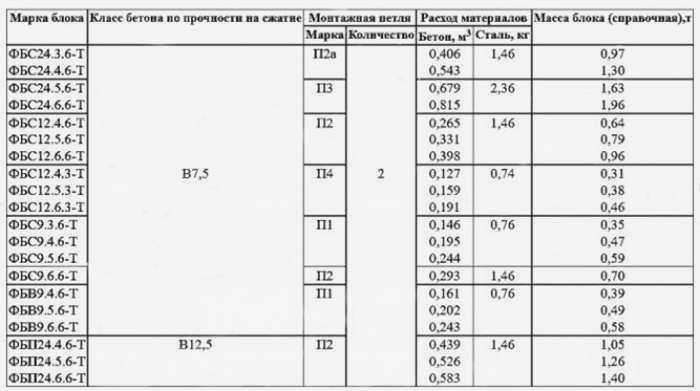

Размеры блоков ФБС можно найти в специальных таблицах. Если расчеты выполнены правильно и соблюдена технология монтажа, то с помощью блоков можно создать прочный и долговечный фундамент.
