Рекомендуется просверлить отверстия в верхних досках с прочной опорой. Для этого можно использовать доски настила, подмостки или леса, но не саму стену. Это опасно, так как сверло мощной строительной дрели может зацепиться во время сверления, что выведет плотника из равновесия и, возможно, собьет его со стены.
Соединение балок по углам и длине
Выражения "дом" и "стены дома" ассоциируются у людей с комфортом, безопасностью и теплом семейного очага. При строительстве современного деревянного каркасного дома основой прочного сруба является соединение бруса по углам и длине. Точное соединение древесины защитит дом от трещин, гниения и стремительно растущих расходов на отопление.
Выравнивание плоскостей квадратного или прямоугольного бруса не представляет сложности, если геометрия пиломатериалов правильная и первый ряд уложен правильно.
Перед началом монтажа необходимо провести подготовительные работы:
- высушить нагели и дюбели
- проверить гидроизоляцию фундамента – можно использовать как рулонный, так и гидроизоляционный материал, важно, чтобы слой был двойным;
- защитить дерево и деревянные соединительные элементы от гниения и огня.
Укладку первого этажа следует начинать с тщательного выравнивания. Места прогиба фундамента под лагами следует компенсировать деревянными клиньями. В углах ставятся шипы, чтобы материал мог двигаться под давлением веса бревенчатой конструкции. Брус крепится к фундаменту дома с помощью анкеров.
Внимание! Для того чтобы соединение между первой обвязочной балкой и фундаментом было герметичным, анкеры необходимо окончательно затянуть после заполнения всех зазоров между поверхностями.
Крепеж
Традиционные угловые крепежи – это дюбели, нагели, штыри (цилиндрические или прямоугольные деревянные стержни различных размеров), которые вставляются в бордюры между соединяемыми частями. Они изготавливаются из древесины твердых пород. В массовом строительстве это береза.
Существуют современные металлические соединители с надежным антикоррозийным покрытием.
Виды соединений балок
В процессе строительства дома важно соединить детали так, чтобы получившиеся грани лежали заподлицо друг с другом с точностью до мм. Отклонения в одной нити вызовут цепочку несоответствий, что скажется на качестве, несущей способности стен.
Существует три типа стыков.
- По углам, чтобы брус плотно прилегал к стене.
- Вертикально в стене.
- Горизонтально – в местах, где требуется большая длина.

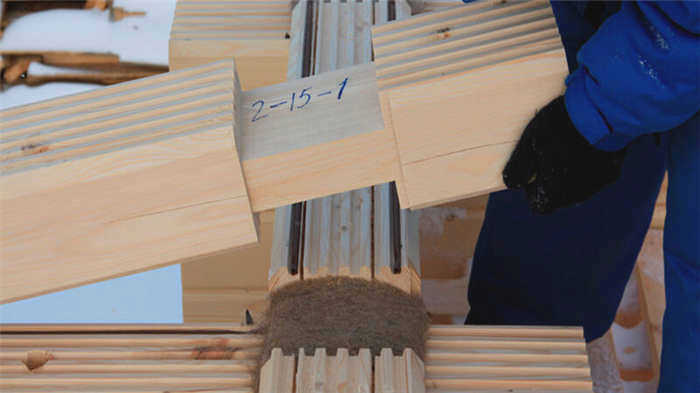

Все стыки прокладываются натуральным уплотнителем – джутовым или льняным волокном. Мох, обладающий антисептическими свойствами, в основном используется при строительстве бань, сезонных коттеджей, так как он частично выдавливается под весом тяжелого бруса с большим сечением.
Соединения под углом
Существуют различные способы соединения балок в углы. В прошлом их традиционно соединяли "в чашу", делая соединение не на концах, а немного дальше от них. В результате получалось поперечное соединение с выступающими наружу концами. Однако существует несколько способов не оставлять таких выступов, которые будут бросаться в глаза при наружной отделке.
Поскольку древесина имеет правильную геометрию с прямоугольным или квадратным сечением, ее гораздо легче соединять, чем бревна. Даже если оно имеет округлую форму. Такая форма упрощает разметку и пазование и позволяет получить плотные соединения.
Рассмотрим основные варианты того, как соединить балку под углом к себе:
- Стыковка. Самый простой метод, который не требует пропила или паза. Один брус прилегает к боковой стороне другого, а стыки скользят и смещаются в каждом ряду, как на предыдущем фото. Такое соединение очень хрупкое и требует дополнительной фиксации перфорированными стальными пластинами, скобами или другими крепежными элементами. Кроме того, стыковые соединения, даже при хорошей изоляции, со временем дают течь и пропускают влагу. Поэтому этот метод чаще всего используется в хозяйственных постройках и других нежилых зданиях.

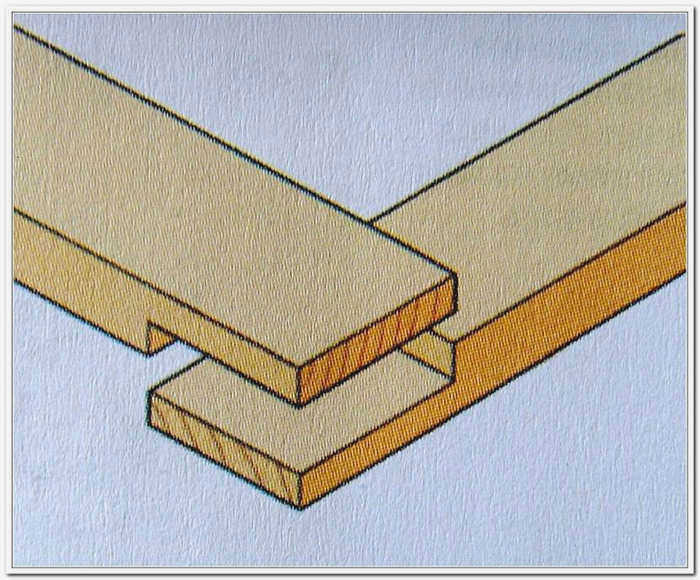

- Фахверк. Этот тип соединения очень распространен, поскольку доступен даже неопытным плотникам. Он предполагает удаление части балки на полпути вниз. В результате на концах образуются ступеньки, которые накладываются друг на друга. Для усиления стыков в них просверливают отверстия и вбивают в них нагели. Те же дюбели используются для крепления балок вдоль пролетов между углами.
Продольные соединения
Стандартный максимальный размер пиломатериалов разного сечения составляет 6 метров в длину. Этого часто недостаточно для возведения стен большого дома, установки стропил или укладки балок перекрытия. Приходится соединять 2 или даже 3 куска продольно. Другое дело, когда первый ряд опирается на фундамент или балку подоконного кольца, и другое дело, когда такой опоры нет. Нужно решить, как соединить балку так, чтобы она несла нагрузку не только от собственного веса, но и от опирающихся на нее конструкций.
Такие проблемы решаются так же, как описано выше. Крепление производится не просто под углом, а вдоль балок.
Для навесов, беседок и подобных конструкций сращенный брус может быть безопорным

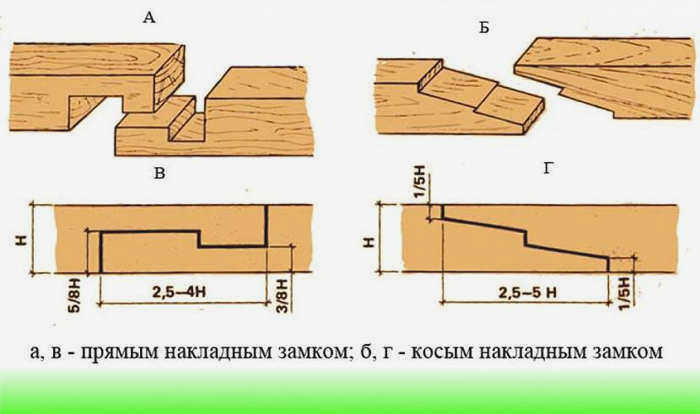

- Половинчатый брус. Это хорошо известное соединение, при котором симметричные прямые пропилы на концах прорезаются на половину толщины древесины. Более надежным соединением является косой паз. Однако в каждом случае требуется дополнительное крепление пластинами, штифтами или нагелями.
- Замковый механизм – диагональный. В этом случае соединяемые торцы также обрезаются по диагонали, но срезы не ровные, а градуированные с определенными параметрами для каждого выступа. Когда две балки выравниваются, они должны быть точно параллельны друг другу. "Ползучесть" предотвращается проверенным методом – забиванием дюбелей в стык. Без специального инструмента решить проблему соединения бруса 100х100 таким способом практически невозможно.
- Прямое соединение внахлестку. В торцы балок по всей их ширине врезается крепеж типа "липучка". Это самый надежный способ соединения "висячих" балок.
Как соединить балки, не оставляя зазоров?
Иногда требуются ровные и гладкие углы без выступающих балок. Для этого используются следующие методы соединения.
"Соединение встык".

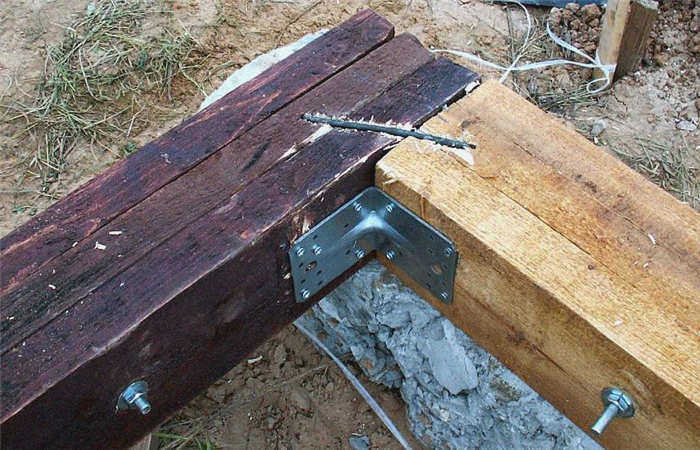

Это один из самых простых методов крепления. Балки крепятся под углом 90 градусов с помощью специальных крепежных скоб или стандартных крепежных элементов. Этот метод подходит как для горизонтальных, так и для вертикальных балок. Сам брус не подвергается отделке. Он используется для строительства всевозможных временных сооружений, навесов, полевых укрытий и многого другого. Готовую конструкцию можно легко разобрать и собрать заново, так как древесина не подвержена необратимым структурным изменениям.
Технология сращенного бруса претерпела инновационную модернизацию после создания передовых технологий обработки древесины. В настоящее время для усиления соединения используются скрытый шпунт и трапециевидный шпунт. Этот тип замка называется врезным, его форма и размеры стандартизированы и официально утверждены ГОСТом. Этот крепеж изготавливается на современном фрезерном станке.
Прочность изделия обусловлена очень точной обработкой заготовки. Шип прочно сидит внутри детали.
Это крепление может быть усилено строительным клеем, и углы любого здания, собранного таким образом, могут похвастаться прочностью и герметичностью. Лицевая сторона не нуждается в какой-либо обработке. В результате текстура древесины сохраняет свою однородность, повышая привлекательность фасада.
Использование дюбелей
Это соединение является одним из самых надежных способов соединения.
Нагель – это небольшая палочка, обычно изготовленная из твердой древесины. Он требует специальных пазов, которые проделываются в центре лицевой стороны первого бруса и на продольном крае второго бруса. Они вырезаются таким образом, чтобы две части идеально подходили друг к другу. Торцевой паз составляет одну треть всей поверхности. Это означает, что второй крепеж должен находиться на таком же расстоянии от края. После того как пазы созданы, в них необходимо вбить шпонку внахлест. Преимущество такого соединения заключается в том, что оно предотвращает смещение балок относительно друг друга.
Соединение внутренних и наружных стен
В деревянных домах довольно часто встречаются внутренние перегородки и внутренние стены из того же дерева. Это довольно удачная схема, которая органично вписывается в интерьер. Помимо внешней красоты, такие конструктивные элементы имеют и ряд практических преимуществ. Например, внутренняя деревянная стена имеет высокую прочность и плотность, а также обладает звукопоглощающими свойствами. Для изготовления такого элемента можно использовать пиломатериалы толщиной 10 сантиметров. Такой выбор обеспечит стене необходимую прочность и устойчивость к высокому давлению.
Для соединения внутренней стены с несущей стеной используются те же пазы и шпильки. В качестве альтернативы об этом можно позаботиться заранее и установить в необходимых местах вертикальные балки, которые будут использоваться в качестве тройника. Если этого не сделать, то во внутренней части предварительно уложенных стеновых плит вырезаются пазы, а в балках будущей перегородки или внутренней стены – клинья. Для того чтобы внутренняя стена получилась ровной и плотной, элементы необходимо соединить с помощью деревянных нагелей.
Как крепить в углах?
Со стороны может показаться, что крепить угловые соединения легко и что можно использовать один или два метода. Бревна легче соединять, чем цельные бревна, которые обычно использовались сто лет назад. Они хорошо обработаны, имеют правильную геометрическую форму и часто снабжены специальными пазами и выемками для быстрого соединения. Все разработанные методы получили емкие и образные названия.
- Полубрус, при котором часть бруса выбирается для формирования шипа при изготовлении соединения. Они укладываются друг на друга и закрепляются деревянными нагелями через предварительно просверленные отверстия. Для дополнительной прочности мастера используют нагели для крепления брусьев между двумя углами.
- Шпунт и паз – Практически аналогичный способ соединения углов, но если вырез в середине дерева имеет прямоугольную форму, то здесь он срезан под определенным углом.

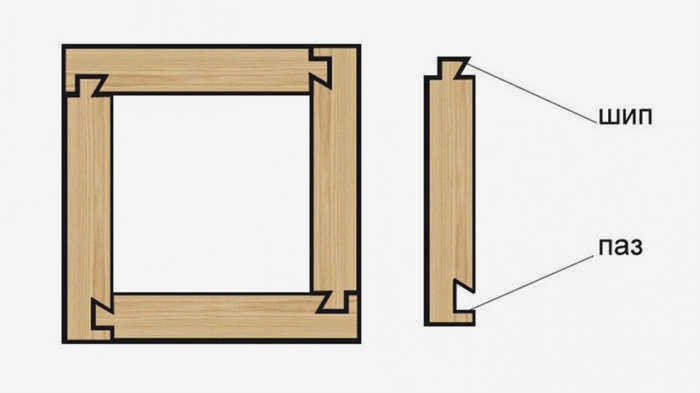

- "Ласточкин хвост" требует больше трудозатрат, но считается одним из самых прочных из всех существующих типов. На балках делаются нагели трапециевидной формы, которые вставляются в паз напротив. В замковом соединении трапециевидный нагель удерживается более прочно, и балки не расходятся.
- Ручка "без обдува" также известна как "ручка сковородки" или терморучка. Он также известен как угол сковороды или грелка. Это также межвенцовое соединение, но выполняется оно путем прорезания паза, а второй шип повторяет форму первого. В настоящее время его дополнительно прибивают деревянным дюбелем, тогда как в прошлом мастера добивались "герметичности" соединения простым подкладыванием деревянных волокон. Они использовались во внешних углах, чтобы холод не проникал в стыки.
Существует только два типа наружных врубок – с обрезками, оставленными перед сторонами угла, и без них. Сегодня плотницкие инструменты и опыт, а также продукция деревообрабатывающей промышленности позволяют выполнять множество типов соединений. Популярность деревянного строительства ничуть не меньше, чем строительство домов из самых современных и прогрессивных строительных материалов.
Варианты продольных соединений
Не менее важной частью процесса деревянного строительства являются продольные соединения. Мастера считают, что Хорошее продольное соединение не менее важно.Потому что от этого этапа зависит, как долго продержится тщательно установленная обшивка.
Если все этапы стыковки выполнены правильно, прочность и устойчивость здания будут гарантированы на десятилетия. Самый простой способ соединения – использовать прямой или накладной замок, и именно эти два типа востребованы в деревянном строительстве. Дополнительную надежность обеспечивает использование вертикальных штырей или нагелей.
Несколько советов от настоящих мастеров для тех, кто рискнул и начал строительство своими руками, не имея достаточного опыта в подобной работе.
- Удобный способ изготовления продольного соединения полдереваКогда срез является частью торца, но для большей прочности придется поставить два нагеля, иначе нужной жесткости соединения в зоне контакта не получится.
- "Ласточкин хвост – является вполне приемлемым вариантом продольного крепления.
- Комбинация метода "полудерева", при котором "птичий хвост" действует как фокус на верхнем выступе. В таком виде они прекрасно противостоят продольному расширению, неизбежному при сжатии древесины.
- Недостатком обычного метода половин является следующее. Недостатком метода обычной половины является то, что из-за продольных напряжений может образоваться щель.
- Бревна размером 150×150 мм можно надежно соединить с помощью простой замок внахлестку, Диагональный метод имеет тот же недостаток, что и метод половинок. Он сложнее для неопытных мастеров, но может выдержать потенциальную нагрузку.
Если строительные материалы в дефиците, то для соединения деталей лучше использовать шпунт или паз. Нередко для соединения двух кусков просто делается зазор, который в дальнейшем фиксируется гвоздями или дюбелями.
