Способы подключения датчиков движения к светодиодным прожекторам

Уличные фонари используются для освещения улиц и дорог, спортивных и игровых площадок, а также фасадов зданий, строительных площадок, складов и т.д. Их также устанавливают в местах, где постоянное освещение ночью не требуется, а пользоваться выключателем неудобно (автостоянки, задние дворы, фермы, коттеджи). Для того чтобы проекторы включались и выключались автоматически и только при необходимости, они оснащены детекторами движения (MD). Правильно установленный комплект представляет собой полноценную систему освещения, обеспечивающую значительную экономию электроэнергии.

Содержание

Типы детекторов движения

Эффективность пары “прожектор + датчик движения” во многом зависит от правильного ДД. На практике наиболее часто используются следующие:

инфракрасный;
ультразвуковой;
микроволновая печь;
комбинированный.

Все вышеперечисленные датчики имеют как преимущества, так и недостатки.

Инфракрасный

Принцип работы инфракрасных детекторов заключается в обнаружении изменений теплового излучения объектов в контролируемой зоне. Когда объект движется, его тепловое излучение попеременно передается через специальные линзы на датчик управления, который создает сигнал для включения осветителя. Чувствительность и размер контролируемой зоны зависят от количества и площади линз.

К недостаткам ICDD относятся:

Возможность ложных срабатываний (реагирование на любое тепловое излучение);
Низкая точность на открытом воздухе из-за воздействия прямых солнечных лучей и осадков;
Не реагирует на экранированные объекты, не пропускающие инфракрасное излучение
Недостаточный диапазон рабочих температур.

Основным преимуществом ИКД является высокая точность определения угла и дальности обнаружения движущихся объектов.

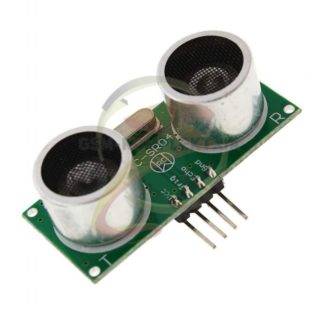

Ультразвуковой

Корпус ультразвукового преобразователя (UZDD) содержит генератор ультразвуковых волн, работающий на частоте от 20 до 60 кГц. Принцип работы заключается в том, что ультразвуковой приемник регистрирует изменения частоты, когда ультразвуковая волна отражается от движущегося объекта. С приемника посылается сигнал для включения света.

Основные преимущества USDD:

низкая стоимость;
Высокая эффективность в условиях запыленности и влажности;
На работу датчика не влияют изменения температуры окружающей среды и/или движущиеся объекты;
Материал движущихся объектов не влияет на работу ультразвукового датчика.

К недостаткам ультразвукового датчика относится небольшой радиус действия и срабатывание только при резких движениях объекта в контролируемой зоне.

Принцип работы DD UHF аналогичен принципу работы ультразвукового датчика. Однако, в отличие от последнего, встроенный приемник излучает волны на частоте около 5,8 ГГц с низкой мощностью (не более 1 мВт/кв. см). Микропроцессор генерирует команду на включение света, когда обнаруживает малейшее изменение частоты отраженного сигнала.

Преимущества датчика УВЧ:

Возможность обнаружения движущихся объектов за диэлектрическими или плохо проводящими препятствиями;
Обнаруживает едва заметные движения объекта;
Возможность работы при любой температуре воздуха и объекта;
Несколько зон наблюдения (при необходимости).

Микроволновые датчики могут реагировать на движение объектов за пределами контролируемой зоны. Они также стоят дороже. Кроме того, микроволновые волны, излучаемые постоянно, небезопасны для человека.

Комбинированные детекторы

Комбинированные датчики сочетают в себе несколько методов обнаружения. Комбинация инфракрасных и микроволновых датчиков считается наиболее удачной. Параллельные каналы обнаружения движения делают работу комбинированного датчика наиболее эффективной и точной.

Как подключить датчики движения к прожектору?

Схема подключения датчика движения к прожектору настолько проста, что ее может выполнить любой человек, имеющий базовое представление об электротехнике и электромонтаже. MA действует как автоматический выключатель и должен быть подключен между прожектором и сетевой розеткой. Для подключения ДД к отражателю вам понадобятся отвертка, клейкая лента, плоскогубцы, ножницы, паяльник, мультиметр и электрические провода достаточной длины (если вы устанавливаете ДД самостоятельно). Не помешает также отвертка.

Если ДД встроен в корпус прожектора, вам не нужно проводить никаких электромонтажных работ. Он необходим для самостоятельной установки ОУ в непосредственной близости от прожектора или на некотором расстоянии от него.

Процедура подключения

Подключите MA к фаре следующим образом:

Разберите DD – внутри находится клеммник, к которому подключены три провода: синий (ноль), коричневый (фаза питания)), красный (нагрузка). Значения проводов могут отличаться от приведенных, поэтому для уверенности рекомендуется проверить их мультиметром.
Снимите осветитель – внутри находятся два провода: ноль (синий) и фаза (красный).
Подключите осветитель к DD, соединив красный и синий провода (ноль) через клеммную колодку. Нулевой” контакт на клеммной колодке должен соединять все три компонента – сеть, осветитель и ДД. Для этого скрутите зачищенный конец одного из проводов сетевого кабеля с синим проводом прожектора, затем подключите его к синему проводу DD через клеммную колодку.
Вставьте зачищенный конец фазного провода силового кабеля в оставшееся гнездо клеммной колодки.
После проверки соответствия проводки и окончательной затяжки винтов в клеммных гнездах установите на место ДД и осветитель.

Затем систему можно подключить к электросети, протестировать и настроить.

ДД могут работать с осветителями, в которых в качестве источников света могут использоваться лампы накаливания, галогенные, светодиодные или флуоресцентные лампы. Проводка остается без изменений.

Использование мощных прожекторов требует включения в электрическую схему специальных контакторов (магнитный контактор), которые снимают часть нагрузки с контактов MA.

Регулировка MA

При установке фары с МА, первое, что необходимо сделать, это отрегулировать ее для получения максимального поля зрения. Для этого важны высота и угол установки. Угол установки можно регулировать с помощью поворотного кронштейна, а угол вертикального обзора можно найти в руководстве пользователя.

Рабочие параметры BD-проектора можно регулировать с помощью органов управления, ручки которых для удобства расположены на корпусе датчика. Они расположены в нижней части датчика и имеют соответствующую маркировку.

SENS (чувствительность) – регулирует интенсивность движения, на которое должен реагировать детектор. В начале рекомендуется установить контроллер на максимум и проверить, как извещатель реагирует на появление движущегося объекта (человека, автомобиля и т.д.) в контролируемой зоне. Обычная дальность обнаружения составляет 2-8 м. Извещатель не должен реагировать на летящих птиц или качающиеся ветки деревьев.

LUX (Яркость) – отрегулируйте уровень яркости, установив регулятор в положение MIN. SD будет работать только в полной темноте. При необходимости можно изменить уровень яркости.

ВРЕМЯ (время задержки) – устанавливает время срабатывания осветителя после того, как движущийся объект покинет контролируемую зону. Задержка времени обычно устанавливается в диапазоне от 5 секунд до 8 минут.

Как подключить датчик движения к прожектору?

Прожекторы – это тип осветительной техники, которая может использоваться для различных целей. Их можно использовать для освещения садового участка, гаражного помещения, территории вокруг загородного дома и т.д. Современный уровень технологий позволяет сделать этот тип освещения максимально энергоэффективным.

Однако для максимальной эффективности лучше подключить к прожектору датчик движения, который позволит включать свет только тогда, когда в определенной зоне находятся люди. Давайте попробуем разобраться, что нужно знать, чтобы сделать это самостоятельно, и как реализовать такую идею своими руками без особого труда и специальных знаний.

Электрическая схема

Начните с проверки того, как правильно подключить датчик движения к светодиодному или другому типу прожектора. Неправильная проводка может привести к короткому замыканию или неисправности. Даже при отсутствии электрической схемы даже новичок сможет разобраться в вопросе.

Хорошее место для начала – это найти оптимальные места для установки бытовой техники. Здесь необходимо учитывать функциональность каждой детали. Датчик должен быть установлен таким образом, чтобы он был ориентирован как можно дальше в направлении предполагаемой точки прибытия человека. Следует учитывать максимальное расстояние обнаружения, а также угол обзора.. Светодиодный прожектор для освещения должен быть установлен таким образом, чтобы он освещал как можно большую площадь.

Кроме того, следует учитывать длину кабеля, необходимого для соединения элементов между собой.

Теперь перейдем непосредственно к электрической схеме. Внутри корпуса светильника находится клеммная коробка, в которой смонтированы 4 цепи со следующими функциями и обозначениями:

Коричневый фазный провод L должен быть подключен к датчику;

Так называемый нейтральный рабочий провод, обозначенный N, от блока разделяется на 2 провода, идущие к датчику и к отражателю;

защитный провод с маркировкой PE от клеммы подключается к корпусу;

фазный провод от сенсорного выключателя, обозначенный A, идет к осветителю через клеммную колодку.

Для его правильной работы рабочий и защитный нули и фаза должны быть подключены к электропитанию от комнатного распределительного щита проводами соответствующих цветов.

Затем во внутренней цепи фаза и ноль с колодки поступают на датчики, отвечающие за освещение и движение, подготавливая их рабочую зону, источники питания и логику к использованию. Согласно плану, когда есть основания для активации устройства, внутренний контакт замыкается, что приводит к подаче потенциала фазы А на устройство. Это приводит к его активации.

Он открывается, когда в контролируемой зоне больше нет движения или когда появляется нормальный уровень освещенности, в результате чего прожектор автоматически выключается.

Защитный ноль, обозначенный PE, необходим для контроля и отключения возможной потери тока в случае повреждения целостности изоляции проводов осветительного устройства. Нулевая защита может быть опущена, если здание будет эксплуатироваться в специальной системе TN-C.

То есть, проще говоря, для подключения наружного прожектора с датчиком движения достаточно подсоединить к его гнезду провода питания с маркировкой PE, L и N.

Этапы настройки

Важно отметить, что недостаточно закрепить прожектор на поверхности и подключить к нему датчик движения. Также необходимо правильно и уместно отрегулировать его, чтобы он мог выполнять свою работу максимально эффективно. Можно установить следующие параметры:

Наиболее распространенные модели имеют три диммера, которые отвечают за регулировку вышеуказанных критериев, за исключением угла установки. Однако часто бывает так, что один из элементов управления отсутствует. В некоторых случаях при настройке параметра можно найти альтернативные решения.

Регулировкой этих параметров не следует пренебрегать, поскольку при правильной настройке этих функций можно сэкономить до половины электроэнергии, потребляемой прибором. Давайте рассмотрим каждый из вышеперечисленных параметров более подробно.

Угол установки

Первое, что необходимо учитывать при выборе угла установки, – это правильная настройка зоны обнаружения. Датчики обычно имеют шарнирный тип, позволяющий установить необходимый угол. Устройство должно быть расположено таким образом, чтобы площадь покрытия была как можно больше. Важен не только угол, но и высота, на которой будет размещен датчик.

Часто все эти рекомендации можно найти в инструкции к прибору. Их параметры будут зависеть от угла вертикального обзора и модели устройства. Также важно учитывать направление движения и плоскость, в которой оно происходит. Учет этих двух критериев позволит свести к минимуму возможность ложных тревог, а также образования так называемых мертвых зон.

Следует также отметить, что эта настройка доступна для всех категорий датчиков движения. Включая те, которые уже встроены в корпус фары.

Чувствительность

Параметр чувствительности, который в различных моделях часто называют Sens, является самым сложным для настройки.. Для регулировки имеется переменный резистор от минимума до максимума. Суть этой настройки заключается в том, что сенсорное оборудование не реагирует ни на какое движение, кроме появления человека.

Владельцам собственных домов или заведений, где есть домашние животные или служебные собаки, будет особенно сложно настроить чувствительность. Вполне вероятно, что датчик будет срабатывать на таких животных из-за их размера. Поэтому датчик будет думать, что это объект, на который нужно реагировать в любом случае.

Освещение

Еще один параметр, который можно отрегулировать, – это освещенность. Обычно это обозначается как Lux или день-ночь. Он должен быть установлен таким образом, чтобы свет включался ночью. Если этот параметр не задан, прожектор всегда будет включен.. Лучше всего устанавливать устройство после наступления темноты. Лучше всего начать с максимального значения, чтобы увидеть, когда устройство запустится.

После этого вы можете начать уменьшать его до необходимого значения. Это позволит вам выбрать наиболее удобный период времени, прежде чем детектор движения начнет обнаруживать различные объекты.

Иногда это значение невозможно установить на устройстве. В этом случае необходимо дополнительно включить датчик освещенности в схему системы. Это позволяет использовать прожектор только в ночное время, что значительно экономит средства.

Период задержки

Период задержки на устройстве обычно обозначается символом времени на корпусе. Эта функция указывает Как долго будет гореть прожектор с момента срабатывания датчика движенияЭта характеристика указывает, как долго осветитель будет оставаться включенным с момента отключения датчика, т.е. отсутствия движения в зоне датчика, до момента отключения освещения.

Чтобы избежать мигания осветителя, лучше просто не устанавливать никакого минимального значения. Сама настройка варьируется от 5 секунд до 10 минут. Конкретную настройку следует выбирать в соответствии с вашими личными потребностями и характеристиками освещаемой области.

Полезные советы

Что касается полезных советов, то перед покупкой таких устройств, как детекторы движения и прожекторы, следует заранее просчитать следующие показатели

Сумма, которую человек готов потратить на покупку таких устройств;

Где их установить; – Где их расположить; – Какой тип датчика

выбрать тип детектора

определите область, за которой будет осуществляться наблюдение

определите цели, которые должны быть достигнуты путем установки таких устройств.

Кроме того, если человек намерен самостоятельно установить всю систему, ему необходимо максимально подробно изучить документацию и разобраться в схеме и подключении всех необходимых компонентов системы.

Следует отметить, что датчики движения, совмещенные с прожекторами, очень просты в установке и станут отличным решением для людей, которые еще не имеют опыта в этом деле.

Также следует помнить об основных правилах безопасности при работе с электричеством.

В целом, однако, следует сказать, что подключение датчика движения к прожектору не является чем-то очень сложным. Самое главное – хорошо понимать, что вы делаете, зачем вы это делаете, и иметь хотя бы базовые знания в области электротехники.

На видео ниже вы можете наглядно увидеть особенности подключения датчика движения.

Схема подключения датчика движения к светодиодному прожектору

Освещение территории вокруг вашего дома – важный аспект ландшафтного дизайна. Удобнее не пытаться добраться до замочной скважины в темноте, а видеть все происходящее при свете фонаря. Использование уличного освещения считается одной из мер по повышению безопасности – вряд ли злоумышленники захотят проникнуть в освещенный двор.

В этом отношении удобно уличное освещение с датчиками заполняемости. Прежде чем подключать датчик движения к светодиодному прожектору, необходимо знать основные особенности процесса и функции такого осветительного оборудования.

Принцип работы

Задача датчика движения – включить освещение, когда человек входит в комнату. Через некоторое время освещение выключается. При правильной установке потребление энергии на освещение территории снижается на 70%.

Светодиодный прожектор

Схема переключения зависит от типа используемого датчика, а точнее от

Инфракрасный. Датчик обнаруживает и реагирует на изменения теплового излучения (ИК) в покрываемой зоне. Когда объект движется, каждая отдельная линза фокусируется на нем, сигнализируя о необходимости включения прожектора. Чувствительность прибора зависит от количества линз в нем – чем их больше, тем выше чувствительность. Среди недостатков этого типа: ложные срабатывания и пониженная точность, он не может работать при любых температурах. Что касается положительных характеристик, то он имеет возможность точной настройки диапазона, не дает никакого излучения.
Ультразвуковой. “Разведка” рабочей зоны осуществляется с помощью неслышимых для человека звуковых волн. Если обнаруживается изменение частоты отраженной волны, активируется отражатель. Основной эффект, возникающий в этих датчиках, – это эффект Доплера. Устройство имеет недостатки, включая негативное воздействие на домашних животных и небольшой радиус действия. Он срабатывает при резких движениях или медленном перемещении небольшого объекта, все зависит от настроек. Если он настроен неправильно, существует риск, что злоумышленник сможет обмануть датчик. Плюсом является то, что они недорогие, могут работать при любой температуре и способны обнаруживать движение независимо от наличия препятствий перед объектом.
Микроволновая печь. Датчик этого варианта излучает высокочастотные электромагнитные волны, которые, отражаясь от объектов, изменяются, что улавливается приемником. Принцип работы аналогичен предыдущей версии. Недостатки этих моделей: высокая цена, возможное ложное срабатывание. Считается, что микроволновое излучение опасно для человека. Что касается преимуществ, то они включают способность обнаруживать объекты за тонкими стенами, дверями и стеклом. Его производительность не зависит от температуры, и он имеет небольшие размеры.
Комбинированные модели. В основном они используются в системах сигнализации. Они сочетают в себе несколько технологий, упомянутых выше. Они исключают недостатки и умножают преимущества. В большинстве случаев инфракрасные датчики комбинируются с микроволновыми датчиками света – в этом случае можно добиться как обнаружения движения, так и срабатывания прожекторов.

Эти датчики работают со светодиодными, галогенными прожекторами или прожекторами накаливания.

Варианты светодиодных прожекторов для содержания ↑

Варианты прожекторов с датчиком движения

Светодиодные прожекторы с датчиками движения классифицируются по различным признакам. Важной классификацией является защита от пыли и влаги. Снаружи существует множество негативных факторов, которые не должны влиять на работу устройства.

Оптимальная степень защиты – IP65. Это означает, что датчик полностью защищен от проникновения пыли, а вода не попадает внутрь датчика независимо от направления потока. Можно найти рекомендации по датчикам с защитой IP44, но этого недостаточно для применения вне помещений. Это означает защиту от проникновения предметов толщиной более 1 мм и защиту от капель или брызг, летящих под углом. Этого недостаточно для свободной работы механизма.

Сам датчик движения можно расположить следующим образом:

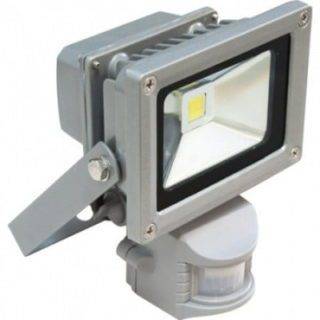

В корпусе светодиодного прожектора – эти устройства можно назвать компактными, так как они имеют наименьшие размеры.
Один элемент с отражателем, но в корпусе, отдельном от осветительных элементов.
Прожектор и датчик присутствия являются отдельными элементами. Последний может быть установлен независимо от светильника.

При покупке приспособления следует обратить внимание на угол и дальность действия датчика. Этот параметр должен измеряться в зависимости от места установки и размера зоны, которую будет охватывать датчик.

Обратите внимание на диапазон при покупке для содержания ↑.

Схемы подключения

Будет ли работать система с датчиком движения и прожектором или нет, зависит от проводки. Самым важным справочным материалом является инструкция по эксплуатации, в которой подробно описано, как подключить прибор к сети 220 В.

Если корпус отражателя и датчик являются отдельными компонентами, они могут быть размещены независимо друг от друга. Это решение считается лучшим, но датчик должен быть ориентирован в направлении места, где будут появляться люди. В этом случае необходимо учитывать угол обзора и площадь реакции. Прожектор можно разместить в удобном для освещения месте, чтобы полностью охватить своим светом необходимую площадь.

Типичная схема подключения показана на рисунке:

Стандартная электрическая схема

Чтобы подключить детектор движения к прожектору, откройте крышку устройства, что откроет доступ к клемме для подключения. Перед началом работы со жгутом проводов найдите фазный провод, проверив его тестером. Он должен быть подключен к клемме датчика коричневым проводом. Ноль подключен к фаре и к датчику. Остается только подключить оставшийся провод к свободной клемме.

Совет: Иногда лучше оставить выключатель в цепи, чтобы управлять светом вручную. Они должны быть подключены параллельно. Это поможет, если вам нужно оставить светильник на улице дольше, чем позволяют настройки датчика.

Несколько датчиков также могут быть подключены к одному прожектору, если к освещаемой зоне есть несколько подходов, которые не могут быть охвачены одним устройством. В этом случае датчики подключаются параллельно, прожектор загорается, как только срабатывает любой из подключенных к нему датчиков. Подключите, как показано на рисунке ниже:

Схема подключения двух датчиков движения

Если устройство установлено в прожектор, нет необходимости отдельно подключать датчик движения к прожектору. Схема аналогична стандартной: отдельное подключение для каждого светильника MA не требуется.

Все работы по подключению должны проводиться при выключенном предохранителе в распределительном щите, и к кабелям не должно быть подключено питание.
Используйте отвертку для проверки напряжения во время процесса.
Важно не перепутать подключение переменного тока: фаза должна быть подключена к фазному проводу, а нейтраль – к нейтральному проводу.
По окончании подключите к сети, проверьте правильность работы системы и установите датчик движения.

Видеоинструкция

Регулировка датчика

В современных датчиках движения различных типов можно регулировать чувствительность, яркость, время задержки и угол установки. Правильная регулировка приведет к лучшему энергосбережению. Все регулировки можно выполнять вручную.

Кнопки регулировки светодиодного прожектора

Важно: Не все датчики имеют эти параметры настройки, некоторые имеют только время задержки и чувствительность или время задержки и уровень освещенности.

Монтажный угол

Первое правило – правильно настроить зону обнаружения, для чего необходимо отрегулировать угол установки. Детекторы имеют поворотное крепление, которое помогает правильно отрегулировать угол наклона. Извещатель должен быть установлен в таком положении, чтобы зона покрытия была как можно больше. В этом случае очень важен не только угол, но и высота, на которой расположен детектор. Часто такие рекомендации даются в инструкции – они зависят от модели прибора и вертикального угла обзора. Также важно направление движения и в какой плоскости. Это позволяет избежать мертвых зон и ложных тревог.

В любом случае, это может быть адаптировано к любому типу датчика движения, даже если он встроен в корпус проектора.

Чувствительность

В различных моделях этот параметр обозначается как “смысл”. Переменный резистор позволяет регулировать от минимального до максимального значения. Эта корректировка считается сложной. Идея заключается в том, что датчик не должен реагировать на мелких животных, но при этом должен уметь обнаруживать людей.

Особенно сложно будет отрегулировать этот параметр владельцам, у которых на заднем дворе живет большая собака. Скорее всего, датчик сработает, потому что он слишком большой, и датчик все равно “увидит” его как объект, на который нужно реагировать.

Освещенность

Этот регулятор обозначается на датчике как “люкс” и также называется “день-ночь” благодаря отличительным значкам на устройстве. Он должен быть настроен на включение света в ночное время. Если его не отрегулировать, он будет оставаться включенным 24 часа в сутки. Лучше всего устанавливать его, когда на улице стемнеет. Начните с максимального значения, проверьте, когда оно срабатывает, и уменьшите до необходимого значения. Таким образом, вы можете выбрать время, в течение которого датчик начнет обнаруживать движение объекта.

Органы управления на корпусе проектора

Время задержки

На это указывает “время” на теле. Этот параметр определяет, как долго прожектор будет оставаться включенным с момента отключения самого датчика, т.е. с момента отсутствия движения в зоне до момента отключения света. Чтобы избежать мигания, лучше не устанавливать минимальное значение. Настройка варьируется от 5 секунд до 10 минут. Вы должны решить, какой вариант выбрать, исходя из собственных потребностей.

Информационное видео

Передвижной датчик внешней освещенности – практичная альтернатива для садовых участков и частных домов. Вы можете использовать светодиодный прожектор экономично и рационально. Такая система может быть создана как на заднем дворе, например, для освещения, так и у ворот для облегчения въезда на автомобиле.

Схема подключения детектора движения для светодиодных прожекторов

Во многих случаях использование датчика движения в сочетании с уличным освещением может привести к значительной экономии электроэнергии. Датчик обнаруживает присутствие людей или транспортных средств там, где они не находятся постоянно – в подъезде многоквартирного дома, между гаражами, в складских помещениях. Свет включается только тогда, когда он необходим. Если такой датчик не предусмотрен конструкцией, вы можете самостоятельно подключить датчик движения к внешнему или внутреннему светодиодному прожектору.

Разновидности фар с датчиком движения

В настоящее время происходит активное вытеснение светодиодных прожекторов, построенных на различной основе – лампах накаливания, галогенках и т.д. С точки зрения обсуждаемой темы, между ними нет принципиальной разницы – подключение датчика движения к для каждой фары одинаково. Однако низкое энергопотребление светодиодных устройств во многих случаях позволяет подключать датчики без собственной контактной группы и без необходимости увеличения нагрузочной способности с помощью промежуточных реле.

Стоит выбрать датчики движения в сочетании с фотореле. Он отключает прожектор в дневное время и дополнительно экономит электроэнергию без ручного управления. Это не влияет на схему подключения. Также удобно использовать извещатели с регулируемой задержкой выключения, которая позволяет покидать контролируемую зону с включенным светом.

Как подключить детектор к прожектору

Выходной контакт детектора действует как выключатель питания для прожектора. Большинство датчиков требуют питания от сети 220 В – за исключением устройств, работающих от батарей. Поэтому к детектору движения должны быть подключены три токопроводящих провода:

Фаза;
фаза; и нейтральная;
кабель питания от датчика к облучателю.

Для большинства датчиков заземление не требуется. Поэтому можно использовать трехжильный кабель. Лучше найти кабель с изоляцией проводников другого цвета, но без желто-зеленой маркировки, используемой в линиях PE. Это не повлияет на производительность системы, но может запутать технических специалистов при последующем ремонте.

Окончательная схема выглядит следующим образом. Сечение кабеля должно быть выбрано в соответствии со следующими условиями:

Кабель должен быть рассчитан на полную потребляемую мощность рефлектора;
Падение напряжения по длине двойной линии не должно превышать 5% (а лучше меньше), иначе световой поток отражателя будет значительно снижен;
В целях обеспечения механической прочности сечение проводов должно быть не менее 2,5 мм кв.

Нагрузочная способность медных проводов различного сечения приведена в таблице. Алюминий не должен использоваться в системах освещения.

Таблица выбора кабеля в зависимости от мощности светильника.

Сечение кабеля, кв.ммМаксимальная мощность при 220 В, ВтПри укладке на открытом воздухеС проложенными трубами0,52400-0,753300-1,0370030001,5500033002,0570041002,5660046004,090005900

Как видно из таблицы, в худшем случае для питания светильника мощностью 4600 Вт достаточно провода сечением 2,5 мм². Для светодиодных светильников этого достаточно для создания светового потока, эквивалентного световому потоку лампы накаливания мощностью около 36 000 Вт. Поэтому 2,5 квадратных метра кабеля (минимальная механическая прочность) покрывают 99+ процентов разумного электропитание светильников. И только для очень длинных линий и очень мощных потребителей может потребоваться увеличение сечения до 4 мм кв. Лучший способ проверить линии на потерю напряжения – использовать онлайн-калькулятор. Вам понадобятся некоторые основные данные:

общая длина линии (от источника питания до детектора и от детектора до осветителя);
сечение и материал проводников;
ток нагрузки (мощность осветителя).

Еще лучшее решение – построить систему с возможностью перехода в ручной режим управления и дополнительным переключателем. Для этого необходим трехпозиционный переключатель.

Установив переключатель в ручной режим (P), вы можете управлять освещением с помощью дополнительного переключателя. Он также полезен в случае выхода из строя фотоэлемента – для ремонта. Положение O используется для вывода системы из работы. Если этот режим не требуется, можно использовать двухпозиционный переключатель (P-A). Селектор режимов и ручной выключатель могут быть расположены на отдельной панели управления освещением.

Если расположение контактов датчика движения не позволяет коммутировать полную нагрузку прожектора, в качестве пускателя можно использовать повторное реле.

Пускатель также может быть расположен в распределительном устройстве. Схема может быть объединена с промежуточным реле и трехпозиционным переключателем.

Подключение нескольких датчиков к одному осветителю

Бывают случаи, когда для управления одним осветителем необходимо контролировать несколько зон. Например, два въезда в гаражный комплекс или въезд для автомобилей и вход для пешеходов. Может случиться так, что один датчик не охватывает все зоны. В этом случае необходимо установить несколько датчиков так, чтобы каждый из них охватывал разную площадь. Существует две возможности подключения таких датчиков:

Если группа выходных контактов каждого датчика должна коммутировать полную мощность осветителя, контакты могут быть подключены параллельно (установка по схеме ИЛИ).

Важно! Плохой идеей является параллельное подключение двух датчиков движения, контролирующих одну и ту же область, без промежуточного пускателя, чтобы “увеличить нагрузочную способность” контактных групп. Никакая регулировка не может обеспечить идеальное одновременное срабатывание детекторов. Это приведет к тому, что один из детекторов сработает раньше. В результате обе контактные группы потерпят неудачу.

Настройка детектора и устранение ложных срабатываний

Детектор движения настраивается в соответствии с инструкциями производителя. Перед использованием системы прочтите руководство.

В большинстве случаев чувствительность устройства должна быть установлена таким образом, чтобы оно не реагировало на мелких животных, летающих птиц, мелкие предметы, переносимые ветром, и т.д. Чувствительность можно настроить для каждого типа датчика.
Некоторые извещатели имеют возможность установки задержки деактивации. Эта функция удобна, так как вы можете убедиться, что человек или транспортное средство покидает зону контроля датчика, не выключая свет. Он регулируется в зависимости от местных условий и составляет от нескольких секунд до нескольких минут. Рекомендуется первоначально установить настройку на минимальное значение, а затем увеличить его, исходя из опыта использования.
Если детектор движения совмещен с фотореле, необходимо установить уровень срабатывания. Это делается вечером, когда достигается желаемый уровень освещенности. Поверните ручку управления, чтобы включить свет (может потребоваться имитация движения объектов для срабатывания детектора). При необходимости уровень переключения можно установить более точно в последующие вечера.

При правильной и тщательной настройке ложные срабатывания должны быть сведены к минимуму. Если полностью избежать несанкционированного включения света невозможно, можно попытаться отрегулировать положение и направление поля зрения датчика таким образом:

он не подвергается воздействию прерывистых источников света (фары проезжающих автомобилей и т.д.)
в поле его зрения отсутствуют периодические источники тепла (дымоходы, трубы отопления и т.д.)
мелкие животные не смогли приблизиться к детектору.

Также следует проанализировать местные условия, подумать о том, что может быть источником помех, и принять соответствующие меры. Наградой за это будет долгая и бесперебойная работа автоматической системы освещения.
