Соединение является высококачественным и долговечным. Недостатки: высококачественная сварка требует специального оборудования (специального сварщика), требует навыков работы, трудоемка и соединение невозможно разъединить.

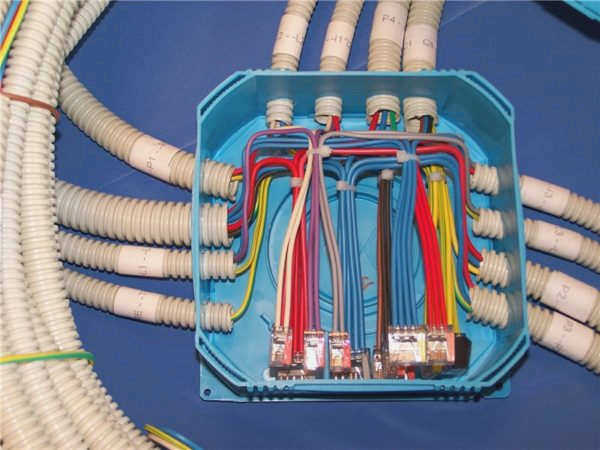

Как соединить провода в распределительной коробке?
Соединение проводов в распределительной коробке требует особой тщательности. От правильно выполненной работы зависит не только надежная работа электрооборудования, но и безопасность помещений.
Провода от распределительной коробки распределяются по отдельным комнатам квартиры или дома. В каждой комнате обычно имеется несколько точек подключения (розеток и выключателей). Для стандартизации способа подключения проводов и их концентрации в одном месте используются соединительные коробки (иначе называемые "распределительными коробками" или "разветвителями"). В коробках находятся кабели от всех энергопотребляющих приборов.
Кабели в коробке прокладываются не бессистемно, а в соответствии с точными правилами, изложенными в Правилах устройства электроустановок (ПУЭ). Согласно инструкции по монтажу, все соединения и ответвления кабелей в коробке должны выполняться исключительно в распределительной коробке. Кабели прокладываются вдоль верхней части стены, но не ближе 15 сантиметров от потолка. Когда кабель достигает зоны подключения, он проходит вертикально вниз. В месте соединения находится распределительная коробка. Соединения в распределительной коробке выполняются в соответствии со схемой.

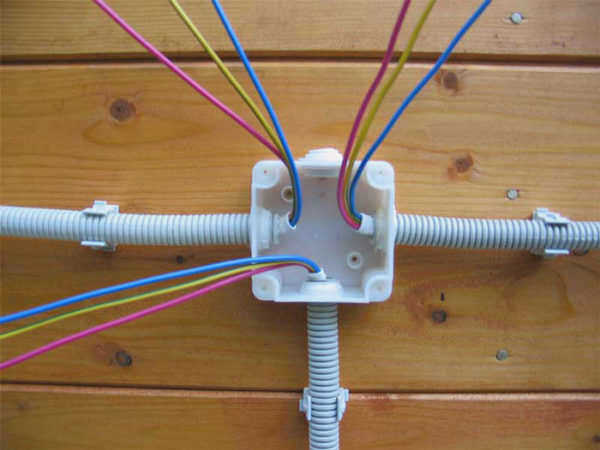

Распределительные коробки классифицируются в зависимости от типа установки. Существуют внутренние и внешние распределительные коробки. В случае с распределительными коробками скрытого монтажа в стене делается углубление. На поверхности остается только крышка, которая находится заподлицо с отделочным материалом. Можно закрыть крышку декоративными панелями. Если толщина стены или другие обстоятельства не позволяют установить внутреннюю распределительную коробку, ее можно закрепить непосредственно на стене.
Способы подключения
Существует несколько способов подключения кабелей в распределительной коробке. Выбор способа зависит от следующих факторов:
- материал кабелей (сталь, медь, алюминий)
- условия окружающей среды (снаружи/внутри, в земле или воде и т.д.)
- количество проводников
- перекрытие или несовпадение сечений проводников.
Наиболее подходящий метод выбирается в соответствии с вышеуказанными параметрами.

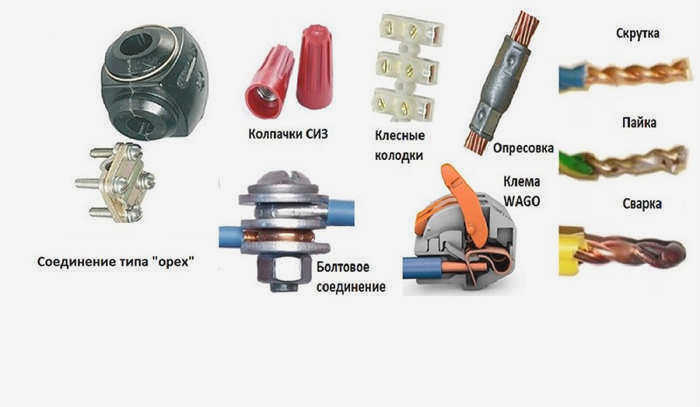

Используются следующие способы прокладки проводов в распределительной коробке
- с помощью клеммных колодок;

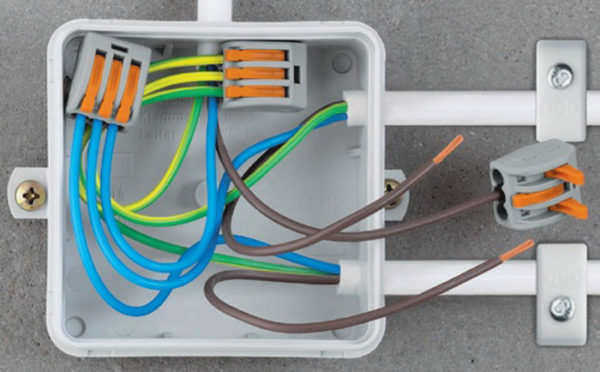

- Пружинные клеммы Wago;

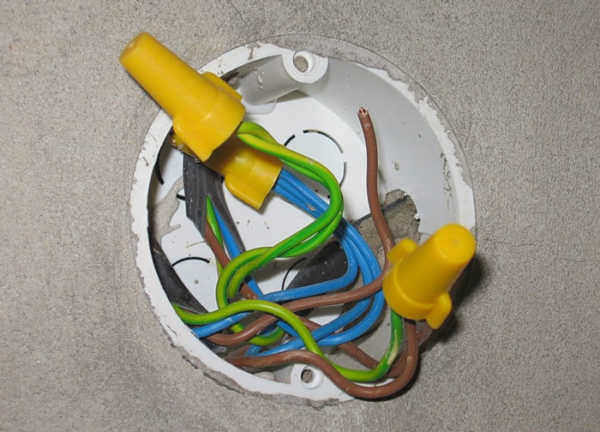

- самоизолирующие клеммы (СИЗ или пластиковые закрывающие колпачки);
- завинчивание;
- обжим с помощью обжимных гильз
- пайка;
- "гайки";
- винтовые соединения.
Особенности каждого метода обсуждаются ниже.

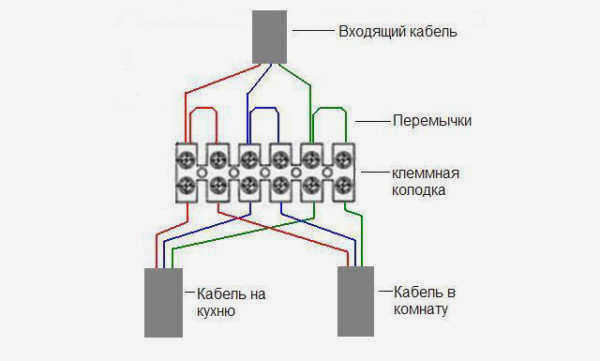

Клеммные колодки
Клеммные колодки – это устройства из пластика с латунной гильзой внутри. По обе стороны гильзы расположены винты.
Чтобы соединить провода вместе, вставьте проводник с каждой стороны клеммной колодки и закрепите его винтами. Это наиболее распространенный способ подключения кабелей к клеммным колодкам, а также к осветительным приборам, розеткам и выключателям.
Примечание: Диаметр отверстий для ввода кабеля в клеммных колодках варьируется в зависимости от сечения клемм, для которых они используются.
- Стоимость клеммных колодок очень низкая;
- простота и удобство монтажа;
- надежность крепления кабеля;
- возможность соединения несовместимых материалов, таких как медь и алюминий.
- Имеющиеся в продаже клеммные колодки часто имеют низкое качество, что обнаруживается при их подключении и приводит к браку изделия.
- Можно подключить только два провода.
- Клеммные колодки не подходят для алюминиевых или проволочных выводов, так как алюминий хрупок, а проволочные выводы слишком тонкие.
- Хотя этот метод надежен, лучшего соединения можно добиться, например, с помощью пайки.
Назначение распределительных коробок
Электропроводка должна быть разделена на отдельные группы в зависимости от потребителя электроэнергии. Для этого используются специальные электроустановочные изделия, которые выполняют важные функции:
- повышенная пожарная безопасность;
- эстетика.
Кабели скрыты под корпусом коробки, что обеспечивает надежную защиту от механических повреждений и значительно продлевает срок службы всей проводки. Если рассматривать принцип монтажа, то устройства делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещаются внутри заранее подготовленных ниш, вторые крепятся к поверхности любой стены. Существует также специальная внешняя коробка.
Основная функция распределительной коробки
С помощью этого электроустановочного изделия можно значительно сократить расходы на электромонтаж. Без этого предмета пришлось бы подключать каждый электроприбор отдельным кабелем, что увеличило бы количество каналов, необходимых для монтажа, и испортило бы внешний вид.
Правильная разводка кабеля в коробе повысит безопасность жилых и нежилых помещений. Это связано с изоляцией мест соединения от горючих материалов в стене. Конструкция устройства продумана до мельчайших деталей, что обеспечивает простоту ремонтных работ.
Однако основная функция коробки заключается в обеспечении равномерного распределения электроэнергии между всеми приборами, установленными в помещении. Он также предназначен для потенциального расширения путем добавления новых ответвлений к электрической цепи.
Типы распределительных коробок
Выше мы указали первый критерий классификации коробок – способ крепления (встраиваемые и наружные). Независимо от этого, коробки закрываются герметичной крышкой для обеспечения быстрого доступа к содержимому и целостности проводки. Электромонтажнику достаточно снять крышку, чтобы осмотреть содержимое.
Основными материалами, используемыми для изготовления распределительных коробок, являются пластик и металл. В качестве последнего используются листовая луженая сталь и алюминиевые сплавы. Важным требованием является защита металлической коробки от коррозии.

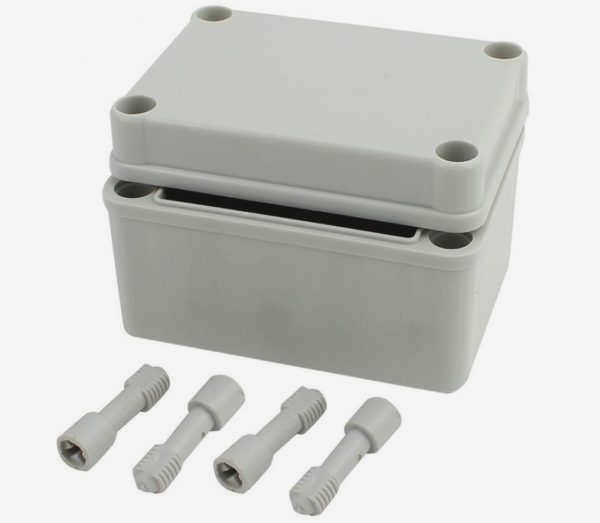

Если изделия размещаются в стратегически важном месте, где недопустимо любое разрушение, рекомендуется приобрести коробку с завинчивающейся крышкой и водонепроницаемыми уплотнителями. Металл более надежен с точки зрения противопожарной защиты, поскольку способен сохранять целостность содержимого в течение нескольких минут. Обычно этого времени достаточно, чтобы быстро отключить сеть от электропитания.
Пластиковые компоненты также обладают некоторыми положительными характеристиками. Они устойчивы к любым процессам окисления и являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги составляет не менее IP65.

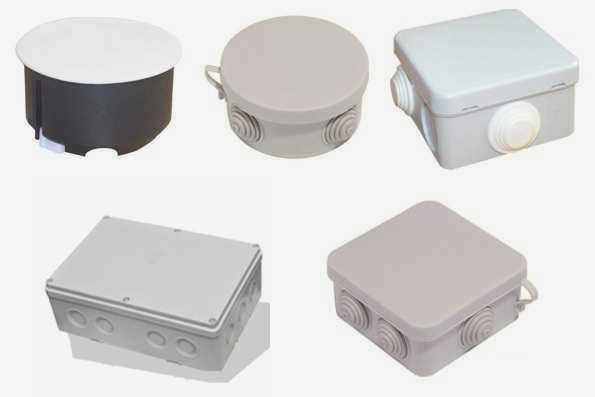

Коробки выпускаются круглой, квадратной и прямоугольной формы. Первые используются в ситуациях, когда коммутируется небольшое количество кабелей, а вторые – большое количество. Конкретные размеры зависят от сечения и количества кабелей.
Совет: если распределительные коробки должны быть установлены в бетонных стенах, проще использовать круглые коробки.

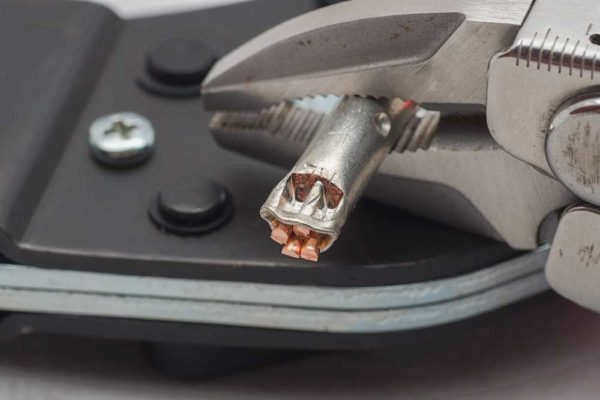

Соединение кабелей путем их обжима
Для обжима кабелей необходимы специальные алюминиевые или медные обжимные гильзы – их следует выбирать в соответствии с размерами витой пары (диаметром), а материал должен быть таким же, как и у проводников. Проводники, очищенные от изоляции и блеска, скручиваются вместе, на них надевается трубчатая гильза и обжимается специальным обжимным инструментом.
И гильзы, и обжимные инструменты бывают разных типов, которых существует несколько. Каждый из них имеет свои правила использования (количество проводов, которые могут быть упакованы в гильзу), с которыми необходимо ознакомиться. Провода должны быть упакованы в соответствии с определенными правилами, размер полученного пучка должен быть измерен и подогнан под требования. В общем, это довольно утомительная операция. Поэтому такой способ соединения проводов используется в основном профессиональными электриками, а они все чаще переходят на пружинные клеммы.
Клеммные колодки
Одним из самых простых и надежных соединений являются клеммные колодки. Их существует несколько типов, но почти все используют винтовое соединение. Существуют розетки разных размеров – под разные размеры проводов, с разным количеством пар – от 2 до 20 и более.
Сама клеммная колодка представляет собой пластиковый корпус, в котором находится металлическое гнездо или пластина. Неизолированный провод вставляется в это гнездо или между пластинами и зажимается винтом. После затягивания винта кабель необходимо подтянуть, чтобы убедиться, что он хорошо зажат. Поскольку места соединения не изолированы, клеммные колодки можно использовать в помещениях с нормальной влажностью.
Недостаток этого типа соединения: из-за пластичности металлов – особенно алюминия – контакт со временем ослабевает, что может привести к повышенному нагреву и ускоренному окислению, что опять же ведет к уменьшению контакта. Как правило, необходимо периодически подтягивать соединения проводов в винтовых клеммных коробках.
Преимущества – быстро, просто, недорого и не требует никаких навыков, кроме умения пользоваться отверткой. Еще одно важное преимущество – бесшовное соединение проводов разного диаметра, одножильных и многожильных, медных и алюминиевых. При этом нет прямого контакта, а значит, нет и риска.
Основные схемы электропроводки
Знать, как соединить провода в распределительной коробке, недостаточно. Необходимо знать, какие провода нужно соединять.
Как подключать электрические розетки

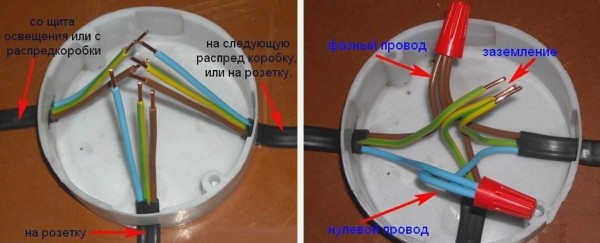

Обычно группа розеток поставляется отдельной линией. В этом случае все понятно: в коробке три кабеля с тремя (или двумя) проводами. Цветовая гамма может быть такой, как показано на рисунке. В этом случае, как правило, коричневый провод является фазным, синий – нейтральным, а желто-зеленый – заземлением.
В другом стандарте цвета могут быть красным, черным и синим. В этом случае фаза – красный, синий – нейтральный, а зеленый – заземление. В обоих случаях провода соединяются по цвету: все провода одного цвета в одной группе.
Затем их следует сложить, растянуть и обрезать до одинаковой длины. Не укорачивайте их, а оставьте не менее 10 см, чтобы при необходимости можно было переделать соединение. Затем соедините провода выбранным вами способом.
Если используется только два провода (в старых домах нет заззла), все точно так же, но есть два соединения: фаза и нейтраль. Кстати, если провода одного цвета, предварительно определите фазу (с помощью тестера или мультиметра) и пометьте ее, хотя бы обмотав изоляцию куском изоленты.
Подключение одного кнопочного выключателя
Если у вас есть выключатель, все гораздо сложнее. Здесь также есть три группы, но подключение отличается. Есть
- Ввод – от другой распределительной коробки или от распределительного щита;
- от люстры;
- от выключателя.
Как должна работать схема? Источник питания – "фаза" – поступает на коммутационный ключ. С его выхода подается питание на люстру. В этом случае люстра будет гореть только тогда, когда контакты выключателя замкнуты (во включенном положении). Этот тип подключения показан на рисунке ниже.

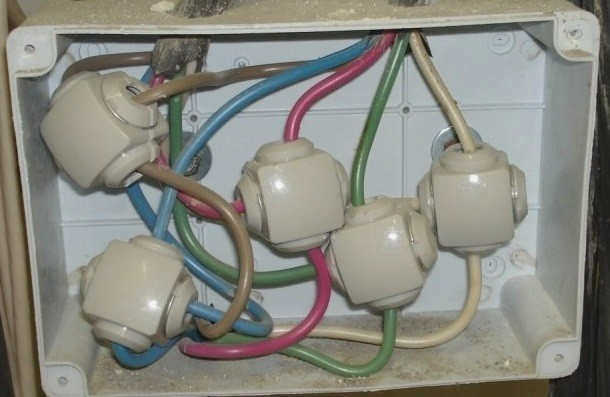

Подключение с помощью ореховой клеммы
Ореховая клемма состоит из двух пластин со специальными вырезами для проводов, соединенных по углам четырьмя винтами. Все это заключено в пластиковый корпус, как показано на рисунке.
Пластиковый корпус состоит из двух половинок, соединенных специальными пружинными зажимами.
Чтобы выполнить соединение, вставьте соединяемые провода между пластинами, предварительно сняв изоляцию с их концов и затянув их винтами. Затем на соединение следует надеть пластиковый корпус. Дополнительная изоляция не требуется.
Преимущества – простота соединения, низкая стоимость "гайки", возможность соединения проводов из разных металлов. Недостатки – необходимость периодически подтягивать винты, которые имеют тенденцию ослабевать со временем.

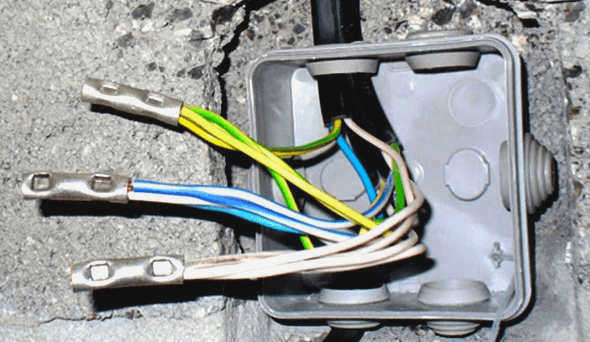

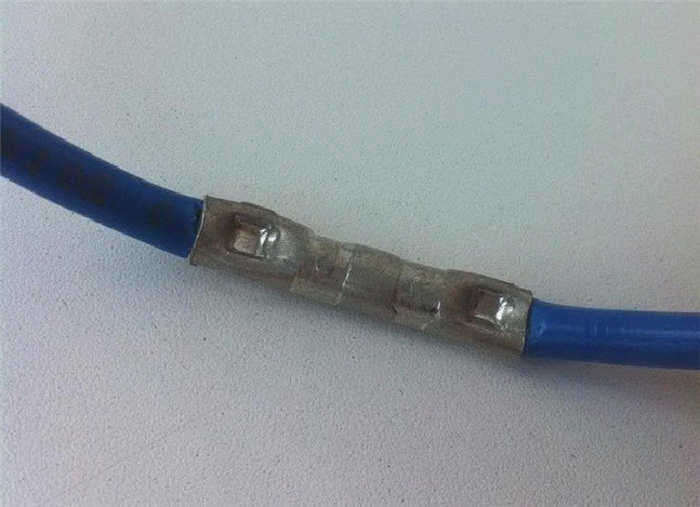

Обжим с помощью гильз
Для обжима гильзами требуются провода и гильзы. Также необходимы специальные обжимные клещи. Термогильзы выпускаются различных диаметров. Гильзу следует выбирать в зависимости от сечения и количества подключаемых проводов.
Зачистите концы проводов до нужной длины, соедините их вместе и с помощью обжимных клещей произведите обжим в нескольких местах.
Также можно соединить провода из разных металлов с помощью гильз, вставив их в каждый конец гильзы.
Преимущество этого типа соединения – качество, можно соединять провода из разных металлов. Недостатком является то, что необходимы специальные инструменты и процесс соединения занимает больше времени.
Провода также можно соединить путем их обжима в распределительной коробке.
Мы проанализировали способы соединения проводов.
После прочтения этой статьи вы решите, какой из них вам подходит. Какой бы способ вы ни выбрали, убедитесь, что соединение надежно и долговечно.
