Если сработал автоматический выключатель остаточного тока, важно выяснить, в чем именно заключается проблема. Обычно неисправность вызвана повреждением изоляции в бытовых приборах или попаданием воды в неположенное место. В таких ситуациях достаточно отремонтировать поврежденный кабель или просушить прибор.
Причины срабатывания УЗО

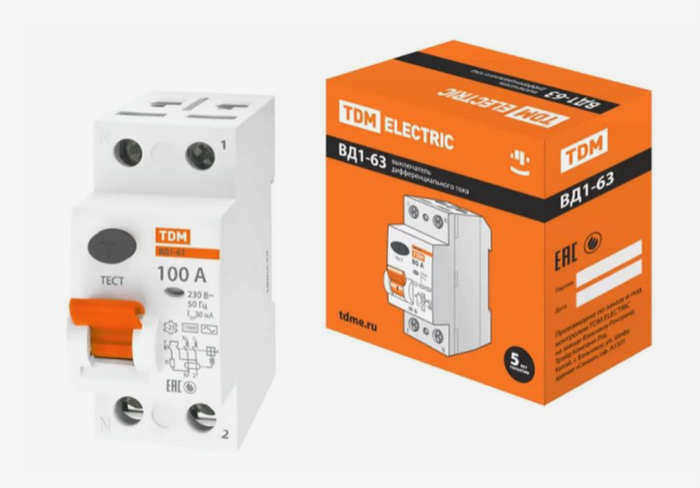

УЗО – это автоматический выключатель остаточного тока, основной функцией которого является защита от поражения электрическим током. Это устройство сравнивает входящий и исходящий токи, и если разница в значениях есть, УЗО срабатывает и отключает нагрузку от сети. Время срабатывания очень короткое. Однако в рамках данной статьи мы не будем рассказывать о принципах работы УЗО, их устройстве и способах выбора, об этом у нас есть отдельная статья. В этой статье мы просто поговорим о том, что делать, если выключатель УЗО срабатывает, когда не должен. Это называется "ложным срабатыванием" и происходит довольно часто, как в квартирах, так и в домах. Мы не будем рассматривать обычные сигналы тревоги, когда прибор срабатывает нормально и при необходимости.
Срабатывание водонагревателя или стиральной машины
Одна из наиболее распространенных причин срабатывания автоматического выключателя утечки на землю – включение (или запуск) водонагревателя или стиральной машины. В каждом конкретном случае причин может быть несколько, но есть и типичные, поэтому ниже приведен их перечень:
- Проблемы с изоляцией во внутренней проводке, особенно в стиральной машине.
- Утечки могут возникнуть в любой электрической системе, чаще в стиральных машинах, но не исключено, что и в водонагревателе.
- Металлические детали касаются оголенных проводов.
- Автоматические выключатели остаточного тока просто неадекватны по своим характеристикам. Характерным признаком является взрыв при включении водонагревателя или стиральной машины, но это не единственная причина.
- Корпус стиральной машины соприкасается с металлом (например, краны, трубы).
Другими словами, проблемы почти всегда будут скрываться в стиральной машине или водонагревателе, а не в автоматическом выключателе. Разве что автоматический выключатель просто не соответствует требованиям или был неправильно подключен. Но это легко определить: если проблема началась, как только был установлен новый автоматический выключатель, то дело, скорее всего, в нем. Совпадения могут иметь место, но они редки.
Причины срабатывания

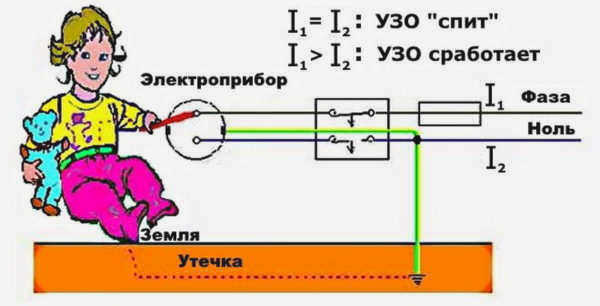

УЗО срабатывает, когда токи в L- и N-проводниках электропитания жилого помещения различаются. Это происходит в двух случаях:
- Человек прикасается к проводу под напряжением. Часть тока течет на землю, минуя нулевой провод.
- Фазный проводник прикоснулся к заземленному корпусу. Ток короткого замыкания течет на землю, также минуя нейтральный проводник.
Ложное срабатывание защитного устройства
Автоматический выключатель остаточного тока не совершенен, как и сети, к которым он подключен. Особенно если проводка старая или конструкция безответственная. По этой причине владельцам автоматических выключателей остаточного тока иногда приходится сталкиваться с ложными срабатываниями.
Внимание! Некоторые модели УЗО и устройств остаточного тока склонны к неприятным срабатываниям в ночное время. Причина этого кроется в снижении нагрузки на трансформаторную подстанцию в ночное время, что приводит к повышению напряжения в жилых помещениях выше допустимых норм для защитных устройств. При срабатывании трехфазного УЗО одновременно отключаются все 3 фазы.
УЗО срабатывает при включении стиральной машины

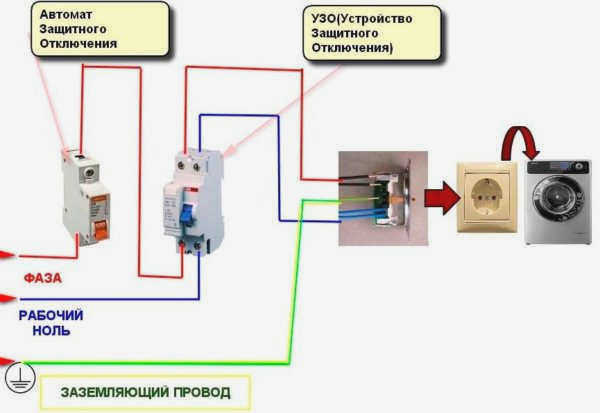

Если защитное устройство срабатывает при включении стиральной машины, наиболее вероятной причиной является неправильное подключение прибора. Следует проверить:
- подключение стирально-сушильной машины к заземлению;
- чтобы корпус стиральной машины не касался металлической ванны или труб;
- целостность шнура питания прибора.
Если стиральная машина старая, то автоматический выключатель УЗО сработает из-за проблем с изоляцией. Следует обратить внимание на следующие моменты:
- Целостность изоляции внутренней проводки стиральной машины;
- Отсутствие утечек на двигателе или других электрических компонентах;
- Обмотка двигателя не имеет короткого замыкания.

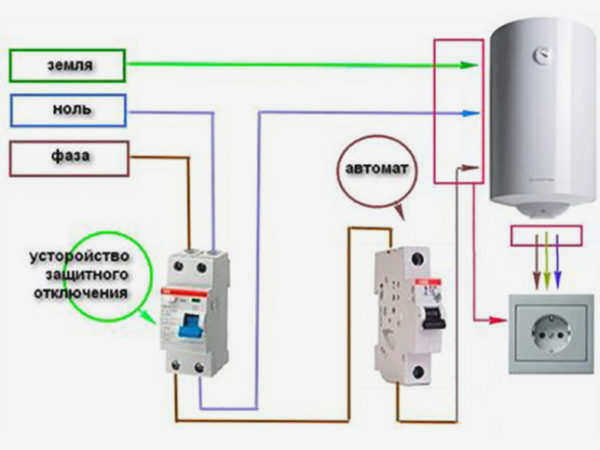

Срабатывание УЗО на водонагревателе
Срабатывание автоматического выключателя УЗО на водонагревателе возможно по ряду причин:
Возможные причины срабатывания УЗО
Итак, существует конкретная причина срабатывания УЗО. Таких причин может быть много. И, что характерно, они весьма разнообразны.
Обычное отключение защиты
Срабатывание автоматического выключателя остаточного тока может быть оценено как номер один по вполне уважительной причине. Это означает, что автоматика должным образом реагирует на возникновение утечки тока.
Способ возникновения такой утечки также может иметь различную природу. Очень важно правильно определить причину этих частых сбоев.

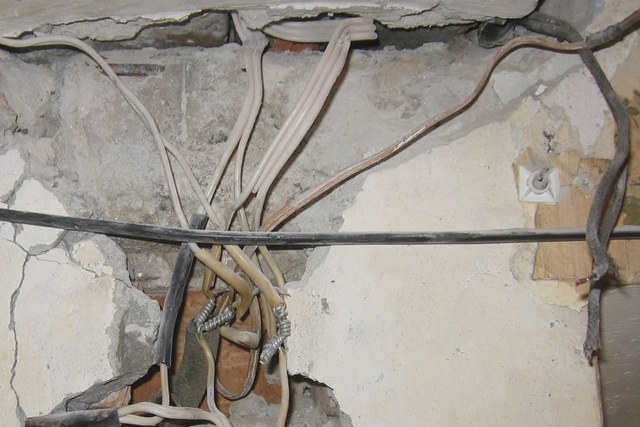

- Изоляция поврежденной проводки, спрятанной в стенах, со временем начинает терять свои диэлектрические свойства. Она теряет эластичность, становится хрупкой, в ней появляются микротрещины. Это резко снижает сопротивление изоляции. Таким образом, появляется "путь" для небольших, но все же токов утечки. Это явление особенно характерно для кабелей, расположенных в помещениях с повышенной влажностью – там токи утечки могут быть гораздо выше.
Нельзя полностью исключить и механическое повреждение изоляции кабеля. Например, при забивании гвоздя или сверлении стены.
- Плохая проводка – плохие контакты на проводниках в распределительных коробках, на клеммах выключателей и розеток или даже на самих УЗО или автоматических выключателях. Все эти факторы могут вызвать искрение и повлиять на правильную работу автоматического выключателя.
- Ситуации, когда повреждается изоляция электрической части бытового прибора, сопровождающиеся межфазной вспышкой, очень опасны. В принципе, автоматические выключатели УЗО предназначены для предотвращения последствий таких аварий в первую очередь. Если электроприбор подключен к заземленной розетке, утечка тока произойдет немедленно, и защита отреагирует отключением линии. В противном случае фаза "сядет" на корпус, и при прикосновении к ней сработает автоматика.
Как найти причину срабатывания УЗО? И как ее устранить?
Скажем прямо – задача не из легких. Но если вы подойдете к поиску последовательно, с умом, у вас должно получиться.
- Как уже говорилось, первое, что вам нужно сделать, – это убедиться в правильности подключения выключателя. Если у вас нет полной уверенности, начните именно с этого. Сделав это, вы сможете решить проблему раз и навсегда.
- Если к схеме подключения нет никаких замечаний, следующим шагом будет исключение неисправности самого автоматического выключателя утечки на землю.

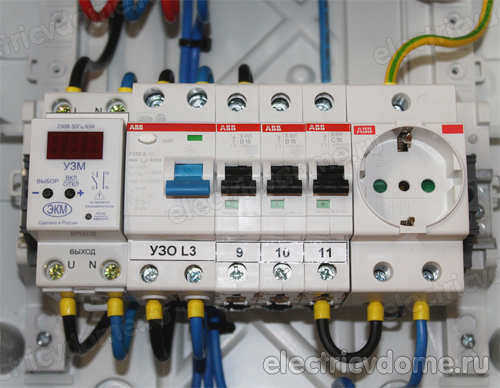

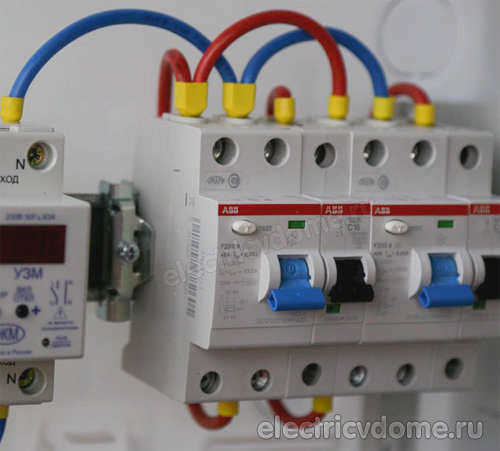

УЗО должно быть надежно закреплено на DIN-рейке распределительного щита. Контакты на клеммах должны быть хорошо затянуты. Тестовая кнопка должна находиться в верхнем отпущенном (т.е. нормально разомкнутом) положении.
Для "чистоты эксперимента", чтобы устранить возможное влияние всех линий и устройств, подключенных к УЗО, временно отключите автоматический выключатель. Затем ослабьте клеммы на выходе и отсоедините от них провода.

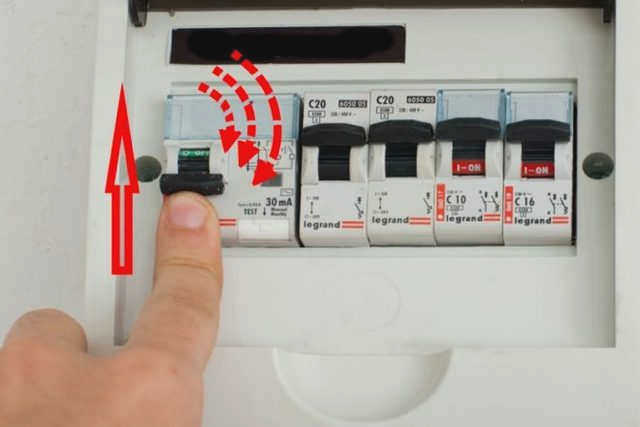

Когда рычаг переводится в положение ON, рычаг должен удерживаться в этом положении стабильно, не опускаясь вниз. Если наблюдается такая неустойчивость, это может быть вызвано внутренним износом или повреждением механических частей.
Изношенный или поврежденный механизм блокировки часто можно обнаружить, слегка постучав по корпусу выключателя и покачав его из стороны в сторону. Если этого действия достаточно, чтобы рычаг потянулся вниз, дальнейшее тестирование можно прекратить – необходимо заменить только выключатель УЗО.
Если положение рычага стабильно, можно активировать автоматический выключатель. Кратковременное срабатывание автоматического выключателя (при отключенных выходных проводах) сразу же укажет на явную неисправность. Скорее всего, она кроется в цепи проверки УЗО. Возможно, контакты на кнопке заблокированы, образовались отложения пыли, которые проводят ток, образовался другой мост проводимости или возникли другие внутренние неисправности. В любом случае прибор неисправен и подлежит замене.
Повреждение стиральной машины
Если под стиральной машиной нет луж воды и визуально нельзя обнаружить обгоревших участков в розетке или вилке, следует подключить прибор от другой линии, питающейся от другого УЗО и автоматического выключателя, чтобы убедиться в его неисправности.
Если в квартире нет электрической разводки, то прибор можно подключить от соседей с помощью удлинителя с проводом 1,5 мм². Сам прибор при этом остается на месте.
Если УЗО также на другой линии, это означает, что стиральная машина неисправна. Это сложный прибор, и причин такого явления может быть много.
Неисправности стиральной машины, вызывающие срабатывание выключателя УЗО
Если Автоматический выключатель УЗО перегорает при включении стиральной машины. Если УЗО срабатывает при включении стиральной машины из-за конденсата внутри прибора, просто поставьте прибор на несколько дней в помещение или на улицу в солнечное место летом в частном доме.
К сожалению, эта причина встречается редко, чаще УЗО срабатывает при включении стиральной машины по другим причинам, требующим ремонта или замены отдельных компонентов.
Проблемы с нагревательным элементом

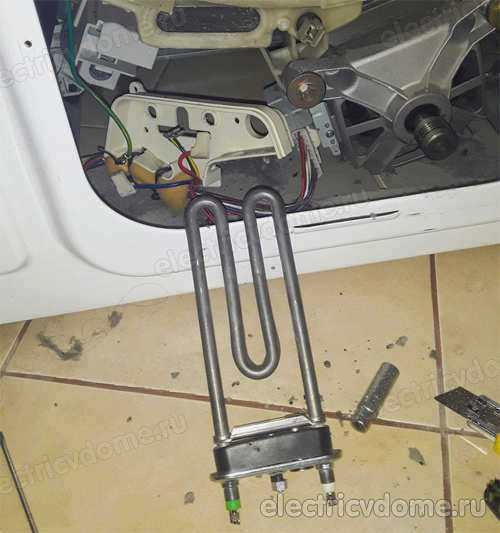

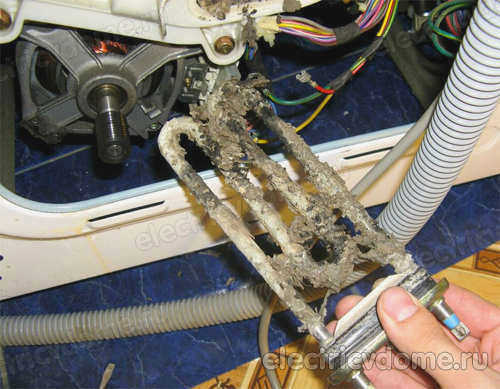

Распространенной причиной срабатывания защиты является повреждение корпуса нагревательного элемента. На это указывает отключение прибора при включении подачи воды. Чтобы проверить и, при необходимости, заменить нагревательный элемент, выполните следующие действия:
1. откройте смотровой люк в задней части стирально-сушильной машины. Это позволит вам отсоединить нагревательный элемент от клеммной колодки.
Отсоединенный нагреватель проверяется на сопротивление изоляции и сопротивление нихромовой спирали. Значения должны составлять примерно 1 МОм и 30 Ом соответственно.
Поврежденный нагреватель не подлежит ремонту и должен быть заменен.
Поврежденная плата управления
Попадание влаги в корпус может Неисправность платы управления. Контакты на плате могут окисляться, а электронные компоненты могут замыкаться и перегорать. Следы влаги можно распознать по разводам на поверхности и коррозии на контактах.
Поврежденная электронная схема должна быть отремонтирована или заменена. В некоторых случаях достаточно очистить контакты и тщательно промыть плату водой, а затем высушить ее.
Короткое замыкание в обмотках двигателя
Если в стиральной машине срабатывают автоматические выключатели УЗО, это может привести к повреждению двигателя. Это происходит из-за попадания влаги в обмотки. Также возможен износ подшипников двигателя или барабана, что увеличивает нагрузку, вызывает перегрев двигателя и повреждает изоляцию. Межвитковые замыкания.
