Среднее давление газа в газопроводе это сколько

Установка коммуникационной системы завершается проверкой давления в газовой трубе для обеспечения выявления проблем. Обычно они обнаруживаются в местах установки запорных устройств.

Давление в газовой трубе: технические нормы + особенности распределения давления газа

Близость газовой сети к населенному пункту не гарантирует отсутствие проблем с подключением газопровода. У коммуникаций, транспортирующих самое популярное топливо, разные задачи, поэтому и давление в газопроводе разное.

Мы объясняем, как работает газотранспортная сеть и под каким давлением топливо доставляется к потребителю на ее линейных участках. В этой статье мы подробно объясняем, как работают различные уровни систем газоснабжения. Мы также приводим механизмы отключения подачи газа.

Подача природного газа

Бытовые и промышленные приборы, работающие на природной смеси углеводородных газов, известны всем. В домах есть бойлеры, газовые плиты и котлы.

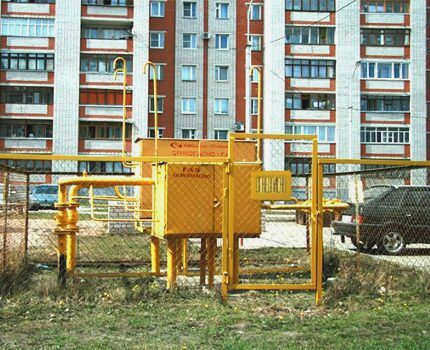

На многих предприятиях есть котельное оборудование и огороженные "домики" ГРУ. А на улицах стоят газораспределительные станции, привлекающие внимание своими желтыми цветами и ярко-красной надписью "Газ. Пожароопасно".

Все знают, что газ течет по трубам. Но как он туда попадает? Путь природного газа к каждому жилищу, к каждому дому поистине огромен. Ведь от месторождения природного газа до конечного потребителя топливо проходит тысячи километров по обширным герметичным каналам.

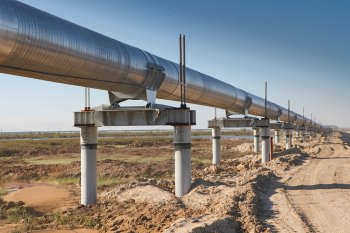

Сразу же после извлечения из пласта газовая смесь очищается от примесей и подготавливается к перекачке. Природный газ, сжатый компрессорными станциями до высокого давления, направляется по магистральному трубопроводу на газораспределительную станцию.

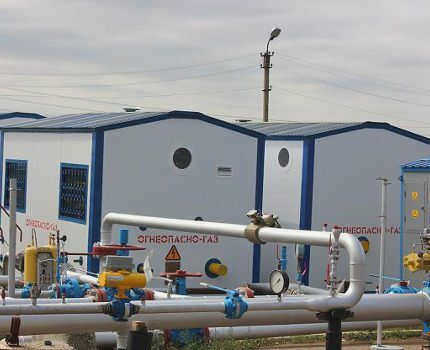

В его установках снижают давление и ароматизируют газовую смесь тиолами метана, этана и пентана, этилмеркаптаном и подобными веществами для придания ей запаха (природный газ в чистом виде не имеет запаха). После дальнейшей очистки газообразное топливо направляется в трубопроводы в населенных пунктах.

В газовые приборы должен подаваться горючий газ под определенным давлением. Регулятор давления регулирует (обычно снижает) давление в сети перед тем, как газ поступает в бытовую сеть, с максимальным расходом 30 000 кубических метров в час.

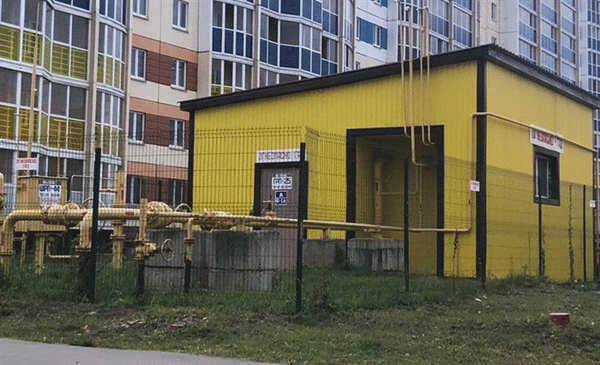

Затем природный газ поступает в распределительные пункты в пределах городских кварталов. Давление транспортируемого газа снижается до необходимого минимума перед его направлением в газовую сеть домовладения. Наконец, газ поступает в газовые магистрали внутри дома – к газовой плите, водонагревателю или напольному котлу.

Единицы измерения

Давление можно измерять различными способами. Однако для газовых линий обычно используются следующие варианты

• 1 мм рт. ст. – Эта единица измерения очень хорошо читается, особенно при измерении с помощью жидкостного манометра.
• 1 АТМ – эта единица измерения является более традиционной. Первой сравниваемой единицей измерения было атмосферное давление. Оно рассчитывается от абсолютного нуля и называется абсолютным давлением. Таким образом, избыточное давление равно разнице между абсолютным давлением и атмосферным давлением. Когда зазор изменяется, это определяется тем, что уровень замкнутого объема – проводника – ниже атмосферного давления. Это значение называется вакуумным давлением. При ремонте или осмотре бытовых установок зазор измеряется избыточным давлением в табачных и газоотводящих системах.
• 1 бар – наиболее часто используемая единица измерения в Европе; 1 бар равен 100 000 Па.
• 1 Па – это единица измерения для Si. Она неадекватна, поскольку очень мала – всего 1 ньютон на м². При испытании трубопроводов самой крупной единицей измерения является 1 МПа, что соответствует 100 000 000 ПА (ПАСКАЛЕЙ).

Эти единицы можно легко пересчитать с помощью электронного калькулятора.

Что влияет на давление газа в трубах

Для правильной работы газораспределительного узла важно, чтобы газ подавался на той высоте, на которую он был рассчитан. Для распределительных пунктов в магазинах высота труб должна быть большой. Однако обычному пользователю – жильцу квартиры или частного дома – приходится иметь дело только с малой или средней высотой распределительной сети.

На практике существуют три случая

• Среднее давление газа – голубое топливо подается под нормальным давлением к форсунке и горелке. Газ смешивается с кислородом из воздуха в нужном соотношении для получения тепла.
• При давлении выше нормального ни одна часть газа не сгорает. Он накапливается или окисляется до угарного газа. Это может привести к отравлению, пожару и даже взрыву.
• Низкое давление газа – он сгорает полностью, но в недостаточном количестве, поэтому воспламенение горелки не является серьезным. Отопительные котлы не производят достаточно тепла.

Если давление слишком низкое, газовая система отключается.

Классификация по давлению

Во всех случаях давление остается одной из определяющих характеристик контура. В зависимости от того, к какому типа давления газопровода сети, зависят принципы ее работы, а также надежность, безопасность и пропускная способность всей системы.

Когда речь идет о таблице распределения сетей классификации давления газопроводовэто:

• Газопроводы высокого давления обслуживают промышленные предприятия и газораспределительные станции газопроводов среднего давления.
• Газопроводы среднего давления снабжают газом коммунальные службы и небольшие производственные предприятия (а также системы низкого давления).
• Газопроводы низкого давления обслуживают бытовой и коммунальный сегмент.

Классификация газопроводов по месту расположения

Классификация магистральных газопроводов Газовые сети делятся по месту расположения:

• Внешние и Внутренние. Первые располагаются на улице и могут быть межквартальными, дворовыми и внутриквартальными. Внутренние газовые магистрали располагаются внутри помещений и цехов. Схематично они представляют собой участок системы газоснабжения от ввода до точки подключения газоиспользующих приборов (плита, обогреватель).
• Надземные и подземные (надземные и подземные соответственно).

Классификация газопроводов в зависимости от их назначения в газовой сети включает:

• Вводные газопроводы. Они относятся к участку сети от внутренней магистрали до отключающего устройства на вводе.
• Распределение – внешние участки газопровода, отвечающие за транспортировку газа от магистрали до точки входа (это могут быть отдельные трубопроводы в системах снабжения одного объекта).
• Входной газопровод – участок от точки подключения к распределительной сети до запорной арматуры на входе.
• Межпоселковый газопровод – распределительная сеть, расположенная за пределами населенных пунктов.
• Дренажные системы.
• Системы продувки.

Требования к выбору труб

Для транспортировки газа используются трубы из ПЭНД, стали, меди и полипропилена. Технические требования к их изготовлению указаны в соответствующем ГОСТе. Наиболее распространенными материалами для бытовых газопроводов являются водопроводные трубы. Они предназначены для внутренних и наружных сетей с давлением до 1,6 МПа, с условным проходом 8 мм. Могут использоваться металлопластиковые изделия PE-RT.

Подземные газопроводы могут быть изготовлены из полиэтиленовых материалов с металлической сеткой и синтетическими волокнами, металлопластиковых изделий.

Для трубопроводов высокого и среднего давления используются бесшовные или электросварные стальные трубы большого диаметра.

Материал труб и фитингов выбирается с учетом давления газа, температуры воздуха в месте прокладки, наличия грунтовых вод и вибраций.

Расчет газопровода высокого давления

Расчет сводится к определению диаметра газопровода в зависимости от перепада давления и различных режимов работы.

Процедура расчета выглядит следующим образом:

1. давление на входе соответствует эксплуатационным данным ГРС, в точке использования оно определяется характеристиками потребительского оборудования. Каждое направление разветвленной сети рассчитывается отдельно.
2. Выбирается самая удаленная точка, измеряется расстояние L.
3. Затем необходимо использовать метод гидравлического расчета (СП 42-101-2003), чтобы найти необходимый диаметр трубы.

Этот процесс является сложным и используется при проектировании газопроводов инженерами-проектировщиками. В настоящее время для упрощения этого процесса используются специальные компьютерные программы.

Вы можете выбрать онлайн-калькулятор, позволяющий сделать упрощенный расчет газовой магистрали для частного дома. Вводим исходные данные:

• Давление в сети, в нашем случае 0,005 МПа;
• Расстояние до самой удаленной точки потребления;
• Норма расхода газа для одноквартирного дома 5 м3/час.

На выходе получаем диаметр трубы, необходимый для обеспечения требуемого давления. Потери для внешних труб составляют: перед стояком 25 линейных единиц, на стояке 20. Для внутренней разводки следует принять 450 линейных потерь на 1 или 2 метра длины.

Важным понятием для газовых труб является Зона отчуждения. Его величина зависит от степени сжатия газа в трубе. Для трубопроводов различного назначения они следующие:

• для категории 1 – 10 метров
• для категории 2 – 7 метров
• для трубопроводов среднего давления – 4 метра;
• для внутриквартальных сетей, давлением до 0,05 атм – 2 метра.

В охранной зоне не допускаются земляные работы, строительство зданий и других сооружений.
