Средства защиты котла от возврата холода

Специфика работы твердотопливных котлов требует особого внимания к их защите от холодной обратки. Проблема возврата холода затрагивает как традиционные газовые котлы, так и нетрадиционные с теплообменником из нержавеющей стали. Особенно проблемными являются твердотопливные котлы и напольные газовые котлы с чугунным теплообменником. Для каждого типа котла необходимо подбирать соответствующие средства защиты от возврата холода, что значительно увеличит эффективность работы системы отопления.

Проблема холодного возврата и вытекающие из нее неприятные последствия затрагивают все традиционные отопительные котлы. К нетрадиционным котлам относятся все котлы, предназначенные для работы при низких температурах, например, с теплообменником из нержавеющей стали и защищенным от коррозии дымовым каналом.

В котлах мощностью до 100 кВт современная тенденция такова: дизельные котлы практически не используются, современные газовые котлы имеют собственный регулятор на борту и программно ограничены минимальной температурой теплоносителя, электрические котлы по определению не имеют контакта с дымовыми газами.

Наиболее проблемными – независимо от мощности – остаются твердотопливные котлы, а также традиционные напольные газовые котлы с чугунным теплообменником.

Для разных видов топлива необходимо поддерживать разную температуру жидкости на входе.

Для дизельного топлива 47°C

Для природного газа 57°C

Для твердого топлива 55-60°C

Основной недостаток, а точнее “побочный эффект” защиты котла заключается в том, что температура хладагента на входе в систему отопления всегда выше, чем заданная температура обратки. В котел мы подаем 60°С, а на выходе имеем 65-75°С. При температуре от 50°С начинаются болевые ощущения, от 55-60°С нервная система определяет объект как “очень горячий”, а в целом уже можно получить ожог. “Очень горячие” радиаторы в течение всего отопительного сезона понравятся не всем.

Содержание

Установка трехходового смесительного клапана.

Клапан циркулирует теплоноситель из подающей линии в обратную линию, чтобы самостоятельно достичь заданной температуры.

Как дозировать с помощью трехходового клапана

Сообщение с сайта

Обойтись без трехходового клапана.
Посмотрите, где есть недостатки, будет ли это работать?
Пожалуйста, не сетуйте на качество.
Электрический котел Ariston
Я думаю, что температура будет постоянной и будет колебаться.
При выключенном селекторе он будет колебаться незначительно.
Я бы хотел, чтобы температурный диапазон был 90*.
В будущем я хочу поменять котел.
Может ли насос быть ближе к коллектору, как показано на схеме?
Правильное ли положение вентиляционных отверстий?
http://s017.radikal.ru/i423/1111/26/e1478272d1fd.jpg

Заранее благодарим вас за участие!

джота

Посмотреть профиль

Группа: Участники форума
Сообщения: 20262
Регистрация: 8.8.2007
Из: Вильнюс
Пользователь №: 10542

Необходим ли трехходовой клапан в твердотопливном котле?

Зачем мне нужен трехходовой клапан в моей системе отопления?

Среди огромного разнообразия запорной арматуры, используемой в системах отопления, есть довольно редко применяемый элемент – трехходовой клапан для отопления с термостатическим управлением. По форме напоминает тройник, но предназначен для совершенно других функций. О том, как работает трехходовой клапан с сервоуправлением и для чего он нужен, пойдет речь в этой статье.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделить основной поток теплоносителя на два контура:

с переменной гидродинамикой;
с постоянным расходом.

Постоянный поток часто требуется там, где теплоноситель высокого качества и в большом количестве. Его контроль осуществляется в соответствии со спецификацией качества. Однако в случае переменного расхода он используется на объектах, где качественные показатели не имеют решающего значения. Здесь важную роль играет фактор количества. Другими словами, теплоноситель подается в необходимом количестве.

Примечание: Один из компонентов запорной арматуры является эквивалентом устройства, описанного в этой статье, которое называется двухходовым клапаном. Чем она отличается? Он отличается от трехходового клапана по принципу работы. Дело в том, что один из элементов его конструкции, шток, не может перекрыть поток жидкости, который имеет постоянные гидравлические показатели.

Шток постоянно открыт, он настроен на определенный объем жидкости. На этой основе пользователи могут получить желаемый объем, как в количественном, так и в качественном отношении. В целом, устройство не может остановить поток жидкости в сети с постоянным гидравлическим потоком. Однако он способен перекрывать переменный поток, позволяя регулировать давление/расход.

Можно создать один трехходовой клапан, объединив пару двухходовых клапанов. Однако они должны работать в обратном направлении, то есть когда один открыт, другой должен быть закрыт.

Трехходовой клапан для напольного отопления или других целей работает в следующем порядке:

Горячая вода поступает в коллектор, который является одним из компонентов системы напольного отопления;
Степень нагрева жидкости определяется по мере ее прохождения через термостатический смесительный клапан;
Если температура превышает заданный уровень, открывается проход, через который проходит охлажденная среда;
оба потока смешиваются внутри;
Когда температура опускается до установленного предела, подача холодной воды перекрывается.

К недостаткам трехходовых клапанов относится возможность скачков температуры, которые могут возникнуть при начале нагрева воды, что может негативно сказаться на состоянии трубопровода во время смешивания.

Термостатический трехходовой смесительный клапан служит для

при необходимости перенаправлять потоки из разных трубопроводов;
смешивание потоков диаметрально противоположных температур для получения потока заданной температуры;
динамическое управление направлением потока для получения потока постоянно заданной температуры;
в гидросистеме для достижения потока с фиксированной и стабильной температурой;
в системе отопления иметь отдельный смесительный узел с постоянно постоянной температурой циркуляции.

Обычный шаровой кран можно отрегулировать вручную. Внешне он похож на обычный клапан, но имеет особенность в виде дополнительного выхода. Этот тип клапана используется для принудительного ручного управления.

Для автоматического управления используется специальный трехходовой клапан, который оснащен электромеханическим устройством для изменения положения штока. Он должен быть подключен к термостату для регулирования температуры в помещении.

Разнообразие отопительных клапанов

Без лишних слов можно сказать, что устройство бывает двух типов, которые различаются по принципу действия. Он бывает двух типов:

распределение;
смешивание.

Принцип работы устройства можно узнать по его названию. Конструкция смесительного устройства имеет два выхода и входы. Он используется для смешивания различных потоков жидкостей с целью снижения их температуры. Это лучший способ установить желаемый режим работы напольного отопления.

Сам процесс регулировки температурного режима довольно прост. Достаточно знать текущую температуру входящих потоков жидкости, чтобы точно рассчитать правильные пропорции каждого потока для достижения желаемой производительности. Кстати, при правильной установке это регулирующее устройство можно также использовать для разделения потока.

С другой стороны, разделительный клапан делит один поток на два, поэтому он имеет один вход и два выхода. В основном используется для распределения горячей воды в бытовых системах горячего водоснабжения. Однако он также часто встречается в контурах воздухонагревателей.

Оба варианта выглядят довольно похоже друг на друга. Однако при взгляде на чертеж, где агрегаты показаны в поперечном сечении, видны основные различия. В смесительном узле шток имеет один шаровой клапан. Она расположена в центре и закрывает главный проход.

Шток сепаратора имеет два таких клапана, установленных на выходах. Они работают следующим образом: один из них прижимается к сиденью, закрывая проход, а другой открывает другой проход.

Метод управления в современных моделях следующий:

Наиболее распространенным типом является устройство с ручным управлением, внешне похожее на шаровой кран, но имеющее три выхода. Модели с электрическим приводом, напротив, имеют автоматическое управление, что в основном используется в частных домах. Его функция заключается в распределении тепла. Например, пользователь может установить температурный режим в комнатах, и охлаждающая жидкость будет подаваться в зависимости от того, насколько далеко комната находится от радиатора. В качестве альтернативы его можно подключить к подогреву пола.

Трехходовые клапаны, как и другие устройства, делятся в зависимости от давления в системе и диаметра потока. Это определяется правилами ГОСТа. Если эти требования не соблюдаются, это может считаться грубым нарушением, особенно в отношении величины давления внутри магистрали.

Где используется устройство?

Трехходовой клапан, принцип работы которого был рассмотрен выше, используется довольно широко. Например, такие разновидности, как электромагнитные или термостатические головные устройства, можно встретить в современных сетевых установках, где необходимо изменить пропорции при смешивании двух отдельных потоков жидкости, но объем или производительность не могут быть уменьшены.

В бытовых условиях наиболее распространенным является термостатический смесительный клапан, который, как уже упоминалось выше, помогает регулировать температуру теплоносителя. Его можно подводить как к трубам напольного отопления, так и к радиаторам. А в том случае, если клапан оснащен автоматическим управлением, то контроль температуры будет беспроблемным.

Обратите внимание! Использование трехходовой системы для компенсации разницы температур в системе отопления не только выгодно с точки зрения удобства и комфорта, но и экономит деньги.

Вывод таков: регулируя температуру охлаждающей жидкости на “обратке” отопителя, можно довольно существенно снизить количество потребляемого топлива и, кроме того, повысится эффективность самой системы. В некоторых системах установка клапана просто необходима. Например, в системе подогрева пола это устройство предотвращает перегрев пола выше комфортного уровня, что позволяет избежать дискомфорта пользователя.

Контроллеры этого типа также используются в гидросистемах для достижения постоянного расхода при желаемой температуре. Наиболее распространенным примером является обычный кран, который позволяет регулировать температуру воды путем открытия и закрытия вентилей.

Критерии выбора при покупке

При покупке обратите внимание на технические характеристики прибора, которые включают в себя

Диаметр подключения к отопительной сети. Диаметр обычно колеблется между 2 и 4 сантиметрами, хотя в большинстве случаев он зависит от характеристик системы. Если невозможно подобрать устройство с требуемым диаметром, необходимо использовать специальный адаптер.
На прибор можно установить сервопривод, что позволяет работать в автоматическом режиме. Это особенно важно, если клапан устанавливается на систему напольного отопления.
Помимо этого, существует также пропускная способность трубопровода. Это относится к объему жидкости, которая может протечь через него за определенное время.

На отечественном рынке представлено множество производителей трехходовых клапанов. Выбор той или иной модели зависит в первую очередь от:

тип механизма (который, напомним, может быть механическим или электрическим);
область применения (ГВС, ХВС, напольное отопление).

Самым популярным устройством является Esbe, шведский клапан от компании, существующей уже более ста лет. Это надежный, высококачественный и долговечный продукт, хорошо зарекомендовавший себя во многих областях применения. Сочетание европейского качества и современных технологий.

Другой популярной моделью является американская Honeywell – настоящее высокотехнологичное изобретение. Простота управления, комфорт и удобство, компактность и надежность – вот отличительные черты этих клапанов.

Наконец, относительно молодая, но многообещающая линейка продукции – Valtec, результат совместного сотрудничества итальянских и российских инженеров. Вся продукция отличается высоким качеством и продается с семилетним гарантийным сроком. Их отличает то, что они вполне доступны по цене.

Ручная установка смесительного клапана

Вот несколько схем установки смесительного клапана.

Схема в основном используется в котлах систем отопления, подключенных к водоразборному или безнапорному коллектору. Насос, расположенный во втором контуре, обеспечивает правильную циркуляцию теплоносителя.

Внимание! Если клапан должен быть подключен непосредственно к источнику тепла на байпасе, который подключен к порту B, то необходимо установить клапан с сопротивлением потоку, равным сопротивлению источника тепла.

В противном случае расход теплоносителя в секции A-B будет колебаться в зависимости от движения штока. Стоит отметить, что данная схема установки предполагает возможность прерывания циркуляции теплоносителя источником, если установка выполнена без циркуляционного насоса или гидравлического разделителя в основной циркуляции.

Не рекомендуется подключать клапан к нагнетательному коллектору или тепловой сети, если нет устройств, дросселирующих избыточное давление. В противном случае расход теплоносителя будет сильно колебаться.

В случае перегрева обратного потока избыточный напор может быть устранен с помощью коффердаммера, который устанавливается параллельно впускному клапану в контуре.

Регулирование количества путем изменения расхода жидкости является основной функцией этого трехходового термостатического клапана. Он используется там, где есть возможность перепускать жидкость в обратку, но где остановка циркуляции крайне нежелательна. Мы также покажем схему установки трехходового отводного клапана:

Важно! Эта схема подключения стала довольно популярной в системах водяного и воздушного отопления, подключенных к индивидуальным котлам.

Для соединения гидравлических контуров потери напора потребителя должны быть равны потерям напора балансировочного клапана в байпасе. Показанная здесь система должна использоваться для установки на тех трубопроводах, где имеется избыточная полость. Жидкость перемещается под действием высокого давления, создаваемого циркуляционным насосом.

Упрощенные смесительные элементы с датчиком температуры

Упрощенный автономный трехходовой клапан подходит для установки в простых системах отопления в загородных домах, где тепло подается от водогрейного котла. Он не требует термостатической головки с датчиком температуры и не нуждается в штоке.

Термостатический элемент, установленный внутри корпуса, настраивается на определенную температуру теплоносителя на выходе, например, 50 или 60 oC (должно быть обозначено на корпусе).

Смесительный клапан этого типа всегда поддерживает заданную температуру на выходе из отопительного коэффициента, эта настройка не меняется. Таким образом, существуют преимущества и недостатки использования этого типа клапанов:

Преимущество этого решения в том, что оно дешевле, чем устройство с термостатической головкой. Разница составляет около 30%;
недостаток – невозможно регулировать нагрев выходящего теплоносителя. Если заводские настройки установлены на 55°C, он будет постоянно подавать воду этой температуры ± 2°C;
Перед покупкой упрощенного клапана внимательно ознакомьтесь с документацией твердотопливного котла, в которой обычно указывается минимальная температура обратки.

Термостатический трехходовой клапан – довольно полезная часть системы отопления частного дома, которая позволяет эффективно использовать нагретую жидкость, тем самым экономя топливо. Кроме того, эта деталь способствует увеличению срока службы твердотопливных котлов, а также выступает в качестве элемента безопасности. С другой стороны, не рекомендуется устанавливать клапан в любом месте, всегда лучше проконсультироваться со специалистом, который хорошо разбирается в этом вопросе.

Трехходовой клапан для твердотопливного котла – цена, подключение и схема трубопровода

Твердотопливный котел довольно сложен, в нем много различных частей, узлов. Клапан отвечает за функцию смесителя по регулированию температуры теплоносителей, благодаря чему воздух в трубах нагревается равномерно и быстро. Без клапана равномерное отопление невозможно, и температура в помещениях будет сильно различаться.

Трехходовой клапан подходит для всех типов газовых и твердотопливных котлов. Клапан может отличаться только размером, по конфигурации он стандартный независимо от марки.

Теплоносителем является водопроводная вода, она всегда доступна, и в процессе эксплуатации не возникает серьезных проблем. Материал клапана – нержавеющая сталь или бронза. Продукт может быть полимерным, но он еще не достиг массового распространения.

Клапан имеет 3 отверстия: один вход и два выхода, внутри находится привод, который регулирует поток для достижения оптимальной температуры.

Принцип работы устройства во всех моделях стандартный – холодная вода смешивается с горячей до необходимой температуры, вода перетекает из ветки в ветку, пока ее температура не будет соответствовать заданным параметрам. Затем привод открывает поток из третьего патрубка, куда поступает уже нагретая вода.

Он работает автономно, не требует вмешательства человека и нуждается только в управлении.

Преимущества устройства:

Прочный.
Легко устанавливается.
Функциональный.
Практично.
Регулируемый.

К недостаткам относятся:

Неуместность К недостаткам относятся: Клапан не предназначен для загрязненных сред.
Высокая стоимость устройства.

Типы приводов и критерии выбора

Автоматический клапан с электрическим приводом

Имеются модели в зависимости от типа привода:

МеханическаяМембранное уплотнение устанавливается вручную. На каждой подающей трубе установлен термометр для контроля температуры.
Автоматическая:Движение мембраны зависит от температуры и происходит автоматически.

Привод может быть:

ТермостатическийВ термостатическом клапане чувствительный элемент расширяется под воздействием температуры и начинает оказывать давление на шток клапана, смешивая холодный и горячий потоки.
ЭлектрическийЭлектрические, где сигналы подаются блоком управления.
Эксплуатируемая головкаКлапан приводится в действие нажатием головки клапана на шток привода, привод подходит для систем напольного отопления.

При выборе трехходового клапана большое значение имеет тип привода. Управление ручными приводами дешевле, но их функции ограничены. Электрические модели стоят дорого и быстро ломаются, но их универсальность не оставляет равнодушными большинство пользователей. Материал крана – бронзовая латунь – долговечен, но и дорог.

Лучший вариант – чугун, медь.

Выбор основывается на:

Скорость потока среды.
Схема подключения.
Эксплуатационные данные.

Расход и температура должны быть указаны в проектной документации; если их нет, в техническом паспорте приводится оптимальная температура нагрева воды, обычно не превышающая 50°C. Расход учитывается при выборе клапана по его производительности.

Тип привода должен соответствовать схеме трубопровода. Термостатический клапан имеет более простую конструкцию, где вода циркулирует по третьей трубе в первую, бойлер нагревает ее, только после этого начинает нагреваться теплоноситель. Когда кран достигает желаемой температуры, из трех возможных, кран открывается, из второго патрубка вытекает холодная вода, из второго патрубка вытекает холодная вода, а горячая вода поступает в бак теплоаккумулятора.

Схема трубопровода более сложная, с внешним контроллером, установленным на кране. В этом случае требуются смесители с двойной подачей и двойным контуром. Первый контур устанавливается рядом с источником тепла и является термостатическим. Второй привод является электрическим и управляется контроллером с помощью сигнала датчика, кран поддерживает температуру греющей среды.

Важным критерием при выборе устройства является диапазон температурных настроек.Термостатические регулирующие клапаны обычно оснащены термостатическим приводом в системах горячего водоснабжения бойлеров и в системах напольного отопления. Ассортимент кранов зависит от предназначения изделий и варьируется от 20 – 43 грамм, 35 – 60 грамм и более. При покупке рекомендуется придерживаться второго варианта.

При установке системы стоит поинтересоваться, как проверяется кран. Если прибор новый, его несложно протестировать, установите минимальную температуру в диапазоне на третий патрубок и залейте горячую воду. Через 15-20 минут патрубок должен закрыть кран.

Проверка устройства в уже смонтированной установке возможна путем измерения температуры воды на входе в бойлер, т.е. на обратном трубопроводе значение должно быть таким же, как на термостате.

Схема подключения:

Подключение и установка своими руками

При подключении термостата необходимо учитывать направление потока, для чего на верхней части термостата должна присутствовать стрелка.

Клапан может быть установлен вертикально или горизонтально; ориентация не имеет значения:

В многоэтажных зданияхВ многоэтажных зданиях рабочая среда подается к клапану через нагревательный элемент, затем к насосу и далее в систему отопления. На входе он обозначен “A”, а на выходе – “AB”.
Затем охлажденная вода подается в бойлер. к клапанной станции на входе “B”. Для обеспечения стабильного давления в котле и поддержания определенной температуры учитываются индивидуальные характеристики котла, установка агрегата может отличаться в конкретном случае.
Оборудование устанавливается в соответствии с вариантами соединений с другими частями трубопровода. Клапан обычно устанавливается с резьбовым соединением.

Пошаговые инструкции по установке:

Во время установкиВажно не допустить ошибки, потому что трубопроводы могут быть повреждены или температура может быть слишком высокой. На заводском изделии должны быть нанесены стрелки, чтобы вы могли самостоятельно определить направление потока и установить устройство.
Не допускайте перегрева клапана во время сварки.
Место установки должны быть легко доступны.
Если клапан установлен в теплоносителе, содержащем примеси потребуются дополнительные фильтры.
Определите место подключения клапана в зависимости от направления потока теплоносителя.
Установите клапан вертикально или горизонтально.или горизонтально.
Установите рычаг угол между 90° и 180°.

Клапан служит для смешивания холодного и горячего потоков, предотвращая попадание холодного потока в трубопроводную систему, иначе он вызывает конденсацию, деформацию системы, трещины в соединениях или полную непригодность к использованию.

Благодаря смесительным клапанам, жидкость на входе в бойлер будет составлять не менее 50 г, что исключает резкие перепады температуры, холодная вода не оказывает своего негативного воздействия на трубу.

Предполагаемое использование смесительного клапана – Для предотвращения попадания теплоносителя в высокотемпературный трубопровод. Средний диапазон -75-85 градусов.

Принципы работы и цены

Стабильную работу и производительность клапана следует периодически проверять. и эксплуатационные характеристики клапана.
Эксплуатация устройства выполняется в соответствии с инструкциями.
При покупкеважно обратить внимание на технические данные, тип конструкции.
В соответствии со схемой подключенияКотел не должен быть оснащен запорным клапаном между расширительным баком и системой отопления.
Если котел должен соответствовать нормам безопасности, он должен быть оснащен предохранительным клапаном.Котел должен быть оснащен предохранительным клапаном, который сбрасывает давление в котле в случае превышения давления.

Цена зависит от характеристик клапана и производителя. Клапан Esbe – диаметром 15 мм и пропускной способностью до 3 метров на кубический метр – можно купить за 45-50 долларов.

Клапан от “Honeywell” будет стоить $ 90-$ 100, клапан от “Danfoss” – до $ 130.

С появлением современных моделей область их применения значительно расширилась, они устанавливаются в отопительные котлы, смесительные узлы, теплые полы, напольное отопление. Конструкция проста, но обладает высокой эффективностью.

По сути, это устройство напоминает всем известный миксер для смешивания горячей и холодной воды. Установив его, можно добиться желаемой температуры при смешивании воды с разными температурными показателями, получить горячий поток благодаря динамическому перенаправлению устройства, перенаправить поток воды при необходимости.

Twój Hydraulik – Трехходовой клапан и его применение – Авторские статьи на сайте Twój Hydraulik

В современных системах отопления трехходовой клапан используется довольно часто, поскольку это средство контроля качества теплоносителя – по температуре, а не по расходу. В конце концов, подача в радиаторы оптимально нагретой воды – лучший способ экономии энергии. У термомиксеров есть и другие полезные функции, о которых вы узнаете в этой статье.

Но сначала нам нужно рассмотреть, как работает трехходовой клапан, и понять его внутреннее устройство.

Типы и назначение термостатических трехходовых клапанов

Прежде всего, следует отметить, что термостатические трехходовые клапаны делятся на несколько типов в зависимости от принципа их работы:

Назначение каждого из этих трех типов устройств можно понять из их названия. В первом из них два теплоносителя с разной температурой смешиваются, во втором – разделяются, а в третьем вода течет в разных направлениях. Каждый вариант легко узнаваем снаружи, принцип работы обычно представлен в виде рисунка на корпусе. Так выглядит трехходовой смесительный клапан для отопления:

Аналогичная маркировка имеется на отводящем элементе. Для отводных клапанов рисунок на корпусе клапана может отсутствовать, но есть существенная разница во внешнем виде с точки зрения формы.

Перепускной клапан (слева) и перепускной клапан (справа)

Смешивание или распределение потоков используется для достижения оптимальной температуры теплоносителя в различных отопительных контурах. С другой стороны, переключение используется в газовых двухконтурных котлах, когда нагретая вода должна поочередно направляться в разные теплообменники.

Конструкция и принцип работы трехходовых клапанов

Чтобы понять, из чего состоит термостатический смесительный клапан наиболее распространенного трехходового типа и как он работает, изучите приведенную ниже схему. Внутри латунного корпуса с тремя литыми гнездами находятся три камеры, проходы между которыми закрыты дисковыми клапанами. Они установлены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия следующий: при нажатии на шток проход открывается для одного потока и постепенно закрывается для другого, в результате чего в смесительной камере клапана появляется вода нужной температуры. Он выходит из латунного корпуса элемента через третий патрубок. Усилие на штоке регулируется термоголовкой с выносным датчиком температуры, установленным, как показано на рисунке.

Весь этот процесс стоит объяснить более подробно. Представьте, что недогретая среда поступает со стороны горячей воды. Затем механизм пропускает его, и третье трубное соединение закрывается. Выносной датчик заполнен термочувствительной жидкостью и соединен с цилиндром (сильфоном) внутри термоголовки через капиллярную трубку.

При нагревании датчика эта жидкость расширяется, увеличивая свой объем в трубке и сильфоне, заставляя последний прижиматься к штоку трехходового клапана. Момент давления определяется установкой на шкале термостатической головки, настроенной на необходимую температуру. Затем к потоку нагретой воды из третьего соединения добавляется холодная вода, и температура воды на выходе термостатического клапана остается неизменной, хотя теплоноситель на входе по-прежнему нагревается.

Если поступающая вода продолжает нагреваться, термостатический клапан может полностью закрыть вход и открыть боковой поток для поддержания заданной температуры на выходе. Это позволит опустить стебель в самое нижнее положение. Как только датчик обнаружит, что теплоноситель остыл, головка слегка отпустит шток, седло клапана с горячей стороны откроется, и начнется подача горячей воды.

Термостатическая головка с датчиком – самый популярный способ регулировки трехходового клапана, поскольку он достаточно точен, прост и не требует подключения к электросети.

Применение приводов для трехходовых клапанов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый – ручной, при котором глубина стебля устанавливается поворотом ручки на внешней стороне корпуса. Это не самый лучший вариант и подходит только в том случае, если температура воды, поступающей в соединения, постоянна. Второй вариант – управление с помощью сервоприводов и электрических исполнительных механизмов, которые получают команды от контроллера. Другой тип клапанов, поворотные клапаны, конструкция которых показана на рисунке, также используются для работы с различными приводами:

Имеется определенное сходство с шаровым краном, только вращающийся элемент имеет другую форму отверстия, чтобы теплоноситель протекал в обоих направлениях одновременно. Принцип работы прост: ось поворачивается приводом на необходимый угол. Последний управляется контроллером, который получает импульсы от одного или нескольких датчиков. Приводы на клапанах обычно устанавливаются в сложных или автоматизированных системах отопления с погодным регулированием.

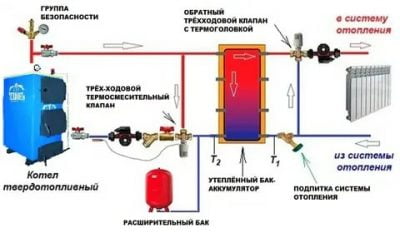

Схемы подключения трехходового клапана в системе отопления

Поняв, что такое трехходовой клапан и какова его функция, можно рассмотреть различные схемы подключения, в зависимости от назначения и роли элемента в домашнем отоплении. В этих случаях производится установка термостатического смесительного клапана:

– Для защиты твердотопливного котла от конденсата и температурного шока после внезапного отключения электроэнергии.

Теплоноситель в контурах напольного отопления должен нагреваться до температуры не выше 45 °C, что обеспечивается смесительным узлом с трехходовым клапаном.

– Поддержание необходимой температуры теплоносителя в различных зонах системы.

– Для защиты твердотопливного нагревателя от образования конденсата нельзя во время отопления заполнять бак котла холодной водой из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает следующим образом. Пока нагреватель не нагрет, вода циркулирует в малом контуре через байпас. Когда обратная вода достигает температуры 50-55°C, клапан начинает открываться и подмешивать холодную воду из системы. Когда радиатор выходит на рабочий режим, байпас закрывается, и весь поток проходит через радиаторы.

В системе напольного отопления этот элемент выполняет ту же функцию. Циркуляционный насос циркулирует теплоноситель по отопительным контурам до тех пор, пока он не начнет остывать. Как только он начинает остывать, срабатывает датчик и термостатическая головка, после чего трехходовой клапан начинает добавлять горячую воду из бойлера в закрытый контур. На схеме показано, как правильно установить коллектор, насос и клапан для напольного отопления своими руками:

Следующий пример использования и подключения этой важной детали – комбинация твердотопливного теплогенератора и буферной емкости, которая является аккумулятором тепла. Чтобы достаточно быстро нагреть весь накопительный бак, температура подачи должна составлять от 70 до 85 °C, что не требуется при радиаторном отоплении. Трехходовой клапан, установленный ниже по течению от резервуара вместе с отдельным циркуляционным насосом, как раз и позволяет это снизить.

Важно. При установке смесительного клапана помните, что насос должен быть расположен с той стороны, где трехходовой клапан всегда открыт.

Сложная система отопления в большом одноквартирном доме может иметь множество потребителей, подключенных через коллектор и распределительный коллектор. Для каждого контура требуется своя температура теплоносителя. Бойлеру косвенного нагрева требуется самая высокая температура, поэтому регулирующая арматура отсутствует. Остальные потребители требуют более холодного теплоносителя и поэтому подключаются через трехходовые клапаны.

Компоненты бюджета при постоянной температуре воды

Упрощенный трехходовой клапан, работающий автономно, может быть установлен в простых системах отопления загородных домов, получающих тепловую энергию от котла центрального отопления. Он не требует термостатической головки с датчиком температуры и не имеет штока. Термостатический регулирующий элемент устанавливается внутри корпуса и настраивается на определенную температуру воды на выходе, например, 60 или 50 °C (маркировка на корпусе).

Термостатический смесительный клапан этого типа всегда поддерживает постоянную температуру на выходе теплоносителя, эту настройку нельзя изменить. Это является преимуществом и недостатком использования термостатического смесительного клапана такого типа:

Преимущество – Более низкая цена, чем в случае устройства с термостатической головкой. Разница существенная – около 30 %.

Недостаток – Регулировка выходного нагрева невозможна. Если устройство настроено на 55 °C, то оно всегда будет подавать воду при этой температуре ± 2 °C.

Совет. Перед покупкой упрощенного клапана внимательно ознакомьтесь с технической документацией твердотопливного котла, в которой часто указывается минимальная температура обратки. Более подробную информацию об использовании этого типа арматуры можно найти здесь.

Приложение

Термостатический трехходовой клапан – Очень полезный элемент в системе отопления частного дома, который позволяет эффективно использовать нагретый теплоноситель, тем самым экономя топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить срок их службы.

Что такое трехходовой клапан и зачем он нужен в системе отопления?

Существует множество разновидностей запорной арматуры, используемой в современных отопительных установках. Однако среди этого разнообразия есть одно устройство, применение которого не совсем понятно простому человеку. Да, и используют его не так часто, как другие виды. Внешне он похож на обычный тройник, но выполняет совершенно другую функцию. Сегодня мы поговорим о трехходовом клапане – типе запорной арматуры с особым принципом работы.

Установка этого устройства оправдана там, где система отопления предполагает разделение циркуляционного потока на два контура, различающихся по типу режима работы – фиксированный и переменный. Постоянный поток чаще всего используется в установках, которые должны постоянно снабжаться определенным количеством высококачественного рассола. Переменный поток предназначен для потребителей, которым не безразлично качество теплоносителя.

Самым важным для них является точно определенная величина, которая используется для регулирования потока.

Среди запорных клапанов есть еще один тип, выполняющий аналогичные функции, но это двухходовой клапан. Но трехходовой клапан работает совсем по-другому. Его конструкция такова, что он не способен замкнуть контур, для которого важно непрерывное гидравлическое действие. Он всегда открыт и настроен ровно на то количество теплоносителя, которое необходимо. Это означает, что потребители всегда будут удовлетворены как по качеству, так и по количеству поставленного объема.

Трехходовой клапан не способен перекрыть поток в контуре, где важен постоянный поток. Этим он отличается от двухходового клапана. Однако он очень эффективно перекрывает поток переменного тока. Это позволяет регулировать как высоту, так и расход теплоносителя. Кстати, такого же эффекта можно добиться и с помощью двухходовых клапанов, если объединить эти два устройства в одной конструкции. В этом случае они должны быть настроены на реверсивный режим работы: когда один закрывается, другой открывается.

Какие трехходовые клапаны имеются в наличии?

Запорная арматура подразделяется на переключающую и смесительную. Само название объясняет их функцию и различия между ними. Смесительный клапан имеет один выход и два входа, поэтому он идеально смешивает два разных потока. Это необходимо, например, для снижения температуры теплоносителя для определенных потребителей. Например, в случае с напольным отоплением: к ним должна подаваться вода температурой не выше 65 градусов, в то время как радиаторы имеют гораздо более высокую температуру.

Чтобы эффективно регулировать температуру среды у потребителя, необходимо знать температуру обоих потоков, рассчитать коэффициент смешивания и отрегулировать клапан. Таким образом, достигается необходимый температурный режим. Трехходовой разделительный клапан ведет себя прямо противоположным образом. Его функция заключается в разделении основного потока на два вторичных. Он имеет только один вход, но два выхода. Чаще всего он используется для бытового горячего водоснабжения, обеспечивая равное количество и качество горячей воды для потребителя. Он также используется специалистами для нагревателей воздуха.

Эти два типа трехходовых клапанов не отличаются по внешнему виду. Однако, если посмотреть на них в разрезе, разница очевидна. Смесительный клапан имеет один шаровой клапан на штоке, который расположен по центру и перекрывает основной проход. Коллектор имеет два шаровых крана, расположенных на выходах. Пока первый закрывает один патрубок, второй откручивает другой.

Управление трехходовым клапаном

В зависимости от принципа управления трехходовые клапаны также делятся на две разновидности – с ручным и электрическим управлением. Первый вариант – самый распространенный, который выглядит как обычный шаровой кран, но имеет три патрубка – три выхода. В отопительных установках в частном секторе наибольшей популярностью пользуются автоматические клапаны. Они позволяют регулировать температуру в отдельных помещениях в коллекторных системах или распределять теплоноситель в зависимости от расстояния между помещением и котлом. Высокопроизводительные клапаны используются для распределения теплоносителя между зданиями.

Как и любая запорная арматура, трехходовой клапан, необходимый для системы, рассчитывается исходя из диаметра подводящей трубы и давления в системе. Для того чтобы сертифицировать систему отопления, существуют определенные государственные стандарты для этих устройств. И отклонение от них рассматривается как грубое нарушение закона.

Особое внимание уделяется несоответствию внутреннего давления системы отопления и клапана.

Насколько необходимо устанавливать трехходовой клапан для твердотопливного котла в системе отопления?

Современные котлы используются в качестве отопительных систем и могут иметь в своем корпусе отдельный бойлер для нагрева бытовой горячей воды. Их универсальность позволяет приобретать и эксплуатировать их в самых разных условиях – в обычных домах, небольших офисах и на крупных промышленных предприятиях. Для каждого из вышеперечисленных типов зданий или отдельных помещений достаточно приобрести модель котла с соответствующей мощностью, иначе польза от котла будет минимальной.

Зачем использовать трехходовой клапан?

Котлами можно управлять удобно и универсально, так как их легко подключить непосредственно к системе отопления.

Единственным нюансом будет правильность действий, которые необходимо предпринять, а также обеспечение адекватного уровня защиты в случае возникновения различных форс-мажорных обстоятельств. Трехходовой клапан для твердотопливных котлов используется для обеспечения этой системы, а точнее ее работы в любых условиях и ситуациях. Он используется в трубопроводных контурах и должен быть приобретен (использован) независимо от модели, мощности и производителя самого котла.

Внешний вид деталей

Отсутствие этого элемента в установке может привести к катастрофическим последствиям – серьезным повреждениям котла, снижению его эффективности и даже к опасной ситуации, угрожающей жизни и здоровью людей, находящихся в отапливаемых помещениях и в непосредственной близости от самого котла.

Какие трехходовые клапаны существуют?

Сегодня существует множество различных вариантов, отличающихся как по конфигурации, так и по внешнему виду, но принцип один и тот же. Простейшим смесительным клапаном является смесительный клапан, который делится на два типа:

Трехходовой смесительный клапан;
Клапан предварительной настройки.

(В первом случае регулировка выполняется в обычном режиме, во втором – возможна регулировка по усмотрению пользователя).

Отличить клапан от других имеющихся в продаже деталей довольно просто – клапан всегда имеет 3 патрубка:

Первый из них имеет горячий поток;
Второй обеспечивает холодный поток;
Третий отвод является выпускным, через него проходит смешанный, сбалансированный по температуре поток.

Основное назначение этой детали – предотвратить попадание холодной жидкости в рубашку котла во время предварительного нагрева.

Если клапан не используется или установлен неправильно, горячая вода не будет поступать в систему и, следовательно, не будет происходить нагрев.

Клапан заставляет воду циркулировать в первичном контуре до достижения необходимой температуры – в зависимости от типа котла она может составлять от 40 до 50 градусов Цельсия.

При достижении заданной температуры термостат (который отвечает за проверку текущего градуса в контуре) воздействует на шток, который, в свою очередь, открывается для удаления холодной воды из системы отопления.

Принцип работы деталей

Существует множество типов клапанов, различающихся по типу используемого привода, конфигурации, способу управления и т.д. Существует несколько моделей в зависимости от системы управления и типа привода.

Одним из наиболее распространенных является клапан, в котором используется термостатический привод, другими словами, в детали установлен привод, управляемый термостатом. Такое устройство работает благодаря эффекту расширения компонента (в случае расширения нажимается шток клапана, после чего происходит смешивание жидкостей разной температуры). Этот тип клапана является наиболее распространенным.

Второй тип, который не менее распространен, – это электрический метод управления. В этом случае шток клапана приводится в действие по сигналу от электронного блока управления.

Третий тип отличается управляющим элементом – шток приводится в действие термостатической головкой. Реакция основана на изменении температуры воздуха, которая определяется самой головкой или датчиком, выведенным через капиллярную трубку наружу.

Такой привод имеет огромное значение для монтажа и дальнейшей эксплуатации систем напольного отопления.

Клапан также незаменим, так как предотвращает отложение примесей (если в рубашку подается холодная вода, то появляющийся на ней конденсат смешивается с золой, образуя примеси, а это в свою очередь снижает эффективность теплообмена, что снижает КПД котла и системы, в которой он установлен).

Как правильно выбрать

Перед покупкой клапана важно выяснить много информации о котле и системе отопления, которая позволит повысить эффективность системы, иначе это может привести к ухудшению работы системы.

Самое главное – определить рабочие параметры теплоносителя, которые можно легко найти в имеющейся документации. Кроме того, необходимо учитывать расход тепла и саму схему подключения.

Расход и температура теплоносителя могут быть определены из проектной документации. Если такой возможности нет, можно применить рекомендации, приведенные в паспорте котла, используемого в системе.

Все эти параметры необходимы для выбора подходящего клапана (выбор должен осуществляться в соответствии с пропускной способностью).

Система управления электроприводом выбирается в зависимости от типа отопительной установки и самого котла. В самых простых моделях и вариантах используется простой термостатический клапан (хотя бывают и исключения). И, как уже упоминалось, для того чтобы подогрев пола работал хорошо, необходимо использовать изделие с термостатической головкой.

Если вы планируете работать со сложной системой трубопроводов, производители рекомендуют использовать клапан с внешним контроллером.

Советы и рекомендации

Так или иначе, в любой современной системе отопления обязательно используется трехходовой клапан, который является важным узлом всей системы и просто не может быть заменен – альтернативы пока не придумано.

Исключение составляют ранее использовавшиеся лифтовые системы, которые уже давно не применяются и считаются устаревшими (из-за недостаточной эффективности и удобства).

Обратите внимание, что имеется не только смесительный, но и отводной клапан. Первый вариант, рассмотренный выше, предполагает возможность смешивания двух потоков в один, а второй вариант, отводной клапан, обеспечивает возможность разделения одного потока на два, при этом контролируя поток на каждом выходе.

Оба этих типа клапанов могут использоваться в одной системе. Однако во всех случаях требуется смесительный клапан, тогда как в простых системах отопления отводной клапан используется редко.

Диверторный клапан и смесительный клапан

Правильный выбор клапана – это когда пользователь подбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий выбора является основным – без его учета нельзя рассчитывать на функциональность всей системы, то второй критерий подразумевает продолжительность работы клапана – если он не рассчитан на работу в системе, где температура выше, чем температура самого клапана – деталь быстрее износится и потребует замены или не будет работать вообще.

Напольное отопление без насоса – просто и легко

Иногда в морозную погоду центральное отопление не обеспечивает приемлемый уровень тепла в квартире или доме. Лучшим решением является система подогрева пола. Система подогрева пола придаст вашей квартире уютное тепло. И вам даже не нужно нанимать профессионала для его подключения. Практически любой человек может самостоятельно подключить водяной пол без насосов и смесителей.

Пример установки системы https://couo.ru

Самые лучшие и надежные системные соединения

Водяной теплый пол – это система с низкой температурой подачи (до 45 оС). Система также имеет предел температуры для самой поверхности – от 26 до 31 оС. Существует множество различных схем установки такой системы. Но есть и лучшие схемы – их всего 4. Стоит подробно проанализировать каждую из этих систем.

Схема 1 – непосредственно от котла

Для подключения установки по этой схеме необходим предохранительный клапан с насосом и теплогенератором. В этом случае теплоноситель поступает непосредственно в распределительный коллектор. Затем теплоноситель распределяется и возвращается в котел.

Для этих целей рекомендуется использовать конденсационные котлы. Они лучше всего подходят для работы при низких температурах. Обычный котел может выйти из строя при такой работе. Если используется твердотопливный котел, необходимо установить специальный бак для контроля температуры. В заключение можно сказать, что это очень хорошая схема подключения. Его рекомендуют многие эксперты.

Пример прямого монтажа системы https://kapital62.ru

схема 2 – установка с трехходовым клапаном

Наиболее распространенным применением для данного типа установки является система отопления с температурой до 80 оС и контур с температурой 40 оС. Во время монтажа специалисты часто задаются вопросом, как оптимизировать систему отопления для достижения желаемой температуры.

Здесь на помощь приходит трехходовой клапан. Он должен быть установлен на подаче перед насосом. Охлажденный теплоноситель смешивается с первичным теплоносителем, полученным из контура, и снижается до 40 оС в обратке.

Этот тип соединения имеет главный недостаток – невозможность контролировать равномерность смешивания. Это может привести к тому, что пол будет либо не по сезону теплым, либо слишком горячим.

Внимание! Преимущества “Макета 2” компенсируют его недостатки. Эта система может быть установлена легко и с минимальными усилиями.

Этот вариант в основном используется в промышленных и коммерческих зонах. В домах и квартирах он используется очень редко из-за нестабильности.

Пример подключения трехходового клапана в системе напольного отопления с погодным регулированием. https://stroimdom43.ru

Контур 3 – насосно-смесительная станция

Это работает путем смешивания низкотемпературного теплоносителя из обратного трубопровода системы с теплоносителем из самого котла. Эти устройства оснащены балансировочным клапаном, который позволяет дозировать охлажденную воду при смешивании с горячей водой. Таким образом, эта система обеспечивает высокий уровень комфорта. Устройство также может быть оснащено такими элементами, как:

для котлового контура;

обход;
шаровые краны.

Насос и смесительный узел можно приобрести за 5-15 тысяч рублей. Цена зависит от типа модели. Существует довольно много магазинов, где можно приобрести такое устройство.

Читайте далее:
