Стабилизатор давления воды – это устройство, используемое для стабилизации давления жидкости в водопроводной сети. В основном он используется в жилых домах, где практически невозможно получить требуемое давление воды из-за большого количества пользователей. В этом случае давление воды постоянно колеблется, что может привести к неприятным последствиям, в том числе к ожогам от льющегося из крана кипятка. Такое устройство также устанавливается в частных домах, когда вода подается из скважины.
Когда следует устанавливать редуктор?
Рекомендуется устанавливать редуктор давления в следующих случаях:
- В системе водоснабжения очень низкое давление воды.
В этом случае низкий напор воды может привести к выходу из строя некоторого оборудования, например, автоматических пишущих машинок. Кроме того, наполнение ванны будет занимать много времени, вызывая дискомфорт, особенно если человек торопится на работу. Выходом из этой неприятной ситуации станет редуктор давления с насосом, который значительно увеличит скорость потока воды.
- Постоянно меняющееся давление воды
Ситуация довольно распространенная. При открытии вентиля давление воды одинаковое, но через несколько секунд напор воды падает. В этом случае практически невозможно регулировать температуру воды.
Эта проблема обычно возникает в квартирах на 1-м этаже в многоквартирных домах. Высокий напор воды необходим для того, чтобы вода достигла верхних этажей. Однако у жителей нижних этажей могут возникнуть аварийные ситуации, такие как прорыв водопроводных труб и протечки.
Помимо регулирования давления воды, регулятор давления также защищает от повреждения бытовые приборы, подключенные к водопроводу: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.д.
Редукционный клапан давления воды и критерии выбора
Назначение регулятора давления воды заключается в снижении давления на входе для достижения необходимого давления на выходе. В большинстве случаев регулятор необходим в водопроводной сети многоэтажных квартир, когда квартира находится ближе всего к точке распределения. Это может быть квартира на первом или цокольном этаже, в зависимости от варианта водоснабжения.
Нередко регулятор подключается к независимой системе водоснабжения, где вода поступает из бака на чердаке. Регулятор необходим в дополнительных устройствах, используемых для управления нагревом в низкотемпературном напольном отоплении в частном доме. Устройство также используется в быту для автономного обогрева радиаторов в дополнение к испарившемуся теплоносителю из сетевого водоснабжения.
Принцип работы регулятора давления воды основан на балансе между силой напора потока и сжатием пружины. Он уменьшает, закрывает и увеличивает отверстие, через которое проходит поток.
Регулировка основана на уравновешивании давления "вверх" и "вниз" по течению от запорного клапана:
- когда давление воды на входе равно силе, удерживающей пружину изнутри, проход воды закрыт;
- когда вода поступает при открытом клапане, давление уменьшается, а затем открывается рабочее отверстие, чтобы пропустить воду.
Для регулировки размера рабочего отверстия устройства оснащаются простым винтовым устройством.
Классификация регуляторов давления воды

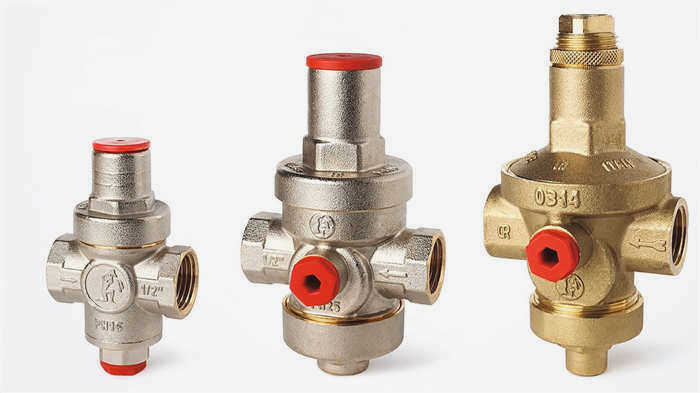

Регулирующий элемент влияет на работу запорного устройства и степень сжатия пружины внутри регулятора давления. В зависимости от разновидности все модели, имеющиеся в продаже в настоящее время, делятся на 2 разновидности.
Виды регуляторов давления воды по конструктивным особенностям:
- Мембранный тип. Действие струйного регулятора контролируется армированной мембраной, которая приводит в движение пружину по мере расхода воды или теплоносителя. Мембранные регуляторы характеризуются точностью формирования давления воды, лучшей пропускной способностью и длительным сроком службы. Недостатком этого решения является высокая цена.
- Поршневые. Движением запорного клапана управляет поршень. Поршневые регуляторы давления отличаются небольшими размерами и низкой ценой. К недостаткам можно отнести быстрый износ уплотнений и седла поршня, чувствительность к качеству транспортируемой воды.
Большинство мембранных установок изначально оснащены фильтрующим устройством. Подавляющее большинство поршневых моделей не имеют фильтра. Поэтому при покупке поршневой модели необходимо приобрести и установить фильтр для воды перед регулятором давления.
Назначение редукторов давления
Область применения редукторов давления достаточно широка. Редукторы давления используются в быту, на коммерческих и промышленных предприятиях. Для использования в многоэтажном доме, в частном доме или в водопроводе на даче обычно применяются поршневые и клапанные регуляторы. Для коммерческого и промышленного применения принцип работы регулятора зависит от особенностей применения.
Области применения регуляторов давления
- Системы водоснабжения – в том числе
– Коммунальные службы водоснабжения – жилые дома, частные дома.
– Коммерческие предприятия – магазины, офисы.
– Промышленные предприятия – заводы, фабрики, производственные предприятия и т.д. - Пожарные системы, где крайне важно поддерживать стабильное и постоянное давление в системе.
- Водозаборные системы, обеспечивающие водой целые города и поселки, требующие поддержания постоянного давления в трубах.
- Насосные станции (ТЭЦ и другие), обеспечивающие общую систему подачи холодной и горячей воды населению.
- Системы орошения и мелиорации, используемые в сельском хозяйстве и животноводстве.
ВАЖНО: Во избежание перегрева и выхода из строя регулятора давления. Не используйте регулятор давления холодной воды в системе горячего водоснабжения.
Типы регуляторов давления воды
По типу регуляторы давления можно разделить на поршневые регуляторы давления, мембранные регуляторы давления, регуляторы потока, автоматические регуляторы давления и электронные регуляторы давления. Давайте рассмотрим каждый из них в отдельности.

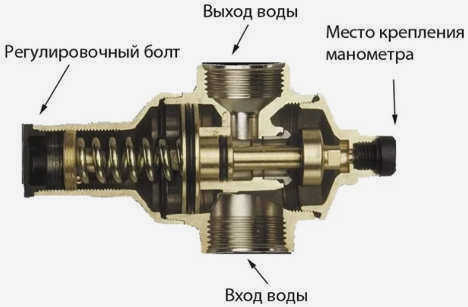

Поршневой тип
Конструктивно самый простой регулятор давления, также известный как механический регулятор давления. Его принцип действия основан на работе подпружиненного поршня. Он регулирует давление на входе в трубопровод и устанавливает его с помощью регулировочного винта. Это уменьшает или увеличивает пропускную способность регулятора давления в соответствии с требованиями пользователя. Выходное давление в системе показывает манометр, установленный на выходе.
Недостатком данного устройства является чувствительность поршня к различным видам загрязнений в системе водоснабжения. В результате он быстро приходит в негодность. Эту проблему можно решить, установив фильтр перед входным отверстием регулятора давления. Пропускная способность такого регулятора давления составляет от одной до пяти атмосфер.
ВАЖНО: При установке механического регулятора давления используйте фильтр. Это продлит срок службы устройства.

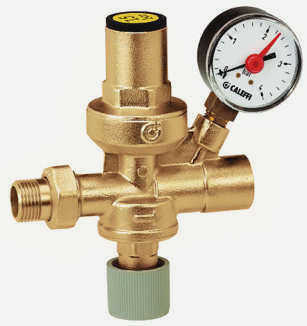

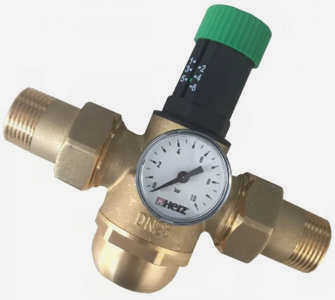

Мембранные регуляторы давления
Регулятор давления, завоевавший репутацию надежного и неприхотливого устройства для использования в быту с производительностью от 0,5 м 3 до 3 м 3 в час. Имеет достаточно высокую цену благодаря своей прочной конструкции. Из-за высокой стоимости лучше доверить замену или установку этого устройства опытному специалисту.
В основе его работы лежит мембрана с пружиной в герметичной камере. Это обеспечивает полную защиту от любого вида засорения. Пружина передает усилие на небольшой клапан, который, в свою очередь, регулирует количество воды на выходе, поступающей в систему бытового водоснабжения.
Как часто следует регулировать реле?
В идеале это следует делать раз в месяц. Если есть возможность, то это следует делать не реже одного раза в квартал.
Небольшие перепады предельного давления заставляют насос включаться и выключаться очень часто. При таком режиме работы подача воды в кран никогда не прерывается, а напор всегда более или менее одинаков. Однако это влияет на срок службы насосного агрегата.
Если диапазон большой, напор воды может колебаться. Но тогда насос включается реже, что означает меньшую нагрузку и отсутствие необходимости в ремонте или замене в долгосрочной перспективе.
Обратите внимание, что разница между минимальным и максимальным давлением должна составлять не менее 1 атм.

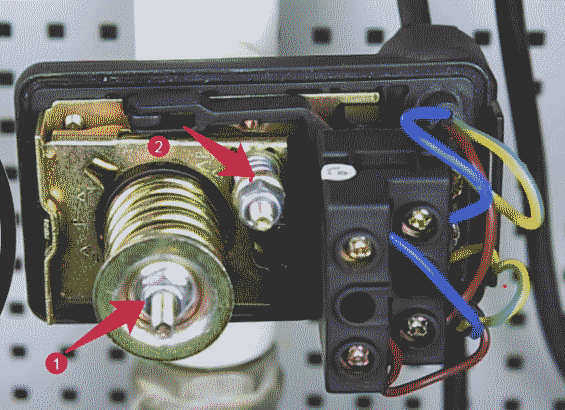

Регулировка реле давления воды
Не требуется специальных знаний в области гидравлики, и регулировка соответствующего реле давления насоса может быть выполнена пользователем.
Чтобы отрегулировать гидравлический переключатель, выполните следующие действия
- Выключите насос и слейте воду.
- Включите насос и, когда реле давления выключено, запишите показания манометра (это нижнее пороговое значение, установленное путем регулировки большой пружины).
3 Откройте водопроводный кран в самой удаленной от насоса точке и запишите значение на манометре при повторном запуске насоса (это верхний предел, который можно отрегулировать с помощью малой пружины). - Если после запуска насоса или насосной станции давление воды слишком низкое, затяните гайку на большой пружине, чтобы увеличить давление. Если давление слишком высокое, слегка ослабьте гайку.
- Малая пружина устанавливает разницу между верхним и нижним порогами срабатывания между 1,5 и 2 атмосферами.
Для завершения настройки реле давления вода снова полностью сливается из системы, а станция подключается к электросети. Если все было настроено правильно, давление в системе водоснабжения должно быть удовлетворительным.
Регламентное отключение.
Насос останавливается и производится регулировка максимального давления. Регулировка осуществляется с помощью небольшой пружины.
Важно: Малая пружина определяет не верхний предел давления, а разницу между минимальным и максимальным давлением.
Малую пружину следует регулировать до достижения желаемого значения.
Во время работы контролируйте давление, при котором реле запускается и останавливается. Если параметры не оптимальны, это означает, что давление воздуха в системе меняется и систему необходимо дозаправить с помощью насоса.
Следует отметить, что чем ниже нижний предел, тем больше воды может быть закачано в систему. Однако, поскольку давление воды, достигаемое в процессе эксплуатации, невелико, рекомендуется не занижать этот параметр слишком сильно.
