Преимущество всех этих схем стабилизаторов на 12 В в том, что они просты в установке. Для сборки стабилизатора не требуется специальных навыков. Но если представленные фотографии вызывают только недоумение, не стоит пытаться собрать схему своими руками.
Как сделать простой стабилизатор напряжения 12 В своими руками⚡.
Регулятор напряжения 12 В часто используется в электрической цепи автомобиля. Источники питания автомобиля (аккумулятор и генератор) на различное 12-вольтовое электрооборудование подают постоянное напряжение от 12,5 до 14 вольт. Такие большие колебания могут привести к повреждению и выходу из строя чувствительных и дорогостоящих светодиодных лент, противотуманных фар, автомагнитол. Помимо электрических систем в автомобилях, такие устройства используются в 12-вольтовых источниках питания, способных понижать и преобразовывать переменный ток сети в более подходящий постоянный ток для многих устройств.
В зависимости от конструкции и способа подачи 12-вольтовогонапряжение, существует два типа стабилизаторов:
- Импульсные – Стабилизаторы напряжения, состоящие из интегратора (батарея, электролитический конденсатор большой емкости) и переключателя (транзистор). Напряжение поддерживается в определенном диапазоне значений за счет циклического процесса накопления и быстрой отдачи заряда интегратором при разомкнутом переключателе. По конструкции и способу управления такие стабилизаторы делятся на ключевые устройства с триггерами Шмитта, эквалайзеры с широтно-импульсной модуляцией и эквалайзеры с частотно-импульсной модуляцией.
- Линейный – Устройства стабилизации напряжения, в которых в качестве регулирующих устройств последовательно используются стабилизаторы или специальные микросхемы.
Наиболее распространенными и и популярными у автолюбителей являются встроенные стабилизаторы напряжения.Они отличаются простотой самостоятельного монтажа, надежностью и долговечностью. Импульсный тип используется гораздо реже из-за высокой стоимости деталей и сложности самостоятельной сборки и ремонта.
Классическая модель

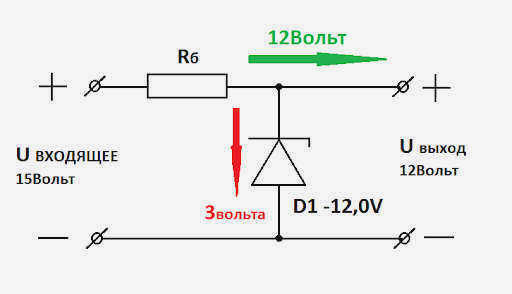

Классические стабилизаторы – это большой класс устройств, основанных на полупроводниковых компонентах, таких как биполярные транзисторы и регуляторы. Из них основную функцию поддержания напряжения 12 В выполняют Стабилитроны, разновидность диодов, При подключении с обратной полярностью (катодом такого полупроводникового прибора является положительная сторона питания, анодом – отрицательная) они работают в режиме пробоя. Суть работы этих полупроводниковых деталей заключается в следующем:
Выбор прибора
При выборе стабилизатора необходимо учитывать следующие характеристики:
- Габариты. Выбранный стабилизатор должен компактно размещаться в предполагаемом месте установки с нормальным доступом.
- Тип. Из представленных на рынке устройств наиболее надежными, компактными и недорогими являются небольшие стабилизаторы на микросхемах.
- Возможность самостоятельной сборки. Поскольку даже самые надежные устройства выходят из строя, предпочтение следует отдавать стабилизаторам, радиочастотные компоненты которых доступны в достаточном количестве и недороги.
- Надежность. Выбранный стабилизатор должен обеспечивать постоянное напряжение без значительных отклонений от заданного производителем диапазона.
- Стоимость. Для электрической системы автомобиля достаточно прибора стоимостью до 200 рублей.
При выборе стабилизатора также важно учитывать отзывы покупателей, которые можно найти на специализированных форумах и сайтах.
Выбор стабилизатора на 12 В
Бортовая сеть обеспечивает питание от 13 В, но для работы светодиодов необходимо только 12 В. Поэтому необходимо установить стабилизатор напряжения, который обеспечит на выходе ровно 12 В.
Установка этого оборудования обеспечит нормальные условия для работы светодиодных ламп, которые не выйдут из строя в течение длительного времени. При выборе стабилизаторов водители сталкиваются с проблемами, так как конструкций очень много и все они работают по-разному.
Важно выбрать стабилизатор, который
- Будет функционировать должным образом.
- Он обеспечит надежную защиту и безопасность вашего осветительного оборудования.

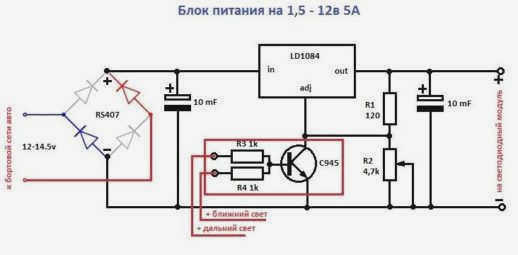

Простой стабилизатор напряжения на 12 вольт своими руками
Если у вас есть даже ограниченные навыки в сборке электрической цепи, стабилизатор напряжения не обязательно покупать с полки. Чтобы сделать самодельный прибор, потратьте не более 50 рублей; готовая модель стоит несколько дороже. Переплачивать нет смысла, так как в результате получится качественное устройство, отвечающее всем необходимым требованиям.
Самый простой, но функциональный стабилизатор можно сделать своими руками без особых усилий. Устройство с импульсным управлением очень сложно собрать, особенно новичку, поэтому рассмотрите линейные стабилизаторы и любительские схемы.

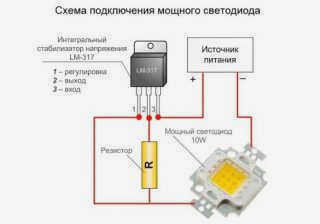

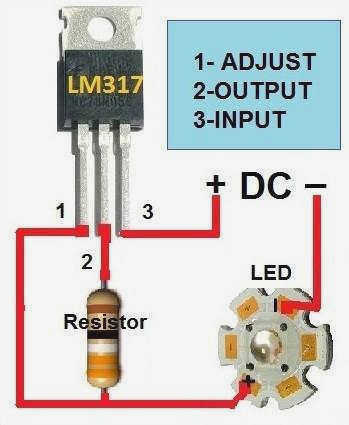

Простейший стабилизатор напряжения 12 В состоит из схемы (готовой) и резистора сопротивления. Лучше всего использовать схему LM317. Все детали крепятся на перфорированной панели или универсальной печатной плате. После того как устройство будет правильно собрано и подключено к автомобилю, можно обеспечить хорошее освещение – лампочки перестанут мигать.
