Стандартная ширина гаражных ворот

Мы готовы помочь, если вы не хотите вникать во все расчеты и проводку.

Рекомендации по подготовке проема для гаражных ворот

Размер проема лучше определить на этапе проектирования или строительства гаража. Это позволит оптимизировать расходы во время строительства, а также обеспечить максимальное удобство использования гаражных ворот.

Чтобы установка секционных ворот не вызвала лишних проблем, это следует сделать заранее:

1. Определите размеры проема.
2. Выбрать материал стен.
3. Подключить электропитание к месту установки электропривода ворот.

Определите размеры проема

Основные требования к установке секционных ворот следующие

a) Ширина проема

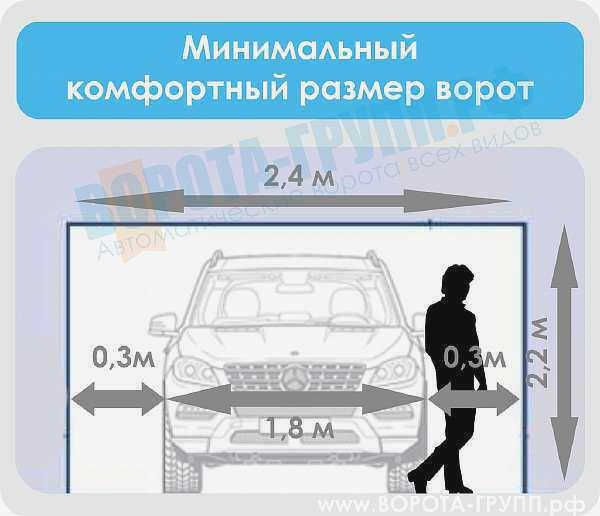

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (включая боковые зеркала).

• Для легкового автомобиля оптимальная ширина двери составляет от 2,4 до 2,7 м;
• для джипа или микроавтобуса – оптимальная ширина 2,8 – 3 метра;
• для двух автомобилей – оптимальная ширина составляет 5 метров;

Чтобы пассажирам было легче входить и выходить, ширина гаража должна быть на 20-30 см больше, чем ширина автомобиля с открытой дверью.

Если вдоль стен планируются полки для инструментов и оборудования, ширина гаража должна быть увеличена на ширину полок.

б) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что ворота с ручным управлением имеют выступ нижней панели ворот в проем, что уменьшает высоту проема на 15-20 см. Для дверей с ручным управлением высота проема должна быть на 35-50 см больше высоты автомобиля.

При расчете высоты проема не забудьте учесть возможность установки на крыше автомобиля антенны или багажника.

в) Глубина гаража

Этой величиной часто пренебрегают, что может привести к серьезным трудностям на этапе установки секционных ворот. Если глубина гаража недостаточна, ворота не будут открываться полностью или может не хватить места для мотора.

Как выбрать размер гаража

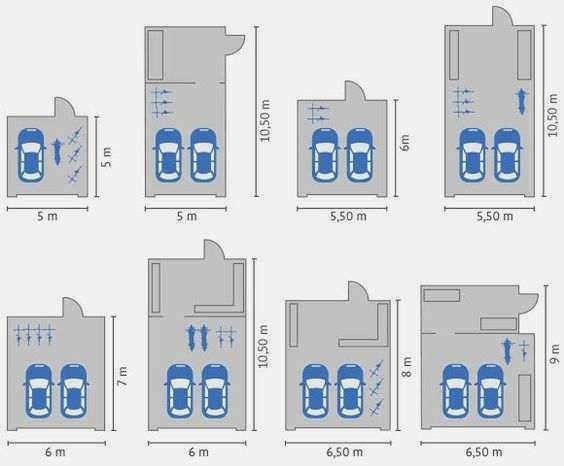

Размер гаража следует выбирать в зависимости от количества автомобилей и их габаритов. Гараж должен быть не менее 0,5 метра спереди и сзади автомобиля, чтобы обеспечить удобное обслуживание. Стороны должны составлять около одного метра – должна быть возможность полностью открыть дверь, для чего необходимо около 80 см с обеих сторон. Это минимальные размеры для парковки одного автомобиля. Получается, что при длине автомобиля 5 м гараж должен быть не менее 6*3,6 метра, и о комфорте не может быть и речи. Вы можете припарковать машину и выйти боком. Даже проехать, не испачкавшись, может стать проблемой.

Для гаража оптимального размера необходимо больше места, по крайней мере, по ширине. Чем шире гараж, тем легче проехать по бокам при открытой двери автомобиля. Оптимально по одному метру со всех сторон – 6*4 метра. Это также позволит проводить базовое техническое обслуживание автомобиля.

Для одного автомобиля

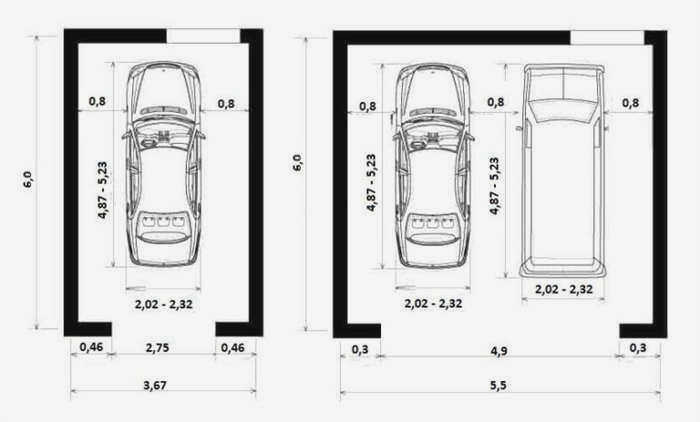

Как уже упоминалось, при среднем размере автомобиля 5 * 2 метра (± несколько сантиметров), минимальный размер гаража для одного автомобиля – 6 * 4 метра – "вытекает" из вышесказанного. Именно такого размера гаражи строят гаражные кооперативы для размещения автостоянки.

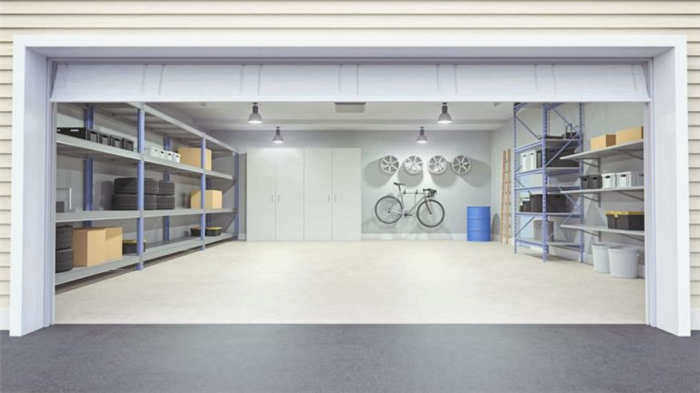

Таким образом, 6х4 метра – это минимальный размер гаража без учета установки стеллажей, оборудования. Если вы планируете иметь что-то вроде мастерской, добавьте метры в длину или ширину. Это зависит от свободного места на участке.

Чтобы сделать приблизительный расчет, вы можете поставить машину, что-то, имитирующее полку, верстак, оборудование, запас шин, оборудование, которое вы хотели бы разместить в гараже. Попробуйте пройти между всеми этими предметами. Представьте, что вам нужно работать, вносить/выносить технику, пока автомобиль находится в гараже. Поэтому решите, сколько вам нужно добавить к минимальному размеру и где именно – в длину или ширину.

Размеры гаражных ворот

Свободная ширина проема гаражных ворот составляет 2,5 метра. Большинство автомобилей пролезает в этот проем даже с учетом зеркал. Это минимальная ширина, поэтому неопытные водители могут просто не пролезть.

Бывают случаи, когда автомобиль занимает только половину гаража и его приходится объезжать. В таких случаях ширина проема должна быть не менее 3 метров. Это оптимальная ширина для проезда одного автомобиля. В этом случае вы сможете свободно и без проблем въехать в гараж.

Максимальная ширина гаражных ворот – это полная ширина гаража с учетом необходимости установки боковых стоек, стоек или направляющих. Максимальная ширина также зависит от типа выбранных гаражных ворот.

Ширина ворот для гаража на две машины

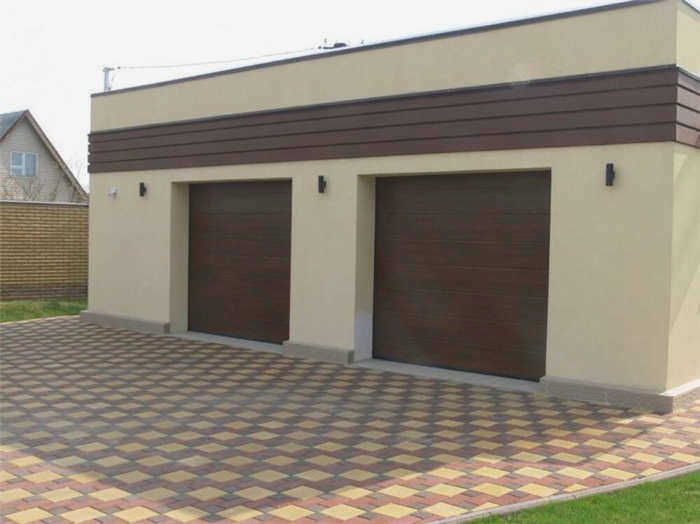

Если вы планируете гараж на две машины, вы можете сделать либо двое ворот стандартных размеров (шириной от 2,5 до 3 м), либо одни широкие. Если вы решили сделать два входа, отделите ворота перегородкой шириной не менее метра. Это имеет смысл как с эстетической, так и с практической точки зрения. Один метр – это минимальное комфортное расстояние между автомобилями. Если они будут стоять ближе, вам придется постоянно следить за тем, как открывается дверь.

Для проезда двух автомобилей в одну дверь минимальное требование – 4,9-5,5 метра, оптимальное – 6 метров. А максимум – вся ширина здания.

Какое решение лучше? Одни ворота или двое? С финансовой точки зрения лучше иметь одни широкие. Двое одинакового размера будут стоить на 20-30% дороже. Что удобнее? Два въезда удобнее из-за прямой парковки – не нужно съезжать в сторону на небольшом пространстве.

Высота гаражных ворот

Несколько слов о высоте гаражных ворот и потолка гаража. Для седанов и универсалов высота потолка гаража не критична, так как они не выше роста человека и легко проходят через проем в 2 метра. Однако оптимальной или "стандартной" высотой сегодня считается 2250 или 2375 см. Более низкая высота рассматривалась давно – только тогда, когда автомобили были очень низкими.

Тип подъемника

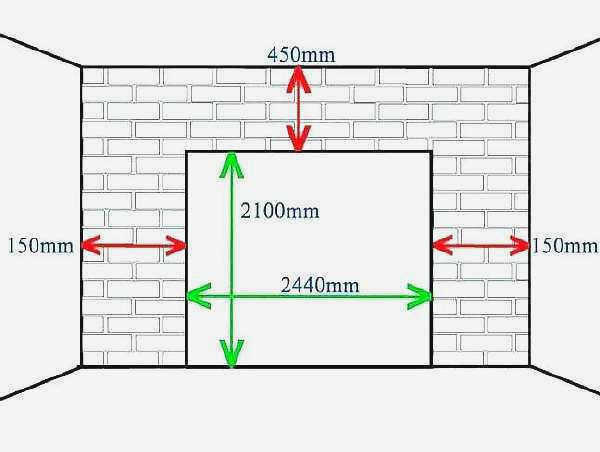

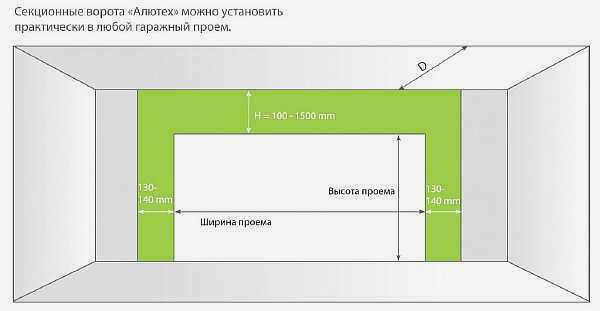

Для секционных гаражных ворот тип подъемника определяется высотой перемычки (расстояние от верха проема до панели). Он может быть:

• Стандартным. Высота перемычки составляет от 350 мм до 600 мм. Это стандартная высота нижнего края. Максимальная ширина двери с таким типом перемычки составляет 7 м, а максимальная высота – до 9,7 м. К преимуществам относится самая низкая стоимость по сравнению с другими типами, низкая нагрузка на пружину, что повышает стабильность работы.
• Пониженные. Высота потолка составляет от 150 мм до 350 мм. В этом случае при открывании нижняя часть свисает вниз на 80-150 мм, перекрывая верхнюю часть проема. Возможны два варианта – задний барабан и передний барабан. Передний барабан устанавливается на стойки высотой от 220 мм до 350 мм и использует специальную радиальную направляющую, что делает его более дорогим, чем стандартный домкрат. При установке заднего барабана концевые кронштейны крепятся к обычной направляющей, а к ним крепится вал. Если подъемник низкий, то остается только возможность установки потолочного мотора для автоматизации ворот.
• Высокий. Не менее 600 мм высоты над головой (макс. высота над уровнем моря 4,6 м), для автоматизации можно установить только привод, монтируемый на оси. Преимущество – направляющие могут быть размещены компактно и более надежны, чем наклонный подъемник. Однако используются более дорогие пружины и барабаны, которые имеют большие размеры, а значит – более сложный монтаж, более высокая цена (как на систему, так и на монтаж).
• Наклонный (стандартный или высокий). Когда потолок поднимается от двери к задней стене. Высота перемычки варьируется от 500 до 1 500 мм. Самый дорогой и нестабильный вариант. Это не значит, что его нельзя использовать, но если есть возможность, то лучше выбрать другой.
• Вертикальный подъемник. Бывает двух типов – с пружиной вверху (высота перемычки = высота дверного проема +700 мм) и внизу (высота перемычки = высота дверного проема +370 мм). В обоих случаях для автоматизации используется осевой привод. Этот тип тележки используется для грузов весом не более 1000 кг. Недостаток – высокая цена (большее количество направляющих, более дорогие материалы).

Подъемный механизм

Секционные гаражные ворота поднимаются за счет натяжения пружин. Существует два типа механизма:

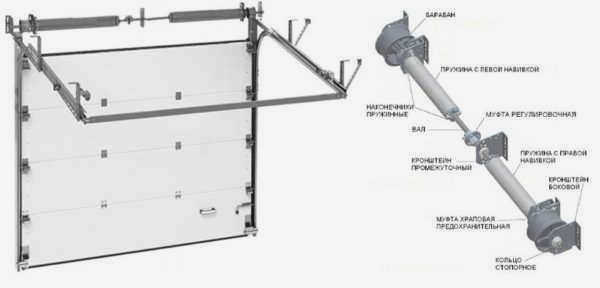

• С торсионными пружинами, установленными на валу. Вал расположен в верхней части конструкции – над проемом. Когда секционные гаражные ворота закрыты, торсионные пружины находятся в состоянии покоя. Когда полотно начинает подниматься, они скручиваются, накапливая силу пружины. При опускании полотна оно разжимается.

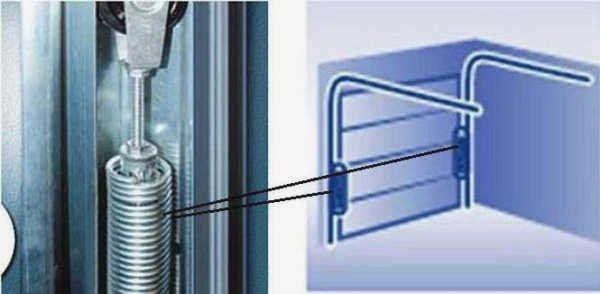

• С пружинами растяжения. Пружины установлены в боковых стойках (направляющих). Они растягивают полотно при подъеме и возвращают его в исходное положение при опускании.

Какой подъемник выбрать для секционных гаражных ворот? Все зависит от того, отапливается гараж или нет. Торсионные механизмы имеют больше возможностей для регулировки, позволяя настроить уплотнение полотна ворот. Поэтому торсионный механизм больше подходит для отапливаемых гаражей.

Однако торсионный подъемный механизм требует более высокой перемычки и стоит значительно дороже, чем вариант с пружиной растяжения. Он более надежен – рассчитан на интенсивную эксплуатацию – и может быть установлен в гаражах с высокой проходимостью.

Ширина гаражных ворот

Прежде чем рассчитать ширину ворот для проезда автомобилей, необходимо учесть три основных момента:

1. Выбор делается с учетом норм ГОСТа.
2. Конкретный производитель и его таблица размеров.
3. Тип гаражных ворот. Для каждого типа системы створок производятся специфические расчеты. Например, размеры автоматических гаражных ворот будут больше других разновидностей конструкции из-за массивности крепежа и дополнительного оборудования.

Оптимальные размеры полотна

Стандартная ширина гаражных ворот для легковых автомобилей:

• максимальная – неограниченная;
• самый маленький – 2,4 м;
• средний – 2,7 м.

Читайте также: Замки и засовы своими руками: засовы, замки, фото и видео

Ширина зависит от типа транспортного средства:

1. Микроавтобусы и грузовики – 3,9 м.
2. Легковые автомобили – не менее 2,7 м.
3. Мотоцикл – 1,5 м.

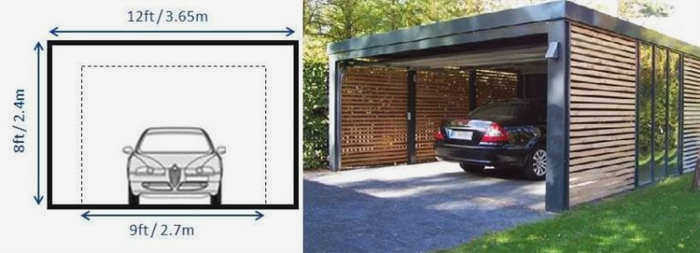

Стандартный строительный чертеж для 1 автомобиля в односемейном доме

При расчетах необходимо учитывать, что пространство для въезда будет меньше, чем проем гаражных ворот.

Остается только предусмотреть место для рамы, направляющих и двигателя.

Размеры гаражных ворот для одного автомобиля

Чтобы рассчитать размеры гаражных ворот для одного автомобиля, соблюдайте следующие правила:

1. Насколько внутрь открывается полотно и максимальное боковое расстояние от гаража.
2. Высота – это высота автомобиля плюс запас прочности. Согласно ГОСТу, это в пределах 2,2-5 м.
3. К ширине автомобиля прибавьте 35-50 см с обеих сторон. Например, если ширина автомобиля составляет 190 см, то ширина въездных ворот – 240 см.

Производственные компании

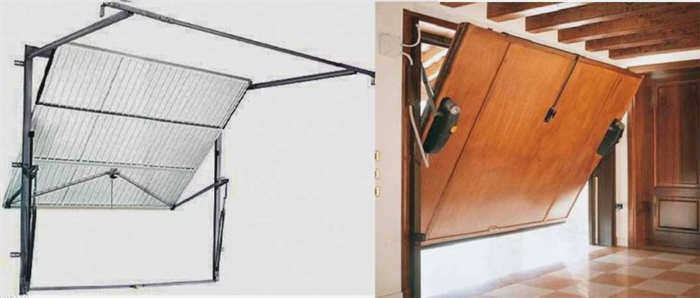

Сегодня популярны гаражные ворота подъемного типа. Главное преимущество такой конструкции – надежность в эксплуатации. Стандартные размеры подъемных гаражных ворот варьируются в зависимости от производителя. Популярными являются производители, подробно описанные на нашем сайте в разделе Vorota:

1. Hormann. Минимальный размер – 2,2х1,88 м, максимальный – 6х3 м. Ход – 12 см.
2. DoorHan. Длина – 2,5, 2,75 и 3 м, высота – от 2,2 м с увеличением на 10 см. Существует множество комбинаций различных размеров дверей. Однако важно отметить, что в конструкции используются различные типы направляющих. Это означает, что возможности увеличения размера ограничены.
3. Ryterna. Выпускается шириной 2,5 и 3 метра. Варианты высоты – 2,15, 2,26 и 2,37 метра. Таким образом, компания производит шесть стандартных размеров.
4. Алютех производит наибольшее количество различных размеров. Ширина от 2,2 м, высота от 2,9 м. Обе характеристики могут быть увеличены с шагом 12 см, создавая широкий диапазон различных размеров.

Размеры на диаграмме

Каждый тип гаражных ворот может весить по-разному, поскольку все они отличаются индивидуальными размерами и количеством используемого металла.

Чтобы определить вес, вы можете сделать расчет самостоятельно: примерно 14 килограммов на 1 м 2. При расчете учитывайте, что у разных производителей разное полотно железа из-за разных технологий производства.

Ширина и высота проема

Универсальных стандартов для размеров дверей не существует. Точно так же, как не существует единых стандартов для размеров автомобиля. Следовательно, существует множество различных размеров гаражных ворот, которые производятся со стандартными интервалами. Это позволяет подобрать вариант практически для любого автомобиля.
