Стандартные размеры плит перекрытия для частного дома

1460 – 720 = 740 кг

Типы и размеры плит перекрытия

Плиты перекрытия – это железобетонные конструкции, используемые для устройства горизонтальных перекрытий домов и зданий. В зависимости от различных условий используются различные типы и размеры плит перекрытия. Узнайте больше о назначении, использовании и характеристиках различных плит перекрытия.

• Типы и размеры пустотных плит перекрытия
• Плиты – 1ПК и 2ПК
• Плиты – ПБ
• Плиты – ПНО

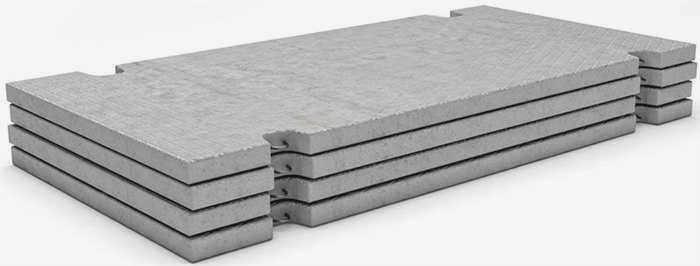

• Типы и размеры сплошных однослойных плит перекрытий
• Плиты – 1П и 2П
• Ребристые плиты перекрытия
• Размеры

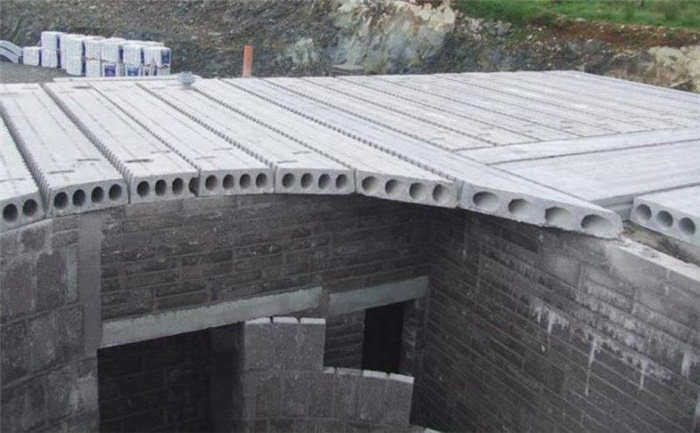

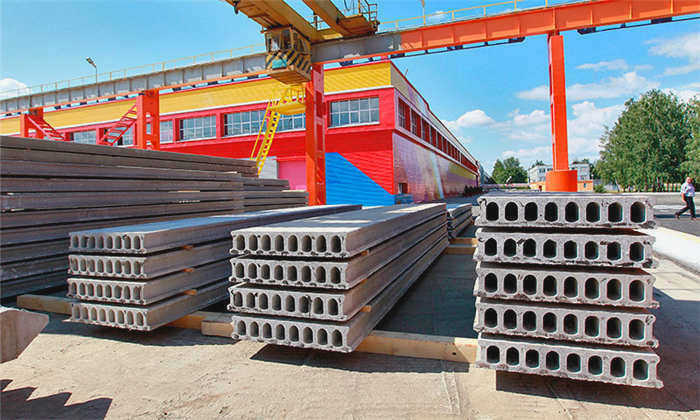

Типы и размеры пустотных плит перекрытия

Пустотная плита перекрытия – это железобетонная конструкция, в которой пустоты расположены на определенном расстоянии друг от друга, а сами пустоты опускаются в бетонную конструкцию путем штамповки. Наиболее часто в строительстве используются пустотные плиты перекрытия: ПК, ПБ и ПНО. По сравнению с монолитными и сплошными изделиями, пустотелые изделия имеют ряд преимуществ.

При относительно одинаковых прочностных характеристиках они имеют следующие преимущества

• меньший вес, что способствует снижению нагрузки на несущие конструкции;
• высокая точность размеров (особенно хорошими показателями обладают панели ПБ);
• возможность выбора изделия нужной длины и ширины, независимо от климатических условий;
• наличие заполненных воздухом пустот, которые обеспечивают хорошую тепло- и звукоизоляцию
• возможность скрытого размещения в пустотах труб, кабелей и других элементов инженерных коммуникаций;
• отсутствие периода ожидания при возведении конструкции (по сравнению с монолитными конструкциями, для которых необходим период ожидания в 28 дней для набора прочности бетона).

Плиты перекрытия – 1ПК и 2ПК

Описание

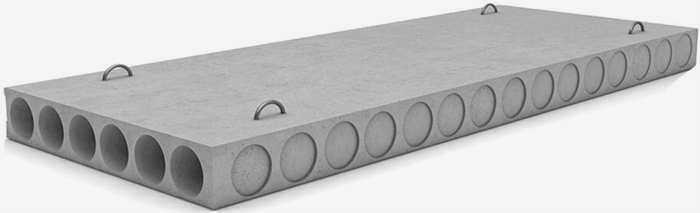

Плиты ПК представляют собой изделия прямоугольной формы с круглыми углублениями и размещенными внутри арматурными элементами.

Эти железобетонные изделия имеют внутри каркас из предварительно напряженной стальной арматуры.

• Плиты перекрытия 1 ПК имеют толщину 220 мм и диаметр цилиндрической пустоты 159 мм.
• Плита 2 ПК ПК имеет такую же толщину, но немного меньший диаметр пустот – 140 мм.

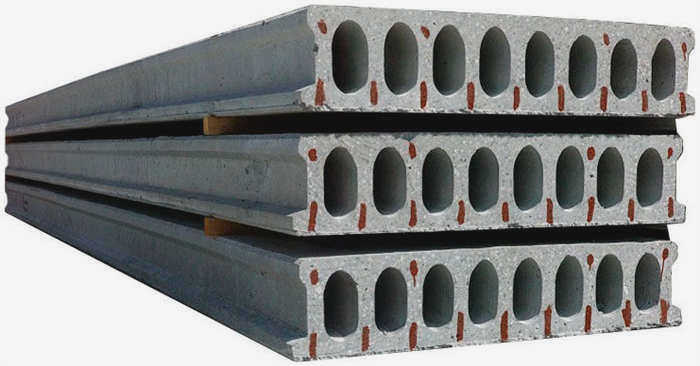

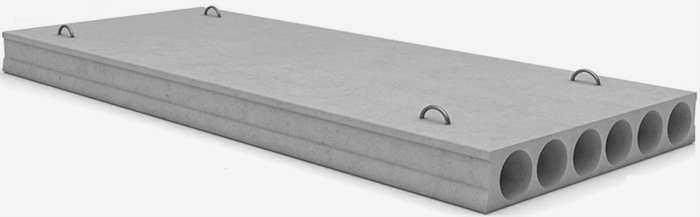

Плита ПК.

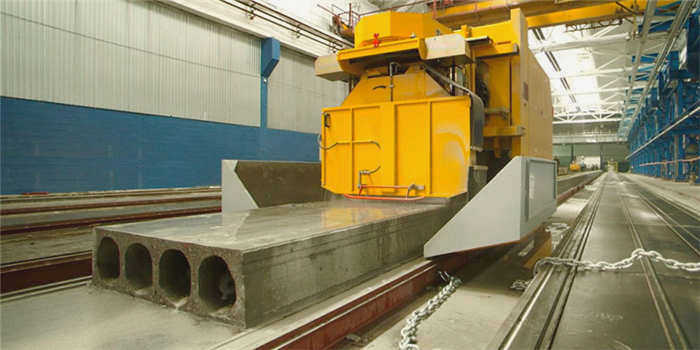

Технология производства

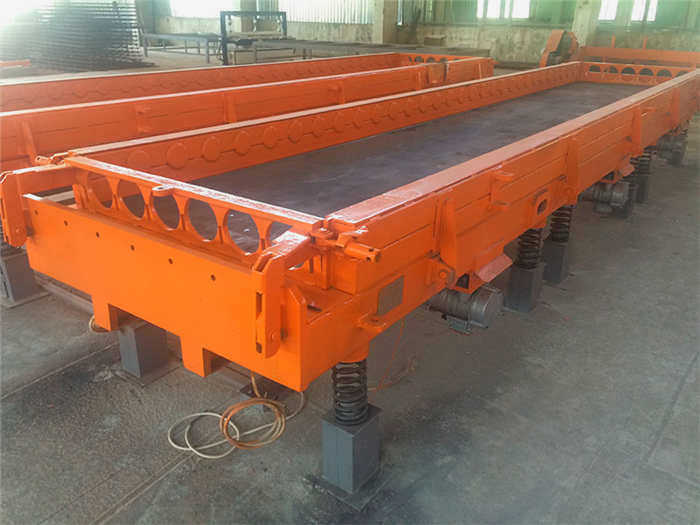

Для производства многоплощадочных железобетонных конструкций типа ПК используется опалубочная технология. Опалубка, в которую предварительно устанавливается арматура и имеет специальную форму, заливается раствором. Затем бетон уплотняется с помощью специального оборудования для обеспечения необходимой прочности и частоты вибрации.

Виды нагрузок на плиту

Сама железобетонная плита имеет определенный вес. Когда на нее опираются две или три стены, плита должна выдерживать его по всей своей поверхности без прогиба и провисания. Помимо собственного веса, на перекрытие действуют статические (постоянные) и динамические (переменные) нагрузки. Последние возникают из-за движения людей на верхних этажах, а статические воздействуют на верхнюю и нижнюю плоскости перекрытия. К ним относятся:

• изоляция и звукоизоляция перекрытий
• стяжка пола и ее декоративная отделка;
• конструкция пола нижележащего этажа;
• перегородки;
• мебель и фурнитура;
• подвесные светильники и коммуникационные линии, закрепленные на потолке или на самом перекрытии;

Статические нагрузки в свою очередь делятся на распределенные и сосредоточенные. Мебель, межкомнатные перегородки и стяжка создают распределенные нагрузки, а тяжелые люстры или подвешенный к потолку гамак – точечные. При проведении расчетов для точечных нагрузок применяются повышающие коэффициенты.

Допустимая нагрузка на потолочное перекрытие не должна превышать его несущую способность. При проектировании зданий выбирают плиты перекрытия с приличным запасом прочности, чтобы исключить любой риск в случае увеличения нагрузки.

Особенности пустотных плит перекрытия

Способность плит перекрытия выдерживать нагрузки зависит от их конструкции и марки цемента, используемого при их изготовлении. Например, если плита изготовлена из цемента марки М500, то готовое изделие выдерживает точечную нагрузку 500 кг на квадратный сантиметр. Это предел кратковременной нагрузки для пустотной плиты перекрытия, в то время как постоянная нагрузка значительно ниже этого значения.

Однако эти цифры справедливы только для плит, изготовленных из неармированного бетона. В действительности их несущая способность гораздо выше благодаря стальному арматурному каркасу из высококачественной арматуры.

Плиты усилены во всех направлениях, а их концы опираются на стены, усиленные двойным хордом. Это необходимо для увеличения несущей способности краев, на которые опираются стены верхних этажей и конструкция крыши.

Важно! Если железобетонные плиты перекрытия используются для покрытия здания из легкого ячеистого бетона или керамзитобетонных блоков, то на несущих стенах необходимо установить армирующую ленту.

Типы плит перекрытия

Прежде чем пытаться определить, какую нагрузку может выдержать пустотная плита перекрытия длиной 6 и более метров, полезно ознакомиться с разновидностями таких плит. Это плоские панели с продольными внутренними пустотами круглого, овального или восьмиугольного сечения.

Кроме них, железобетонные заводы выпускают также монолитные ребристые и П-образные панели. Отсутствие в них отверстий повышает несущую способность до 2 000-3 000 кг/м2, но большой вес таких изделий создает большую нагрузку на фундаменты и стены зданий. Поэтому пустотные плиты предпочтительнее в жилищном и особенно в частном строительстве. Дополнительными преимуществами являются лучшая звукоизоляция и возможность скрытой прокладки коммуникаций в полых каналах.

Преимущества и недостатки

Сборные железобетонные элементы имеют следующие преимущества:

• Простой и быстрый монтаж с использованием специального оборудования.
• Низкая стоимость (для серийных образцов).
• Лучшая звукоизоляция за счет пустот.
• Надежность и длительный срок службы.

Существуют и недостатки изделий заводского изготовления:

• Их можно укладывать только с помощью строительной техники.
• Их нельзя укладывать вровень друг с другом, между материалами всегда будет небольшой зазор.
• По сравнению с монолитными конструкциями, жесткость панельных конструкций всегда ниже.

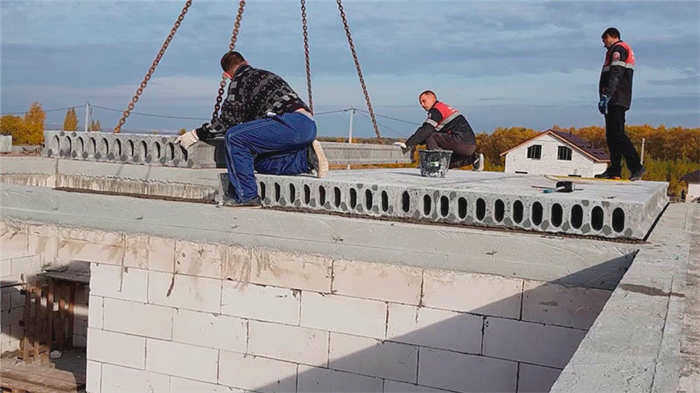

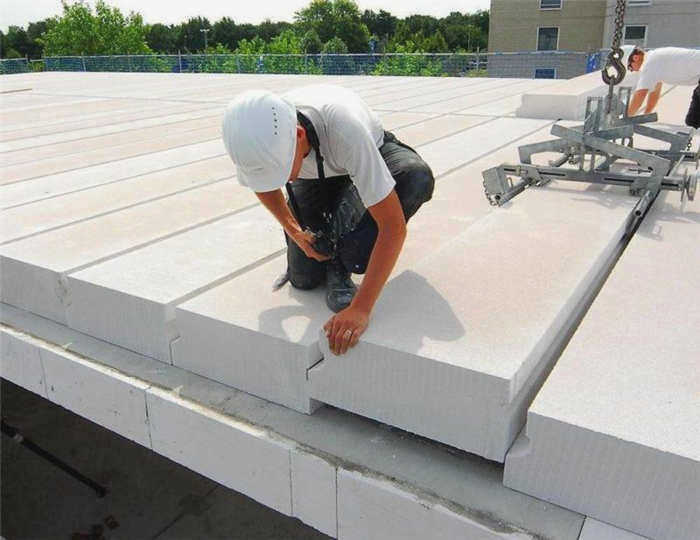

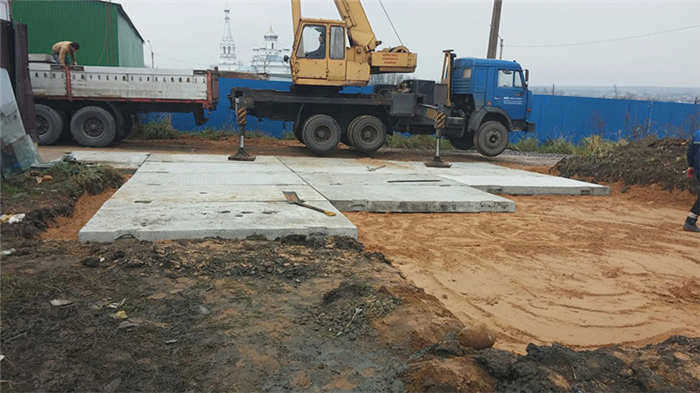

Технология укладки: способы укладки

Каждая пустотелая или ребристая панель представляет собой железобетонную конструкцию. Она рассчитана на определенную нагрузку и выполняет свою функцию до тех пор, пока имеющиеся напряжения распределены по арматурному каркасу.

Когда изделия отливаются, арматурные стержни располагаются вдоль нижней части плиты. Такое расположение не случайно: плита деформируется под нагрузкой, и стержни задают продольное направление. Очевидно, что сила нагрузки направлена вниз, и изгиб также будет направлен в этом направлении.

При прогибе нижняя плоскость плиты растягивается, но не разрушается, поскольку напряжения поглощаются арматурой. Если бы не металлические стержни, бетон разрушился бы при минимальном прогибе: он начал бы трескаться и крошиться. Из-за этой особенности конструкции, когда каркас из арматуры расположен вдоль нижней плоскости железобетонной плиты, плита может вести себя по-разному. Существует три возможных способа опирания плит перекрытия на стены.

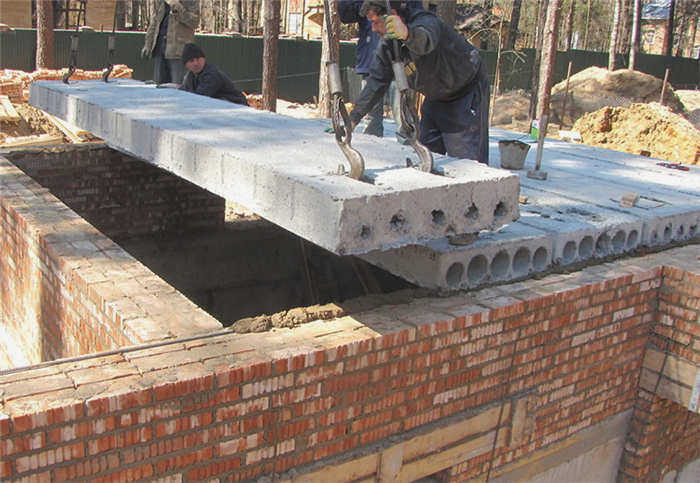

С двух сторон

Распространенным вариантом является укладка железобетонной плиты на стены с узкими сторонами. Этот метод используется, когда две несущие стеновые конструкции укладываются параллельно друг другу.

Этот вариант подходит для круглопустотных изделий, обозначаемых ПК, 1ПК, 2ПК. Арматура работает правильно: она воспринимает изгибающие напряжения. Если нагрузка рассчитана правильно и находится в пределах несущей способности изделия (до 800 кг/м²), то все идет по плану и разрушения не происходит.

С трех сторон

Согласно проекту, плита опускается с трех сторон: с двух коротких сторон и одной длинной. В качестве альтернативы плита опирается на стену с помощью защелки. При этом длинная сторона остается свободной и подвержена деформации изгиба.

Требования к материалам

Качество пустотных плит перекрытия должно соответствовать межгосударственному стандарту ГОСТ 9561-2016. Он регламентирует требования к прочности, водонепроницаемости, морозостойкости бетона, а также к марке стали для закладных деталей и рабочей арматуры.

Отклонения от прямолинейности, линейных размеров, плоскостности и перпендикулярности не должны превышать параметров, допускаемых ГОСТом по классу точности (от 1 до 8).

Внешний вид должен соответствовать рабочей документации. Не допускаются пятна жира и ржавчины, трещины (кроме усадочных и технологических) более 0,3 мм на верхней поверхности и 0,2 мм на боковых и нижней поверхностях.

Исключаются обнажения арматуры, кроме проколов арматуры для монтажных работ. Они защищаются от коррозии битумным лаком или цементным раствором.

Арматура не должна выступать за края элементов более чем на 10 мм. Скопившийся раствор на закладных элементах, петлях и отверстиях для подвески должен быть удален.

Минимальная толщина бетонного покрытия должна соответствовать преобладающим условиям:

• закрытые сухие помещения – 15 мм;
• влажные – 20 мм;
• открытый воздух – 25 мм;
• в контакте с землей – 35 мм.

Понятно, что не все нюансы можно выявить при беглом внешнем осмотре. Определить класс бетона, армирование, рисунок арматуры и т.д. можно только путем испытаний. Поэтому рекомендуется, чтобы у продавца были документы производителя или сертификат на железобетонные изделия.

Каковы критерии отбора?

Панель должна иметь четко определенную геометрию, ровную, чистую поверхность без трещин, пустот и наплывов бетона. На один конец прикрепляется этикетка производителя, содержащая всю необходимую информацию. На ней указывается тип панели, размеры в дециметрах, расчетная нагрузка в килопаскалях, класс арматурной стали и тип бетона. Для изделий, предназначенных для сейсмоопасных регионов, также указывается сейсмостойкость класса С. За буквой следует максимально допустимое количество баллов по шкале вибрации.

Размеры пустотной плиты должны соответствовать планировке дома. Если изделие слишком длинное, его необходимо обрезать, что требует больших трудозатрат. Кроме того, если его укоротить, то будет нарушено армирование, что снизит несущую способность конструкции.

Еще одним важным критерием является способ опоры. Если предполагается, что плита может быть уложена с двух концов (что чаще всего и происходит), то такие изделия не могут опираться с трех или четырех сторон или на промежуточную опору. Рабочая арматура предназначена для восприятия растягивающих нагрузок в нижнем фланце. Изменение схемы опирания приводит к перераспределению напряжений и может вызвать растрескивание или даже разрушение панели.

Оптимальная глубина нахлеста между панелями на опоре составляет 10-12 см. Это гарантирует устойчивость конструкции в навесном положении и то, что давление в месте контакта не повредит стену.

Максимальная глубина нахлеста составляет 25 см. Если ее увеличить, характер опоры меняется. Вместо шарнирной опоры панель становится жестко сжатой, что также чревато появлением трещин.

Минимальная опора по ГОСТу составляет:

• для плит длиной до 3580 мм – 70 мм;
• до 4180 мм – 90 мм;
• до 7180 мм – 100 мм.

При уменьшении этого параметра не только увеличивается давление на участок стены, но и повышается риск разрушения конструкции из-за потери устойчивости.
