В нижней части диаграммы показан коэффициент умножения номинального тока, вертикальная линия показывает время отключения. В характеристике B отключение происходит при 3-5-кратном превышении номинального тока, в характеристике C – при 5-10-кратном превышении номинального тока, в характеристике D – при 10-14-кратном превышении номинального тока.
Маркировка автоматических выключателей: как выбрать правильный тип для вашей системы электропроводки
Автоматические выключатели, установленные в плоских панелях, предназначены для отключения электроэнергии в случае короткого замыкания или нагрузки, превышающей номинальный ток. Они также могут приводиться в действие вручную, если вы хотите заменить автоматический выключатель.
Для обозначения параметров автоматических выключателей используются маркировка, буквенно-цифровые обозначения и схемы. Мы уверены, что вы согласитесь, что умение "читать" надписи пригодится домашнему мастеру, когда нужно заменить устройство, устранить неисправность или подключить дополнительный диспенсер.
Позвольте нам помочь вам разобраться, что к чему. В этой статье приведена подробная расшифровка блока маркировок на автоматических выключателях, а также рекомендации по выбору автоматического выключателя с учетом его характеристик.
Для чего нужна маркировка
Для опытного электрика лицевая панель автоматического выключателя подобна открытой книге – за несколько минут он может узнать все об устройстве, от производителя до номинального тока. Опытный монтажник может легко отличить устройства, которые, с точки зрения обывателя, совершенно одинаковы.
Домовладелец, не знакомый с тонкостями электромонтажа, также способен понять информацию, предоставленную производителем.
Маркировка на лицевой панели позволяет отличить автоматический выключатель от устройства защитного отключения (УЗО), узнать его основные технические характеристики и выяснить, в каком порядке подключены провода.
Чтобы определить детали конкретного устройства, достаточно открыть дверь металлического шкафа, в котором установлены измерительные и защитные устройства: все маркировки будут на виду.
Информация о конкретном автоматическом выключателе может понадобиться, если
- устройство необходимо заменить;
- необходимо установить новый автоматический выключатель в связи с монтажом дополнительной цепи;
- необходимо сравнить номинальную токопроводящую способность линии и автоматического выключателя;
- Необходимо найти причину аварийной остановки и т.д.
Некоторые символы интуитивно понятны, другие требуют определенных знаний для расшифровки. Если вы думаете о самостоятельной замене проводки или подключении автоматического выключателя, лучше всего предварительно ознакомиться с информацией об этих устройствах.
Номиналы автоматических выключателей
Понимание принципов работы, условий и времени срабатывания автоматических выключателей необходимо для правильного выбора автоматических выключателей.
Рабочие параметры автоматических выключателей стандартизированы в российских и международных нормативных документах.
Основные компоненты и обозначения
В конструкции автоматического выключателя есть два компонента, которые реагируют при превышении определенного диапазона тока:
- Биметаллическая пластина нагревается под действием протекающего тока и, изгибаясь, давит на толкатель, который размыкает контакты. Это "тепловая защита" от перегрузки.
- Катушка под воздействием сильного тока в обмотке создает магнитное поле, которое давит на сердечник, который затем воздействует на толкатель. Это "токовая защита" от короткого замыкания, которая реагирует на такое событие гораздо быстрее, чем щиток.

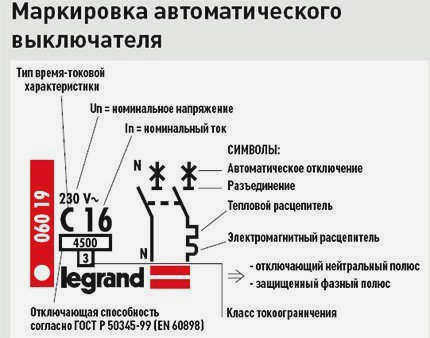

Типы электрозащитных устройств имеют маркировку для определения их основных характеристик.

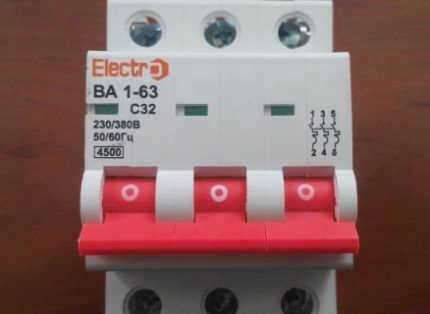

Каждый автоматический выключатель имеет маркировку с указанием его основных характеристик. Это позволяет избежать путаницы между устройствами при их установке в распределительном щите
Тип время-токовой характеристики зависит от диапазона настройки (величины тока, при котором происходит отключение) катушки. Автоматические выключатели остаточного тока типа 'C' или, гораздо реже, типа 'B' используются для защиты проводки и оборудования в жилых помещениях, домах и офисах. Особой разницы между этими двумя типами в бытовом применении нет.
Тип 'D' используется в подсобных помещениях или столярных мастерских, где есть оборудование с двигателями с высокой пусковой мощностью.
Существует два стандарта на триггеры: бытовой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно, и оба стандарта могут использоваться в бытовых установках.
Принципы выбора классификации
Геометрия внутренних и бытовых установок неоднородна, поэтому не существует стандартного решения для выбора автоматических выключателей. Общие правила выбора автоматических выключателей сложны и зависят от многих факторов. Все они должны быть учтены, иначе может возникнуть аварийная ситуация.
Принцип внутренней установки

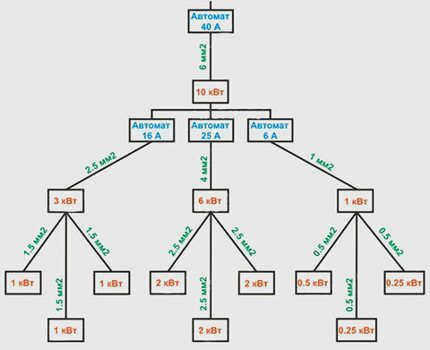

Внутренние электрические сети имеют древовидную структуру – схему без контуров. Такое расположение называется селективностью предохранителей, что означает, что все типы электрических цепей оснащены защитными устройствами.
Это делает систему более отказоустойчивой и упрощает ее эксплуатацию. Распределение нагрузки, подключение энергоемкого оборудования и изменение конфигурации проводки также значительно упрощаются.

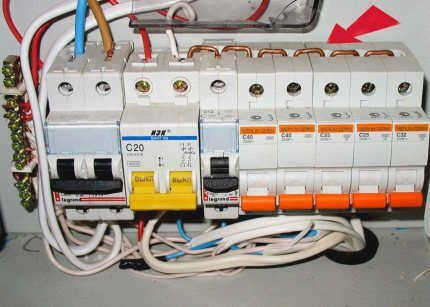

В основании колонны находится автоматический выключатель, а сразу за ним – групповые выключатели для каждой электрической цепи. Это стандартная схема на протяжении многих лет.
Функция главного автоматического выключателя заключается в контроле общей перегрузки – не позволяя превысить предельный ток для объекта. Если это произойдет, существует риск повреждения внешней проводки. Кроме того, существует вероятность срабатывания защитных устройств за пределами жилища, которые уже являются его частью или относятся к местной электросети.
Функция групповых автоматических выключателей заключается в регулировании тока на отдельных линиях. Они защищают кабель на выделенном участке и группу подключенных к нему потребителей энергии от перегрузки. Если такое устройство выходит из строя в случае короткого замыкания, оно прикрывается автоматическим выключателем.
Даже в квартирах с небольшим количеством потребителей целесообразно иметь отдельную линию для освещения. Если сработает другой автоматический выключатель, свет не погаснет, что позволит решить проблему более комфортно. Почти в каждом распределительном щите номинал автоматического выключателя меньше, чем сумма номиналов групповых автоматических выключателей.
Выбор и определение размеров автоматических выключателей
Знание характеристик автоматического выключателя может помочь вам решить, какой тип автоматического выключателя подходит для вашего применения. Однако прежде чем выбрать лучшую модель, необходимо произвести некоторые расчеты, которые помогут определить точные параметры необходимого вам устройства.
Шаг №1 – определение мощности автомата управления газовой горелкой
При выборе автоматического выключателя важно учитывать общую мощность подключаемых приборов.
Например, вам нужен автомат для подключения кухонных приборов к электропитанию. Допустим, мы подключаем к розетке кофеварку (1000 Вт), холодильник (500 Вт), духовку (2000 Вт), микроволновку (2000 Вт), электрочайник (1000 Вт). Общая мощность составит 1000+500+2000+2000+1000=6500 (Вт) или 6,5 кВт.

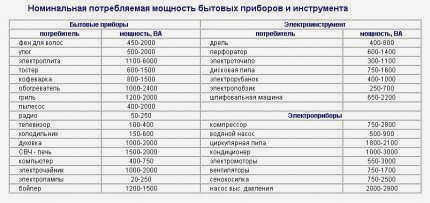

В таблице приведены номинальные мощности некоторых электроприборов, необходимые для их работы. Сечение силового кабеля и автоматический выключатель, защищающий проводку, должны быть выбраны в соответствии с правилами.
Если посмотреть на таблицу автоматов на подключение к электросети, то, учитывая, что стандартное напряжение бытовой проводки составляет 220 В, для работы подойдет однополюсный или двухполюсный автомат на 32 А с общей мощностью 7 кВт.
Следует отметить, что может потребоваться более высокая потребляемая мощность, так как в процессе эксплуатации может возникнуть необходимость подключения других электроприборов, которые изначально не рассматривались. Чтобы предвидеть такую ситуацию, при расчете общего потребления используется повышающий коэффициент.
Предположим, например, что добавление дополнительного электрооборудования требует увеличения мощности на 1,5 кВт. Тогда следует взять коэффициент 1,5 и умножить его на рассчитанную мощность.
При расчете иногда полезно использовать понижающий коэффициент. Он используется в тех случаях, когда одновременное использование нескольких электроприборов невозможно.
Выводы и полезное видео по теме
В следующем видеоролике показан выбор сетевого фильтра на основе его токовых характеристик и пример расчета его тока:
Расчет номинального тока AB продемонстрирован в видеоролике ниже:
Автоматические выключатели устанавливаются на входе в дом или квартиру. Они помещены в прочную пластиковую коробку. Наличие автоматического выключателя в бытовой электропроводке является гарантией безопасности. Они позволяют своевременно отключить питающую линию, если параметры сети превышают заданный порог.
Рассмотрев основные особенности автоматических выключателей и произведя соответствующие расчеты, можно сделать правильный выбор этого устройства и его установку.
Если у вас есть знания или опыт в области электромонтажа, поделитесь ими с нашими читателями. Свои замечания по выбору автоматического выключателя и нюансам его установки оставляйте в комментариях ниже.
Маркировка автоматического выключателя – символы на корпусе
Все автоматические выключатели имеют определенные технические характеристики. Для ознакомления с ними при выборе автоматического выключателя на его корпус наносится маркировка, которая содержит набор схем, букв, цифр и других символов. Друзья согласятся, что внешний вид автоматического выключателя ничего не говорит о самом выключателе, и что все его особенности можно узнать только по маркировке.
Маркировка наносится на переднюю часть автоматического выключателя перманентной неабразивной краской, так что параметры можно прочитать, даже когда автоматический выключатель находится в рабочем состоянии, т.е. установлен в распределительном устройстве на DIN-рейке, и к нему подключены провода (нет необходимости отсоединять провода и вытаскивать его из распределительного устройства, чтобы прочитать маркировку).
Некоторые примеры вы можете увидеть на рисунке ниже, На рисунке ниже показаны некоторые примеры размещения маркировки автоматических выключателей. На рисунке ниже показано несколько примеров маркировки на автоматических выключателях разных производителей. На каждом из них хорошо видна маркировка в виде различных букв и цифр. В этой статье мы не будем разбирать промышленные защитные устройства, а только обычные бытовые модульные автоматические выключатели. Но в любом случае статья будет интересна не только новичкам, но и профессионалам, "диблерам", которые регулярно сталкиваются с ними, также будет интересно вспомнить основы своей профессии.
Расшифровка маркировки на автомате
Для того чтобы правильно выбрать автоматический выключатель при покупке, важно смотреть не только на дизайн и марку автомата, но и на его характеристики. Давайте рассмотрим, какие характеристики производитель наносит на автоматический выключатель, чтобы помочь вам выбрать правильный автоматический выключатель. Маркировка на автоматическом выключателе содержит следующую информацию о себе.

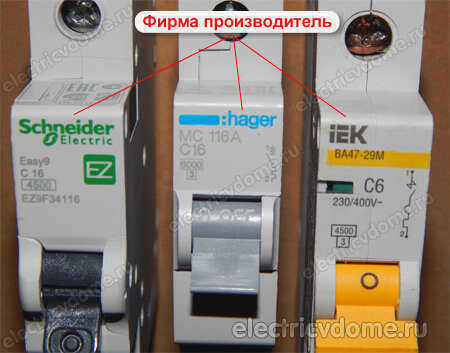

1. производитель (марка) автоматического выключателя
Маркировка автоматического выключателя начинается с логотипа или названия производителя. На рисунках представлены автоматические выключатели наиболее популярных марок hager, IEK, ABB, Schneider Electric.
Эти бренды уже давно присутствуют на рынке и завоевали репутацию производителей высококачественной продукции. Название производителя напечатано на самом верху корпуса, и его трудно не заметить.

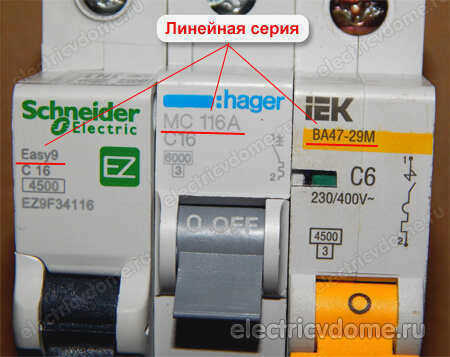

2. Серия (модель) линейного автоматического выключателя
Модель автоматического выключателя обычно отражает серию устройств в ассортименте производителя и представляет собой буквенно-цифровое обозначение, например, автоматические выключатели серий SH200 и S200 принадлежат производителю ABB, а у Schneider Electric есть Acti9, Nulti9, Domovoy.
Пример обозначения автоматических выключателей Schneider Electric, hager и IEK.
Часто автоматическим выключателям присваивается серия, чтобы различать модели по техническим характеристикам или ценовой категории, например, SH200 рассчитаны на короткие замыкания до 4,5 кА, дешевле в производстве и дешевле S200, рассчитанных на 6 кА.
3 Время-токовая характеристика автоматики
Эта характеристика обозначается буквой латинского алфавита. Существует 5 типов время-токовых характеристик: "В", "С", "D", "K", "Z". Однако наиболее популярны первые три: "B", "C" и "D".
