Станок для разделки кабеля своими руками

Для создания собственного устройства для снятия изоляции с проводов вам понадобятся следующие материалы:

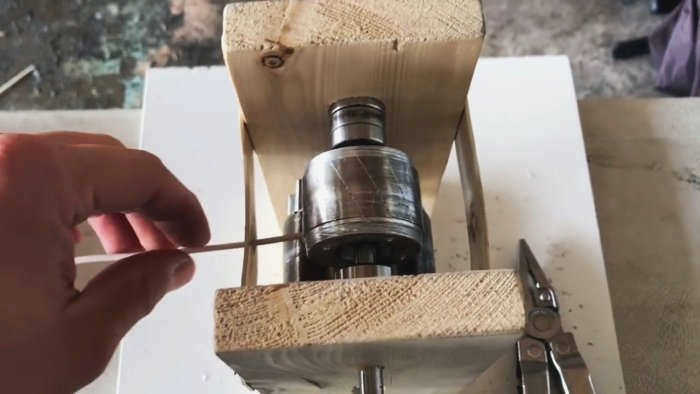

Как использовать роторы электродвигателей для создания машины для быстрого снятия изоляции с проводов

Старые, зачищенные медные провода можно выгодно продать на металлопереработку, но для этого необходимо снять с них изоляцию. Это долгий и сложный процесс с использованием ножа, а при сжигании выделяется едкий дым. Очень быстро и с минимальными усилиями провод можно снять, пропустив его между роликами специальной домашней машины.

Что необходимо:

• плата;
• роторы двигателя – 2 шт;
• подшипники – 2-4 шт;
• изолента или стальной лист.

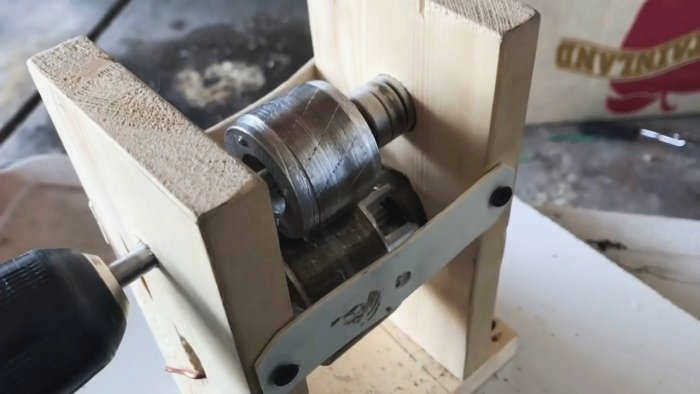

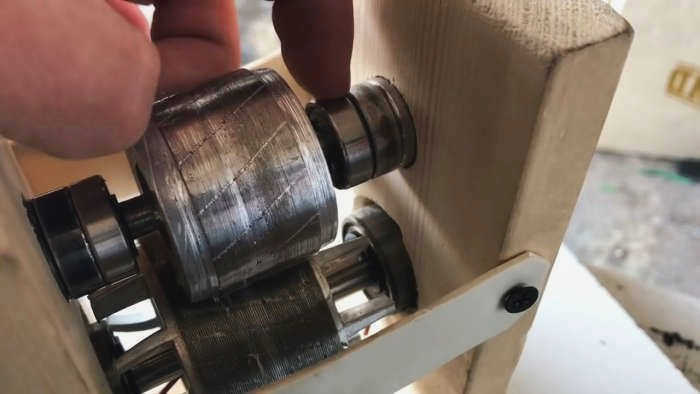

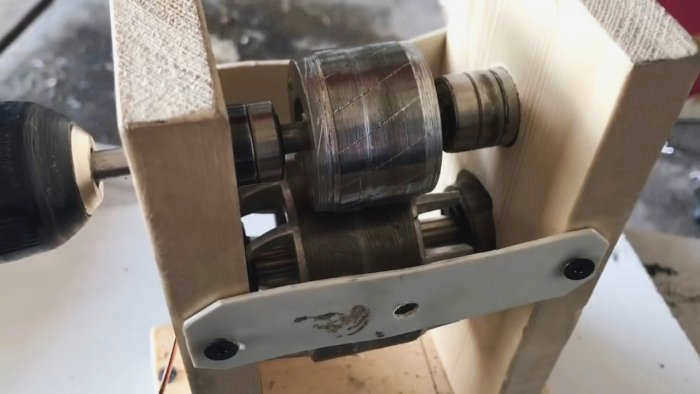

Возьмите 2 небольших ротора от электродвигателей. По обе стороны их валов установите подшипники. Затем соберите U-образную раму из пластины. В раме сделаны отверстия, в которые запрессованы подшипники, чтобы установленные роторы могли свободно вращаться. Расстояние между ними равно сечению неизолированного медного провода, подлежащего изоляции.

Боковые стороны рамы обшиты металлическими полосами. Они должны прилегать к зазору между роликами. В их центре просверлено отверстие для вставки и извлечения.

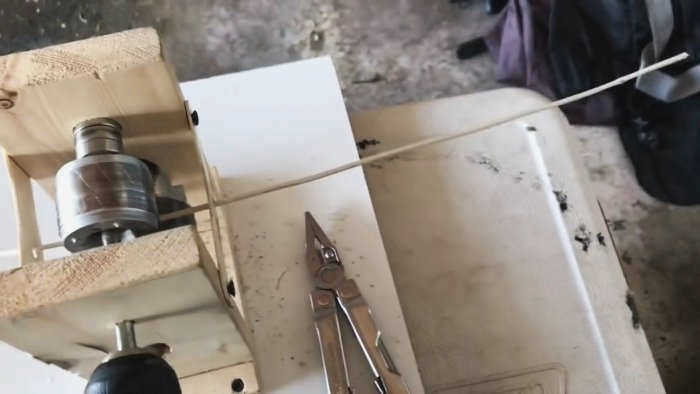

Чтобы использовать машину, вал одного из роторов необходимо зажать в дрели или шуруповерте. Затем проволока продевается через отверстие в перемычке и вставляется между роликами. Когда дрель заработает, его прокатывают между ними и вставляют в отверстие на другом витке.

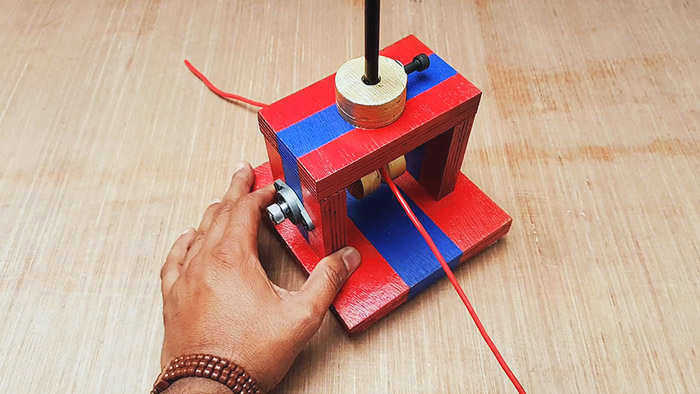

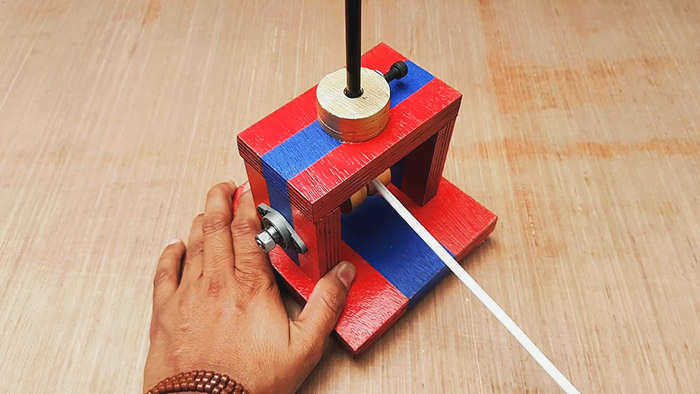

Как сделать станок для снятия изоляции с любых проводов

Наличие такого станка позволит вам быстро и легко освободить провода от пластиковой или подобной изоляции. Его можно изготовить из бросовых материалов, используя простые инструменты и минимальные навыки плотницкого и столярного дела.

Вам понадобятся

• остатки фанеры;
• баллончик с аэрозольной краской
• строительная клейкая лента;
• два подшипника;
• набор длинных винтов и гаек
• пластиковые кронштейны;
• шурупы;
• клей для дерева (ПВА)
• винт с гайкой и обоймой;
• небольшой нож для шитья.

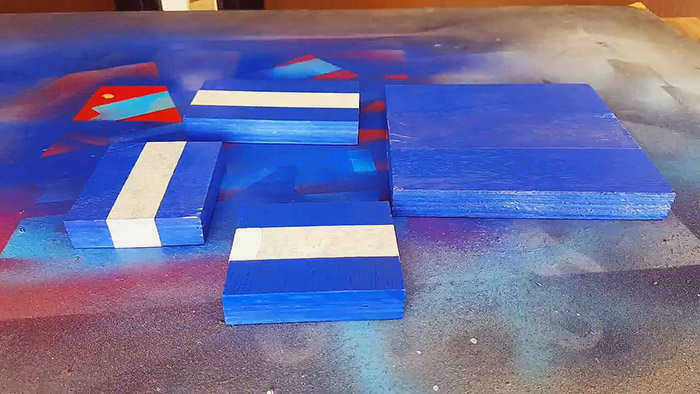

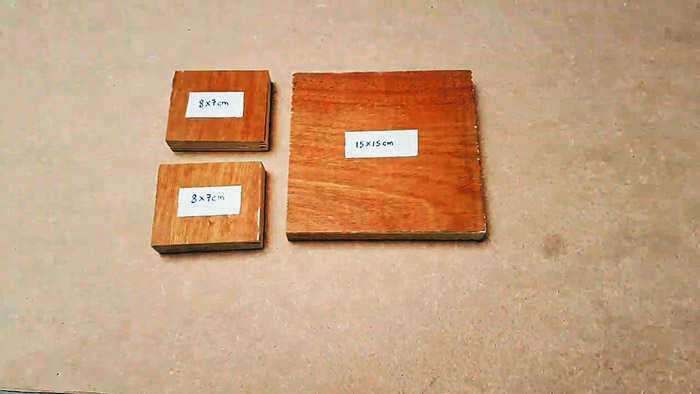

Из обрезков многослойной фанеры с помощью любого режущего инструмента вырежьте следующие форматы: два – 8×7 см, один – 12×7 см и 15×15 см.

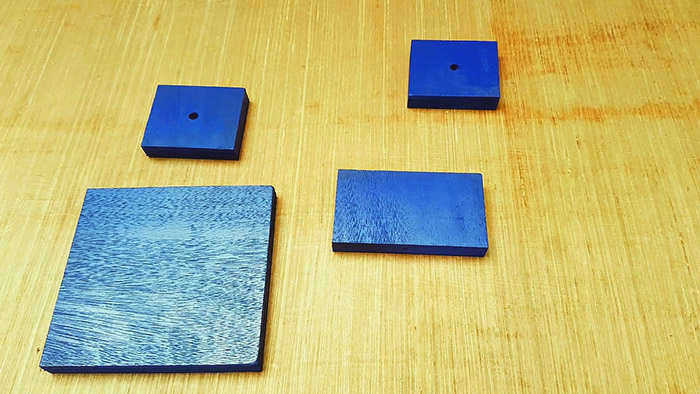

В одинаковых кусках на дрели сделайте сквозные отверстия в центре нужного размера. Покрасьте куски фанеры синей краской.

После высыхания наклеиваем полоску строительного скотча посередине всех кусков и две полоски на самый большой кусок. Затем красим лицевую сторону всех элементов в красный цвет.

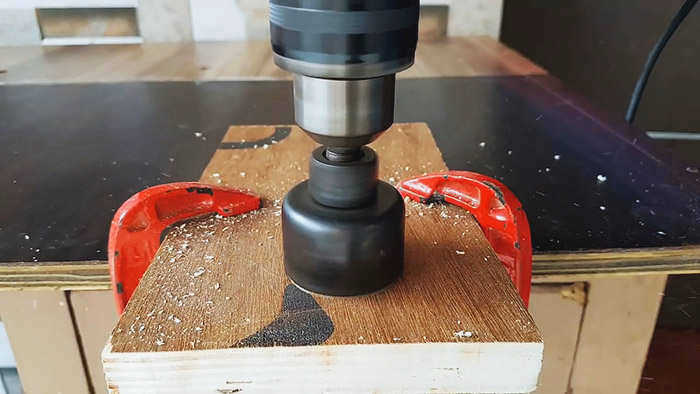

Из 11-слойной фанеры корончатым сверлом соответствующего диаметра вырежьте два круга, в центре которых просверлите отверстия. Затем, закрепив их в патроне дрели с помощью штифта и гаек, отшлифуйте их до нужных размеров на шлифовальном круге и снимите фаску с одного конца. Покройте диски лаком, чтобы повысить их прочность и гладкость.

Установка диска

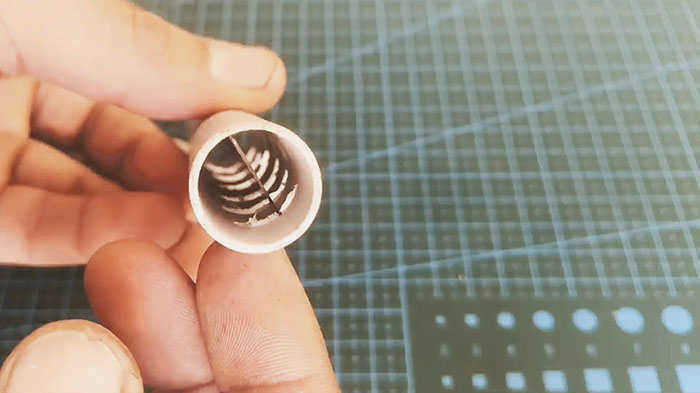

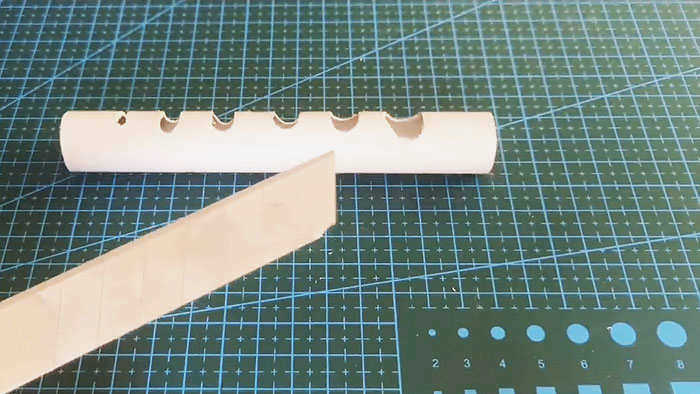

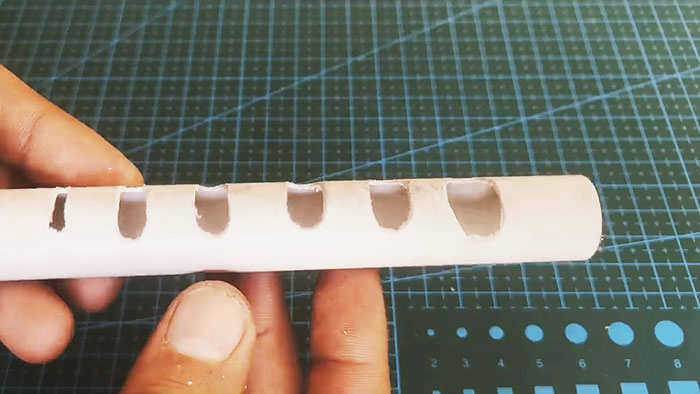

Вставьте диск в трубу так, чтобы режущая кромка находилась точно посередине всех отверстий. Он вставляется с большим усилием (а нам приходится вставлять его до конца), поэтому, чтобы максимально облегчить процесс, надавите на трубу с боков параллельно плоскости лезвия другой рукой, одновременно проталкивая ее внутрь.

Затем устанавливаем заглушки от распределительной коробки на края трубы, и работа закончена. Теперь можно проводить испытание.

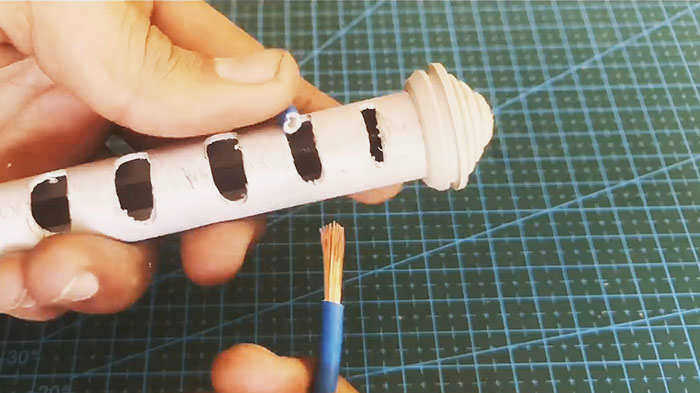

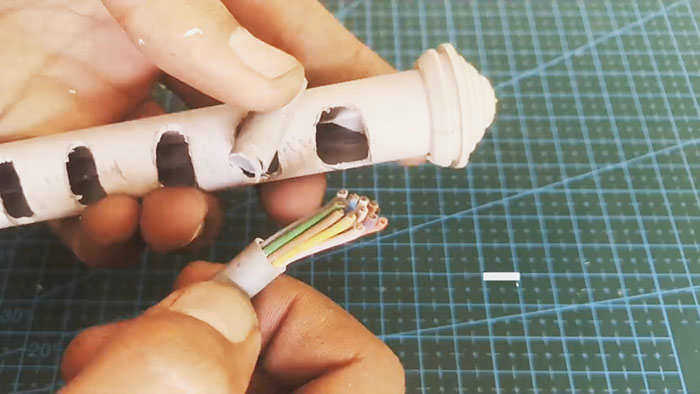

Как правильно использовать инструмент для снятия изоляции в домашних условиях

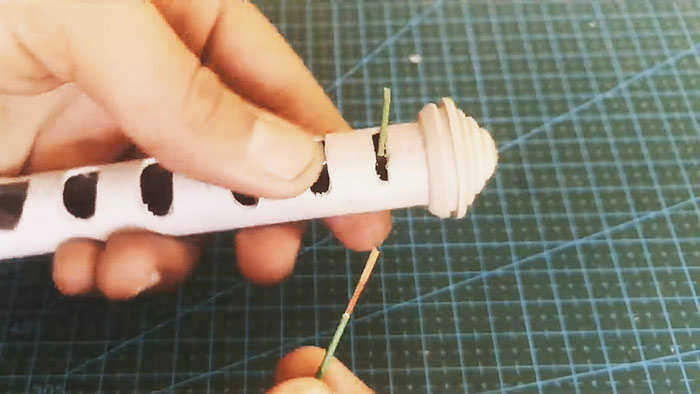

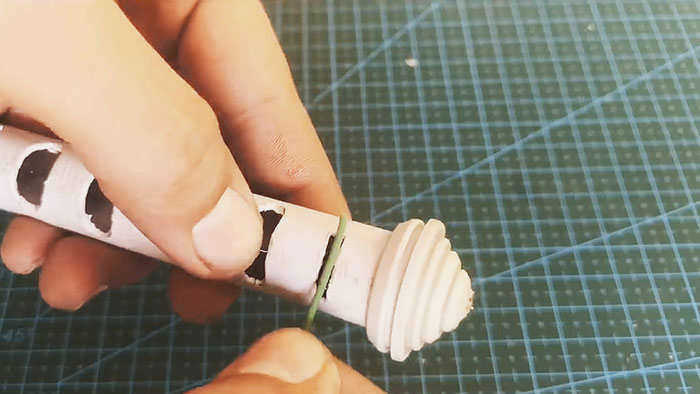

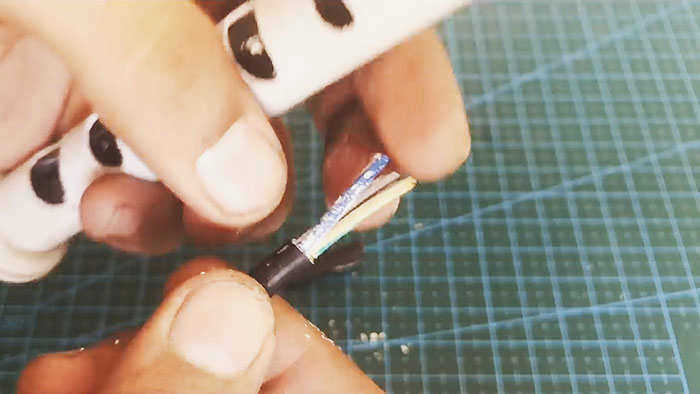

Выберите канавку, которая лучше всего подходит к диаметру кабеля. Сам провод помещается в канавку так, чтобы линия реза находилась там, где вы хотите снять изоляцию.

В этот момент провод прижимается пальцем к внутреннему лезвию и поворачивается в любом направлении. Используйте палец для регулировки глубины реза. Затем удерживайте провод в полости тем же пальцем, а другой рукой тяните его к противоположной стороне устройства и снимайте изоляцию с конца провода.

Устройство хорошо справляется со скрученными проводами, просто в использовании и не требует обслуживания. Лезвие можно заменить, если оно потеряло остроту.

При работе с электроинструментом соблюдайте технику безопасности и будьте особенно осторожны при установке тонкого лезвия – им очень легко порезаться.

Как видите, нет необходимости тратить деньги на специальное оборудование, когда можно получить не менее эффективный станок для зачистки концов кабеля практически бесплатно своими руками.

Станок для зачистки кабеля своими руками

Использованные кабели и провода достигают значительного объема в общем объеме переработки вторичных цветных металлов. К цветным металлам относятся алюминий, медь и различные сплавы. Чтобы получить металл в чистом виде, использованный провод необходимо очистить от изоляции. Для этого существуют различные технологии и специальное оборудование. Если вы занимаетесь восстановлением изолированных металлических проводов, вам может быть интересно узнать, как можно построить собственный станок для зачистки кабеля по чертежам.

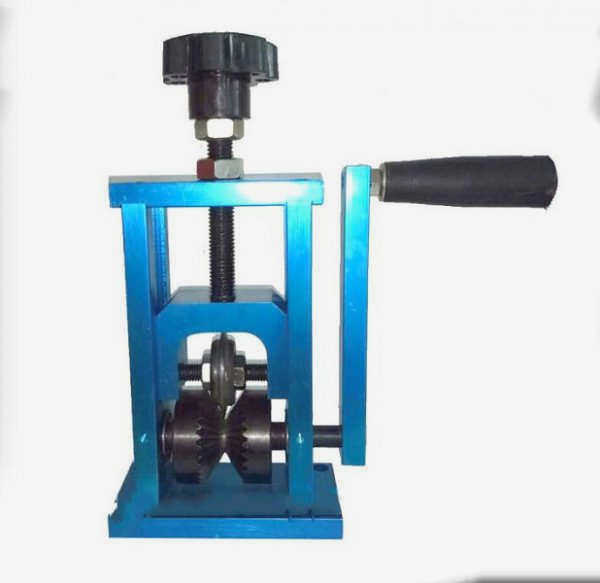

Станок для зачистки кабеля

Типы машин

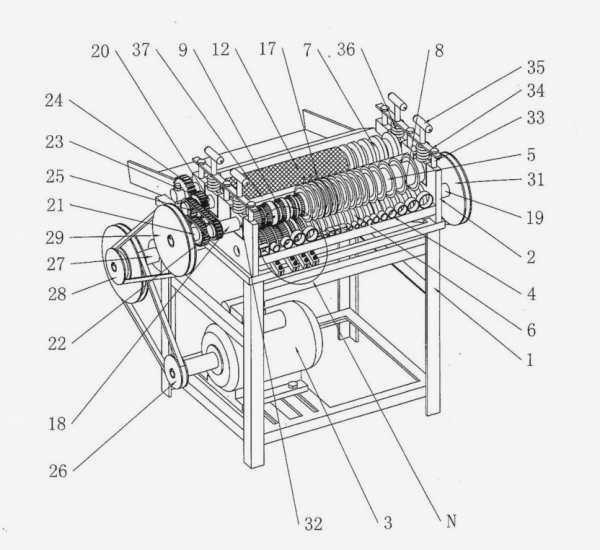

Строительный чертеж станка для зачистки кабеля

Машины и оборудование для зачистки кабелей и проводов могут представлять собой сложные механизированные агрегаты или самодельные простые устройства.

Заводские цеха оснащены мощными станками, которые могут одновременно снимать изоляцию с нескольких кабелей и проводов. Изготовить такое оборудование своими руками практически невозможно. В этой статье предлагаются два варианта изготовления патрона и ответ на вопрос, как снять изоляцию с изношенных кабелей и проводов.

Простое устройство

Для изготовления самодельного устройства вам понадобятся

• Две деревянные планки размером 40 x 20 x 500 мм
• Два винта с гайками М8;
• лезвие малярного ножа.

Подготовив материалы, выполните следующие действия:

1. Положите планки одну на другую. Просверлите сквозные отверстия на расстоянии 40 мм от каждого края ǿ 8 мм друг от друга;
2. Вкрутите винты в отверстия и затяните гайки гаечным ключом с противоположной стороны;
3. Просверлите несколько сквозных отверстий ǿ 2-12 мм вдоль стыка между планками;
4. Слегка ослабьте гайки. Лезвие вставляется в образовавшийся паз так, чтобы оно находилось в середине отверстия нужного диаметра;
5. Затем гайки снова затягиваются. Теперь устройство готово.

Изоляция снимается следующим образом:

• Вставьте кабель в отверстие так, чтобы его конец выходил с другой стороны;
• кабель протягивается через отверстие рукой;
• установленное лезвие срезает верхний слой изоляции, обнажая металлическую жилу кабеля;
• затем пластиковая оболочка удаляется вручную.
