Хотя мебель, установленную с помощью эксцентрикового соединителя, можно собирать и разбирать, мебель из ламинированной ДСП переносит это очень плохо. Как правило, мебельный соединитель плохо держится после одной разборки.
Эксцентриковый мебельный соединитель

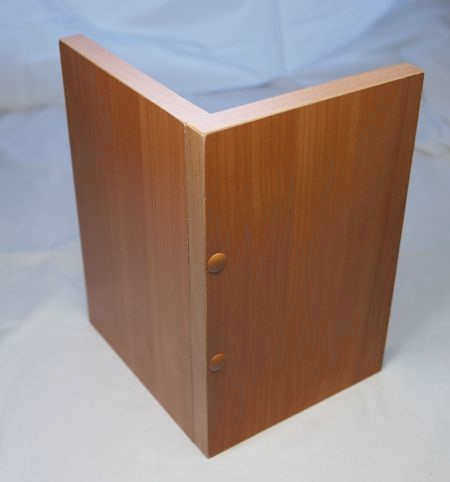

Надежность, долговечность, привлекательный внешний вид – вот основные требования к деревянной корпусной мебели. Эксцентриковый соединитель – это специальный крепеж, который отвечает этим требованиям. Он также известен как "растекс" или "минификс".
Преимуществами эксцентрикового кронштейна являются:
- повышение прочности соединения благодаря тому, что стяжка действует как ребра жесткости;
- обеспечение скрытого соединения, т.е. отсутствие видимых крепежных элементов на фасадах мебели;
- крепление деталей под разными углами;
- многократная сборка и разборка конструкции без потери соединения.
Основным недостатком, ограничивающим применение этого типа крепежа, является сложность, возникающая при монтаже, а стоимость этого типа крепежа дороже других.
Виды эксцентриковых стяжек
Минификс состоит из двух основных компонентов:
- Оправка, которая служит в качестве болта эксцентриковой стяжки.

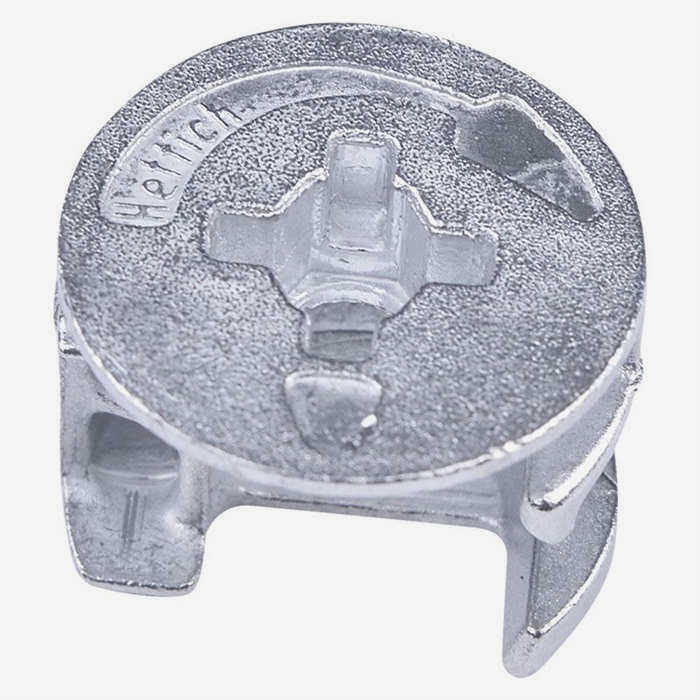

- Эксцентрик – имеет форму цилиндрической поверхности, которая надвигается на хвостовик так, чтобы их оси были параллельны, но не пересекались. Назначение эксцентрика – преобразование вращательного движения в поступательное.
Дополнительные компоненты мебельной минификсации, которые могут быть включены:
- колпачок, выполняет декоративную функцию;
- втулка (штифт или заглушка) из пластика или металла, выполняющая функцию гайки (производители постепенно отказываются от выпуска соединителей с такой конструкцией).
Стандартные типы эксцентриковых соединителей могут отличаться размером эксцентрика и штифта. Наиболее распространенные эксцентриковые болты имеют диаметр 15 мм, но могут быть диаметром 12 мм и 25 мм и глубиной 12,5 мм.
Стандартные диаметры корпуса болтов – 6 мм и 8 мм. Они выпускаются длиной
- 10 мм – используются в основном для крепления полок;
- 26 и 34 мм – используются для крепления ответственных деталей в мебели.
Помимо стандартных стяжек, существуют менее распространенные типы:
- угловые – представляют собой два болта, соединенных шарнирно, и два эксцентрика, используются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы в основном прямые;
- двусторонний: 2 эксцентрика и двусторонний соединительный болт, длиной до 84 мм, крепятся для фиксации, например, соседних полок, расположенных по обе стороны стены.
В зависимости от материала крепежных элементов, стяжка может быть
- Пластиковая – используется для соединения небольших конструкций, не испытывающих большой нагрузки;
- металлические – используются для соединения громоздких конструкций, например, кухонной мебели; могут быть усилены кожухом, в который помещается соединитель.
Монтаж эксцентриковых кронштейнов
При соединении компонентов важно строго соблюдать установочные размеры быстросъемного крепежа. Правильная установка талрепа обеспечивает точное соединение компонентов. Монтажные размеры одинаковы для всех типов быстроразъемных соединений, за исключением размеров стержня, которые описаны выше.

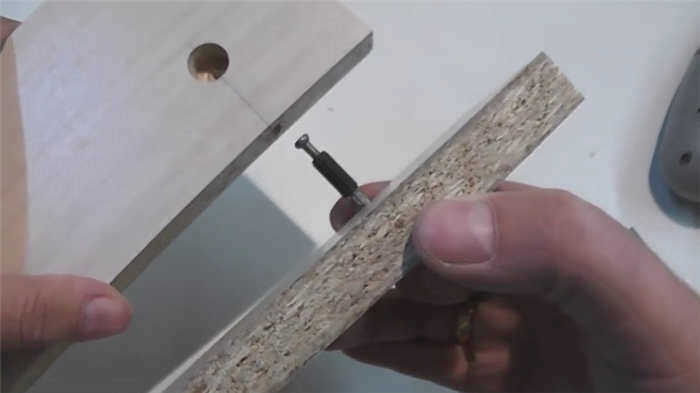

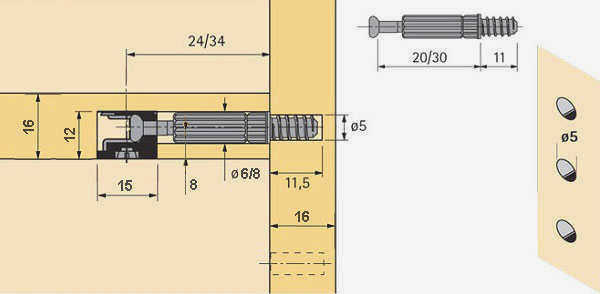

Рис.2. Установка эксцентрикового быстроразъемного соединения. Схема установки и монтажные размеры показаны на рисунке. Сделайте необходимые зазоры в соединяемых деталях, затем установите шток и эксцентриковый элемент и затяните детали.

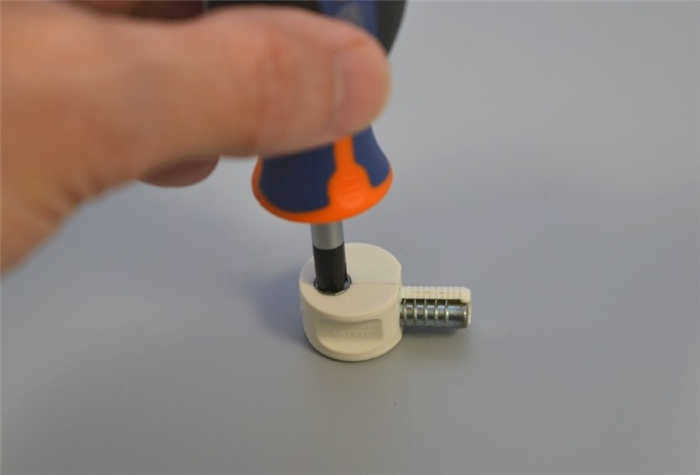

Важно соблюдать положение стержня относительно эксцентрикового элемента при соединении деталей с помощью эксцентрикового кронштейна. Если штифт затянут слишком сильно, эксцентриковую скобу невозможно повернуть на 180 градусов и соединение не будет надежным; если штифт закручен неплотно, невозможно плотно соединить деталь с эксцентриковой скобой.
Обозначение для эксцентриковой скобы
Перед изготовлением пазов для эксцентриковой скобы необходимо выполнить точную разметку. Разметку можно легко выполнить вручную с помощью линейки. Это можно легко сделать, положив соединяемые детали друг на друга с небольшим смещением и разметив пазы.

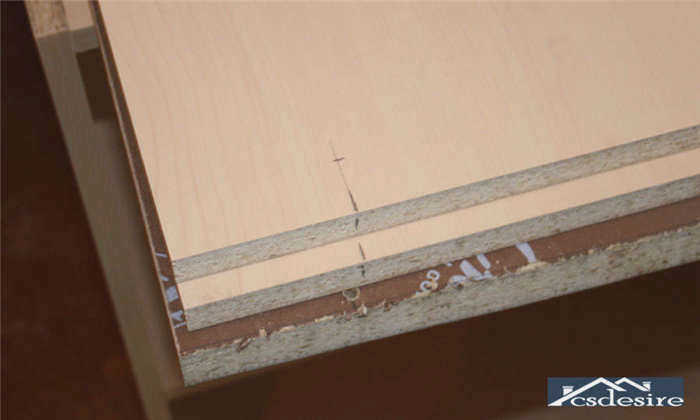

Рис. 3. Разметка эксцентриковой скобы. Разметку можно выполнить вручную. Если сделать это аккуратно, то это не повлияет на сборку эксцентриковой скобы.
Более удобным и точным способом разметки является использование специального шаблона. Трафарет эксцентриковой скобы позволяет точно разметить место установки без ошибок. Его можно приобрести готовым или изготовить вручную. Предварительно сформированный шаблон позволяет разметить все размеры пазов крепежа, которые полностью совпадают со всей размерной цепочкой хвостовика.

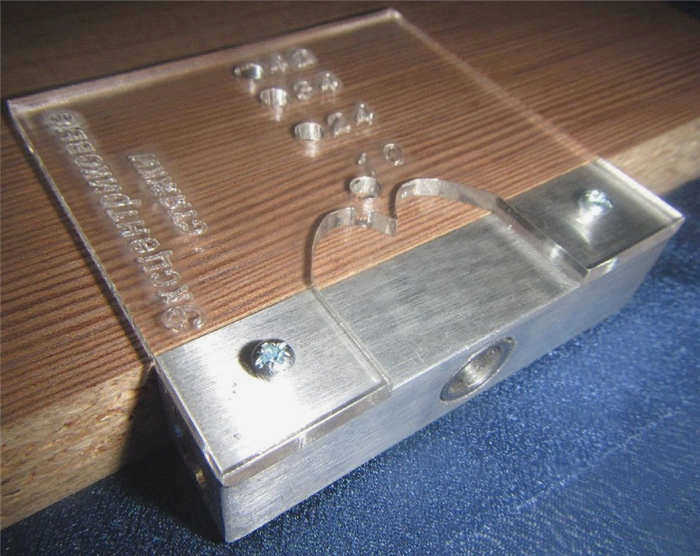

Рис.4. Шаблон эксцентриковой скобы жесткости. С помощью этого шаблона можно точно разметить эксцентриковую скобу.
Практические советы по сборке эксцентриковой скобы жесткости
Следует отметить два момента: во-первых, глубина сверления составляет 12 – 13 мм, а толщина ДСП – 16 мм; во-вторых, сверло имеет острый выступ – около 3 мм, который необходим для точного сверления. Оба эти обстоятельства означают, что легко допустить ошибку и разрезать ДСП.

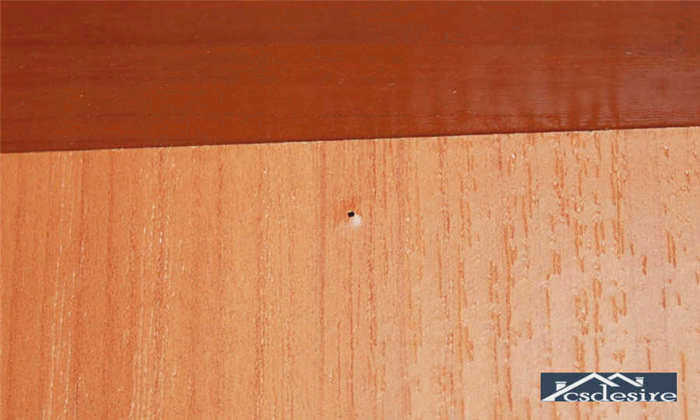

Рис. 9. Довольно распространенная ошибка при сверлении эксцентрикового отверстия. Из-за большой глубины отверстия сверло может пройти насквозь и повредить поверхность заготовки.
Чтобы избежать этих проблем, следует использовать ограничитель глубины сверления, с помощью которого можно точно контролировать глубину сверления.
Как установить эксцентриковую быстроразъемную муфту – видео
Мы уже рассмотрели, как соединять детали с помощью быстроразъемного соединения и как сверлить отверстия. Основная сложность в использовании быстроразъемного соединения и, как следствие, его низкая популярность – это сложность сверления отверстий и необходимость использования специальных сверл. В домашних условиях трудно добиться точной подгонки. Однако секретность соединения деталей и возможность многократной сборки и разборки мебели без ее повреждения делает эксцентриковое быстроразъемное соединение необходимым во многих случаях.
Струбцина для столешницы
Специальный вид струбцин, необходимый для скрепления двух частей столешницы. Используется для кухонной мебели.

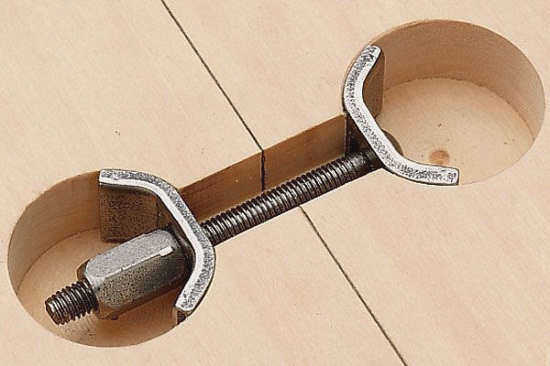

Рис.19. Струбцина для столешниц. Обеспечивает надежное соединение двух частей столешниц. Рекомендуется использовать его в сочетании с установочным штифтом для повышения точности соединения деталей. В случае стандартного шатуна соединяемые части верхней части имеют глухие отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины шатуна. Ширина паза должна быть не менее 7 мм.
Для соединения двух вершин используйте пару планок. Для установки соединительных планок необходимо сделать углубление для упоров соединительной планки и паз для винта. Это можно сделать различными способами. Самый дешевый вариант заключается в следующем. Паз для упора делается сверлом Форстнера соответствующего диаметра, паз для болта можно сделать лобзиком.

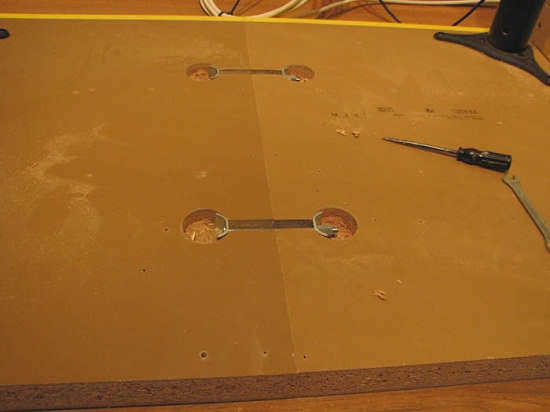

Рис.20. Соединение вершин с помощью соединителя. Установите как минимум 2 соединяемые стяжки. Для установки соединителя фрезеруйте отверстие и паз в плите столешницы. Отверстия можно просверлить сверлом Форстнера, а паз вырезать зубилом или ручной фрезой.
Мебельный угловой соединитель
Этот тип соединителя используется для соединения двух деталей вместе. Это довольно прочное соединение, поэтому его следует использовать только для деталей, которые не должны подвергаться большим нагрузкам. Обычно это декоративные детали, такие как цоколи шкафов или антресольные полки.

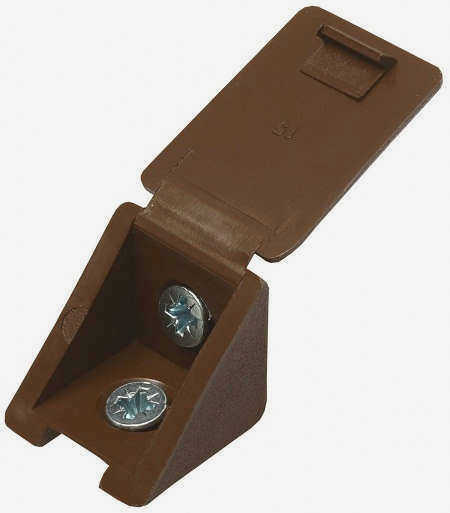

Рис. 21. Мебельные скобы используются для крепления деталей мебели (цоколей) и полок. Он изготавливается из пластмассы. Имеет крышку, скрывающую крепежные элементы. В качестве крепежных элементов используются саморезы длиной 16 мм.
Вместо металлических уголков часто используются пластиковые. Они не менее долговечны, но имеют более привлекательный внешний вид и возможность скрытого крепления. Мебельный уголок крепится к двум сопрягаемым деталям с помощью двух саморезов. Затем крышка защелкивается на месте, скрывая крепления.

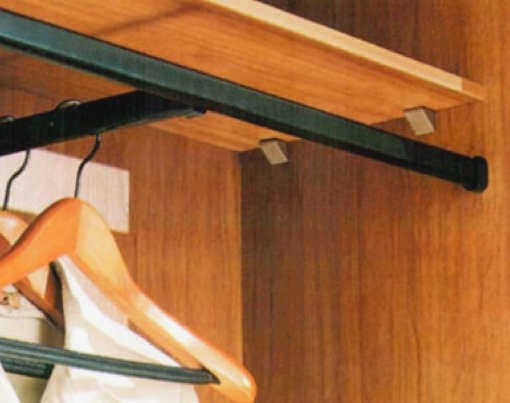

Рис. 22. Мебельный крепеж используется для фиксации малонагруженных элементов мебели, включая декоративные элементы, такие как цоколи, вставки и т.д.
Мебельные крепежи, рассматриваемые в этой статье, являются наиболее популярными и широко используемыми, благодаря тому, что это самые универсальные и простые в использовании виды крепежа. В подавляющем большинстве случаев описанных типов мебельных соединителей достаточно для сборки любой мебели.
