Среди бытовых инструментов обязательно должна быть шлифовальная машинка, которая значительно облегчает строительные и ремонтные работы. Она имеет высокую скорость вращения диска и подвержена повышенной опасности.

Существуют чертежи подставки для болтореза, которая позволяет стационарно закрепить его на металлической конструкции и использовать в качестве станка. Это повысит удобство рабочего процесса и обеспечит безопасность людей.

Угловая шлифовальная машина – это электроинструмент, предназначенный для абразивной обработки различных типов поверхностей. С ее помощью можно резать и шлифовать металл, камень и натуральное дерево.

Каждый материал имеет свой тип дисков, различающихся по ширине и текстуре.

• Особенности проектирования стоек
• Создание чертежа
• Необходимые инструменты и материалы
• Преимущества и недостатки
• Простая конструкция
• Фото стойки для опоры своими руками

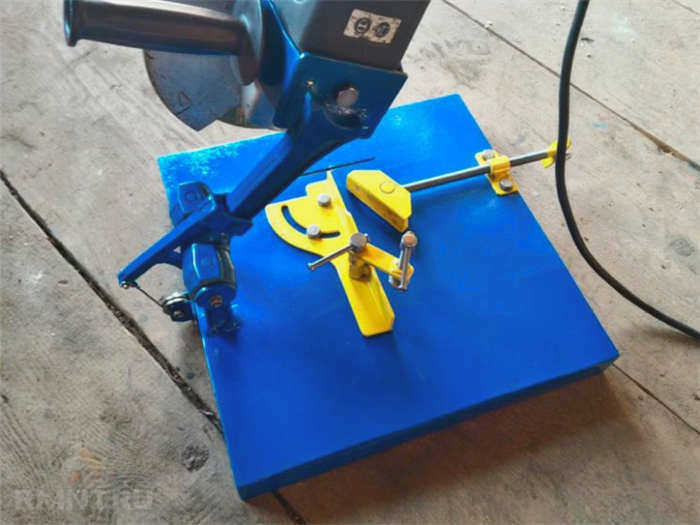

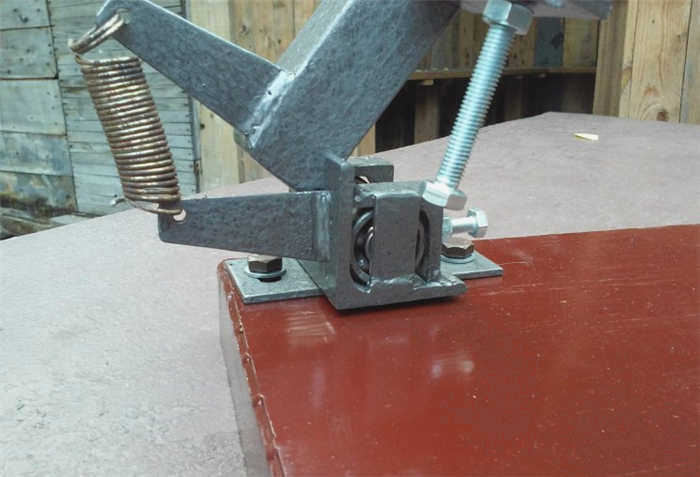

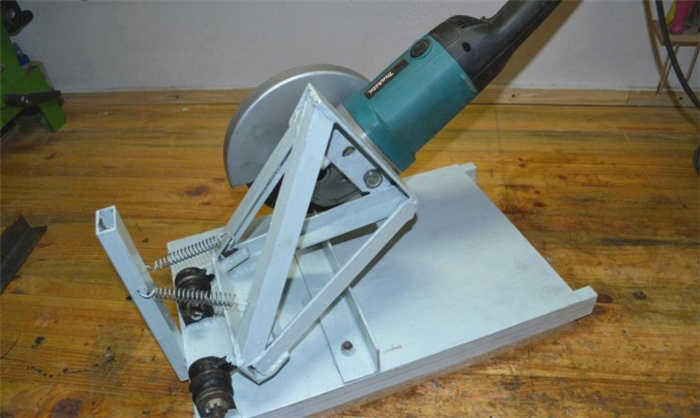

Конструктивные особенности подставки

• станок обладает достаточной устойчивостью, его можно закрепить на верстаке
• токарный станок наклоняется как маятник в одном и том же месте;
• есть возможность зажимать заготовку для выполнения разреза по показаниям линейки.

Это позволяет сделать разрез точно в нужном месте. Резак можно демонтировать в любое время и использовать в мобильном положении.

Держатель для настольной шлифовальной машины

Чтобы не ронять шлифовальную машину на верстак каждый раз после работы, так как это опасно и занимает место, можно использовать простой самодельный держатель. Его очень легко изготовить.

Основные материалы, которые нам понадобятся:

• листовой металл толщиной 3-4 мм;
• профильная труба;
• винт-бабочка и гайка.

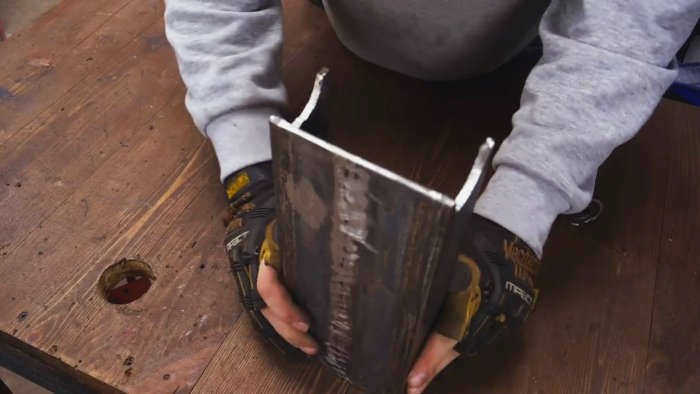

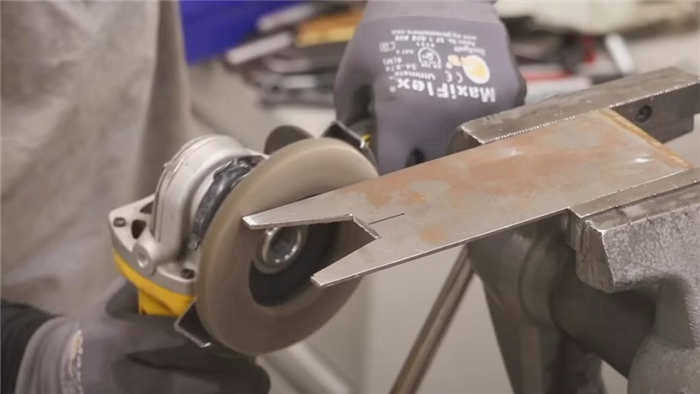

Первое, что нужно сделать, это вырезать пластину нужного размера и сделать в ней трапециевидный разрез. Затем согните верхнюю часть заготовки под углом около 45 градусов.

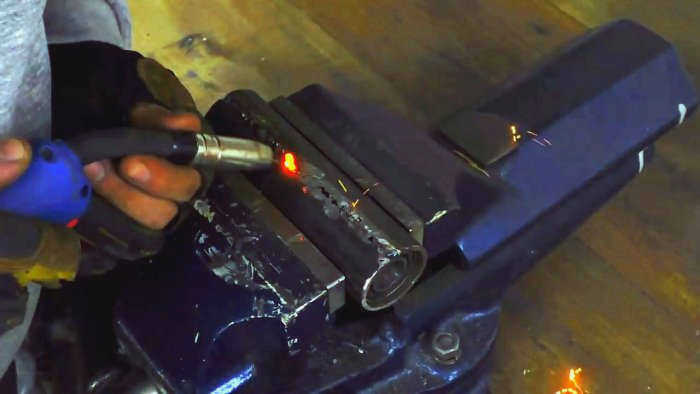

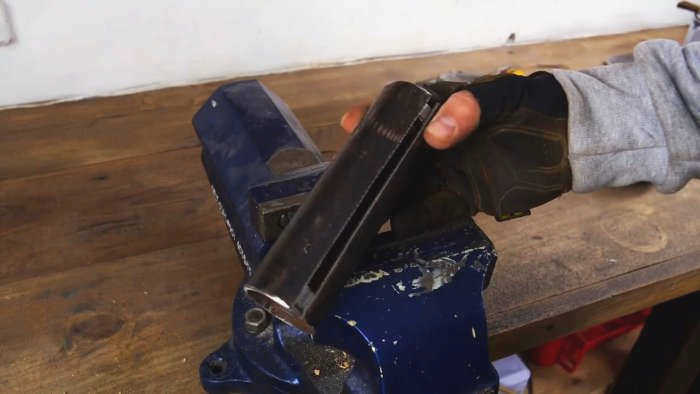

Далее подготовьте кусок профильной трубы и вырежьте в нем одну из стенок. Затем просверлите отверстие в верхней части и приварите гайку.

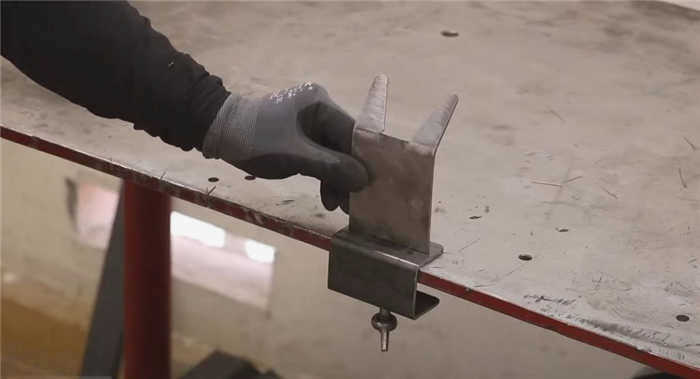

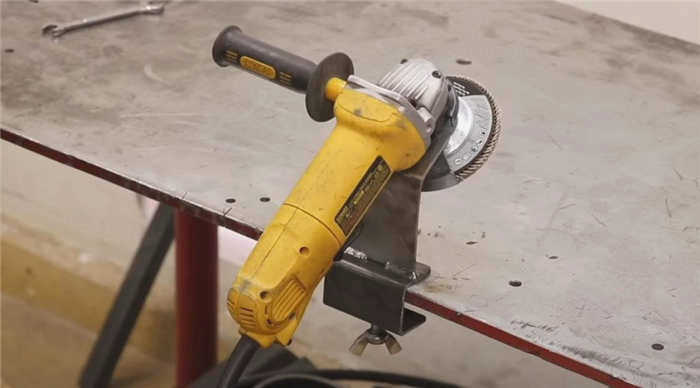

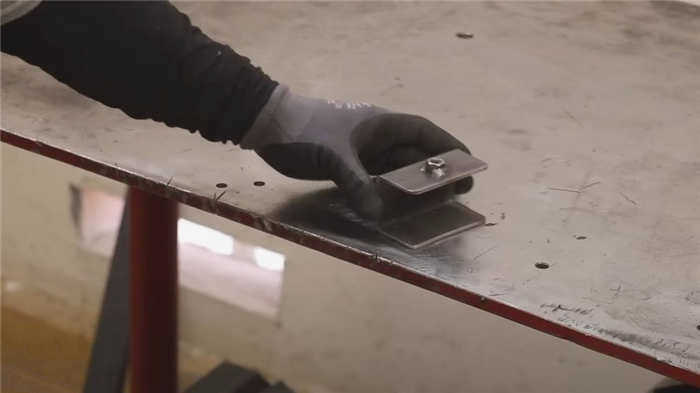

Закрепите кусок профильной трубы на рабочем столе с помощью винта с накатанной головкой. Затем положите сверху металлический лист и приварите его на место.

В результате получится простой, но практичный держатель для гаечного ключа. При желании его можно покрасить.

Видео на эту тему

Более подробно о том, как сделать такую полезную поделку, можно узнать из авторского видео ниже. Идеями делится автор YouTube-канала AX Creates.

Настенное крепление для угловых шлифовальных машин с местом для хранения отрезных и шлифовальных дисков

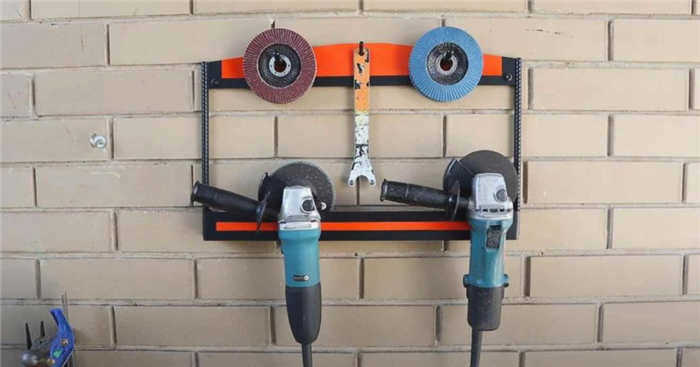

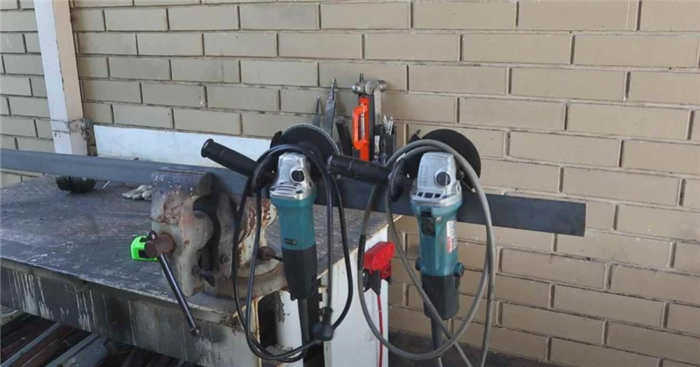

Чтобы шлифовальная машина всегда была на виду, но не мешала, ее можно закрепить на стене. Здесь также есть место для хранения отрезных и шлифовальных дисков.

Этой идеей поделился с нами автор канала YouTube Гэвин Кларк.

Настенное крепление можно сделать из металлолома. Но даже если вы намеренно купите металл, это не сильно ударит по вашему кошельку. Необходимые материалы:

• металлическая лента;
• арматура;
• стальной круглый прут.

Основные этапы работы

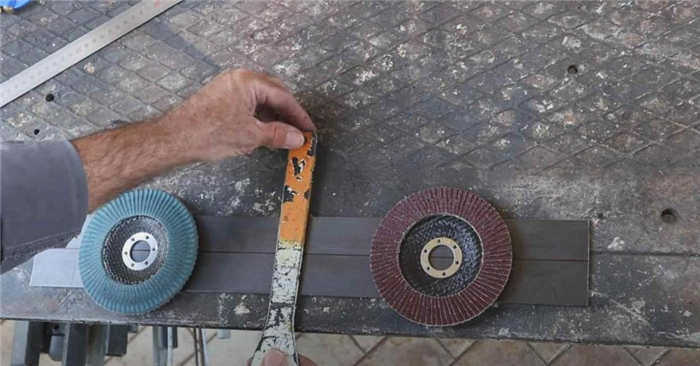

Мастер использует металлическую полосу шириной 40 мм для изготовления ручки станка и полосу шириной 70 мм для изготовления верхней части станка, на которой будут размещаться режущие и шлифовальные диски.

На краях узкой полосы сделайте углубление шириной 40 мм и проведите линию. Затем согните края под углом 90 градусов вдоль линии.

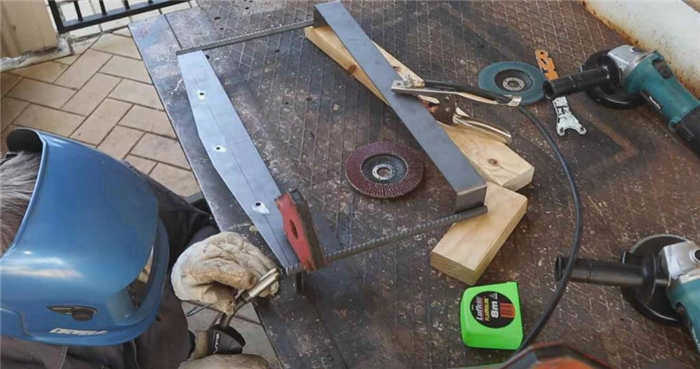

Соедините две части импровизированной конструкции с помощью двух кусков арматуры.

Вам нужно будет просверлить три отверстия в верхней части конструкции. Отрежьте половинки от стального круглого прута, вставьте их в отверстия, а затем приварите на место.

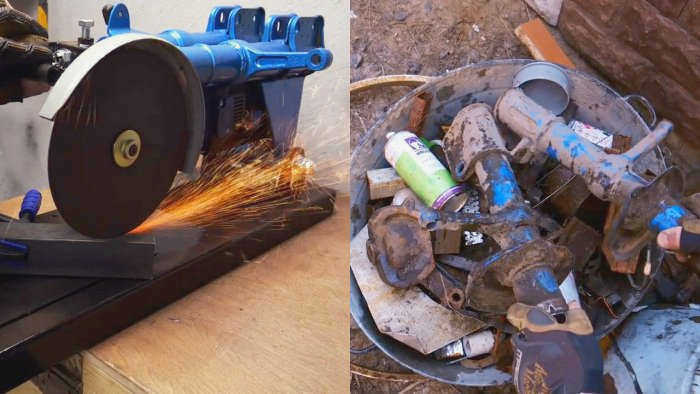

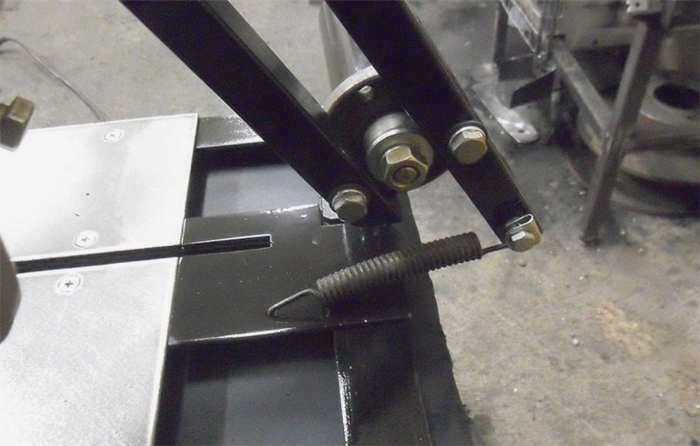

Как сделать отрезной станок из болтореза и старых амортизаторов

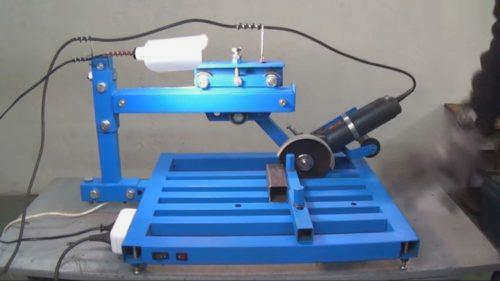

Этот станок, сохраняя высокую производительность болтореза, обеспечивает большую универсальность, точность и безопасность. Он требует минимальных вложений, отсутствия специальных инструментов и высокого уровня мастерства.

Необходимы следующие детали:

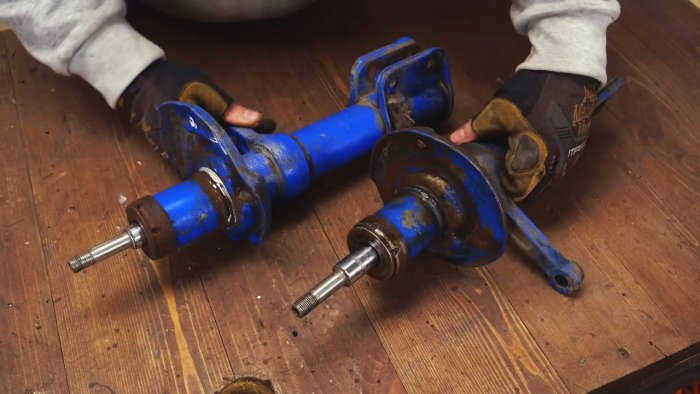

• пара старых амортизаторов;
• два закрытых подшипника
• стальные трубки;
• равнобедренные углы;
• штифты, шайбы и гайки;
• квадратные трубы;
• листовой металл;
• газовый лифт для мебели.

• Для этого нам потребуется:

С помощью металлической щетки удалите грязь со старых амортизаторов.

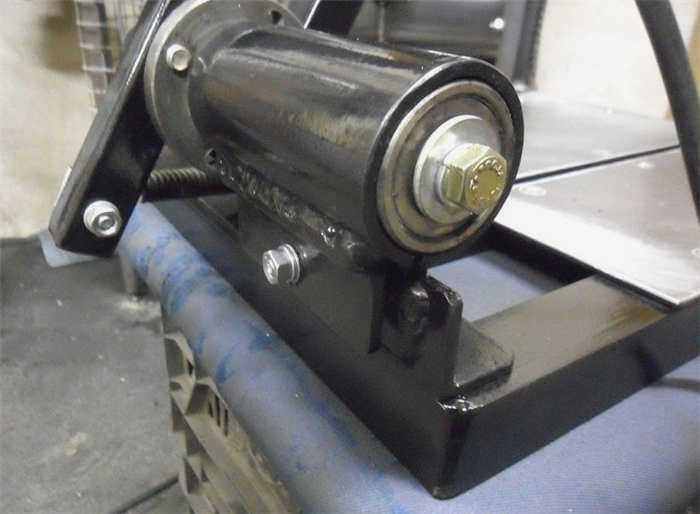

На концах трубы, отрезанной на нужную длину, слегка ударяем молотком по куску фанеры, чтобы установить подшипники и приварить выемку.

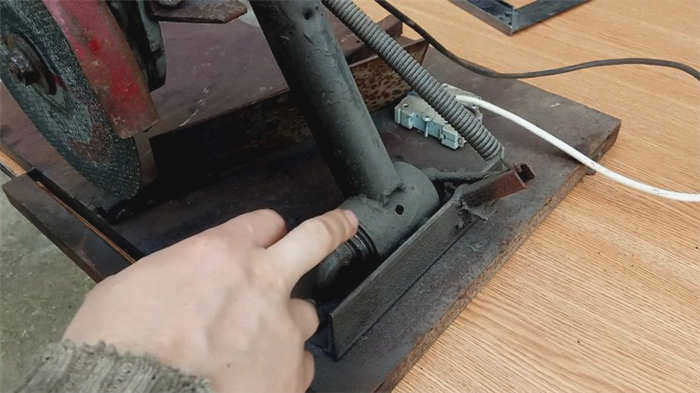

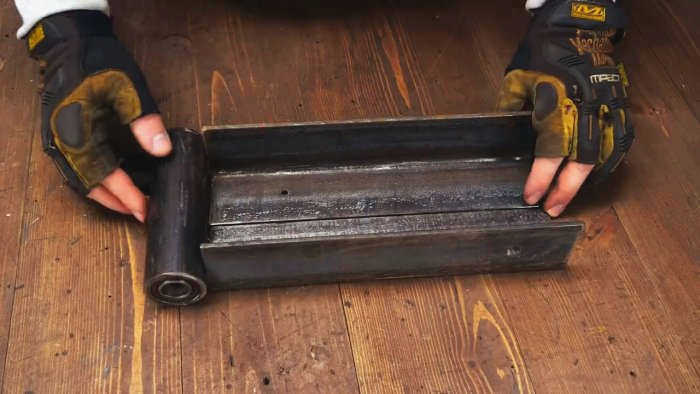

Из двух угольников делаем U-образный профиль и, используя трубу с подшипниками, делаем полукруглые вырезы на одном конце и выбиваем их шлифовальной машинкой. Вставляем трубу в выемки и привариваем ее.

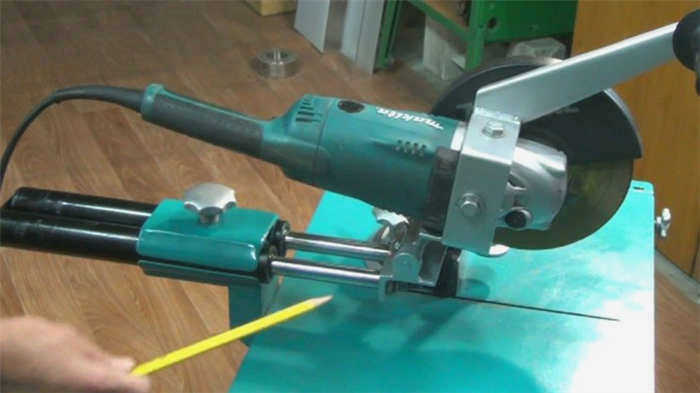

Станция резки листовой стали

Станки для резки листовой стали намного сложнее обычных челночных станков. Основная сложность заключается в том, что лист имеет определенные линейные размеры, и рез должен быть ровным по всей линии. Другой сложностью может быть эффект нагрева зоны реза, при котором металл расширяется и зажимает режущий диск в канале, что может привести к заклиниванию и разрыву инструмента со всеми вытекающими последствиями.

Основные части такого станка:

1. Основание. В идеале он должен быть не меньше листа, разрезаемого шлифовальной машиной, или позволять разместить на нем всю зону резки. В качестве материала следует использовать сталь, чтобы она поглощала тепло и не перегревала линию резки.
2. U-образный профиль. Этот элемент конструкции служит направляющей для протягивания ножа. Длина участка между ножками подставки должна быть достаточно длинной, чтобы между ними поместился лист, а также чтобы свободно поместился корпус резака.
3. Каретка – это подвижный элемент, который скользит вдоль стойки на подшипниках. На ней закреплены поворотный рычаг и ограничитель глубины режущего диска.
4. Поворотный рычаг служит в качестве механизма для опускания машины в рабочее положение. На нем также закреплена ручка управления инструментом.

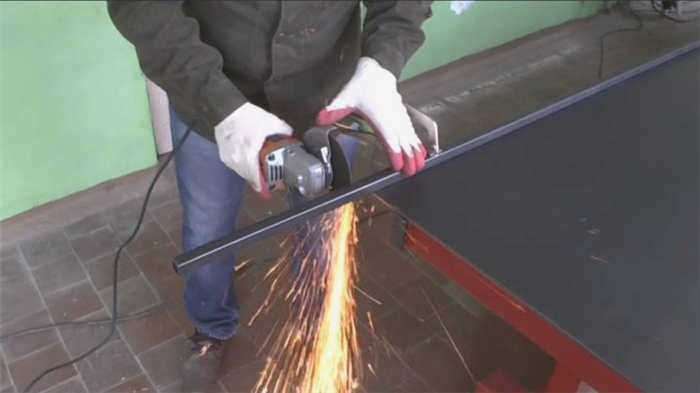

Шлифовальную машину необходимо тянуть в направлении, противоположном направлению искр, иначе инструмент подорвет себя с большой вероятностью заклинивания.

Простейшее решение своими руками

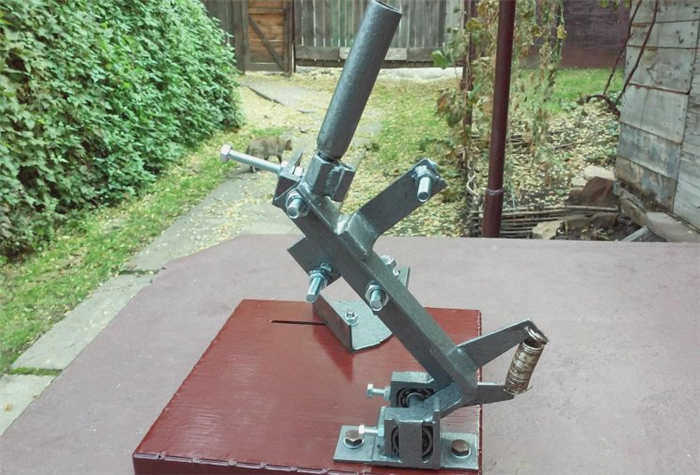

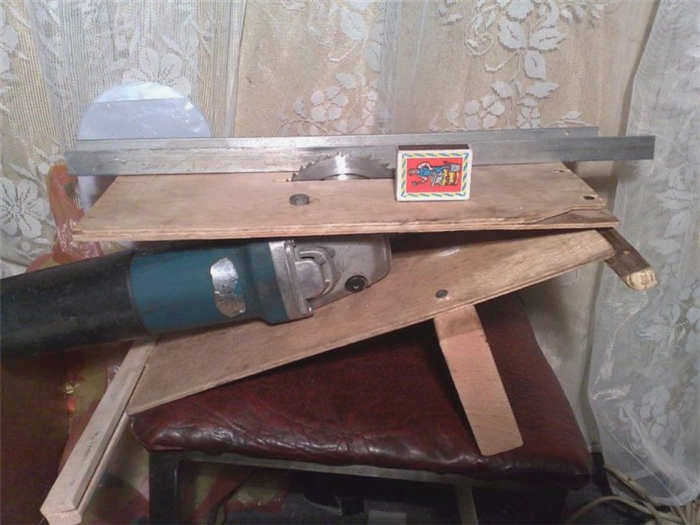

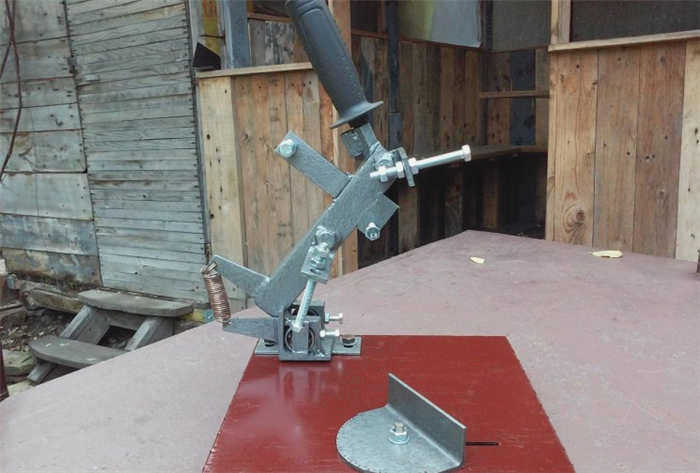

Простой держатель для угловой шлифовальной машины можно изготовить следующим образом:

1. Возьмите в качестве основы лист ДСП толщиной 20 мм и вырежьте из него две половинки размером 500х400 мм.
2. Скрепите их между собой, чтобы получилась доска толщиной 40 мм.
3. Вырежьте электролобзиком квадрат 40×40 мм с края посередине, взяв узкую сторону и отступив 100 мм от края.
4. Возьмите стальную профильную трубу 40х40 мм и отрежьте ее на длину 500 мм. Смажьте один конец трубы эпоксидным клеем и вставьте его в квадратный вырез в основании.
5. Когда столб будет хорошо приклеен к основанию, просверлите сквозное отверстие диаметром 8 мм параллельно короткой стороне на расстоянии 100 мм от верха трубы.
6. Возьмите кусок трубы длиной 400 мм с сечением 30×30 мм и просверлите сквозное отверстие диаметром 8 мм на расстоянии 50 мм от края – это маятниковый рычаг.
7. Скрутите подвижную часть с основанием так, чтобы она свободно, но без люфта двигалась в горизонтальном направлении.
8. Шлифовальная машина крепится к консоли стальными хомутами. Управляющим элементом является рукоятка.

Уважаемые посетители сайта, дизайнеры, поделитесь в комментариях, какие, на ваш взгляд, наиболее удачные приспособления шлифовального станка?

Эксперт по металлообработке
