Столбчатый фундамент из пластиковых труб своими руками

Необходимые материалы:

Содержание

Пошаговая инструкция по строительству свайного фундамента из пластиковых труб своими руками

Пластик в качестве покрытия столбов фундамента обладает одним важным свойством – высокой влагостойкостью.

Фундаментные столбы для зданий из пластиковых труб в основном используются в низинных районах с высоким уровнем грунтовых вод.

При строительстве такого типа фундамента пластиковые столбы вбиваются в землю и заполняются цементом, а затем соединяются в единую конструкцию при помощи цоколя.

Об изготовлении столбчатого фундамента из пластиковых труб своими руками мы и поговорим в этой статье.

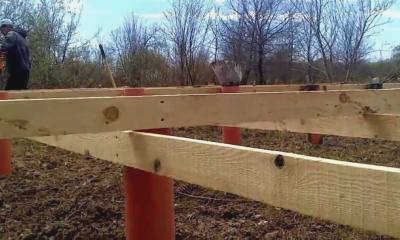

Концепция, особенности конструкции

Основа такого фундамента состоит из труб ПВХ, которые укладываются в землю и заливаются бетоном. Столбы устанавливаются в заранее пробуренное отверстие в земле на 1,5 метра ниже точки промерзания. Нагрузка от здания действует на опоры во всех направлениях.

Дома с удельным весом не более 1 т/м² можно строить на трубчатом фундаменте. Под такие параметры подходят одноэтажные здания из пеноблоков, шлакоблоков, брусовые и каркасные дома.

Вообще, деревянные и каркасные дома очень легкие. Они могут быть высотой в 2 этажа и надежно поддерживаются пластиковыми колоннами, заполненными бетоном.

Пластик помогает строителям в низменных районах, где много таяния снега и стока дождевой воды.и в районах с высокими токами грунтовых вод.

Другие материалы становятся менее прочными, быстро разрушаясь или деформируясь во влажных условиях. Пластиковым трубам для наружной канализации воздействие влаги не вредит.

Трубы ПВХ в этом случае выступают в качестве несъемной опалубки для бетонных столбов. Сами по себе они не очень прочные, но заполнение их железобетоном делает их пригодными для фундамента.

Тяжелые здания нельзя строить на опорах из пластиковых труб. Тяжелые здания требуют более прочного основания в виде реечного или монолитного фундамента. Их не следует использовать в холодное время года, где зимой температура может опускаться ниже 20 градусов Цельсия.

Особенности конструкции

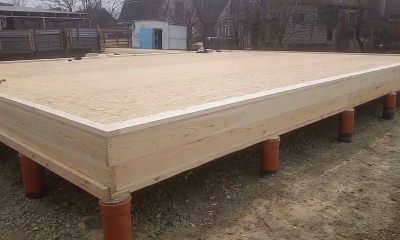

Использование полых цилиндров дает строителям и опалубку, и жесткое тело колонны. Такой фундамент обычно возводят в районах с высоким уровнем грунтовых вод, где практически невозможно рыть траншеи и котлованы.

Трубчатые фундаменты используются в легких зданиях, небольших сельских двухэтажных каркасных домах и различных хозяйственных постройках. Трубчатые фундаменты используются в различных типах грунта.

Цилиндрические бетонные сердечники подходят для использования там, где скважины могут быть пробурены глубже, чем рыхлые слои почвы. Единственным ограничением для этого типа фундамента является скальный и крупнозернистый грунт.

Преимущества

Преимущества столбчатых фундаментов по сравнению с другими типами фундаментов являются

низкие затраты на приобретение материалов;
незначительные земляные работы, ограничивающиеся бурением скважин
фундамент возводится в течение одного-двух дней
универсальность использования на различных типах почвы;
поднятое над землей здание защищено от размыва во время весенних паводков и наводнений
возможность установки фундаментных труб своими руками, без профессиональной подготовки;
срок службы фундамента без усиления и ремонта составляет 50 и более лет.

Недостатки

Наряду с преимуществами, опоры для труб Трубные плоты имеют ряд недостатков, обусловленных их специфическими особенностями:

Плохая несущая способность не позволяет возводить конструкции из кирпича и других тяжелых строительных материалов;
точечные фундаменты исключают строительство подвалов и цокольных этажей;
в районах с большими перепадами высот (2 метра и более) трубчатые фундаменты не используются.

Какие трубы используются?

Строители часто задаются вопросом, какие трубы лучше использовать для устройства фундамента здания. Как показывает практика, наиболее часто трубы используются для столбчатого фундамента:

Асбестоцементные трубы.
Металлические.
ПВХ.

Каждый вид изделий имеет свои преимущества и недостатки. Поэтому стоит рассмотреть каждый из них более подробно.

Асбестоцемент

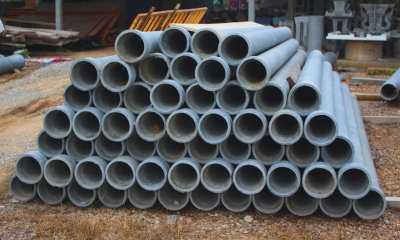

Асбестоцемент – это достаточно прочный материал, представляющий собой затвердевший цементный раствор, армированный асбестовыми волокнами.

Трубы не подвержены коррозии и обладают высокой механической прочностью. Они не разрушаются при контакте с влажной почвой.

Полости асбестовых опор заполняются бетоном, в который предварительно помещается несколько металлических арматур. Недостатком этого решения является ограниченная несущая способность, что делает их непригодными для сборных железобетонных и каменных конструкций.

Металлические

Опоры из стальных труб, заполненных бетоном, не требуют армирования.. Несомненным преимуществом металлических оболочек столбчатых фундаментов является то, что опоры обладают высокой несущей способностью. Металл в сочетании с бетоном способен выдерживать нагрузки достаточно тяжелых конструкций.

Несмотря на все прекрасные свойства стальных опор, необходимо обратить внимание на их подверженность коррозии. Поэтому поверхности точечных фундаментов должны быть качественно загерметизированы.

Важным недостатком железных фундаментов является высокая стоимость металлических изделий.

ПВХ

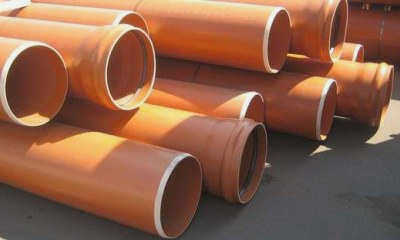

Полимерные трубы используются для прокладки канализационных труб, а также могут применяться в качестве несъемной опалубки для столбчатых фундаментов.

Преимущества и недостатки

Фундамент из канализационных труб ПВХ имеет свои преимущества и недостатки.

ФКТ отличается от других типов фундамента по многим параметрам:

Легкие трубы не создают трудностей при транспортировке и хранении.
Пластиковые FCT поддаются обработке. Трубы легко режутся ножовкой и электрической угловой пилой.
Монтаж свайного фундамента производится вручную, без привлечения тяжелой строительной техники.
Высота свай над землей способствует постоянной вентиляции подвала, что не создает условий для накопления влаги, образования плесени и грибковых колоний, а также не дает убежища вредным насекомым, мышам и крысам.

Помимо вышеперечисленных преимуществ, следует отметить и ряд недостатков:

Данный тип фундамента может быть использован только для легких зданий и сооружений.
Бетонные трубы можно заливать только в теплое время года. Этот тип фундамента нельзя строить зимой, так как процесс затвердевания происходит при положительных температурах окружающей среды.
Строительство свайного фундамента исключает возведение цокольного этажа или подвала.

Расчеты

Цель расчетов – определить оптимальное количество свай, которое обеспечит устойчивое положение дома по отношению к фундаменту.

Зная диаметр пластиковых канализационных труб (в данном случае 160 мм), можно определить площадь опоры одной сваи: S = πR2 = 3,14 x 802 = 0,02 м2.

Расчет свайного фундамента СТ состоит из нескольких этапов:

определение оптимального веса дома;
определение свойств грунта;
составление плана расположения свай и их количества
расчет длины СТ.

Определение оптимального веса дома

В набор нагрузок входит вес всех конструкций здания, снеговая нагрузка крыши, вес будущего оборудования, технологического оборудования (кондиционеры, отопление, электроприборы и т.д.).

Также учитывается максимальное количество людей, которые могут одновременно находиться в доме. Во избежание ошибочных расчетов, полученный результат следует умножить на коэффициент безопасности (k = 1,1)..

Характеристики грунта

Свайные фундаменты устанавливаются на участках, где верхний слой почвы имеет плохую структуру (глинистые, волнистые и болотистые почвы). Поэтому важно, чтобы трубы опирались на нижний, твердый слой почвы.

Глубина твердых слоев в глинистом, скалистом или каменистом грунте определяется путем бурения скважины на участке. Кубик грунта (1 см3) испытывается под давлением для определения сопротивления (кг/см2).

Сопротивление грунта может быть получено в результате вертикального измерения относительно участка. Этот документ хранится в отделе архитектуры и землеустройства местного органа власти.

Кроме того, в геологических данных указывается глубина промерзания грунта и уровень грунтовых вод, которые необходимо знать при расчете длины свай.

Армирование и заливка бетона

Изгиб фланцев с плоской арматурой 6 мм.

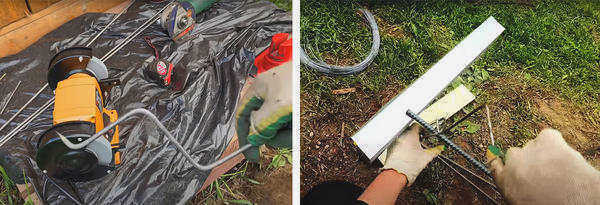

Сгибание треугольников из тонкой арматуры. Нарезка несущей арматуры 10 мм на куски длиной 120 см. Фото с канала Кирилла Бонда

Из той же гладкой арматуры согните крючок для связки. Заточить конец крючка.

Изготовить крючок для вязания. Вязание арматуры. Фото с канала Кирилл Бонд

Свяжите фитинг в треугольный столбик. При установке конструкции в трубу выдерживайте расстояние 2-3 см от обоймы до стенки трубы.

Арматура привязана к треугольному столбу. Фото с канала Кирилла Бонда

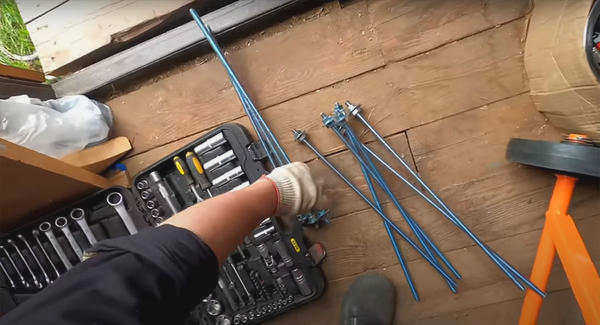

Нарезаем пруток М10 на куски по 50 см. На одном конце мы прикручиваем пару гаек и шайбу для лучшего удержания прута в бетоне.

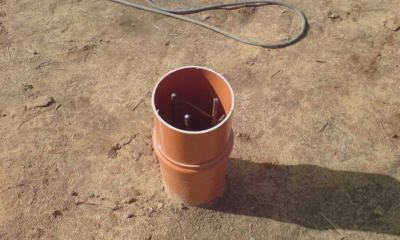

Арматура вмонтирована в трубу. Нарежьте дюбель М10 на отрезки длиной 50 см. Фото с канала Сирила Бонда

Эти дюбели будут удерживать деревянную планку.

Накрутите пару гаек с одной стороны дюбеля и затяните ими шайбу. Фото с канала Сирила Бонда

Замешайте бетон в обычной пропорции, но вместо гравия лучше использовать мелкую гальку.

Как заливать пятку

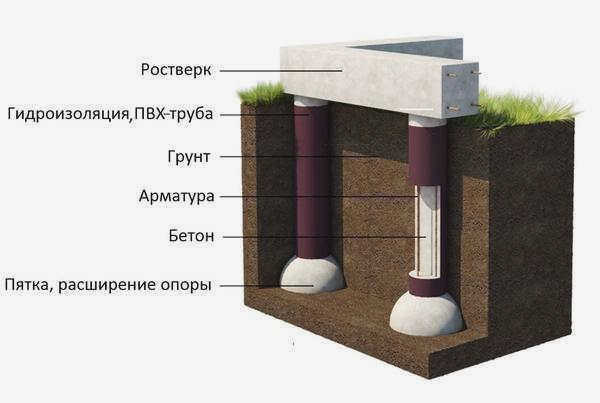

На самом деле при заливке такого фундамента необходимо на конце сваи залить расселину (пятку), на которую будет опираться свая. Таким образом, она будет надежнее держаться в грунте.

Свая опирается на пяту – продолжение снизу. Фото с сайта компании "Светлый дом

Чтобы отлить пяту, необходимо специальное сверло, которое делает углубление большего диаметра. Бур опускается в прямое отверстие в сложенном положении вместе с емкостью (горшком). Затем удлинитель разворачивается и бурит, а почва поступает в горшок снизу. После подъема руки бура складываются, и выбранная земля в горшке поднимается на поверхность.

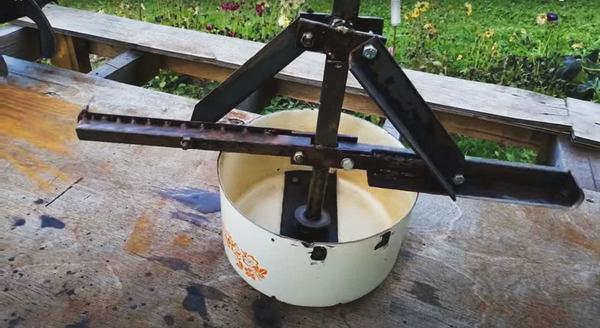

Самодельная насадка для создания удлинителя. Фото с канала virsmu15

Специальный бур в сложенном положении опускается в скважину, и конструкция разворачивается на дне. Фото с канала virsmu15

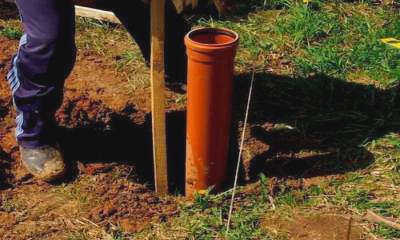

Расширительная пята заполняется бетоном перед тем, как в скважину вставляется труба ПВХ.

Если нет спешки, то лучше залить сваи осенью, а весной установить баню. После зимы станет ясно, насколько они осядут. А когда бетон "затвердеет", можно уже делать сцепку и начинать строительство.
