Скобы используются и в других отраслях промышленности, поскольку являются многофункциональными инструментами. С их помощью можно удерживать большие и маленькие детали в правильном положении в течение необходимого времени.
Что они собой представляют?
Монтажная скоба или радиальная скоба, как ее еще называют, представляет собой прочное стальное изделие, обычно U-образной формы (иногда С-образной), которое используется для удержания деталей на месте и обеспечения их неподвижности. Этот вспомогательный инструмент играет роль так называемого "помощника" для фиксации строительных конструкций любой сложности.
Металлический хомут состоит из двух частей. Основная часть представляет собой U-образное основание, изготовленное из оцинкованного металлического сплава. В губке (одной из сторон) просверлено отверстие для скользящего болта определенных размеров. Плотный зажим достигается за счет перемещения винта, что позволяет уменьшить расстояние между подвижным элементом и губкой.
Это очень практичный инструмент с довольно простой конструкцией, который поможет прочно зафиксировать как металлические трубы, так и деревянные детали.
Преимуществами монтажной струбцины являются:
- небольшой вес и мобильность;
- экономия времени мастера при работе;
- надежная фиксация, независимо от веса конструкции и деталей; зажим в удобном положении;
- Струбцина может использоваться для различных материалов, таких как дерево, металл и стекло.
Конструкция
После установки струбцины болт фиксируется винтом на скользящей стороне струбцины. Существует несколько типов зажимов для балок, в зависимости от того, где они часто используются: дома, в гараже, в столярных мастерских и автосервисах.
Универсальные зажимы
- G-образные зажимы Зажимы оснащены винтовым зажимом, который обычно используется для фиксации тяжелых и громоздких деталей.
- F-образные зажимы менее устойчивы, чем G-образные зажимы. Главная особенность – широкий диапазон регулировки. В этой модели детали зажимаются на неподвижной поверхности, и несколько конструкций могут быть зажаты одновременно.
Функциональные зажимы

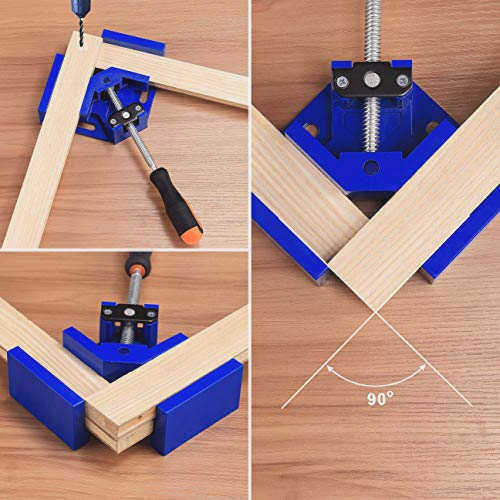

- Угловые. Эта конструкция используется для создания прямого угла и оснащена двумя винтовыми губками. Сквозные отверстия в основной части обеспечивают возможность крепления дополнительного инструмента к вертикальной плоскости. Недостатком данной конструкции является ограниченный размер заготовок.
- Ленточные. Наиболее часто используется в мастерских столярами и плотниками. Инструмент состоит из натяжного механизма и ленты или полосы, облегчающей захват твердых, круглых заготовок. Они равномерно распределяют нагрузку и хорошо подходят для склеивания угловых соединений. Часто используются для сборки круглых столов, в слесарном деле и при изготовлении бочек.
- Быстродействующие (автоматические) зажимы. Они также известны как триггерные зажимы из-за их F-образной формы. Устройство состоит из железного стержня с подвижной губкой с двумя триггерами с одной стороны и съемной неподвижной губкой с другой стороны. Такой инструмент довольно практичен в использовании, так как имеет автоматический режим и используется одной рукой.
Что такое струбцина?
Для того чтобы зажать деталь в определенном положении во время столярных и плотницких работ, необходим патрон, способный осуществлять захват с определенным усилием. Именно такую функцию выполняет зажимное приспособление. – Это устройство, которое освобождает руки рабочего для выполнения других действий. Зажимы используются для выполнения зажимных функций, когда необходимо зафиксировать деталь или изделие в определенном положении, обеспечить прочный захват при склеивании поверхностей и заменить плоскогубцы и клещи.
Название инструмента происходит от немецкого schraubzwinge, также известного просто как струбцина.
Зажим выглядит как вертикально выровненное винтовое или гладкое основание, прикрепленное к раме с противоположной платформой. Регулируя положение подвижного элемента, можно увеличить или уменьшить давление на зажимаемый предмет. Их основной материал – металл, но существуют также деревянные и пластиковые варианты. Элементы бытового или слесарного оборудования, используемые для крепления к поверхности рабочего стола, также называются зажимами. Такие детали можно найти в тисках, механических мясорубках и старых настольных лампах.
Конструкция
Струбцина имеет простую и надежную конструкцию. Он практически никогда не ломается и имеет длительный срок службы. Инструмент состоит из следующих компонентов.
- Крепление рамы. Служит в качестве ответного элемента, к которому крепится зажимаемая заготовка. Оно может быть G-, C- или S-образным.
- Подвижный элемент с "пяткой". Как и штатив, он может увеличивать или уменьшать расстояние от рабочей платформы до рамы.
- Винт или рычаг. Фиксирует зажим в нужном положении и позволяет регулировать силу зажима. Модели с рычажным приводом зажимают быстрее, а при меньшем усилии зажимное действие достаточно интенсивное. Зажимной рычаг перемещается с шагом в 1 касание.
- Пружины. Имеются клещевые зажимы – зажимы с 2 ручками, работающие по принципу секатора.
Конструкция зажимов остается неизменной в течение длительного времени. Они достаточно эффективны даже без каких-либо модификаций.
Эти зажимы также классифицируются
по способу зажима
Классический тип имеет винтовой механизм, который перемещает подвижную часть конструкции. Усилие зажима контролируется самим мастером. Поэтому работа выполняется обеими руками. Быстрозажимные устройства более удобны, так как детали можно зажимать и разъединять одной рукой.
Усилие
Зажимной механизм отвечает за надежное зажатие. В некоторых моделях усилие зажима может составлять 20 кг или 1 тонну.
Вес и выбор материала
Стальные и чугунные зажимы отличаются высоким качеством и долговечностью. Однако стоит учитывать, что эти виды зажимов имеют большой вес. Существуют модели из литого алюминия и механизмы из синтетических материалов. Эти модели более легкие и очень прочные.
По функциональности
Существуют инструменты с различными вариантами регулировки угла зажима, силы зажима и поворота губок, что значительно расширяет возможности устройства. Некоторые зажимы можно использовать в качестве распорки.
Производители
Быстросъемный зажим открывает верхнюю модель обзор BAHCO QCB-900. Механизм предназначен для зажима больших заготовок. Основные характеристики:
- длина направляющей 900 мм;
- резиновые накладки на губках;
- возможность зажима деревянных и металлических деталей
- простота использования благодаря прорезиненной рукоятке с курком;
- давление на курок регулирует силу зажима заготовки;
- Система закалки.
Автоматическая быстрозажимная модель Topex 150 мм 12A515. Особенности:
- рама из прочного пластика;
- ширина зажима – 300 мм;
- глубина зажима – 60 мм;
- длина рельса – 320 мм;
- Быстродействующие губки;
- подходит для ремонтных и слесарных работ;
- вес – 0,5 кг.
Модель Inforce 90×300 мм. Основные характеристики:
- ширина зажима – 300 мм;
- глубина – 90 мм;
- стальная рама;
- высокопрочная рукоятка из стекловолокна;
- удобный инструмент без усталости;
- Для использования в сборочном производстве для работ различной сложности.
Быстродействующая модель F-типа Гигант 500x120x600. Инструмент, предназначенный для удержания заготовок при склеивании или распиливании. Особенности:
- металлический корпус с направляющей
- удобный захват;
- зажимные губки предотвращают деформацию заготовок
- ширина зажима – 500 мм
- глубина – 120 мм
- длина – 590 мм;
- вес – 1,9 кг.
Быстродействующий зажим с фиксатором Hardax 200 мм. Особенности:
- Обеспечивает высокое усилие зажима для сложных работ;
- ширина зажима 200 мм;
- Прочная металлическая конструкция;
- длина инструмента – 385 мм;
- вес – 0,57 кг.
Как сделать струбцину самостоятельно
Благодаря простой конструкции, основание струбцины легко изготовить самостоятельно. В качестве расходных материалов можно использовать профильную трубу, толстую фанеру, круглую трубу, арматуру, пластину от мясорубки и ненужные подшипники.
Первый шаг – продумать дизайн будущего инструмента. Самый простой вариант – использовать для струбцины деревянные доски, но такой инструмент можно использовать только для работы с деревянными изделиями. Чтобы расширить возможности самодельной струбцины, стоит использовать металл.

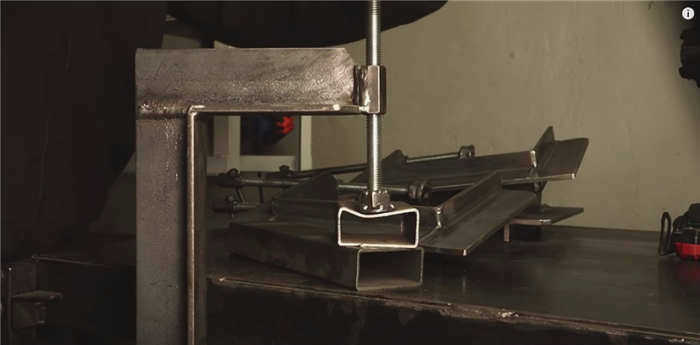

Как сделать металлическую струбцину
Для этого способа вам понадобится сварочный аппарат и электрическая шлифовальная машинка. В качестве основы подойдет стальная труба. Вы получите трубчатый винтовой зажим. Многие компании предлагают стальные полуфабрикаты, которые также можно использовать для изготовления хомутов.
Чтобы изготовить хомут из металлической трубы размером 100 x 100 мм и толщиной 3-4 мм, необходимо:
- Отрезать от трубы кусок длиной 2 см, чтобы получился стальной квадрат.
- Разрезать квадрат на две части. Это позволит создать две половинки хомута. Если квадрат разрезать пополам, в инструменте можно зажать мелкие детали. По этой причине оставьте запас, отрезав немного больше.
- Вырежьте отверстие на конце. В этом отверстии будет закреплена подвижная губка. Диаметр используемого болта влияет на размер отверстия. Оптимальная толщина болта составляет 10-12 мм.
- Подготовьте болт и гайку. Важно, чтобы длина болта была достаточной для установки на противоположной стороне детали. Если длина детали составляет 10 см, длина болта должна быть не менее 15 см.
- Прикрепите болт и гайку к пластине, расположите их перпендикулярно основанию и приварите к пластине.
- Приварите кусок электрода перпендикулярно ножке, чтобы облегчить вращение болта.
Резюме
Струбцина является важным и необходимым инструментом для многих видов работ, но при этом она имеет простую конструкцию. Вы можете сделать струбцину самостоятельно: просто возьмите неиспользуемую ручную мясорубку и отрежьте от нее верхнюю часть. Зажим можно сделать самостоятельно с помощью различных инструментов. Однако важно убедиться в его прочности и работоспособности, поскольку от этого зависит ваша безопасность.
В настоящее время существует множество видов зажимов – на самом деле, среди стандартных инструментов существует около 20 разновидностей этих инструментов. Кроме того, многие мастера создают свои собственные зажимы для решения конкретных задач.
