Расценка в смете на прокладку кабеля в трубе также является нормой таблицы ФЕРм08-02-404, которая распространяется на прокладку кабеля в асбестоцементных трубах. Кроме того, в нормативных базовых комплектах есть расценка на прокладку кабеля в металлических трубах. Она приведена в разделе 6 под номерами FERm08-02-412-01 – FERm08-02-412-14. Выбор этой расценки в смете зависит от сечения кабеля и количества кабелей, протягиваемых в одну трубу.
Программное обеспечение для расчета сечения кабелей и проводов – Delta U 2015
Параметры кабеля рассчитываются во время проектирования электрической линии. Точный подход инженеров гарантирует качественную и безопасную прокладку кабеля, с достаточным запасом для одновременной работы всего электрооборудования. Игнорирование точности на этом этапе и выбор неправильного электрического кабеля может закончиться пожаром.
Для предотвращения несчастных случаев, которые могут привести к значительным финансовым затратам, рекомендуется предварительно рассчитать сечение кабеля в зависимости от длины и мощности. Это можно сделать несколькими способами:
- Используя онлайн-калькуляторы – программные сервисы, основанные на утвержденных формулах;

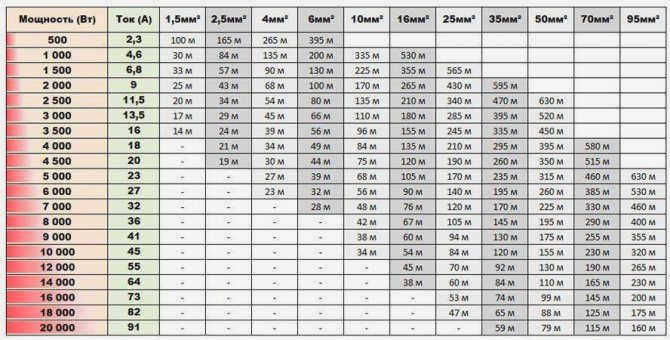

- используя таблицы сечения кабеля в зависимости от мощности и длины линии;
- Формулы.
Калькулятор сечения по мощности и длине
Для того чтобы задача расчета параметров кабельных линий не казалась новичкам неразрешимой, был разработан калькулятор для расчета сечения кабеля по мощности и длине.
| Конвертация ватт в амперы | ||
| U, В | P, Ватт | Пот, А |
| № | Uбп, В | Uоп, В | Потр. ток, А | Тип кабеля | S, мм2 | Длина, м |
| 1 | удалено |
| № | Uбп, В | Uоп, В | Потр. ток, А | Тип кабеля | S, мм2 | Длина, м |
| 1 | удалено |
| № | Uбп, В | Uоп, В | Потр. ток, А | Тип кабеля | S, мм2 | Длина, м |
| 1 | удаление |
Легко определить ток потребления электроустановок, зная их максимальную мощность. Это значение обычно указывается производителем непосредственно на устройстве или в его техническом паспорте. Там же можно найти и напряжение питания.
Максимально допустимая длина линии рассчитывается для конкретного типа кабеля, который выбирается из выпадающего списка. В расчет также включаются значения потребляемого тока, напряжения питания и минимального напряжения, при котором может работать устройство.
Читайте также: Штраф за срыв пломбы электросчетчика в 2021 году.
Онлайн-калькулятор значительно упрощает работу проектировщиков, сокращая время, необходимое для ручных расчетов.
Re: электроустановки
Даша Ср Фев 24, 2010 13:44
подскажите пожалуйста, где написано, что заделки рассчитываются по количеству концов кабеля? Правильно ли я поняла, есть кабель с 4 проводами с одной стороны и 4 провода с другой стороны, значит я просто беру тариф и умножаю его на 2 потому что два конца кабеля, а не на 8 потому что 8 проводов?
Даша Активный участник
Сообщения: 180 Зарегистрирован: Пн Мар 17, 2008 1:04 pm. От: Москва Репутация: 0 (?)
Re: электромонтажные работы
Северный ветер Ср Фев 24, 2010 14:05
В вашем примере. В кабеле всего 4 жилы. Они проходят по всей длине. От одного конца до другого. Всего 4 провода. Вы должны отрезать обе стороны или концы – потому что кабель откуда-то идет и куда-то уходит. Поэтому количество проводов умножается на два конца кабеля.
Северный ветер Уважаемый консультант
Новости: 1309 Зарегистрирован: Tue Jun 19, 2007 3:22 pm. Из: Москва Репутация: 34 (?)
Расценки на прокладку кабеля
Составляя формы расчетов стоимости электромонтажных работ, очевидно, что подавляющее большинство расценок будет связано с прокладкой кабеля. Более того, существует множество расценок не только на монтаж кабеля как такового, например, расценка на монтаж греющего кабеля или расценка на демонтаж кабеля, но и на различные способы монтажа кабеля: в проектной документации может быть представлена расценка на монтаж кабельного канала, расценка на измерение сопротивления изоляции кабеля, расценка на монтаж гофроканала и многие другие.
Однако следует отметить, что прежде чем использовать, например, коммерческое предложение на прокладку кабеля в кабелепроводе или коммерческое предложение на затяжку кабеля в гофре, логично сначала использовать коммерческое предложение на монтаж необходимых кабельных конструкций для дальнейшей прокладки кабелей и проводов. Итак, для начала в локальной смете, локальной ресурсной смете и других сметных формах необходимо включить расценку в смету на прокладку кабельной канализации или расценку в смету на прокладку гофрированной трубы. В следующем разделе мы рассмотрим некоторые из возможных расценок на прокладку кабеля и монтаж кабельной канализации.

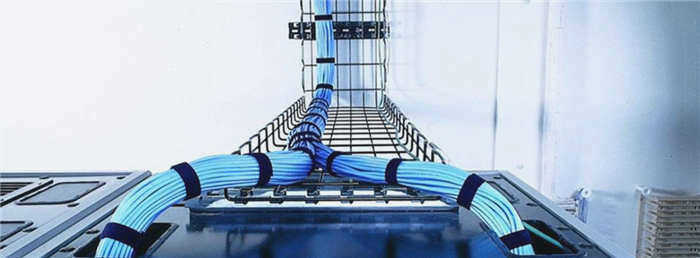

Расценки на прокладку кабельной канализации и монтаж кабеля
Как и большинство правил электромонтажа, расценка на монтаж кабельной канализации включена в монтажные нормы ФЕР и ГЭСН, в частности в кодовую книгу 08 "Электроустановки". Соответственно, расценки на монтаж кабельных каналов можно найти в разделе 6 FERm08, который охватывает не только расценки на монтаж внутренних кабелей, но и на монтаж различных внутренних кабельных конструкций.
Смета на кабельные каналы обычно применяется с использованием таблицы FERm08-02-390, в которой учитывается стоимость монтажа пластиковых кабельных каналов, поскольку кабельные каналы чаще всего изготавливаются из этого материала. Смета расходов на монтаж кабельных каналов включает в себя расходы на
- разметку мест крепления,
- установку коробов (или магистралей),
- установку аксессуаров, таких как углы, тройники, колена и т.д.
- Закрытие короба (или магистрали) крышкой.
В таблице FERm 08-02-390 учтены расходы на установку плинтуса FER с учетом параметра ширины изделия до 40 мм, до 63 мм и до 120 мм. Единицей измерения в данной таблице является 100 м.
Может случиться и так, что в проектной документации кабельный канал проложен не в пластике, а в металле. В этом случае таблица цен с кодовым номером FERm08-02-396 также доступна в коллекции 08. Данная таблица позволяет включить в смету затраты на различные способы монтажа металлических воздуховодов внутри помещений. Схемы FERm08-02-396-01 – FERm08-02-396-04 применимы для монтажа коробов на кронштейнах, фермах, металлических конструкциях и столбах. Схемы FERm08-02-396-05 – FERm08-02-396-08 предполагают установку металлических коробов на стенах и потолках. Нормативы с 09 по 12 таблицы FERm08-02-396 рассматривают монтаж указанных кабельных конструкций с ленточными подвесами, а при использовании нормативов с 13 по 16 таблицы расценки могут быть использованы в смете на прокладку кабеля в коробах для дальнейшего включения в сметную документацию. Кроме того, нормы таблицы FERm 08-02-396 применяются в зависимости от длины металлического кабелепровода: в смету можно включить расценки на монтаж кабелепроводов длиной от 2 до 9 м. В этой таблице также указана единица измерения длины – 100 м. В состав полотна входит монтаж конструкций, сварка коробов и их последующая прокладка через установленные конструкции.
Принципы расчета длины
Расчет сечения кабеля по длине Предполагает, что владелец заранее определил, сколько метров кабеля потребуется для электромонтажа. Этот метод обычно используется в бытовых условиях. Для расчета требуется следующая информация:
- L – длина кабеля, м. В данном примере значение равно 40 м.
- ρ – удельное сопротивление материала (медь или алюминий): 0,0175 для меди и 0,0281 для алюминия.
- I – номинальный ток, A.
Шаг 1. Определите номинальный ток по формуле:
где P – мощность в ваттах (сумма мощности всех электроприборов в доме, для примера взято значение 8 кВт), U – 220 В, Kс – коэффициент одновременной активации (0,75), cos φ для бытовых приборов равен 1. В примере значение равно 36 A.
Читайте также: Что означает сечение провода 4 квадрата?
Шаг 2. Определите площадь поперечного сечения проводника. Для этого используйте формулу (2):
Потеря напряжения по длине проводника не должна быть больше 5%:
Потеря напряжения dU = I · R, поэтому R = dU/I = 11/36 = 0,31 Ом. Площадь поперечного сечения кабеля должна быть не менее этой величины:

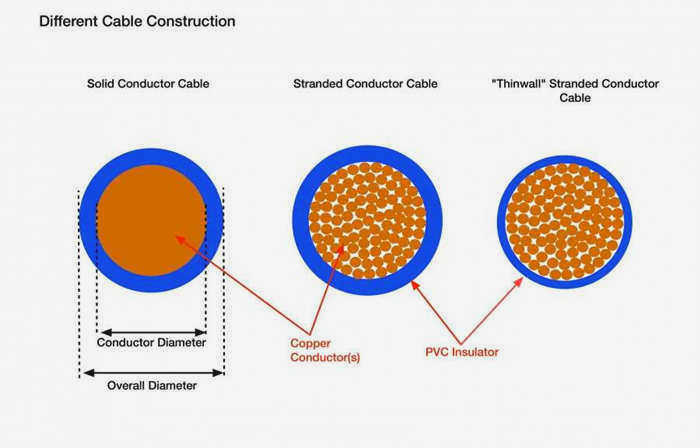

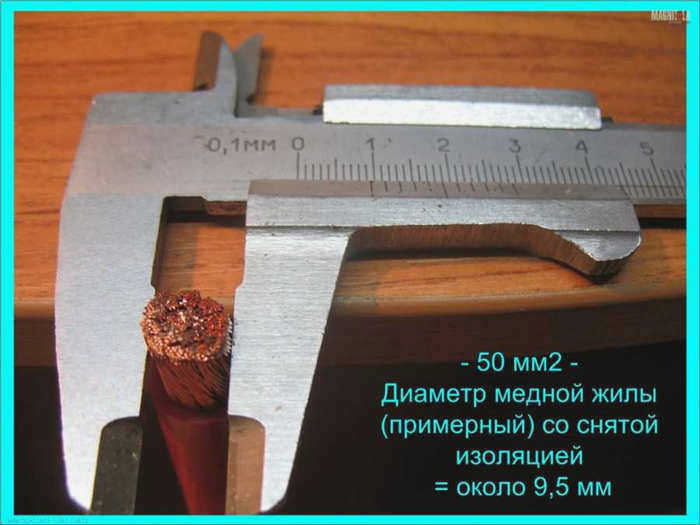

Для трехжильного кабеля площадь поперечного сечения одного проводника должна составлять 0,75 мм2 . Следовательно, диаметр одного проводника должен быть не менее (√S/ π) · 2 = 0,98 мм. ВВГнг 3×1,5 удовлетворяет этому условию.
Как рассчитать сечение по току
Расчет сечения токоотвода также основывается на ПУЭ, в частности на таблицах 1.3.6 и 1.3.7. Зная общую мощность оборудования, номинальный ток можно рассчитать по формуле:
Для трехфазной системы применяется другая формула:
, где U уже будет равно 380 В.
Если к трехфазному кабелю подключены как однофазные, так и трехфазные нагрузки, расчеты производятся по наиболее нагруженному проводнику. Например, при общей мощности прибора 5 кВт и однофазном замкнутом контуре получаются следующие результаты:

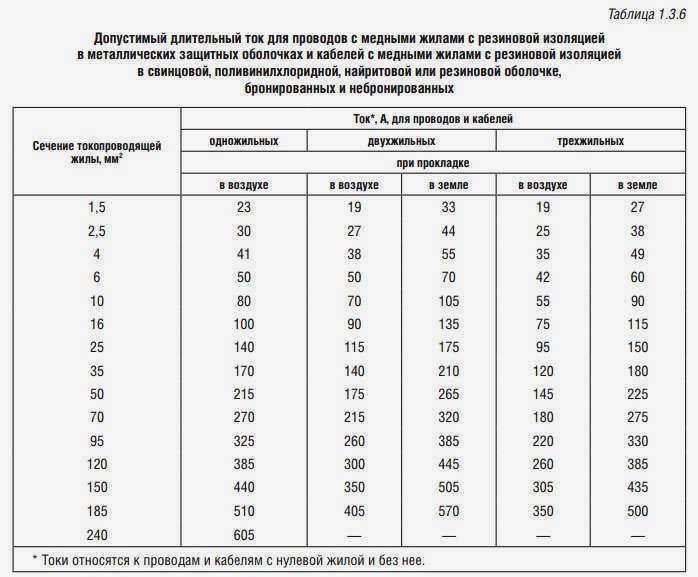

ВВГнг 3×1,5 – трехжильный медный кабель. Согласно таблице 1.3.6, для номинального тока 18 А ближайшее значение составляет 19 А (при прокладке в воздухе). Для номинального тока 19 А сечение его токопроводящей жилы должно быть не менее 1,5 мм2 . В кабеле ВВГнг 3 × 1,5 одна жила имеет площадь поперечного сечения S = π – r 2 = 3,14 – (1,5 / 2) 2 = 1,8 мм 2 , что полностью удовлетворяет этому требованию.

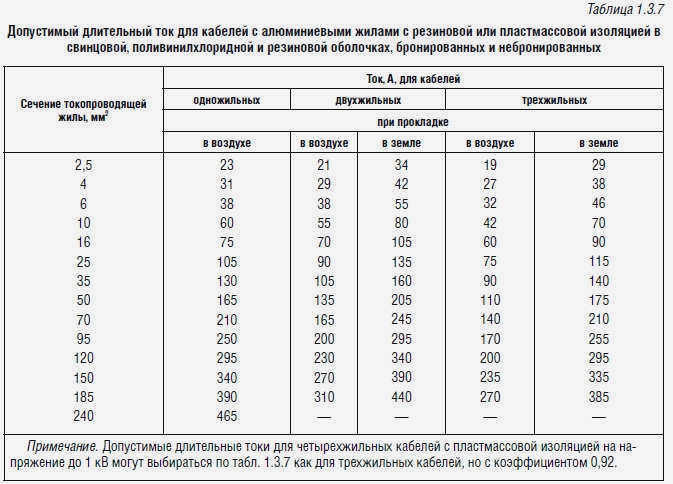

При рассмотрении кабеля АВБбШв 4×16 данные следует брать из таблицы 1.3.7 ПУЭ, где приведены значения для алюминиевых жил. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В данном примере значение, наиболее близкое к 18 A в таблице 1.3.7, равно 19 A.
С учетом коэффициента 0,92 это будет 17,48 A, что меньше 18 A. Следовательно, следующее значение должно быть принято за 27 A. В этом случае площадь поперечного сечения кабеля должна составлять 4 мм2 . Площадь поперечного сечения кабеля АВБбШв 4×16 равна одной жиле:
Согласно таблице 1.3.7, этот кабель целесообразнее использовать при номинальном токе 60 А (при прокладке в воздухе) и до 90 А (при прокладке в земле).
